公開番号2025060310
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170980
出願日2023-09-29
発明の名称電気的特性提供装置
出願人旭光電機株式会社
代理人個人,個人
主分類G01R 21/00 20060101AFI20250403BHJP(測定;試験)
要約【課題】測定対象の第1の電気的特性と第2の電気的特性との関係に基づき、第1の電気的特性を計測する第1の電気的特性計測装置を用いて、第2の電気的特性を提供する電気的特性提供装置の提供。

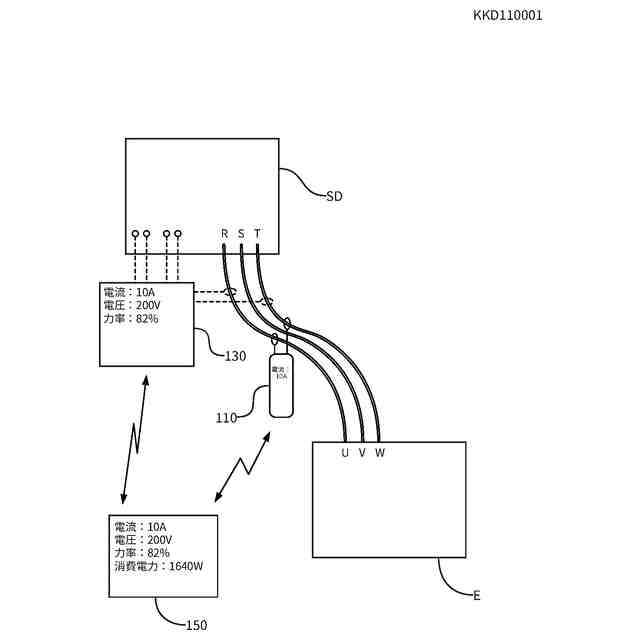

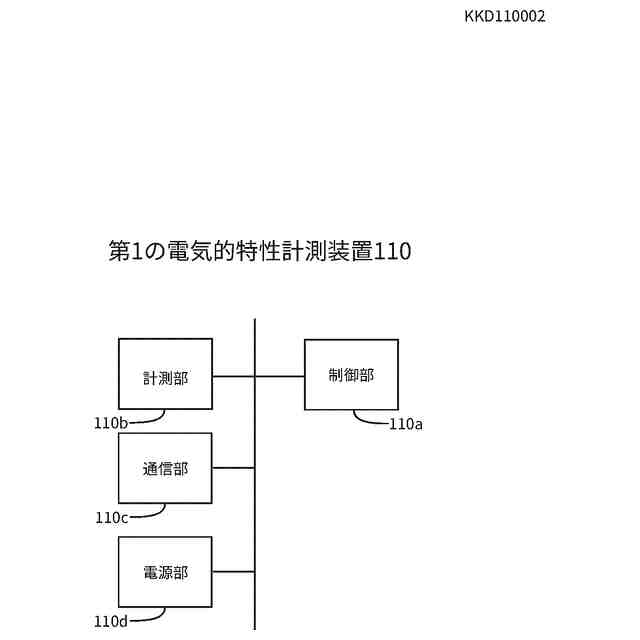

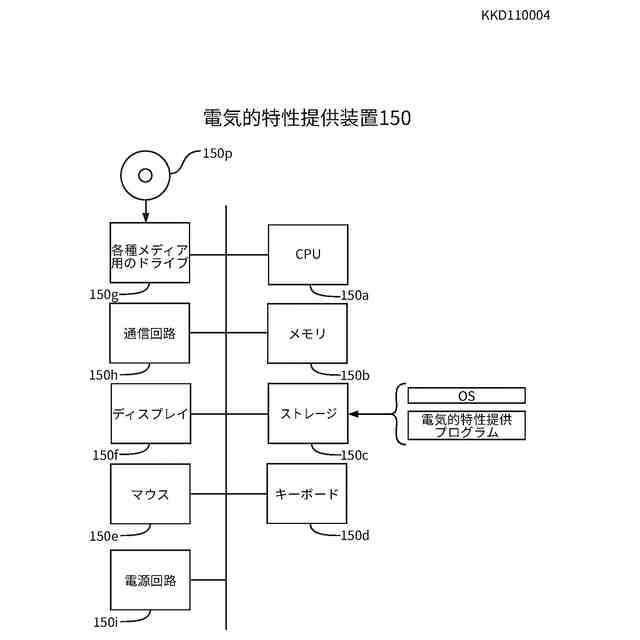

【解決手段】電気的特性計測システム100の電気的特性提供装置150は、第1の電気的特性計測装置110を用いて、計測対象について第1の電気的特性計測装置110が計測する第1の電気的特性とは異なる第2の電気的特性を提供するものである。電気的特性提供装置150は、計測対象における、第1の電気的特性の値と第2の電気的特性の値との対応関係を示す対応計測情報を用いて、第2の電気的特性を提供する。
【選択図】図1
特許請求の範囲【請求項１】
第１の電気的特性提供装置を用いて計測する計測対象の第１の電気的特性を用いて、前記第１の電気的特性とは異なる第２の電気的特性を提供する電気的特性提供装置であって、
前記第１の電気特性を取得する第１の電気的特性取得部、

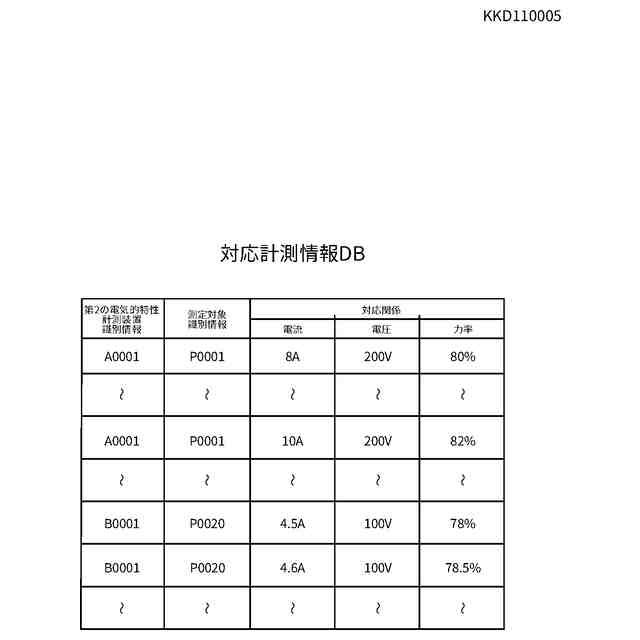

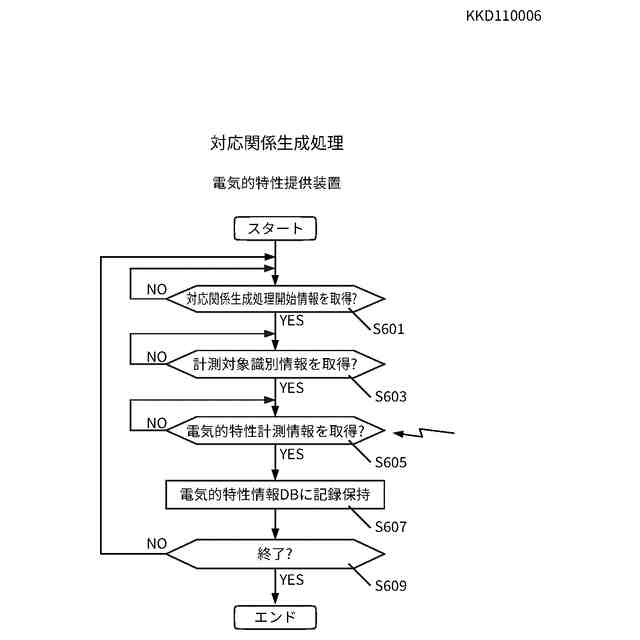

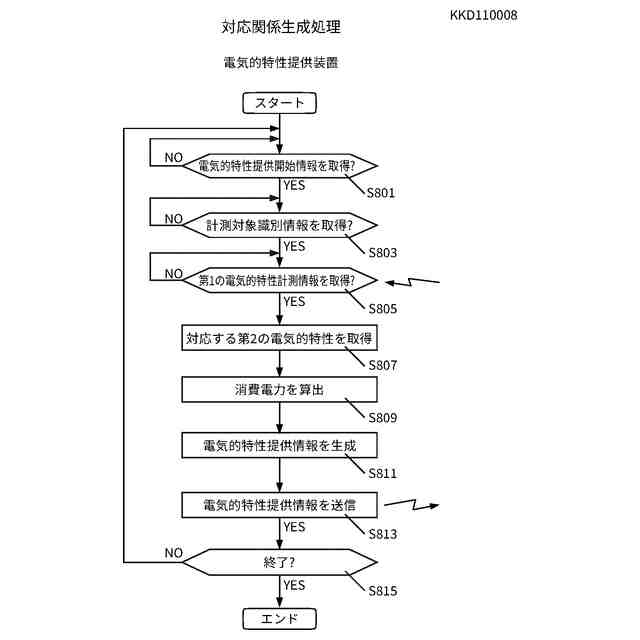

前記第１の電気的特性と前記第２の電気的特性との対応関係を示す対応計測情報を用いて、取得した前記第１の電気的特性に対応する前記第２の電気的特性、並びに／若しくは、前記第１の電気的特性、及び／又は、前記第２の電気的特性を用いて算出する他の電気的特性を提供する電気的特性提供部、
を有する電気的特性提供装置。
続きを表示（約 670 文字）【請求項２】
請求項１に係る電気的特性提供装置において、さらに、
前記第１の電気的特性に対応する前記第２の電気特性を取得する第２の電気的特性取得部、
を有する電気的特性提供装置。
【請求項３】
請求項１に係る電気的特性提供装置において、
前記第１の電気的特性取得部は、

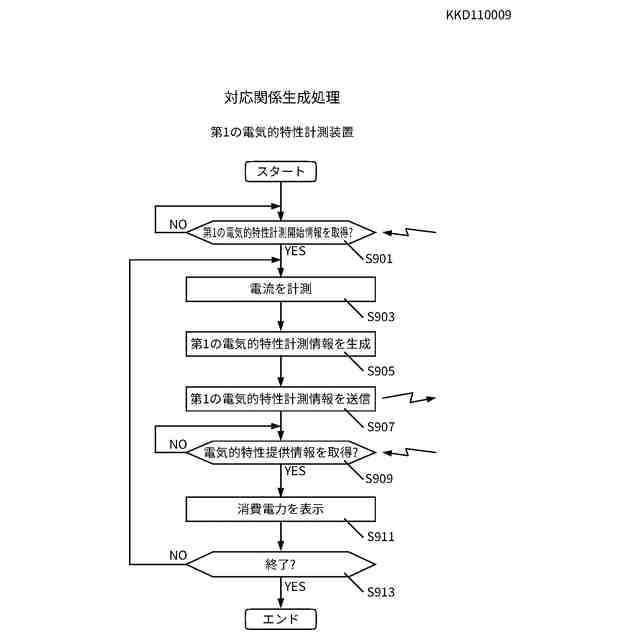

前記計測対象の前記第１の電気的特性とは異なる物理量を計測することによって、前記第１の電気的特性を計測する前記第１の電気的特性計測装置が計測した前記第１の電気的特性を取得すること、
を特徴とする電気的特性提供装置。
【請求項４】
請求項３に係る電気的特性提供装置において、
前記第１の電気的特性取得部は、
前記第１の電気的特性として、前記計測対象の電流を取得すること、
を特徴とする電気的特性提供装置。
【請求項５】
請求項２に係る電気的特性提供装置において、
前記第２の電気的特性取得部は、

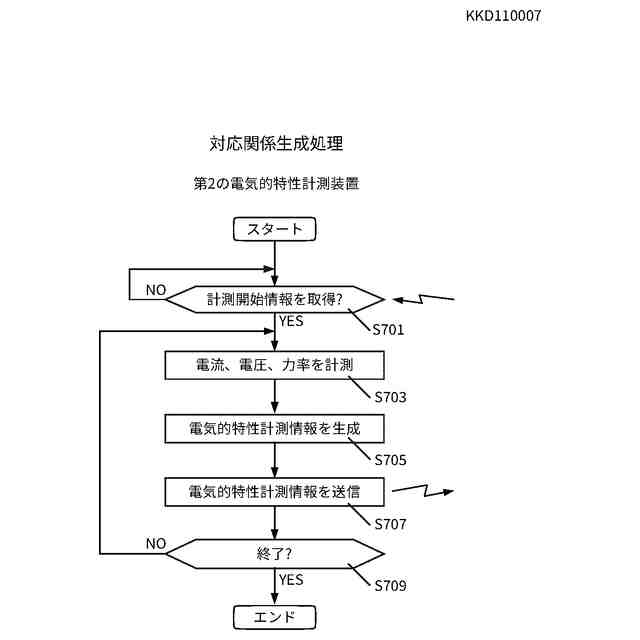

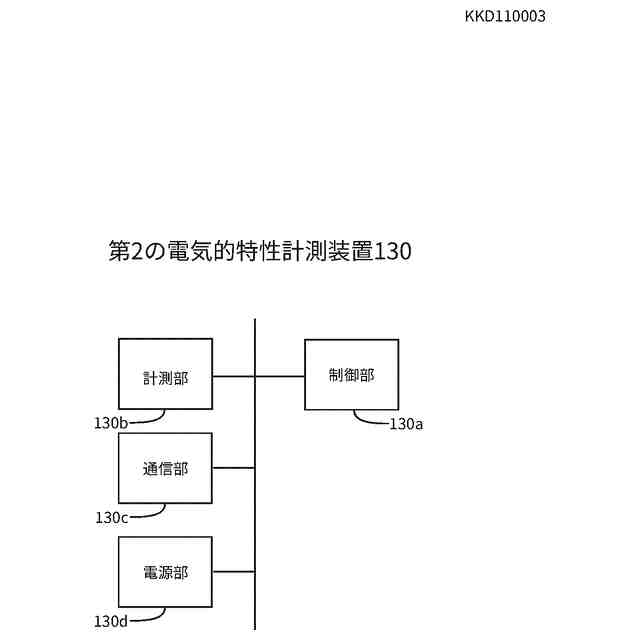

前記計測対象の、前記第１の電気的特性と関連する前記第２の電気的特性を計測する前記第２の電気的特性計測装置から、前記第２の電気的特性を取得すること、
を特徴とする電気的特性提供装置。
【請求項６】
請求項５に係る電気的特性提供装置において、
前記第２の電気的特性取得部は、
前記第２の電気的特性として、前記計測対象の電圧、及び／又は、力率を取得すること、
を特徴とする電気的特性提供装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電気的特性提供装置に関し、測定対象の第１の電気的特性と第２の電気的特性との関係に基づき、第1の電気特性を計測する第１の電気的特性計測装置を用いて、第２の電気的特性を提供するものに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来の電気的特性提供について、図１１に示すクランプ式電流計、及び、図１２に示す消費電力計測装置を用いて説明する。図１１に示すクランプ式電流計は、クランプした電線２００に流れる電流を検出して検出信号を出力するクランプセンサ２と、クランプセンサ２によって出力された検出信号に基づいて電流の値を算出するものである（以上、特許文献１参照）。
【０００３】
図１２に示す消費電力計測装置は、負荷に直列に接続され、負荷に流れる電流を計測するためのシャント抵抗５と、前記シャント抵抗５に並列に接続されたスイッチ６と、負荷にかかる電圧と負荷に流れる電流を計測し、負荷の消費電力を算出する消費電力算出部７を備える（以上、特許文献２参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－３０９７３１号公報
特開２０１４－３５３１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
前述の図１１のクランプ式電流計、及び、図１２の消費電力計測計には、以下に示すような改善すべき点がある。図１１のクランプ式電流計は、簡単に設置できる一方、電流以外の電気的特性、例えば、力率や消費電力を正確に計測できない。
【０００６】
なお、クランプ式電流計に加えて、三相交流などの各相の電源電圧を計測することで、電源電圧、及び、力率を計測できる一方、端子接続や装置の大型化により設置に所定のスペースが必要になる。また、装置価格も比較的高価なものになる。
【０００７】
また一方、図１２の消費電力計測器は、シャント抵抗を用いるため、より正確な消費電力を計測できる一方、装置が大きくなり、設置に所定のスペースを必要とする。また、シャント抵抗を用いるため、シャント抵抗での余分なエネルギー消費、加えて、シャント抵抗での発熱問題がある。よって図１２に示す様な消費電力計測器では、装置が比較的高価となる。
【０００８】
つまり、簡単に設置できるクランプ式電流計測器のような電気的特性計測装置を用いて、正確な消費電力を計測できない、という改善すべき点がある。
【０００９】
そこで、本発明は、測定対象の第１の電気的特性と第２の電気的特性との関係に基づき、第１の電気的特性を計測する第１の電気的特性計測装置を用いて、第２の電気的特性を提供する提供することを目的とする。
【発明の効果】
【００１０】
本発明における課題を解決するための手段及び発明の効果を以下に示す。
（【００１１】以降は省略されています）
