発明の名称貯蔵庫
出願人パナソニックIPマネジメント株式会社
代理人弁理士法人クシブチ国際特許事務所
主分類F25D 23/02 20060101AFI20250410BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】貯蔵庫本体の開口部をより確実に封止できる貯蔵庫を提供する。
【解決手段】貯蔵庫は、貯蔵庫本体と、前記貯蔵庫本体の開口面に設けられる両開き式の断熱扉と、前記断熱扉の各々が対向する側面に設けられる封止部材と、を備え、前記封止部材には、前記対向する側面から前記開口面に沿って延びるひれ部が設けられ、前記ひれ部は、前記ひれ部の延びる方向における複数個所で前記断熱扉側に向かって折り曲げられて設けられる。
【選択図】図4
特許請求の範囲【請求項１】
貯蔵庫本体と、
前記貯蔵庫本体の開口面に設けられる両開き式の断熱扉と、
前記断熱扉の各々が対向する側面に設けられる封止部材と、
を備え、
前記封止部材には、前記対向する側面から前記開口面に沿って延びるひれ部が設けられ、
前記ひれ部は、前記ひれ部の延びる方向における複数個所で前記断熱扉側に向かって折り曲げられて設けられる
貯蔵庫。
続きを表示（約 180 文字）【請求項２】
前記封止部材は、前記対向する側面から基部を介して延びる前記ひれ部を備え、
前記基部は、前記ひれ部に向かうにつれて、厚さ寸法が小さくなるように設けられる
請求項１に記載の貯蔵庫。
【請求項３】
前記ひれ部は、前記断熱扉の庫内側に位置する箇所に当接する
請求項１または請求項２に記載の貯蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本開示は、貯蔵庫に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１は、ヒータを内蔵した保持部材の上下の開口面を閉鎖状態に維持できるようにする貯蔵庫の扉装置を開示する。この貯蔵庫は、貯蔵庫本体の前面開口部には左右一対の断熱扉が観音開き式の揺動開閉可能に設けられ、各断熱扉の裏面における揺動支点側の側縁から上下両側縁に亘ってパッキンが配設されると共に、各断熱扉の相手側と対向した側面の庫内側の角部付近には、閉扉時において互いに密着可能な密着部を有するセンタシールが筒状の保持部材を介して全高に亘って配設され、かつ保持部材の内部には、センタシールを加熱するべく結露防止用のヒータが装着されており、保持部材の上下の開口面に対してねじで止められて被着される第１キャップと、第１キャップの表面を覆ってスライド装着される第２キャップと、が具備される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－０２５６３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、貯蔵庫本体の開口部をより確実に封止できる貯蔵庫を提供する。
【課題を解決するための手段】
【０００５】
本開示における貯蔵庫は、貯蔵庫は、貯蔵庫本体と、前記貯蔵庫本体の開口面に設けられる両開き式の断熱扉と、前記断熱扉の各々が対向する側面に設けられる封止部材と、を備え、前記封止部材には、前記対向する側面から前記開口面に沿って延びるひれ部が設けられ、前記ひれ部は、前記ひれ部の延びる方向における複数個所で前記断熱扉側に向かって折り曲げられて設けられる。
【発明の効果】
【０００６】
本開示によれば、断熱扉同士をより確実に封止できる。
【図面の簡単な説明】
【０００７】

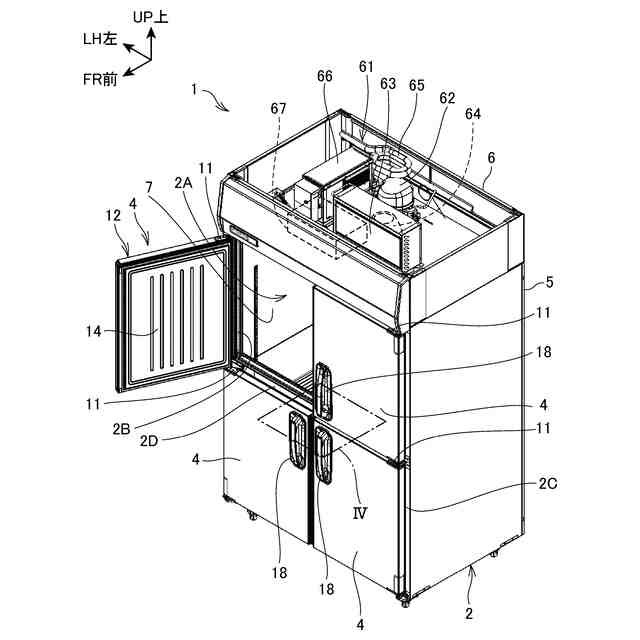

本開示の実施形態に係る貯蔵庫の斜視図

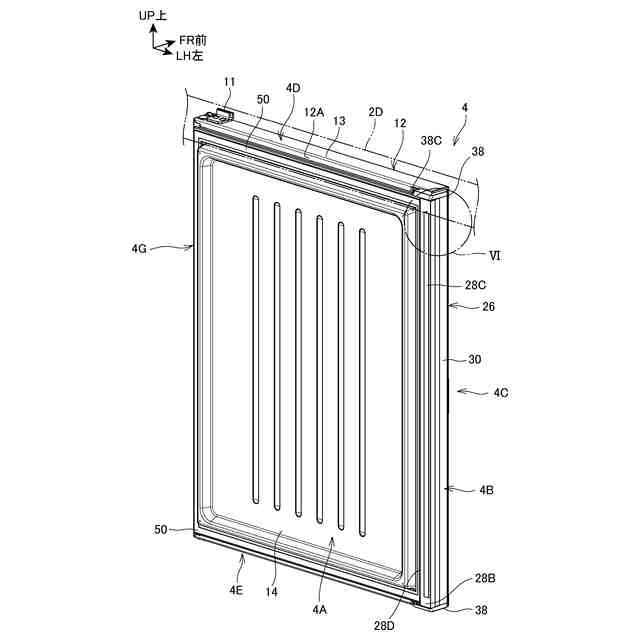

断熱扉の斜視図

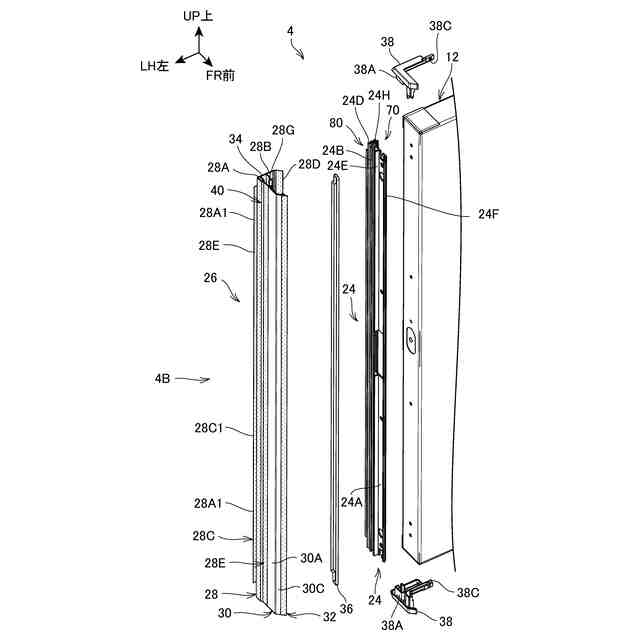

断熱扉の分解斜視図
図１の仮想平面ＩＶで切断された断面図

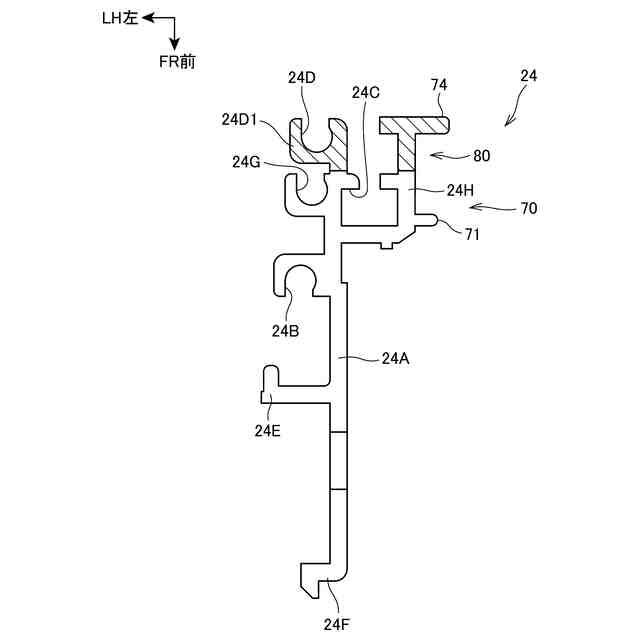

取付部材の端面図

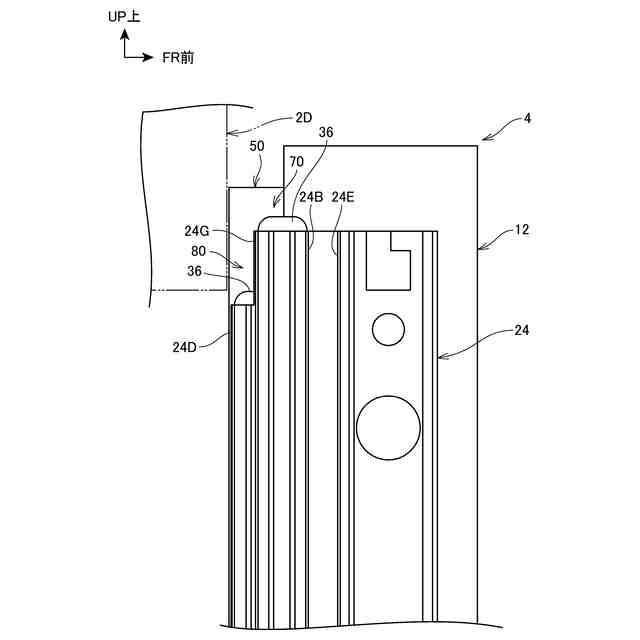

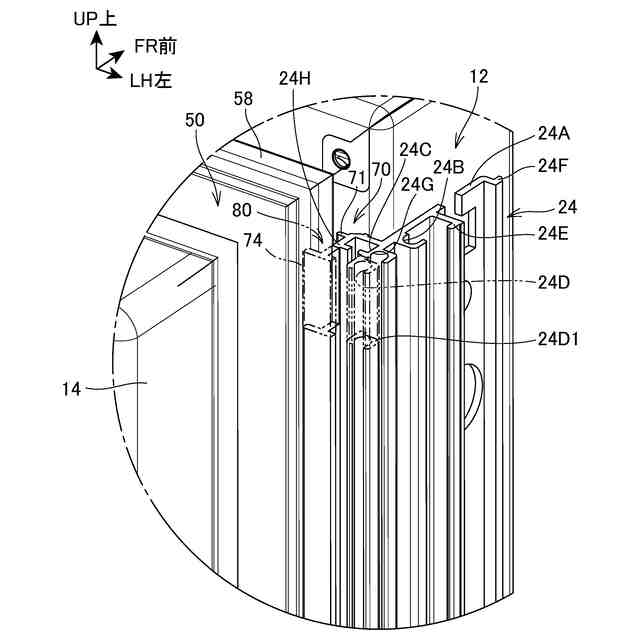

図２のＶＩＩＩで示される範囲の拡大斜視図
図２のＶＩＩＩで示される範囲の拡大斜視図
閉止される一方の断熱扉４の側面図

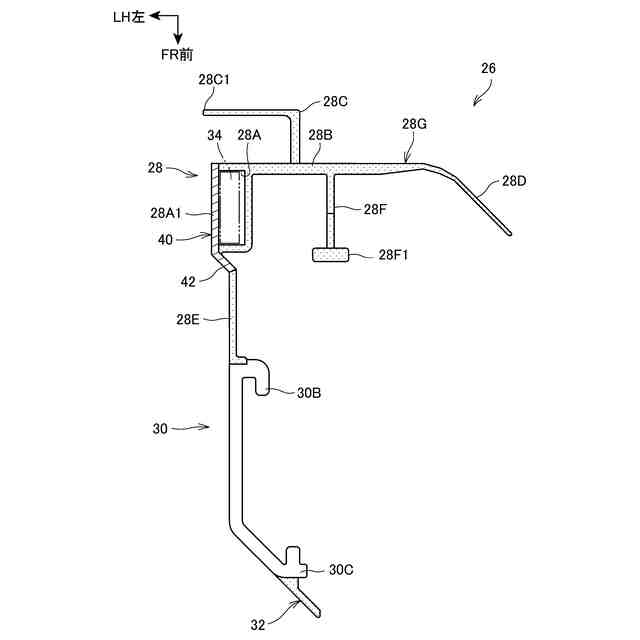

封止部材の端面図

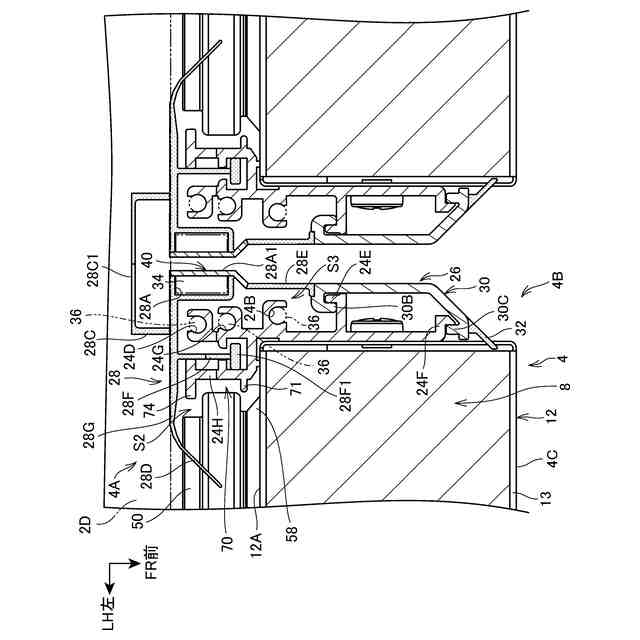

断熱扉が閉止される場合における図１の仮想平面ＩＶで切断された断面図
断熱扉が閉止される場合における図１の仮想平面ＩＶで切断された断面図
断熱扉が閉止される場合における図１の仮想平面ＩＶで切断された断面図
【発明を実施するための形態】
【０００８】
（本開示の基礎となった知見等）
発明者らが本開示に想到するに至った当時、貯蔵庫において、貯蔵庫本体と、貯蔵庫本体の開口部に設けられる両開き式の断熱扉とを備え、断熱扉の各々の互いに対向する側面に、互いに密着可能な封止部材を、取付ガイド部材を介して取付ける技術があった。これにより、貯蔵庫では、貯蔵庫の開口部に、柱等の断熱扉が密着可能な部材が設けられない場合であっても、断熱扉同士を対抗する側面同士で封止することが可能となる。
このような貯蔵庫には、断熱扉と、封止部材との隙間を封止するひれ部が設けられるものがある。当該ひれ部は、封止部材から、所定の長さ寸法で延びる。
【０００９】
しかしながら、従来の貯蔵庫では、ひれ部が急角度で曲げられた状態で設けられるため、温度変化や、断熱扉の清掃時における操作等によって変形し、貯蔵庫本体と、断熱扉との間に隙間が生じる虞がある、と言う課題を発明者らは発見し、その課題を解決するために、本開示の主題を構成するに至った。
そこで本開示は、貯蔵庫本体の開口部をより確実に封止できる貯蔵庫を提供する。
【００１０】
以下、図面を参照しながら、実施の形態を詳細に説明する。但し、必要以上に詳細な説明は省略する場合がある。例えば、既によく知られた事項の詳細説明、または、実質的に同一の構成に対する重複説明を省略する場合がある。これは、以下の説明が必要以上に冗長になるのを避け、当業者の理解を容易にするためである。
なお、添付図面および以下の説明は、当業者が本開示を十分に理解するために提供されるのであって、これらにより特許請求の範囲に記載の主題を限定することを意図していない。
