公開番号2025063470
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2023172697
出願日2023-10-04
発明の名称検出装置
出願人株式会社ジャパンディスプレイ,国立大学法人東京科学大学
代理人弁理士法人酒井国際特許事務所
主分類A61B 5/22 20060101AFI20250409BHJP(医学または獣医学;衛生学)
要約【課題】歯ぎしりによるデータと歯ぎしりでないデータとをより高精度に判別可能なデータを出力できる検出装置を提供する。
【解決手段】検出装置10は、マウスピース21に配置された第1センサ素子221、第2センサ素子222、第3センサ素子223と、ヒトの頬に装着される筋電センサ40と、第1センサ素子221、第2センサ素子222、第3センサ素子223の出力と筋電センサ40の出力とを同期させた出力を行う制御部と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
マウスピースに配置された圧力センサと、
ヒトの頬に装着される筋電センサと、
前記圧力センサの出力と前記筋電センサの出力とを同期させた出力を行う制御部と、を備える、
検出装置。
続きを表示（約 1,000 文字）【請求項２】
前記マウスピースには複数の圧力センサが配置され、
前記制御部は、前記複数の圧力センサの出力を個別に識別可能なデータを出力する、
請求項１に記載の検出装置。
【請求項３】
前記圧力センサはフレキシブル基板に設けられ、
前記フレキシブル基板は前記マウスピースに取り付けられる、
請求項１又は２に記載の検出装置。
【請求項４】
前記フレキシブル基板は、前記マウスピースの内側で前記マウスピースとの間に間隙が生じるよう接着固定される、
請求項３に記載の検出装置。
【請求項５】
前記筋電センサは電極を有し、
前記電極が設けられる前記筋電センサの装着面にゲル及び両面テープが貼り付けられる、
請求項１又は２に記載の検出装置。
【請求項６】
前記制御部は、
前記筋電センサの出力が第１閾値を超えるまで第１周期で前記筋電センサを動作させ、
前記筋電センサの出力が前記第１閾値を超えた後に第２周期で前記筋電センサを動作させ、
前記第２周期は、前記第１周期よりも高頻度周期である、
請求項５に記載の検出装置。
【請求項７】
前記制御部は、
前記圧力センサの出力が第２閾値を超えるまで第３周期で前記圧力センサを動作させ、
前記圧力センサの出力が前記第２閾値を超えた後に第４周期で前記圧力センサを動作させ、
前記第４周期は、前記第３周期よりも高頻度周期である、
請求項５に記載の検出装置。
【請求項８】
外部の機器と通信を行う通信部を備え、
前記制御部は、
第１条件及び第２条件の両方が満たされない場合に前記通信部を動作させず、
前記第１条件及び前記第２条件の少なくとも一方が満たされた場合に前記通信部を動作させ、
前記第１条件は、前記筋電センサの出力が第１閾値を超えることであり、
前記第２条件は、前記圧力センサの出力が第２閾値を超えることである、
請求項５に記載の検出装置。
【請求項９】
前記圧力センサの出力と前記筋電センサの出力とを同期させた表示出力を行う表示部を備える、
請求項１又は２に記載の検出装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、検出装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ヒトの歯ぎしりを検出する方法として、圧力センサが設けられたマウスピースを利用する方法（例えば特許文献１）、又は、筋電センサを利用する方法（例えば特許文献２）が知られている。
【先行技術文献】
【特許文献】
【０００３】
特許第６６３４５６７号公報
特許第６６１８４８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
圧力センサのみ、筋電センサのみ、のいずれの方法であっても、センサから取得したデータについて、歯ぎしりによるデータと歯ぎしりによらないデータとを判別できない場合があった。例えば、圧力センサでは、歯ぎしりによる圧力と、舌や唇が圧力センサに当たることによる圧力と、の判別が困難であった。また、筋電センサでは、瞼を強く閉じた場合に歯ぎしりと同様の出力を生じることがあった。
【０００５】
本開示は、上記の課題を鑑みてなされたもので、歯ぎしりによるデータと歯ぎしりでないデータとをより高精度に判別可能なデータを出力できる検出装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様による検出装置は、マウスピースに配置された圧力センサと、ヒトの頬に装着される筋電センサと、前記圧力センサの出力と前記筋電センサの出力とを同期させた出力を行う制御部と、を備える。
【図面の簡単な説明】
【０００７】
図１は、検出装置を有する検出システムの主要構成を示すブロック図である。
図２は、検出装置の外形の一例を示す図である。

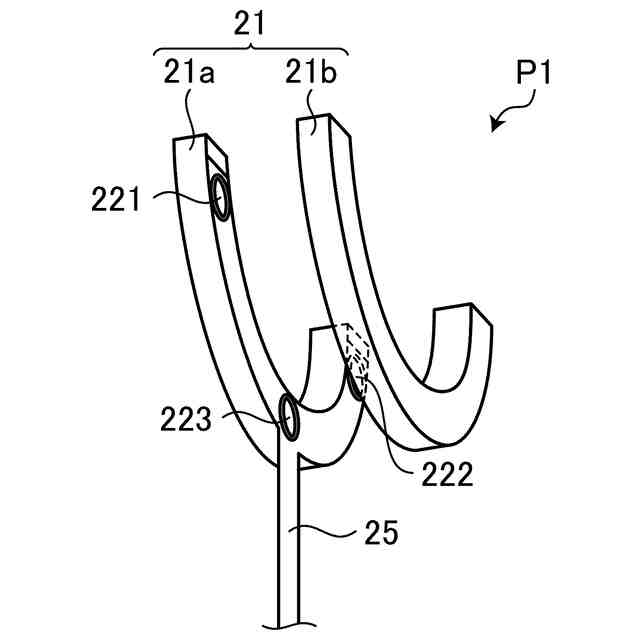

図３は、第１部分の主要な部品構成例を示す概略的な分解斜視図である。

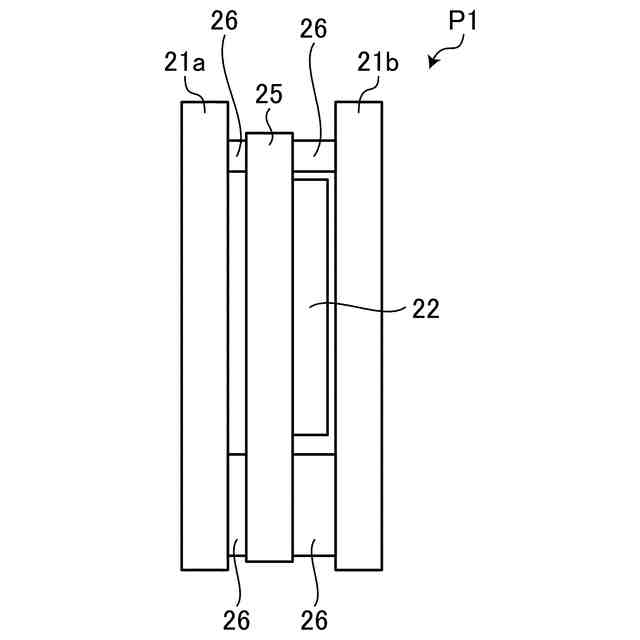

図４は、第１部品と、第２部品と、の張り合わせの仕組みを示す概略的な側面図である。

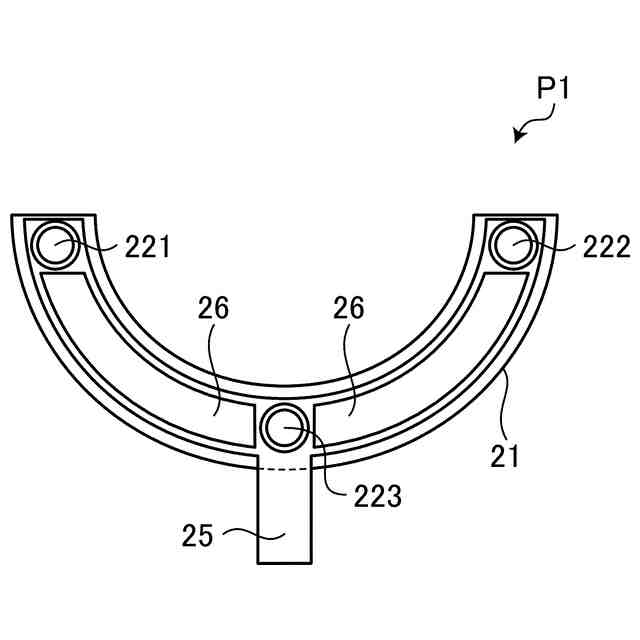

図５は、第１部分の主要な部品構成例を示す概略的な平面図である。

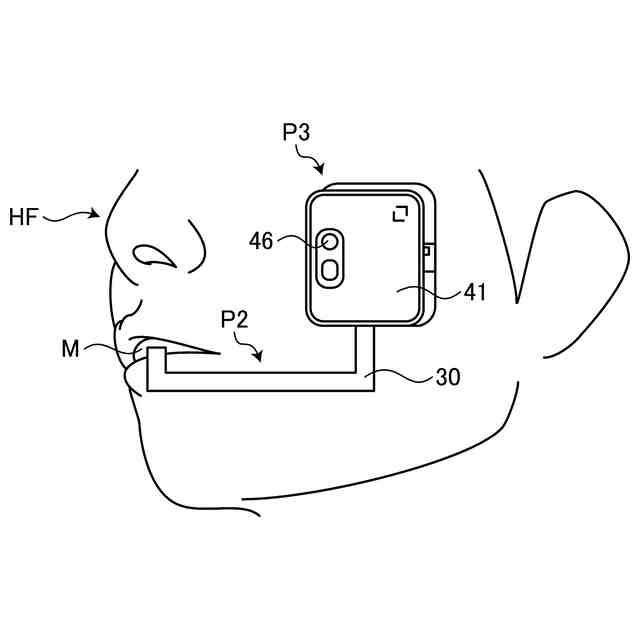

図６は、ヒトに対する検出装置の装着例を示す概略図である。

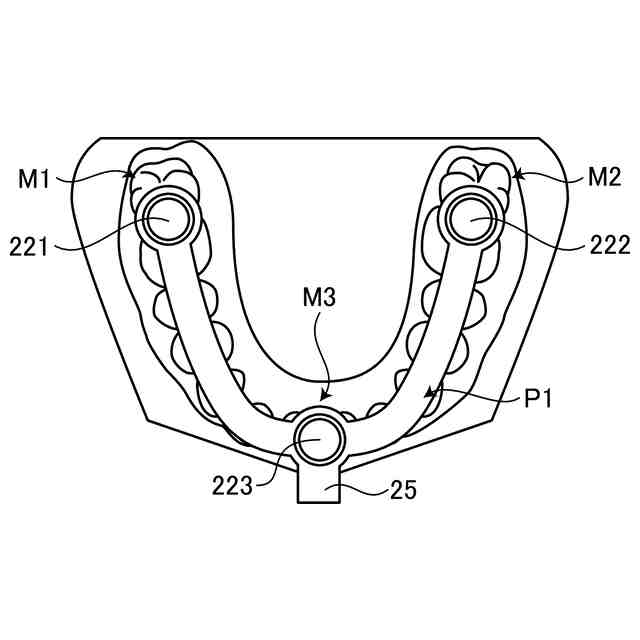

図７は、図６に示す口内における第１部分の配置を示す概略図である。

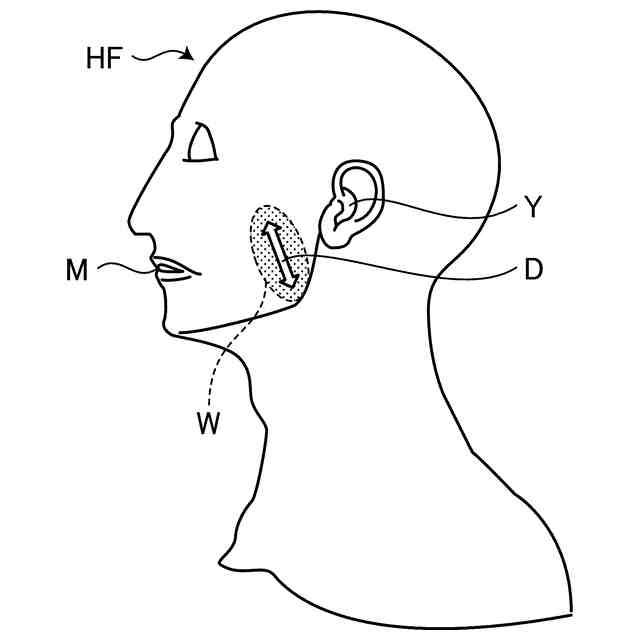

図８は、第１電極、第２電極、第３電極の装着位置を示す概略図である。

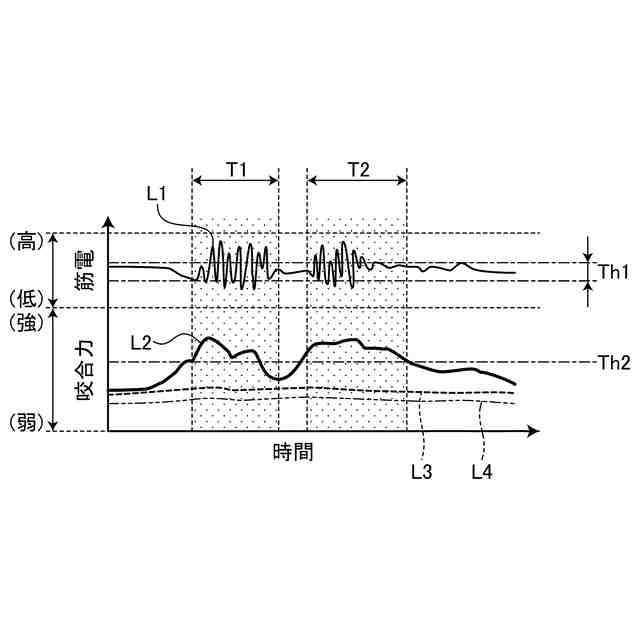

図９は、圧力センサの出力が示すヒトの咬合力と、筋電センサの出力が示す筋電と、の時系列に沿った関係の一例を示す図である。
図１０は、歯ぎしりでない場合に生じる出力の例としての第１パターン、第２パターン及び第３パターンを示す図である。
図１１は、センシングデータのデータ構造例を表で示す図である。
図１２は、検出装置の動作に係る処理の流れの一例を示すフローチャートである。
図１３は、検出装置の動作に係る処理の流れの一例であって、図１２とは異なる例を示すフローチャートである。
図１４は、検出装置の動作に係る処理の流れの一例であって、図１２及び図１３とは異なる例を示すフローチャートである。
【発明を実施するための形態】
【０００８】
以下に、本開示の各実施の形態について、図面を参照しつつ説明する。なお、開示はあくまで一例にすぎず、当業者において、発明の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本開示の範囲に含有されるものである。また、図面は説明をより明確にするため、実際の態様に比べ、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本開示の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同様の要素には、同一の符号を付して、詳細な説明を適宜省略することがある。
【０００９】
図１は、検出装置１０を有する検出システム１００の主要構成を示すブロック図である。検出システム１００は、検出装置１０と、端末６０と、を有する。
【００１０】

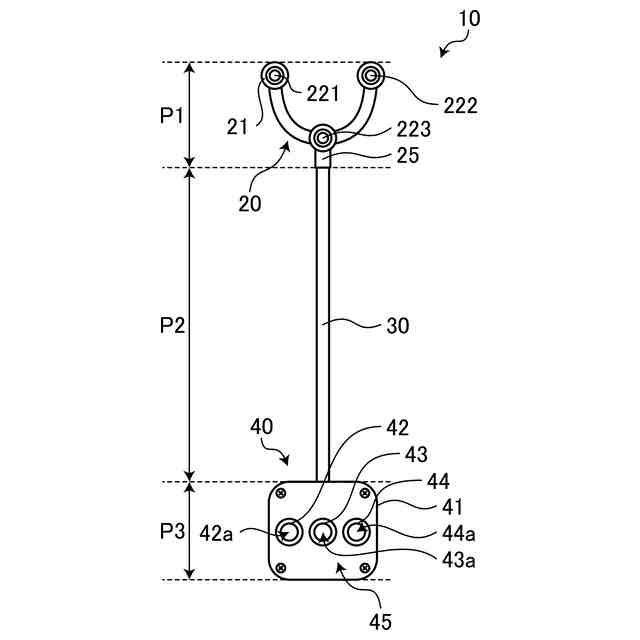

図２は、検出装置１０の外形の一例を示す図である。図２に示すように、検出装置１０は、第１部分Ｐ１、第２部分Ｐ２及び第３部分Ｐ３を有する。第１部分Ｐ１は、マウスピース２１、第１センサ素子２２１、第２センサ素子２２２、第３センサ素子２２３、ＦＰＣ２５等を含む。第１部分Ｐ１のより詳細な構成については、圧力センサ２０に係る説明で後述する。第２部分Ｐ２は、ＦＰＣ３０を含む。第３部分Ｐ３は、筐体４１、第１電極４２、第２電極４３及び第３電極４４を含む。第１電極４２、第２電極４３及び第３電極４４電極の材質としては、例えば銀・塩化銀（Ａｇ－ＡｇＣｌ）が採用されるが、金、白金、銀、カーボンなどであってもよい。
（【００１１】以降は省略されています）
