公開番号2025061143
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2025003273,2024069017
出願日2025-01-09,2020-05-29
発明の名称照明制御装置及び照明システム
出願人株式会社遠藤照明
代理人
主分類H05B 47/105 20200101AFI20250403BHJP(他に分類されない電気技術)
要約【課題】従来よりもユーザが所望の色度を選択しやすい照明制御装置及び照明システムを提供する。
【解決手段】照明制御装置は、3色のLEDパッケージを備える照明器具を制御するためのグラフィカルユーザインターフェイスをタッチパネルに表示する照明制御装置であって、グラフィカルユーザインターフェイスとして、照明器具の発光の色度を黒体放射軌跡に沿って変化させるための通常仕様のグラフィカルユーザインターフェイスと、黒体放射軌跡に沿った色度に加え、沿わない色度についても選択可能とする演出仕様のグラフィカルユーザインターフェイス130とを切り替えて表示可能であり、演出仕様のグラフィカルユーザインターフェイス130は、照明器具が発光する際の所定数の色度それぞれに対応し、ユーザによりタッチされた場合に、対応する色度で発光させる色設定ボタン131を複数備え、色設定ボタン131のそれぞれは、対応する色度を模した色で少なくとも一部が着色されている。
【選択図】図5
特許請求の範囲【請求項１】
複数色のＬＥＤパッケージを備える照明器具を制御するためのグラフィカルユーザインターフェイスをタッチパネルに表示する照明制御装置であって、
前記グラフィカルユーザインターフェイスは、
前記照明器具を発光させる際の色温度を指定するためのパネルと、
前記色温度を指定するためのパネルの後に表示される、Ｄｕｖを調整するためのパネルとを備えることを特徴とする
照明制御装置。
続きを表示（約 150 文字）【請求項２】
前記Ｄｕｖを調整するためのパネルには、設定するＤｕｖの値が表示される
請求項１記載の照明制御装置。
【請求項３】
前記Ｄｕｖを調整するためのパネルにより設定されるＤｕｖの値は離散的な複数の候補から選出される
請求項２記載の照明制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、３色のＬＥＤパッケージを備える照明器具を制御する照明制御装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
近年、照明器具の発光を制御するためにＧＵＩ（グラフィカルユーザインタフェイス）が用いられる。特許文献１には、ＧＵＩとして色度図を表示し、ユーザがその１点である色座標を選択し、その色座標に対応する色度の光を照明器具が出射する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１１７３３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記技術では、色座標として選べる点は概念的には無数に有り、ユーザが選択に迷ってしまうという問題がある。また、以前に選択した色座標を、後々選択したい場合に、同じ色座標を指定しにくいという問題がある。
【０００５】
上記問題に鑑み、本発明は、従来よりもユーザが所望の色度を選択しやすい照明制御装置及び照明システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明に係る照明制御装置は、複数色のＬＥＤパッケージを備える照明器具を制御するためのグラフィカルユーザインターフェイスをタッチパネルに表示する照明制御装置であって、前記グラフィカルユーザインターフェイスとして、前記照明器具の発光の色度を黒体放射軌跡に沿って変化させるための通常仕様のグラフィカルユーザインターフェイスと、前記黒体放射軌跡に沿った色度に加え、沿わない色度についても選択可能とする演出仕様のグラフィカルユーザインターフェイスとを切り替えて表示可能であり、前記演出仕様のグラフィカルユーザインターフェイスは、前記照明器具が発光する際の所定数の色度それぞれに対応し、ユーザによりタッチされた場合に、対応する色度で発光させる色設定ボタンを複数備え、前記色設定ボタンのそれぞれは、対応する色度を模した色で少なくとも一部が着色されている。
【発明の効果】
【０００７】
上述の構成により、本発明に係る照明制御装置は、演出仕様のグラフィカルユーザインターフェイスにおいて、選択肢となる色度が所定数に絞られており、色度それぞれが色度を模した色の画像によって認識できるので、ユーザが所望の色度を容易に選択することができる。
【図面の簡単な説明】
【０００８】

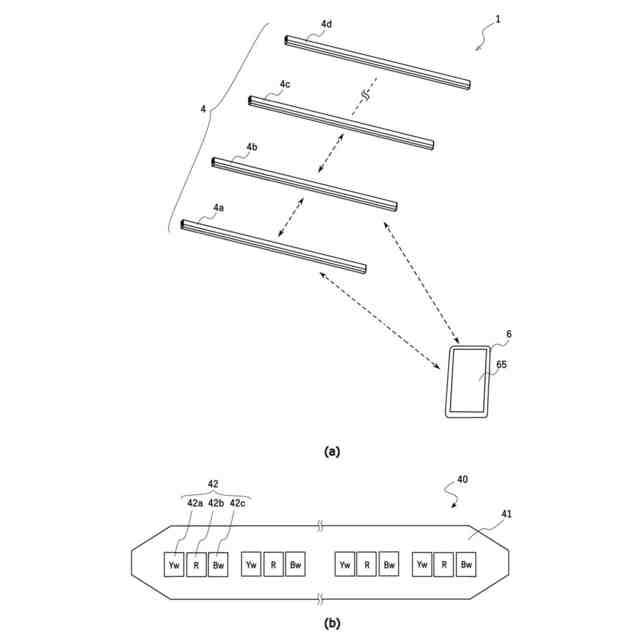

（ａ）本発明の一実施形態に係る照明システムの全体構成を示す図、（ｂ）照明システムに含まれる照明器具のＬＥＤパッケージについて説明するための図である。

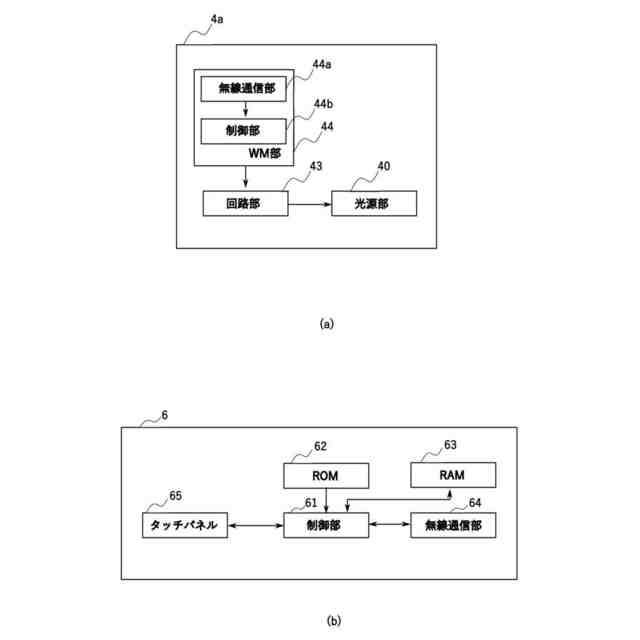

（ａ）照明システムに含まれる照明器具の構成を示すブロック図、（ｂ）照明システムに含まれる照明制御装置の構成を示すブロック図である。

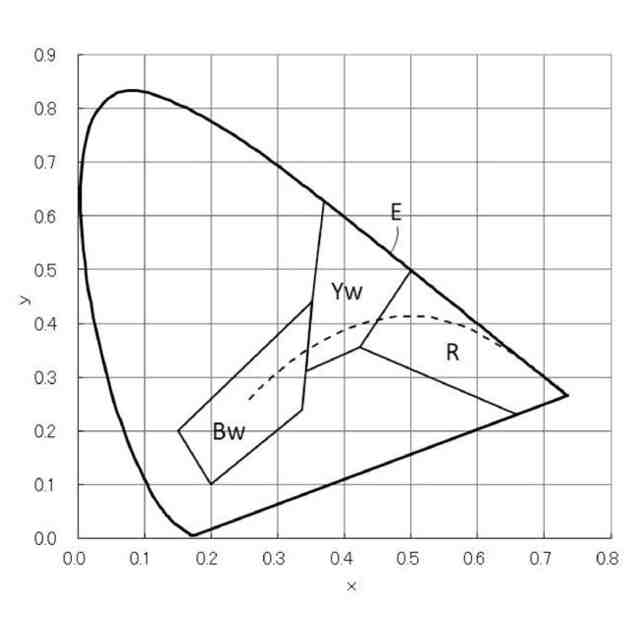

照明器具が備える光源の色度について説明するための色度図である。

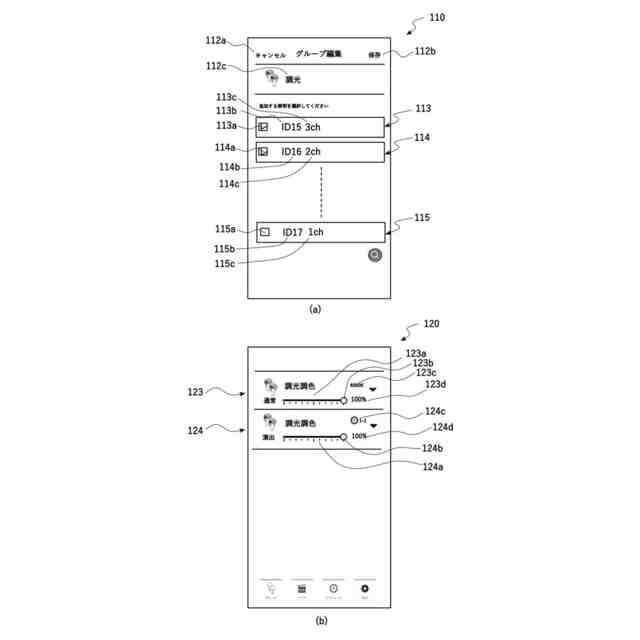

（ａ）グループを編集するためのＧＵＩを示す図、（ｂ）通常仕様のＧＵＩ及び演出仕様のＧＵＩを呼び出すためのＧＵＩを示す図である。
調光調色を行うための演出仕様のＧＵＩを示す図である。

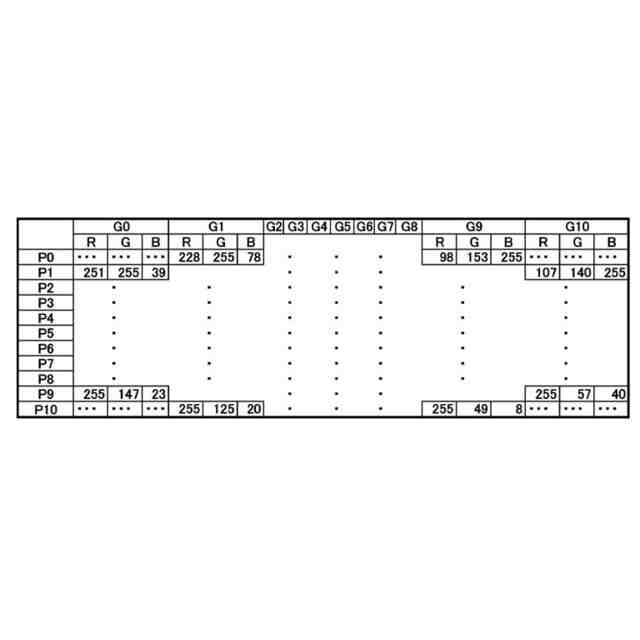

演出仕様のＧＵＩに表示される各色設定ボタンの色を表すＲＧＢ値を示す図である。
おすすめリストＧＵＩを示す図である。
調光調色を行うための通常仕様のＧＵＩを示す図である。
おすすめリストＧＵＩを示す図である。
色味を微調整するためのＧＵＩを示す図である。
本発明の一変形例に係る通常仕様と演出仕様との切り替えを行うためのＧＵＩを示す図である。
本発明の一変形例に係る照明システムの全体構成を示す図である。
【発明を実施するための形態】
【０００９】
＜１．第１の実施形態＞
＜１．１．構成＞
以下、本発明の一実施形態に係る照明システム１について図面を参照しながら説明する。
【００１０】
図１（ａ）は、本発明の一実施形態に係る照明システム１の全体構成を示す図である。図１に示すように、照明システム１は、複数の照明器具４ａ、４ｂ、４ｃ、・・・、４ｄ（以下「照明器具４」と総称する。）、及び照明器具４を制御するための照明制御装置の一例としてのスマートフォン６を含む。
（【００１１】以降は省略されています）
