特許ウォッチ

公開番号2025060597
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2024205922,2020146725
出願日2024-11-27,2020-09-01
発明の名称抗菌成形品
出願人帝人株式会社
代理人個人
主分類C08G 64/02 20060101AFI20250403BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】抗菌性、透明性、耐熱性および成形性に優れたポリカーボネート樹脂を使用した抗菌成形品を提供する。

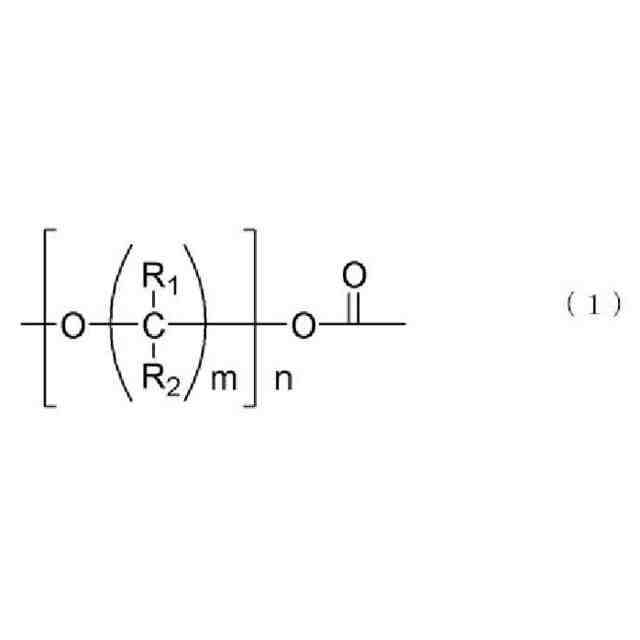

【解決手段】下記式(1)で表される構成単位を含み、ガラス転移温度が40℃以上、150℃以下であるポリカーボネート樹脂が、成形品表面の少なくとも一部にコーティングされたことを特徴とする抗菌成形品。
【化1】
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025060597000015.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">24</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">73</com:WidthMeasure> </com:Image> (式(1)において、R₁およびR₂はそれぞれ独立に水素原子または炭素数1～4の脂肪族炭化水素を表す。mは1～4、nは2～150である。)
【選択図】なし
特許請求の範囲【請求項１】
下記式（１）で表される構成単位を含み、ガラス転移温度が４０℃以上、１５０℃以下であるポリカーボネート樹脂が、成形品表面の少なくとも一部にコーティングされたことを特徴とする抗菌成形品。
JPEG
28
87
（式（１）において、Ｒ
１
およびＲ
２
はそれぞれ独立に水素原子または炭素数１～４の脂肪族炭化水素を表す。ｍは１～４、ｎは２～１５０である。）
続きを表示（約 900 文字）【請求項２】

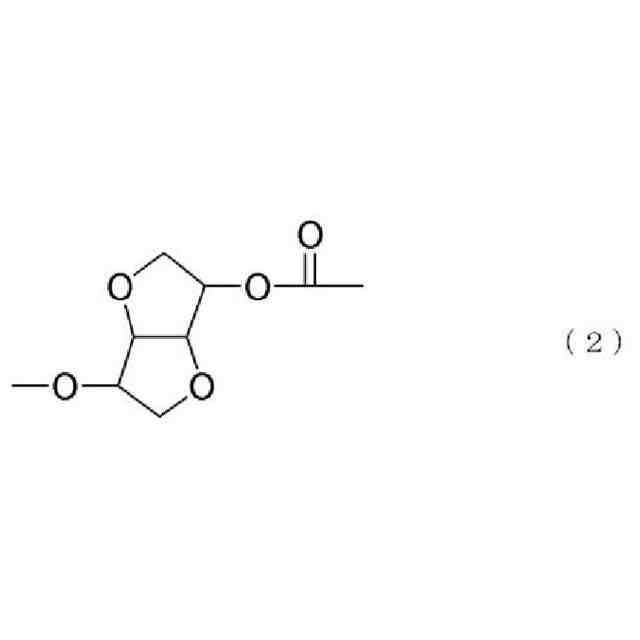

ポリカーボネート樹脂は、下記式（２）で表される構成単位を更に含むポリカーボネート樹脂である請求項１に記載の抗菌成形品。
JPEG
29
87
【請求項３】
ポリカーボネート樹脂は、全構成単位１００重量％に対して、前記式（１）で表される構成単位を１重量％以上、８０重量％以下の割合で含む、請求項１または２に記載の抗菌成形品。
【請求項４】
ポリカーボネート樹脂は、比粘度が０．１５以上、１．５以下である請求項１～３のいずれか１項に記載の抗菌成形品。
【請求項５】
水接触角が６０°以下である請求項１～４のいずれか１項に記載の抗菌成形品。
【請求項６】

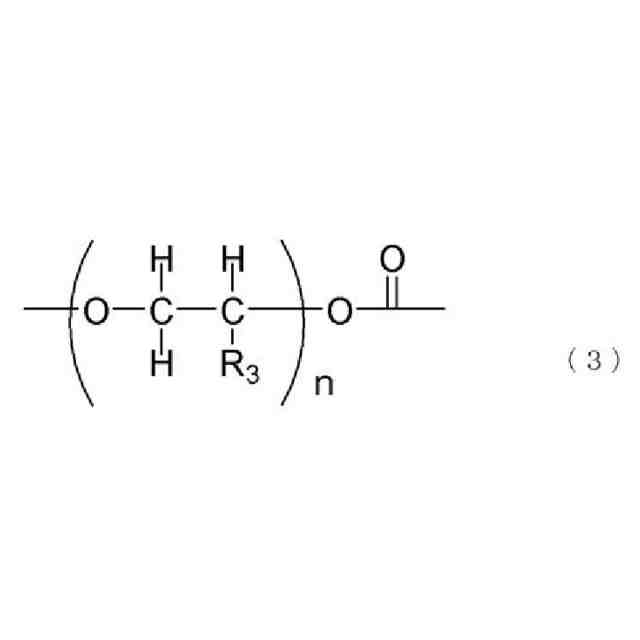

前記式（１）で表される構成単位が、下記式（３）で表される構成単位である請求項１～５のいずれか１項に記載の抗菌成形品。
JPEG
29
92
（式（３）において、Ｒ
３
は水素原子またはメチル基を表す。ｎは２～１５０である。）
【請求項７】
抗菌成形品は、住宅設備、冷蔵庫、家電、ＡＴＭ（現金自動預け払い機）、ＰＯＳ端末、携帯電話、スマートフォン、パソコン、タブレット、包装材、壁紙、フィルター、スイッチ、日用品・生活用資材、衛生材、衣料品、車両用の抗菌成形品である請求項１～６のいずれか１項に記載の抗菌成形品。
【請求項８】
抗菌成形品を構成する部材の形状が、多孔質体、繊維、不織布、粒子、フィルム、シート、チューブまたは粉末である請求項１～７のいずれか１項に記載の抗菌成形品。
【請求項９】
コーティングの膜厚が０．１μｍ～１ｍｍである請求項１～８のいずれか１項に記載の抗菌成形品。
【請求項１０】
ポリカーボネート樹脂は、塗布法、スプレー法またはディップ法でコーティングされる請求項１～９のいずれか１項に記載の抗菌成形品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、抗菌成形品に関する。さらに詳しくは特定の構造を含有したポリカーボネート樹脂を使用した抗菌成形品に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
近年、衛生面や清潔志向の観点より、トイレなどの住宅設備、冷蔵庫、エアコンなどの家電、医療機器、コンビ二エンスストアなどに設置されているＡＴＭ（現金自動預け払い機）、ＰＯＳ端末、携帯電話、スマートフォンなどの外装に抗菌性能を付与した材料が要求されている。素材に抗菌性を付与する処方は、従来、様々な手法を用いて行われてきた。例えば、製造工程中に活性のある抗菌物質を混合練り込むことによって製造する方法が一例として挙げられる。その中で、ポリカーボネート樹脂は、優れた耐熱性や耐衝撃性を有することから、電子機器、事務機、機械、自動車などに幅広く使用されてきた。ポリカーボネート（ＰＣ）樹脂に抗菌性を付与する方法としては、無機系の抗菌剤（例えば、リン酸カルシウム、ゼオライト、リン酸ジルコニウムなどに銀、銅、亜鉛などの抗菌性金属イオンを担持させたもの）に各種リン系、フェノール系などの酸化防止剤、熱安定剤、酸変性オレフィンワックスを添加する方法（特許文献１～３参照）、銀イオンを溶出するガラスを含む抗菌剤を添加する方法（特許文献４）、亜鉛を必須成分として含有する無機系複合物を抗菌成分として添加する方法（特許文献５）などが提案されている。しかし、これらの方法では高価な抗菌剤を使用するため、一定の抗菌性能を示すもののコスト高になる。また、一般に、抗菌剤自体が一定の毒性を有するものが多く、安全上問題があった。更に抗菌剤を含有することで樹脂自体の透明性は損なわれ、用途によっては透明性が不十分となる場合があった。
【０００３】
他方、近年、石油資源の枯渇の懸念や、地球温暖化を引き起こす空気中の二酸化炭素の増加の問題から、原料を石油に依存せず、また燃焼させても二酸化炭素を増加させないカーボンニュートラルが成り立つバイオマス資源が大きく注目を集めるようになり、ポリマーの分野においても、バイオマス資源から生産されるバイオマスプラスチックが盛んに開発されている。バイオマス資源を原料として使用し、かつ耐熱性が高い非晶性のポリカーボネート樹脂として、糖質から製造可能なエーテルジオール残基から得られる原料を用いたポリカーボネート樹脂が検討されている。特に、モノマーとしてイソソルビドを中心に用いてポリカーボネートに組み込むことが検討されてきた（特許文献６）。一連の検討の中で、イソソルビドを含むポリカーボネートが樹脂本来の特性として撥菌性を有することが報告されている（非特許文献１）。非特許文献の中においては、イソソルビド比率が高い程、撥菌性が優れることが示されており、イソソルビドホモポリマーが最も撥菌性が高い。しかしながら、本発明者らの検討によれば、イソソルビドホモポリマーは抗菌性製品とする上では抗菌性が不十分であることが見出された。また、ポリエチレングリコールを原料としたＰＣも各種報告されているが、抗菌性の改良を指向したものでなかった（特許文献７、８）。
【先行技術文献】
【特許文献】
【０００４】
特開平６－２４０１２５号公報
特開平１０－１６８２９４号公報
特開平１１－３２３１１７号公報
特開２０１１－１３７０６８号公報
特開２００５－２３９９０４号公報
国際公開第２００４／１１１１０６号
特開２０１１－２４１２７７号公報
特表２００２－５２２５８４号公報
【非特許文献】
【０００５】
Kobunshi Ronbunshu（Volume 74、No.6、pages 631-634、2017）
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の目的は、抗菌性、透明性、耐熱性および成形性に優れたポリカーボネート樹脂を使用した抗菌成形品を提供することにある。
【課題を解決するための手段】
【０００７】
本発明者らは、特定の構造を含有し、特定の範囲にＴｇを有するポリカーボネート樹脂が、抗菌性、透明性、耐熱性および成形性に優れることを見出し、本発明を完成した。本発明によれば、上記課題は下記発明により解決される。
【０００８】
１．下記式（１）で表される構成単位を含み、ガラス転移温度が４０℃以上、１５０℃以下であるポリカーボネート樹脂が、成形品表面の少なくとも一部にコーティングされたことを特徴とする抗菌成形品。
JPEG
28
87
（式（１）において、Ｒ
１
およびＲ
２
はそれぞれ独立に水素原子または炭素数１～４の脂肪族炭化水素を表す。ｍは１～４、ｎは２～１５０である。）
２．ポリカーボネート樹脂は、下記式（２）で表される構成単位を更に含むポリカーボネート樹脂である前項１に記載の抗菌成形品。
JPEG
29
87
３．ポリカーボネート樹脂は、全構成単位１００重量％に対して、前記式（１）で表される構成単位を１重量％以上、８０重量％以下の割合で含む、前項１または２に記載の抗菌成形品。
４．ポリカーボネート樹脂は、比粘度が０．１５以上、１．５以下である前項１～３のいずれか１項に記載の抗菌成形品。
５．水接触角が６０°以下である前項１～４のいずれか１項に記載の抗菌成形品。
６．前記式（１）で表される構成単位が下記式（３）で表される構成単位である前項１～５のいずれか１項に記載の抗菌成形品。
JPEG
29
92
（式（３）において、Ｒ
３
は水素原子またはメチル基を表す。ｎは２～１５０である。）
７．抗菌成形品は、住宅設備、冷蔵庫、家電、ＡＴＭ（現金自動預け払い機）、ＰＯＳ端末、携帯電話、スマートフォン、パソコン、タブレット、包装材、壁紙、フィルター、スイッチ、日用品・生活用資材、衛生材、衣料品、車両用の抗菌成形品である前項１～６のいずれか１項に記載の抗菌成形品。
８．抗菌成形品を構成する部材の形状が、多孔質体、繊維、不織布、粒子、フィルム、シート、チューブまたは粉末である前項１～７のいずれか１項に記載の抗菌成形品。
９．コーティングの膜厚が０．１μｍ～１ｍｍである前項１～８のいずれか１項に記載の抗菌成形品。
１０．ポリカーボネート樹脂は、塗布法、スプレー法またはディップ法でコーティングされる前項１～９のいずれか１項に記載の抗菌成形品。
【発明の効果】
【０００９】
本発明で使用されるポリカーボネート樹脂を使用した抗菌成形品は、抗菌性、透明性、耐熱性および成形性に優れているため、トイレなどの住宅設備、冷蔵庫、エアコンなどの家電、医療機器、コンビ二エンスストアなどに設置されているＡＴＭ（現金自動預け払い機）、ＰＯＳ端末、携帯電話、スマートフォン、パソコン、タブレット、各種包装材、壁紙、各種フィルター、各種スイッチ、日用品・生活用資材、衛生材、衣料品、車両関連の各種プラスチック部品をはじめとする様々な用途に幅広く用いることができ、その奏する産業上の効果は格別である。
【発明を実施するための形態】
【００１０】

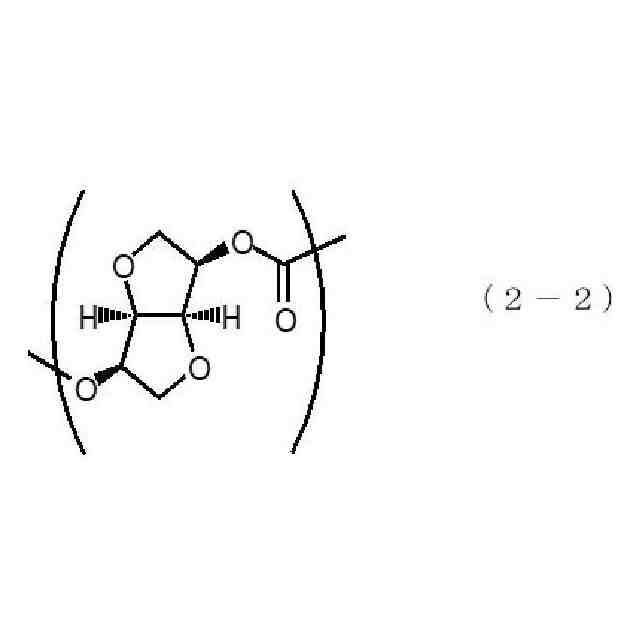

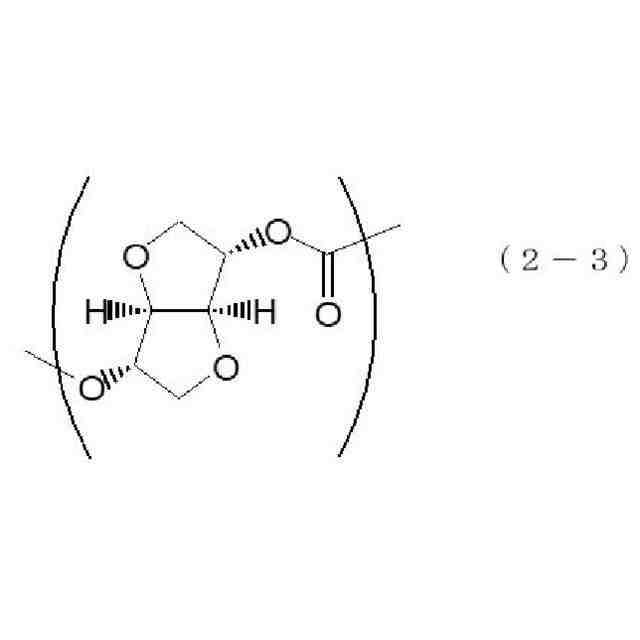

以下、本発明で使用されるポリカーボネート樹脂における各成分、それらの配合割合、調整方法等について、順次具体的に説明する。
（【００１１】以降は省略されています）

関連特許
