TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
10個以上の画像は省略されています。
公開番号
2025076649
公報種別
公開特許公報(A)
公開日
2025-05-16
出願番号
2023188381
出願日
2023-11-02
発明の名称
ポリカーボネート樹脂組成物およびそれからなる成形品
出願人
帝人株式会社
代理人
個人
主分類
C08L
69/00 20060101AFI20250509BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約
【課題】高い表面硬度を有し、耐摩耗性、耐熱性、透明性、低吸水性および流動性に優れたポリカーボネート樹脂組成物およびそれらからなる成形品を提供する。
【解決手段】下記式(1)で表される構成単位(a)、および
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025076649000018.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">35</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">59</com:WidthMeasure> </com:Image>
下記式(2)で表される構成単位(b)
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025076649000019.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">23</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">67</com:WidthMeasure> </com:Image>
を全構成単位に対して70モル%以上含むポリカーボネート樹脂(A)100重量部に対して脂肪酸エステル(B)0.01~10重量部を含むポリカーボネート樹脂組成物。
【選択図】なし
特許請求の範囲
【請求項1】

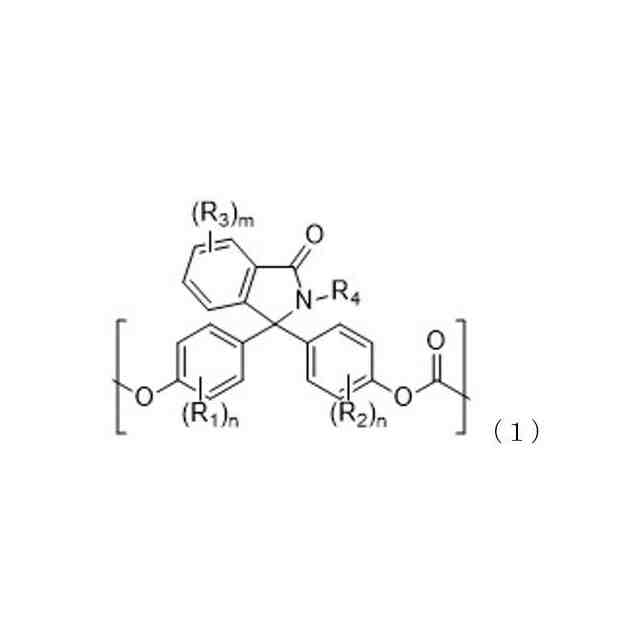

下記式(1)で表される構成単位(a)、および
JPEG
35
59
(式(1)中、R
1
、R
2
およびR
3
はそれぞれ独立して水素原子、ハロゲン原子、または炭素原子数1~3のアルキル基を表し、R
4
は炭素数1~12のアルキル基、炭素数6~12のアリール基、または炭素数7~13のアリール置換アルキル基を表し、n、mはそれぞれ独立して1~4の整数を表す。)

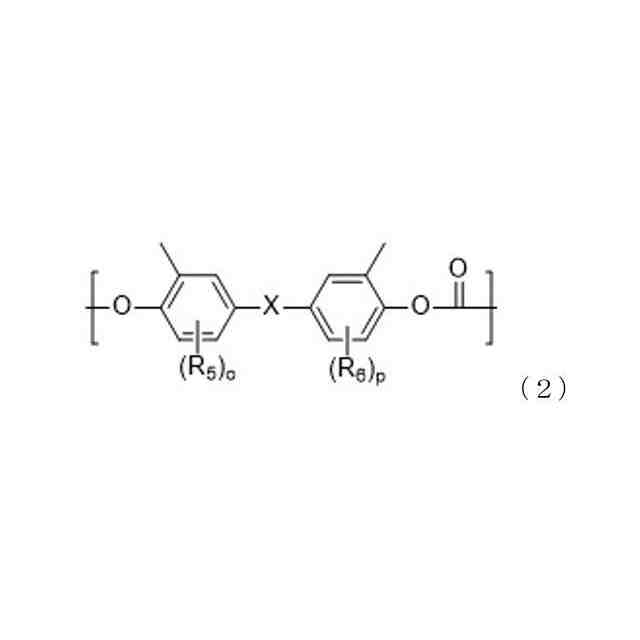

下記式(2)で表される構成単位(b)
JPEG
23
67
(式(2)中、R
5
およびR
6
はそれぞれ独立して水素原子、ハロゲン原子、または炭素原子数1~3のアルキル基を表し、оおよびpはそれぞれ独立して1~4の整数を表し、Xは単結合または下記式(3)からなる群より選択される少なくとも1種の基である。)

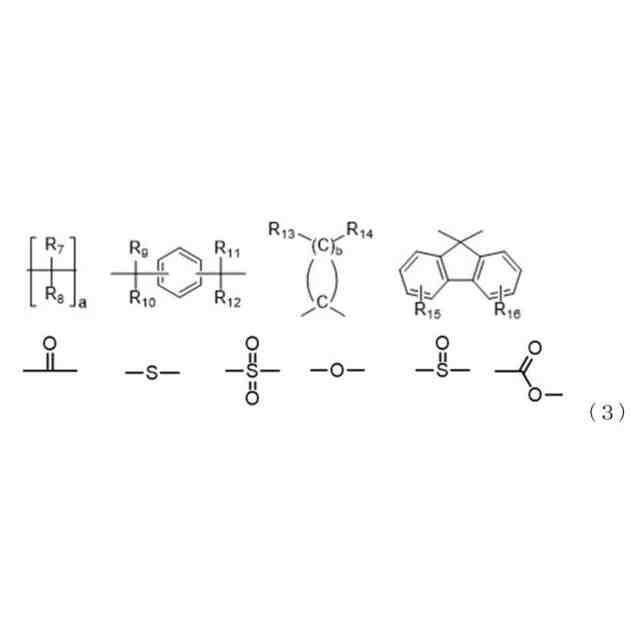

JPEG
36
103
(式(3)中、R
7
、R
8
、R
9
、R
10
、R
11
、R
12
、R
13
およびR
14
はそれぞれ独立して、水素原子、炭素原子数1~18のアルキル基、炭素原子数6~14のアリール基および炭素原子数7~20のアラルキル基からなる群より選ばれる少なくとも一つの基を表し、R
15
およびR
16
はそれぞれ独立して、水素原子、ハロゲン原子、炭素原子数1~18のアルキル基、炭素原子数1~10のアルコキシ基、炭素原子数6~20のシクロアルキル基、炭素原子数6~20のシクロアルコキシ基、炭素原子数2~10のアルケニル基、炭素原子数6~14のアリール基、炭素原子数6~10のアリールオキシ基、炭素原子数7~20のアラルキル基、炭素原子数7~20のアラルキルオキシ基、ニトロ基、アルデヒド基、シアノ基およびカルボキシル基からなる群より選ばれる少なくとも一つの基を表し、複数ある場合にはそれらは同一でも異なっていても良く、aは1~10の整数、bは4~7の整数である。)
を全構成単位に対して70モル%以上含むポリカーボネート樹脂(A)100重量部に対して脂肪酸エステル(B)0.01~10重量部を含むポリカーボネート樹脂組成物。
続きを表示(約 760 文字)
【請求項2】
前記構成単位(a)の含有量が全構成単位に対して10モル%以上である請求項1に記載のポリカーボネート樹脂組成物。
【請求項3】
前記構成単位(a)が2-フェニル-3,3-ビス(4-ヒドロキシフェニル)フタルイミジンまたは2-フェニル-3,3-ビス(4-ヒドロキシ-3-メチルフェニル)フタルイミジンから誘導される構成単位である請求項1に記載のポリカーボネート樹脂組成物。
【請求項4】
前記脂肪酸エステル(B)の炭素数が80以下である請求項1に記載のポリカーボネート樹脂組成物。
【請求項5】
前記脂肪酸エステル(B)が炭素数30以下のモノカルボン酸から誘導される脂肪酸エステルである請求項1に記載のポリカーボネート樹脂組成物。
【請求項6】
前記脂肪酸エステル(B)が炭素数30以下のアルコールから誘導される脂肪酸エステルである請求項1に記載のポリカーボネート樹脂組成物。
【請求項7】
JIS K5600に準拠して測定された鉛筆硬度がH以上である請求項1に記載のポリカーボネート樹脂組成物。
【請求項8】
ガラス転移温度が140~300℃である請求項1に記載のポリカーボネート樹脂組成物。
【請求項9】
ISO1133に準拠して測定されたメルトボリュームレート(300℃、1.2kgf(11.8N))が3~50cm
3
/10minである請求項1に記載のポリカーボネート樹脂組成物。
【請求項10】
2mm厚みの成形板で測定したヘイズ値が1.50%以下である請求項1に記載のポリカーボネート樹脂組成物。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本発明は、高い表面硬度を有し、耐摩耗性、耐熱性、透明性、低吸水性および流動性に優れたポリカーボネート樹脂組成物およびそれからなる成形品に関する。
続きを表示(約 1,600 文字)
【背景技術】
【0002】
ポリカーボネート樹脂は、透明性、耐衝撃性、耐熱性、寸法安定性に優れていることから、エンジニアリングプラスチックとして、電気・電子機器の筐体、自動車内装・外装部品、建材、家具、楽器、雑貨類などの幅広い分野で使用されている。さらに、無機ガラスと比較し、比重が低く軽量化が可能であり、生産性に優れているため、自動車等の窓用途に使用されている。
【0003】
さらに、ポリカーボネート樹脂を用いたシートやフィルムは、コーティング処理、積層体、表面修飾等の付加的な二次加工を施すことにより、自動車内装の各種表示装置、保護用部品として広く使用されている。
【0004】
しかしながら、コーティング処理を施していないポリカーボネート樹脂は、JIS K5600-5-4に記載の塗料一般試験方法-第5部:塗膜の機械的性質-第4節:引っかき硬度(鉛筆法)に準拠して測定したポリカーボネート樹脂の鉛筆硬度は2B程度に過ぎず、塗装レス材料として、表面に傷が付きやすいことが課題といえる。
【0005】
そこで、表面硬度の高い共重合ポリカーボネート樹脂(例えば、特許文献1)を用いることが知られている。また、2,2-ビス(4-ヒドロキシ-3-メチルフェニル)プロパンを構成単位とするポリカーボネートやコポリカーボネートとする方法が記載されている(例えば、特許文献2~6)。該ポリカーボネート樹脂は、表面硬度は向上するが、ポリカーボネート樹脂と比べて耐熱性が劣ることが課題である。
【0006】
さらに、特許文献7には2-フェニル-3,3-ビス(p-ヒドロキシフェニル)フタルイミジンを構成単位とするポリカーボネート樹脂が、電子写真感光体のバインダー樹脂として耐摩耗性に優れる旨が記載されている。しかしながら、耐傷付き性を上昇させるために剛直な構造を持つ構成単位を導入するとガラス転移温度が高くなり流動性が低下するという課題がある。
【0007】
ポリカーボネート樹脂の流動性を向上させる方法としては、脂肪酸エステルをポリカーボネート樹脂中に添加する方法が挙げられる(例えば、特許文献8~11)。また、特許文献12によると、表面硬度の高いポリカーボネート樹脂に脂肪酸エステルを添加することで流動性だけでなく耐摩耗性も向上する。しかしながら、上記ポリカーボネート樹脂組成物は脂肪酸エステルを添加することで、ガラス転移温度が著しく低下する。そのため、自動車内装部品の材料として使用できない場合がある。
【先行技術文献】
【特許文献】
【0008】
特許第5173803号公報
特開昭64-069625号公報
特開平08-183852号公報
特開平08-034846号公報
特開2002-117580号公報
特許第3768903号公報
特許第3297469号公報
特開2009-292962号公報
特開2011-80059号公報
特表2012-516792号公報
特表2019-516837号公報
特開2020-175550号公報
【発明の概要】
【発明が解決しようとする課題】
【0009】
上述したように、高い表面硬度を有し、耐摩耗性、耐熱性、透明性、低吸水性および流動性に優れたポリカーボネート樹脂組成物およびそれらからなる成形品が要求されている。
【0010】
そこで、本発明は、高い表面硬度を有し、耐摩耗性、耐熱性、透明性、低吸水性および流動性に優れたポリカーボネート樹脂組成物およびそれらからなる成形品を提供することを目的とする。
【課題を解決するための手段】

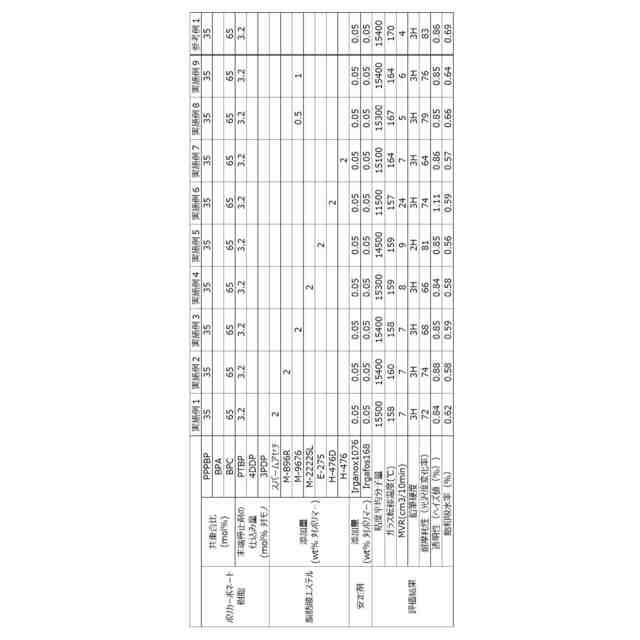

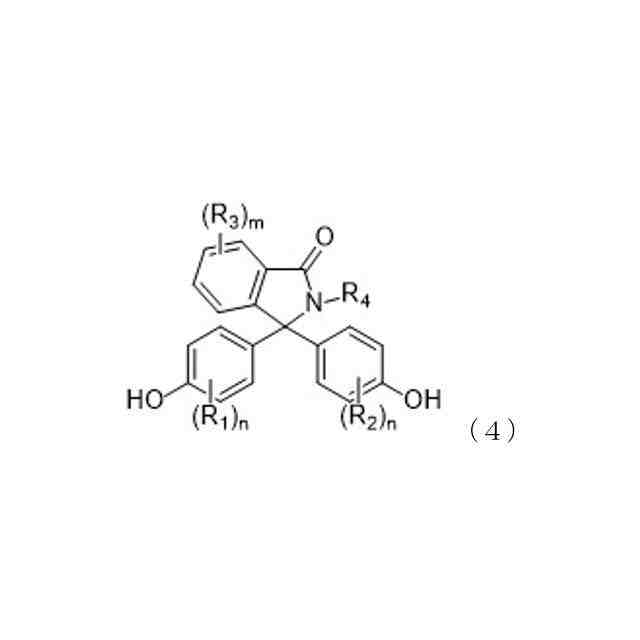

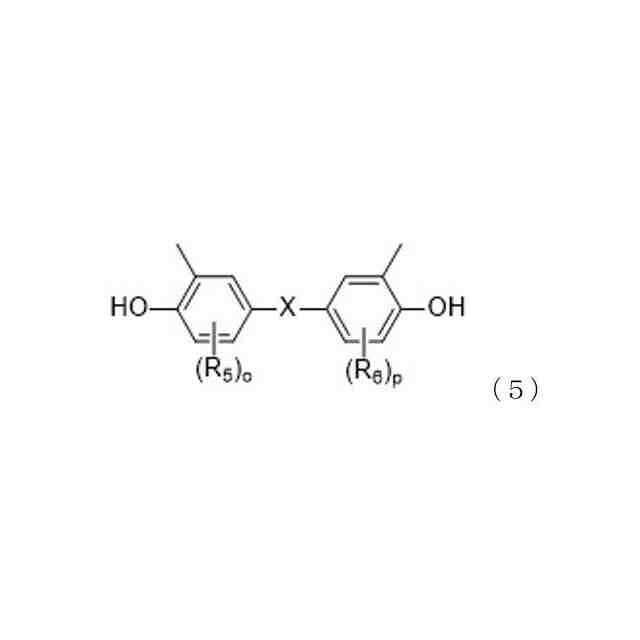

(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
東ソー株式会社
摺動部材
14日前
東ソー株式会社
ゴム組成物
8日前
東ソー株式会社
加飾フィルム
23日前
東レ株式会社
CPUソケット
1か月前
東ソー株式会社
加飾フィルム
23日前
東ソー株式会社
加飾フィルム
23日前
東レ株式会社
CPUソケット
1か月前
ユニチカ株式会社
ビスマレイミド
4日前
東ソー株式会社
ハロゲン含有ポリマー
1か月前
アイカ工業株式会社
光硬化性樹脂組成物
1日前
日本製紙株式会社
樹脂組成物
1か月前
東レ株式会社
ポリプロピレン系樹脂フィルム
24日前
株式会社クラベ
耐摩耗性絶縁組成物及び電線
14日前
東ソー株式会社
クロロプレンラテックス組成物
14日前
東ソー株式会社
クロロプレンラテックス組成物
14日前
株式会社イーテック
組成物
24日前
東レ株式会社
二軸配向ポリプロピレンフィルム
10日前
東ソー株式会社
セルロース樹脂含有樹脂組成物
1か月前
大日精化工業株式会社
樹脂成形品
23日前
横浜ゴム株式会社
ゴム組成物およびタイヤ
9日前
住友化学株式会社
ブロック共重合体
1か月前
東洋紡株式会社
熱収縮性ポリエステル系フィルム
9日前
株式会社大阪ソーダ
圧電デバイス用ポリマー材料
21日前
東ソー株式会社
組成物、ウレタン樹脂、および塗膜
1か月前
デンカ株式会社
樹脂シート
1か月前
信越ポリマー株式会社
アロイ樹脂組成物
3日前
サンユレック株式会社
ポリウレタン樹脂組成物
28日前
帝人フロンティア株式会社
繊維糸条の製造方法
1か月前
東ソー株式会社
クロロプレン重合体ラテックス組成物
1か月前
三菱ケミカル株式会社
樹脂組成物
1か月前
東ソー株式会社
エチレン-酢酸ビニル共重合体ペレット
28日前
日本化薬株式会社
光硬化性樹脂組成物およびその硬化物
1か月前
積水化学工業株式会社
熱伝導性樹脂組成物
1か月前
横浜ゴム株式会社
ゴム組成物
3日前
キヤノン株式会社
成形体及び硬化性組成物
24日前
三菱ケミカル株式会社
樹脂組成物及び成形体
1か月前
続きを見る
他の特許を見る
