特許ウォッチ

公開番号2025123670
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019272
出願日2024-02-13
発明の名称ポリカーボネート樹脂組成物およびそれよりなる成形品
出願人帝人株式会社
代理人個人
主分類C08L 69/00 20060101AFI20250818BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】流動性、剛性、耐湿熱性および熱安定性に優れ、高温成形しても樹脂劣化が少ないポリカーボネート樹脂組成物およびそれよりなる成形品を提供する。
【解決手段】(A)ポリカーボネート樹脂(A成分)50～95重量部および(B)ポリエステル樹脂(B成分)5～50重量部よりなる樹脂成分100重量部に対し、(C)無機充填剤(C成分)を5～80重量部、(D)3価のリン化合物(D成分)を0.005～3.0重量部並びに(E)ホスフェイト金属塩(E成分)を0.035～3.0重量部含有するポリカーボネート樹脂組成物。
【選択図】なし
特許請求の範囲【請求項１】
（Ａ）ポリカーボネート樹脂（Ａ成分）５０～９５重量部および（Ｂ）ポリエステル樹脂（Ｂ成分）５～５０重量部よりなる樹脂成分１００重量部に対し、（Ｃ）無機充填剤（Ｃ成分）を５～８０重量部、（Ｄ）３価のリン化合物（Ｄ成分）を０．００５～３．０重量部並びに（Ｅ）ホスフェイト金属塩（Ｅ成分）を０．０３５～３．０重量部含有するポリカーボネート樹脂組成物。
続きを表示（約 240 文字）【請求項２】
Ｂ成分が、ポリエチレンテレフタレート樹脂およびポリブチレンテレフタレート樹脂からなる群より選ばれる少なくとも１種のポリエステル樹脂である請求項１に記載の樹脂組成物。
【請求項３】
Ｃ成分がガラス繊維である請求項１または２に記載の樹脂組成物。
【請求項４】
Ｅ成分がステアリルアシッドホスフェイト亜鉛塩である請求項１または２に記載の樹脂組成物。
【請求項５】
請求項１または２に記載の樹脂組成物よりなる成形品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、流動性、剛性、耐湿熱性および熱安定性に優れ、高温成形しても樹脂劣化が少ないポリカーボネート樹脂組成物およびそれよりなる成形品に関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
ポリカーボネート樹脂は、優れた機械特性および熱的特性を有しているため、自動車分野、ＯＡ機器分野および電子電気機器分野などを中心に様々な用途で利用されている。また、ポリカーボネート樹脂とポリエステル樹脂とをアロイ化した樹脂は、優れた機械特性および耐薬品性の特性を有していることから、自動車分野で広く利用されている。こうした背景において、更なる機械特性の改善のために無機充填剤で強化されたポリカーボネート樹脂とポリエステル樹脂からなる樹脂組成物も開示されているが熱安定性が損なわれる問題がある。そのため、これまで熱安定性を向上させる検討がなされてきた。特許文献１では、ポリカーボネート樹脂とポリエステル樹脂とをアロイ化した樹脂にホスフェイトを配合する方法が開示されている。しかしながら、この方法では熱安定性は向上するものの耐湿熱性が悪化する。特許文献２では、ポリカーボネート樹脂と脂環式ポリエステル樹脂とをアロイ化した樹脂にホスフェイト金属塩を配合する方法が開示されている。しかしながら、この方法では熱安定性の改善効果がみられるものの、薄肉形状の製品を想定した高温成形の場合、熱安定性の改善は不十分であり、更なる改善が求められている。
【先行技術文献】
【特許文献】
【０００３】
特許第５６４０７３４号公報
特許第５０４０２２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記を鑑み、本発明の目的は流動性、剛性、耐湿熱性および熱安定性に優れ、高温成形しても樹脂劣化が少ないポリカーボネート樹脂組成物およびそれよりなる成形品を提供することにある。
【課題を解決するための手段】
【０００５】
本発明によれば、上記課題は、下記構成により解決される。
１．（Ａ）ポリカーボネート樹脂（Ａ成分）５０～９５重量部および（Ｂ）ポリエステル樹脂（Ｂ成分）５～５０重量部よりなる樹脂成分１００重量部に対し、（Ｃ）無機充填剤（Ｃ成分）を５～８０重量部、（Ｄ）３価のリン化合物（Ｄ成分）を０．００５～３．０重量部並びに（Ｅ）ホスフェイト金属塩（Ｅ成分）を０．０３５～３．０重量部含有するポリカーボネート樹脂組成物。
２．Ｂ成分が、ポリエチレンテレフタレート樹脂およびポリブチレンテレフタレート樹脂からなる群より選ばれる少なくとも１種のポリエステル樹脂である前項１に記載の樹脂組成物。
３．Ｃ成分がガラス繊維である前項１または２に記載の樹脂組成物。
４．Ｅ成分がステアリルアシッドホスフェイト亜鉛塩である前項１～３のいずれかに記載の樹脂組成物。
５．前項１～４のいずれかに記載の樹脂組成物よりなる成形品。
【発明の効果】
【０００６】
本発明のポリカーボネート樹脂組成物は、流動性、剛性、耐湿熱性および熱安定性に優れ、高温成形しても樹脂劣化が少ないことから、電気・電子用途、機械用途、ＯＡ用途、自動車内外装部品、医療用途およびその他の各種用途において幅広く有用である。中でも自動車用内外装部品として極めて有用な成形品を提供するものであり、本発明の奏する産業上の効果は極めて大きい。
【発明を実施するための形態】
【０００７】
以下、本発明の詳細について更に説明する。
【０００８】
（Ａ成分：ポリカーボネート樹脂）
本発明において使用されるポリカーボネート樹脂は、二価フェノールとカーボネート前駆体とを反応させて得られるものである。反応方法の一例として界面重合法、溶融エステル交換法、カーボネートプレポリマーの固相エステル交換法および環状カーボネート化合物の開環重合法などを挙げることができる。
【０００９】

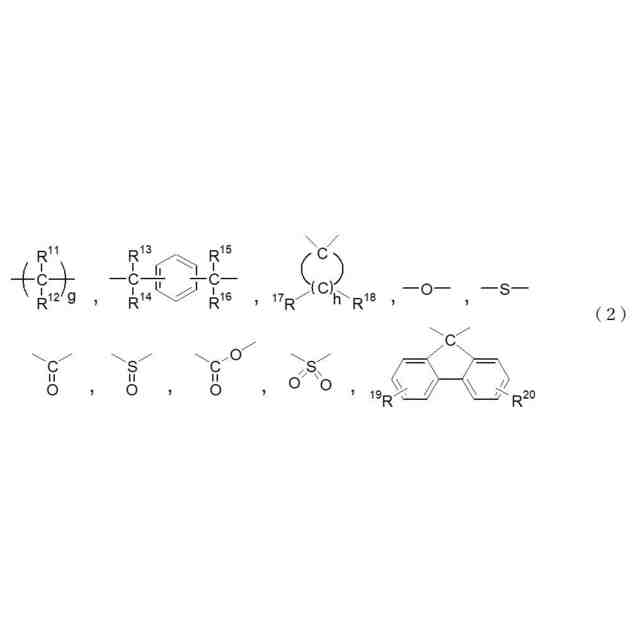

ここで使用される二価フェノールの代表的な例としては、ハイドロキノン、レゾルシノール、４，４’－ビフェノール、１，１－ビス（４－ヒドロキシフェニル）エタン、２，２－ビス（４－ヒドロキシフェニル）プロパン（通称ビスフェノールＡ）、２，２－ビス（４－ヒドロキシ－３－メチルフェニル）プロパン、２，２－ビス（４－ヒドロキシフェニル）ブタン、１，１－ビス（４－ヒドロキシフェニル）－１－フェニルエタン、１，１－ビス（４－ヒドロキシフェニル）シクロヘキサン、１，１－ビス（４－ヒドロキシフェニル）－３，３，５－トリメチルシクロヘキサン、２，２－ビス（４－ヒドロキシフェニル）ペンタン、４，４’－（Ｐ－フェニレンジイソプロピリデン）ジフェノール、４，４’－（ｍ－フェニレンジイソプロピリデン）ジフェノール、１，１－ビス（４－ヒドロキシフェニル）－４－イソプロピルシクロヘキサン、ビス（４－ヒドロキシフェニル）オキシド、ビス（４－ヒドロキシフェニル）スルフィド、ビス（４－ヒドロキシフェニル）スルホキシド、ビス（４－ヒドロキシフェニル）スルホン、ビス（４－ヒドロキシフェニル）ケトン、ビス（４－ヒドロキシフェニル）エステル、ビス（４－ヒドロキシ－３－メチルフェニル）スルフィド、９，９－ビス（４－ヒドロキシフェニル）フルオレンおよび９，９－ビス（４－ヒドロキシ－３－メチルフェニル）フルオレンなどが挙げられる。好ましい二価フェノールは、ビス（４－ヒドロキシフェニル）アルカンであり、なかでも耐衝撃性の点からビスフェノールＡが特に好ましく、汎用されている。
【００１０】
本発明では、汎用のポリカーボネート樹脂であるビスフェノールＡ系のポリカーボネート樹脂以外にも、他の２価フェノール類を用いて製造した特殊なポリカーボネ－ト樹脂をＡ成分として使用することが可能である。例えば、２価フェノール成分の一部又は全部として、４，４’－（ｍ－フェニレンジイソプロピリデン）ジフェノール（以下“ＢＰＭ”と略称することがある）、１，１－ビス（４－ヒドロキシフェニル）シクロヘキサン、１，１－ビス（４－ヒドロキシフェニル）－３，３，５－トリメチルシクロヘキサン（以下“Ｂｉｓ－ＴＭＣ”と略称することがある）、９，９－ビス（４－ヒドロキシフェニル）フルオレン及び９，９－ビス（４－ヒドロキシ－３－メチルフェニル）フルオレン（以下“ＢＣＦ”と略称することがある）を用いたポリカーボネ－ト樹脂（単独重合体又は共重合体）は、吸水による寸法変化や形態安定性の要求が特に厳しい用途に適当である。これらのＢＰＡ以外の２価フェノールは、該ポリカーボネート樹脂を構成する２価フェノール成分全体の５モル％以上、特に１０モル％以上、使用するのが好ましい。殊に、高剛性かつより良好な耐湿熱性が要求される場合には、樹脂組成物を構成するＡ成分が次の（１）～（３）の共重合ポリカーボネート樹脂であるのが特に好適である。
（１）該ポリカーボネート樹脂を構成する２価フェノール成分１００モル％中、ＢＰＭが２０～８０モル％（より好適には４０～７５モル％、さらに好適には４５～６５モル％）であり、かつＢＣＦが２０～８０モル％（より好適には２５～６０モル％、さらに好適には３５～５５モル％）である共重合ポリカーボネート樹脂。
（２）該ポリカーボネート樹脂を構成する２価フェノール成分１００モル％中、ＢＰＡが１０～９５モル％（より好適には５０～９０モル％、さらに好適には６０～８５モル％）であり、かつＢＣＦが５～９０モル％（より好適には１０～５０モル％、さらに好適には１５～４０モル％）である共重合ポリカーボネート樹脂。
（３）該ポリカーボネート樹脂を構成する２価フェノール成分１００モル％中、ＢＰＭが２０～８０モル％（より好適には４０～７５モル％、さらに好適には４５～６５モル％）であり、かつＢｉｓ－ＴＭＣが２０～８０モル％（より好適には２５～６０モル％、さらに好適には３５～５５モル％）である共重合ポリカーボネート樹脂。

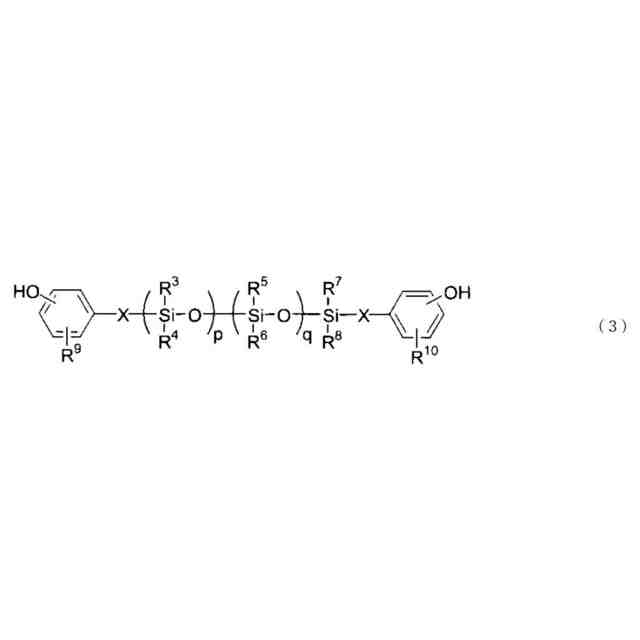

（【００１１】以降は省略されています）

関連特許
