特許ウォッチ

公開番号2025063426
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2023172605
出願日2023-10-04
発明の名称織物および繊維製品
出願人帝人株式会社
代理人個人
主分類D03D 15/513 20210101AFI20250409BHJP(織成)
要約【課題】優れた伸縮性だけでなく、十分な難燃性を有し、抗ピリング性にも優れた織物、および該織物を用いてなる繊維製品を提供する。
【解決手段】難燃繊維として難燃剤を含むメタ型全芳香族ポリアミド繊維を含む紡績糸と、難燃剤を含み、2成分がサイドバイサイド型または偏心芯鞘型に貼り合わされた複合繊維からなる糸条とを含む複合糸を含むことを特徴とする織物。
【選択図】なし
特許請求の範囲【請求項１】
難燃繊維として難燃剤を含むメタ型全芳香族ポリアミド繊維を含む紡績糸と、難燃剤を含み、２成分がサイドバイサイド型または偏心芯鞘型に貼り合わされた複合繊維からなる糸条とを含む複合糸を含むことを特徴とする織物。
続きを表示（約 720 文字）【請求項２】
織物において、難燃繊維が織物重量に対して６５～８５重量％の範囲内であり、かつ前記複合繊維の重量比率が織物重量に対して１５～３５重量％の範囲内である、請求項１に記載の織物。
【請求項３】
前記複合繊維からなる糸条が、単繊維繊度０．５～１０．０ｄｔｅｘ、かつ総繊度２０～２００ｄｔｅｘのマルチフィラメントである、請求項１に記載の織物。
【請求項４】
前記複合繊維を構成する２成分のうち少なくとも１成分がリサイクル由来または植物由来である、請求項１に記載の織物。
【請求項５】
織物の経糸および緯糸のうち、前記複合糸が配された方向の伸長率が１０～５０％の範囲内である、請求項１に記載の織物。
【請求項６】
織物の経糸および緯糸のうち、前記複合糸が配された方向の伸長回復率が７０％以上である、請求項１に記載の織物。
【請求項７】
織物の目付けが２８０ｇ／ｍ
２
以下である、請求項１に記載の織物。
【請求項８】
ＪＩＳＬ１０７６－２０１２Ａ法ＩＣＩ型１０時間で測定される抗ピリング性が４級以上である、請求項１に記載の織物。
【請求項９】
ＪＩＳＫ７２０１により測定される限界酸素指数が２８以上である、請求項１に記載の織物。
【請求項１０】
請求項１～９のいずれかに記載された織物を用いてなり、消防服、防火服、執務服、モータースポーツ用レーシングスーツ、作業服、手袋、帽子、ベスト、シート、テント、膜材、幌、建築資材、住宅材、および車両内装材からなる群より選択される繊維製品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、優れた伸縮性だけでなく、十分な難燃性を有し、抗ピリング性にも優れた織物、および該織物を用いてなる繊維製品に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、消防、電力、化学会社など火炎に晒される可能性のある作業に従事する人々が着用する作業服として難燃布帛が用いられている。この難燃布帛は、メタ型全芳香族ポリアミド繊維やパラ型全芳香族ポリアミド繊維をはじめとする難燃性繊維を主体として使用しており、一般的には伸縮性の付与は難しいとされている。
【０００３】
難燃性繊維を使った布帛に伸縮性を付与するため、弾性糸を用いる方法（例えば、特許文献１～３参照）や難燃性繊維に撚りをかけた後に熱セットし解撚する方法（例えば、特許文献４～６参照）などが提案されている。
また、弾性糸を用いた布帛では、耐熱性、難燃性、耐薬品性とくに耐塩素性が低いことによる通常の使用および洗濯時の伸縮性の急激な低下などの問題があった。
【０００４】
上記問題を解決するため、難燃性繊維を含む紡績糸と、２成分がサイドバイサイド型または偏心芯鞘型に貼り合わされた複合繊維からなる糸条とを含む複合糸を用いて織物を提供する方法が提案されているが（例えば、特許文献７）、高い伸長率を得るためには、複合繊維の織物全体に占める混率を大きくせざるを得ず、十分な難燃性が得られないという問題があった。
【先行技術文献】
【特許文献】
【０００５】
特開２００３－１９３３１４号公報
特開２００６－１２４８６５号公報
特開２００７－９３７８号公報
特開２００１－２４８０２７号公報
特開２００５－３０７４２９号公報
特開２００８－１９０１０３号公報
特開２０１４－２４０５３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は上記の背景に鑑みなされたものであり、その目的は、優れた伸縮性だけでなく、十分な難燃性を有し、抗ピリング性にも優れた織物、および該織物を用いてなる繊維製品を提供することにある。
【課題を解決するための手段】
【０００７】
本発明者は上記の課題を達成するため鋭意検討した結果、本発明を完成するに至った。かくして、本発明によれば以下の発明が提供される。
１．難燃繊維として難燃剤を含むメタ型全芳香族ポリアミド繊維を含む紡績糸と、難燃剤を含み、２成分がサイドバイサイド型または偏心芯鞘型に貼り合わされた複合繊維からなる糸条とを含む複合糸を含むことを特徴とする織物。
２．織物において、難燃繊維の重量比率が織物重量に対して６５～８５重量％の範囲内であり、かつ前記複合繊維の重量比率が織物重量に対して１５～３５重量％の範囲内である、上記１に記載の織物。
３．前記複合繊維からなる糸条が、単繊維繊度０．５～１０．０ｄｔｅｘ、かつ総繊度２０～２００ｄｔｅｘのマルチフィラメントである、上記１または２に記載の織物。
４．前記複合繊維を構成する２成分のうち少なくとも１成分がリサイクル由来または植物由来である、上記１～３のいずれかに記載の織物。
５．織物の経糸および緯糸のうち、前記複合糸が配された方向の伸長率が１０～５０％の範囲内である、上記１～４のいずれかに記載の織物。
６．織物の経糸および緯糸のうち、前記複合糸が配された方向の伸長回復率が７０％以上である、上記１～５のいずれかに記載の織物。
７．織物の目付けが２８０ｇ／ｍ
２
以下である、上記１～６のいずれかに記載の織物。
８．ＪＩＳＬ１０７６－２０１２Ａ法ＩＣＩ型１０時間で測定される抗ピリング性が４級以上である、上記１～７のいずれかに記載の織物。
９．ＪＩＳＫ７２０１により測定される限界酸素指数が２８以上である、上記１～８のいずれかに記載の織物。
１０．上記１～９のいずれかに記載された織物を用いてなり、消防服、防火服、執務服、モータースポーツ用レーシングスーツ、作業服、手袋、帽子、ベスト、シート、テント、膜材、幌、建築資材、住宅材、および車両内装材からなる群より選択される繊維製品。
【発明の効果】
【０００８】
本発明によれば、優れた伸縮性だけでなく、十分な難燃性を有し、抗ピリング性にも優れた織物、および該織物を用いてなる繊維製品が得られる。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態について詳細に説明する。まず、本発明において、紡績糸は、ＪＩＳＫ７２０１により測定される限界酸素指数が２５以上の難燃性繊維（以下、単に「難燃性繊維」ということもある。）を含む。
【００１０】
かかる難燃性繊維としては、メタ型全芳香族ポリアミド繊維（メタ系アラミド繊維）、パラ型全芳香族ポリアミド繊維（パラ系アラミド繊維）、ポリパラフェニレンベンズオキサゾール繊維、ポリベンゾイミダゾール繊維、ポリイミド繊維、ポリエーテルイミド繊維、ポリアミドイミド繊維、炭素繊維、ポリフェニレンサルファイド繊維、ポリ塩化ビニル繊維、難燃レーヨン、モダアクリル繊維、難燃アクリル繊維、難燃ポリエステル繊維、難燃ビニロン繊維、メラミン繊維、フッ素繊維、難燃ウール、難燃コットンなどが例示される。これらの難燃性繊維を１種または２種以上用いることができる。ただし、後記の難燃剤入り複合繊維は除外するものとする。

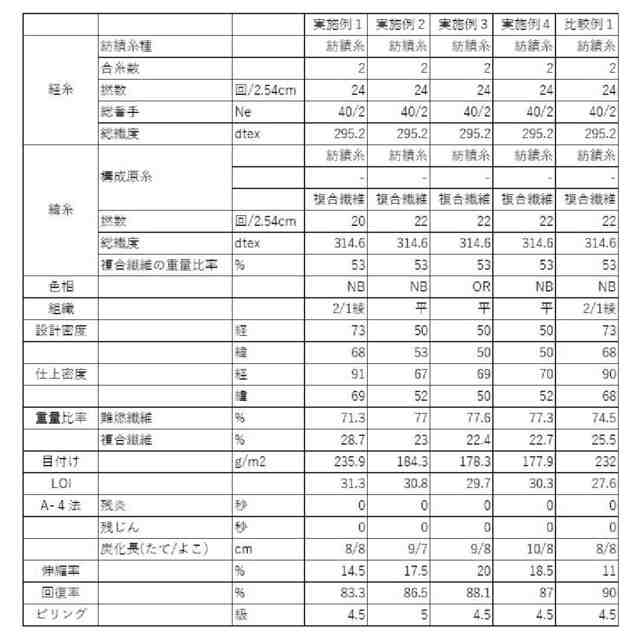

（【００１１】以降は省略されています）

関連特許
