特許ウォッチ

公開番号2025111004
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2024005126
出願日2024-01-17
発明の名称熱可塑性樹脂組成物およびそれよりなる成形品
出願人帝人株式会社
代理人個人
主分類C08L 101/00 20060101AFI20250723BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】過酷な加工条件下であっても、離型性および寸法安定性に優れ、衝撃特性低下が少なくかつリサイクル性にも優れた熱可塑性樹脂組成物およびそれよりなる成形品を提供する。
【解決手段】(A)熱可塑性樹脂(A成分)100重量部に対し、(B)1-ドコサノールおよび1-オクタコサノールよりなる群より選ばれる少なくとも1種のアルコールから誘導される構成単位を含有する脂肪酸エステル樹脂(B成分)を0.01～1重量部、(C)無機充填材(C成分)を1～150重量部、(D)酸価が0.01～0.30mgKOH/gであるホスホン酸エステル(D-1成分)、酸価が10～200mgKOH/gである酸性リン酸エステル(D-2成分)、トリアルキルホスフェート(D-3成分)およびステアリルホスフェート亜鉛塩(D-4成分)よりなる群より選ばれる少なくとも1種のリン酸エステル(D成分)を0.001～1重量部含有する熱可塑性樹脂組成物。
【選択図】なし
特許請求の範囲【請求項１】
（Ａ）熱可塑性樹脂（Ａ成分）１００重量部に対し、（Ｂ）１－ドコサノールおよび１－オクタコサノールよりなる群より選ばれる少なくとも１種のアルコールから誘導される構成単位を含有する脂肪酸エステル樹脂（Ｂ成分）を０．０１～１重量部、（Ｃ）無機充填材(Ｃ成分)を１～１５０重量部、（Ｄ）酸価が０．０１～０．３０ｍｇＫＯＨ／ｇであるホスホン酸エステル（Ｄ－１成分）、酸価が１０～２００ｍｇＫＯＨ／ｇである酸性リン酸エステル（Ｄ－２成分）、トリアルキルホスフェート(Ｄ－３成分)およびステアリルホスフェート亜鉛塩(Ｄ－４成分)よりなる群より選ばれる少なくとも１種のリン酸エステル（Ｄ成分）を０．００１～１重量部含有する熱可塑性樹脂組成物。
続きを表示（約 700 文字）【請求項２】
Ａ成分が、（Ａ－１）ポリカーボネート樹脂（Ａ－１成分）、（Ａ－２）ＡＢＳ樹脂（Ａ－２成分）、（Ａ－３）Ｂ成分を除くポリエステル樹脂（Ａ－３成分）、（Ａ－４）ＡＳ樹脂（Ａ－４成分）、（Ａ－５）ＰＳ樹脂（Ａ－５成分）および（Ａ－６）ＡＡＳ樹脂（Ａ－６成分）からなる群より選ばれる少なくとも１種の熱可塑性樹脂である請求項１に記載の熱可塑性樹脂組成物。
【請求項３】
Ａ－１成分の含有量がＡ成分１００重量部中４０～１００重量部である請求項１または２に記載の熱可塑性樹脂組成物。
【請求項４】
Ｃ成分が、（Ｃ－１）ガラス繊維（Ｃ－１成分）、（Ｃ－２）板状ガラス充填材（Ｃ－２成分）、（Ｃ－３）繊維状炭素充填材（Ｃ－３成分）、（Ｃ－４）非繊維状炭素充填材（Ｃ－４成分）および（Ｃ－５）珪酸塩鉱物（Ｃ－５成分）からなる群より選ばれる少なくとも１種の無機充填材である請求項１または２に記載の熱可塑性樹脂組成物。
【請求項５】
Ｄ成分が、トリエチルホスホノアセテートである請求項１または２に記載の熱可塑性樹脂組成物。
【請求項６】
Ｄ成分が、トリメチルホスフェートである請求項１または２に記載の熱可塑性樹脂組成物。
【請求項７】
Ｂ成分の融点が８０～９５℃である請求項１または２に記載の熱可塑性樹脂組成物。
【請求項８】
Ｂ成分の酸価が５０ｍｇＫＯＨ／ｇ以下である請求項１または２に記載の熱可塑性樹脂組成物。
【請求項９】
請求項１または２に記載の熱可塑性樹脂組成物よりなる成形品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、過酷な加工条件下であっても、離型性および寸法安定性に優れ、衝撃特性低下が少なくかつリサイクル性にも優れた熱可塑性樹脂組成物およびそれよりなる成形品に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
熱可塑性樹脂組成物は、電気・電子・ＯＡ機器の筐体や部品、自動車用内装・外装部品、家具、楽器、雑貨類などの幅広い分野で使用されている。特に近年では持続可能な社会の実現のために、熱可塑性樹脂組成物に対して高いリサイクル性が望まれている。一方、熱可塑性樹脂組成物に熱安定剤としてリン系化合物を用いることは広く知られている。特許文献１にはポリカーボネート系樹脂およびポリエステル樹脂からなる樹脂成分に特定のリン系化合物を添加することが開示されている。特許文献２にはリン系化合物を併用することが開示されている。しかしながら、既存の方法では未だ成形加工時の熱安定性は不十分であり、特に薄肉軽量化が求められる用途では成形条件が高温となる傾向にあり熱安定性が不十分となるケースが増えている。更に、製品を再度リサイクルして使用する要求も高く、過酷な加工条件下であっても物性低下が少なく、リサイクル性にも優れる熱可塑性樹脂組成物への要求に満足できる材料を提案する必要が高まっている。
【先行技術文献】
【特許文献】
【０００３】
特許第４９８３４２７号公報
特許第５６４０７３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、過酷な加工条件下であっても、離型性および寸法安定性に優れ、衝撃特性低下が少なくかつリサイクル性にも優れた熱可塑性樹脂組成物およびそれよりなる成形品を提供することにある。
【課題を解決するための手段】
【０００５】
本発明者らは、かかる課題を解決するため鋭意検討した結果、熱可塑性樹脂に特定のアルコール成分を有する脂肪酸エステル樹脂、無機充填材および特定のリン酸エステルを配合することで、過酷な加工条件下であっても、離型性および寸法安定性に優れ、衝撃特性低下が少なくかつリサイクル性にも優れた熱可塑性樹脂組成物およびそれよりなる成形品を提供できることを見出し、本発明に到達した。
【０００６】
すなわち、本発明は以下のとおりである。
１．（Ａ）熱可塑性樹脂（Ａ成分）１００重量部に対し、（Ｂ）１－ドコサノールおよび１－オクタコサノールよりなる群より選ばれる少なくとも１種のアルコールから誘導される構成単位を含有する脂肪酸エステル樹脂（Ｂ成分）を０．０１～１重量部、（Ｃ）無機充填材(Ｃ成分)を１～１５０重量部、（Ｄ）酸価が０．０１～０．３０ｍｇＫＯＨ／ｇであるホスホン酸エステル（Ｄ－１成分）、酸価が１０～２００ｍｇＫＯＨ／ｇである酸性リン酸エステル（Ｄ－２成分）、トリアルキルホスフェート(Ｄ－３成分)およびステアリルホスフェート亜鉛塩(Ｄ－４成分)よりなる群より選ばれる少なくとも１種のリン酸エステル（Ｄ成分）を０．００１～１重量部含有する熱可塑性樹脂組成物。
２．Ａ成分が、（Ａ－１）ポリカーボネート樹脂（Ａ－１成分）、（Ａ－２）ＡＢＳ樹脂（Ａ－２成分）、（Ａ－３）Ｂ成分を除くポリエステル樹脂（Ａ－３成分）、（Ａ－４）ＡＳ樹脂（Ａ－４成分）、（Ａ－５）ＰＳ樹脂（Ａ－５成分）および（Ａ－６）ＡＡＳ樹脂（Ａ－６成分）からなる群より選ばれる少なくとも１種の熱可塑性樹脂である前項１に記載の熱可塑性樹脂組成物。
３．Ａ－１成分の含有量がＡ成分１００重量部中４０～１００重量部である前項１または２に記載の熱可塑性樹脂組成物。
４．Ｃ成分が、（Ｃ－１）ガラス繊維（Ｃ－１成分）、（Ｃ－２）板状ガラス充填材（Ｃ－２成分）、（Ｃ－３）繊維状炭素充填材（Ｃ－３成分）、（Ｃ－４）非繊維状炭素充填材（Ｃ－４成分）および（Ｃ－５）珪酸塩鉱物（Ｃ－５成分）からなる群より選ばれる少なくとも１種の無機充填材である前項１～３のいずれかに記載の熱可塑性樹脂組成物。
５．Ｄ成分が、トリエチルホスホノアセテートである前項１～４のいずれかに記載の熱可塑性樹脂組成物。
６．Ｄ成分が、トリメチルホスフェートである前項１～４のいずれかに記載の熱可塑性樹脂組成物。
７．Ｂ成分の融点が８０～９５℃である前項１～６のいずれかに記載の熱可塑性樹脂組成物。
８．Ｂ成分の酸価が５０ｍｇＫＯＨ／ｇ以下である前項１～７のいずれかに記載の熱可塑性樹脂組成物。
９．前項１～８のいずれかに記載の熱可塑性樹脂組成物よりなる成形品。
【０００７】
以下、本発明について具体的に説明する。
【０００８】
＜Ａ成分：熱可塑性樹脂組成物＞
本発明のＡ成分として使用される熱可塑性樹脂はポリカーボネート樹脂、ＡＢＳ樹脂、Ｂ成分を除くポリエステル樹脂、ＡＳ樹脂、ＰＳ樹脂、ＡＡＳ樹脂、ＡＥＳ樹脂、ポリアミド樹脂、ポリオレフィン樹脂、フッ素系樹脂、ＰＰＳ樹脂、ＰＥＥＫ樹脂、ポリアリレート樹脂、ポリアセタール樹脂等であることが好ましく、ポリカーボネート樹脂、ＡＢＳ樹脂、Ｂ成分を除くポリエステル樹脂、ＡＳ樹脂、ＰＳ樹脂およびＡＡＳ樹脂からなる群より選ばれる少なくとも１種の熱可塑性樹脂であることがより好ましい。
【０００９】
＜Ａ－１成分：ポリカーボネート樹脂＞
本発明のＡ－１成分として使用されるポリカーボネート樹脂は、二価フェノールとカーボネート前駆体とを反応させて得られるものである。反応方法の一例として界面重合法、溶融エステル交換法、カーボネートプレポリマーの固相エステル交換法、および環状カーボネート化合物の開環重合法などを挙げることができる。
【００１０】

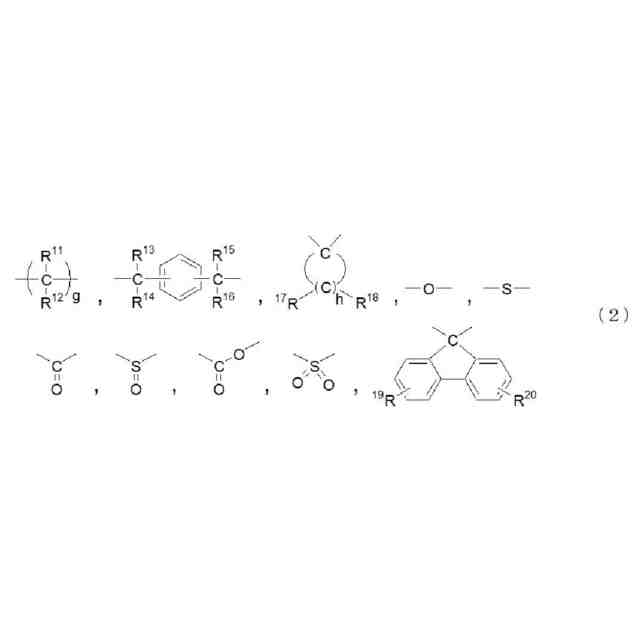

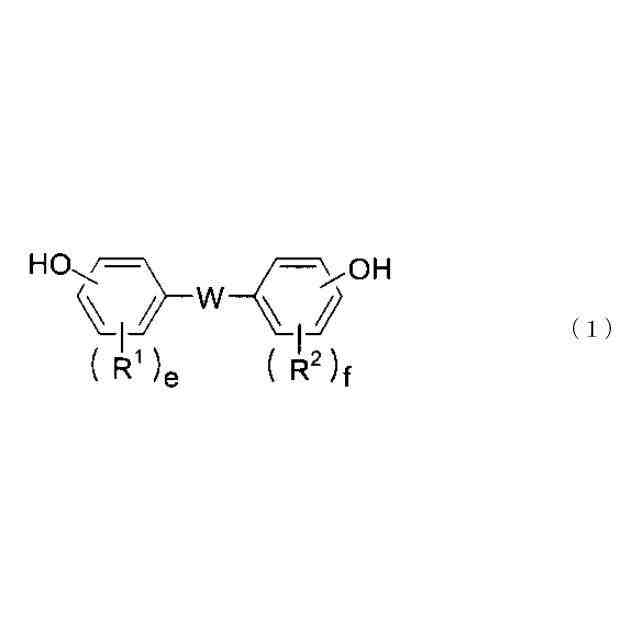

ここで使用される二価フェノールの代表的な例としては、ハイドロキノン、レゾルシノール、４，４’－ビフェノール、１，１－ビス（４－ヒドロキシフェニル）エタン、２，２－ビス（４－ヒドロキシフェニル）プロパン（通称ビスフェノールＡ）、２，２－ビス（４－ヒドロキシ－３－メチルフェニル）プロパン、２，２－ビス（４－ヒドロキシフェニル）ブタン、１，１－ビス（４－ヒドロキシフェニル）－１－フェニルエタン、１，１－ビス（４－ヒドロキシフェニル）シクロヘキサン、１，１－ビス（４－ヒドロキシフェニル）－３，３，５－トリメチルシクロヘキサン、２，２－ビス（４－ヒドロキシフェニル）ペンタン、４，４’－（ｐ－フェニレンジイソプロピリデン）ジフェノール、４，４’－（ｍ－フェニレンジイソプロピリデン）ジフェノール、１，１－ビス（４－ヒドロキシフェニル）－４－イソプロピルシクロヘキサン、ビス（４－ヒドロキシフェニル）オキシド、ビス（４－ヒドロキシフェニル）スルフィド、ビス（４－ヒドロキシフェニル）スルホキシド、ビス（４－ヒドロキシフェニル）スルホン、ビス（４－ヒドロキシフェニル）ケトン、ビス（４－ヒドロキシフェニル）エステル、ビス（４－ヒドロキシ－３－メチルフェニル）スルフィド、９，９－ビス（４－ヒドロキシフェニル）フルオレンおよび９，９－ビス（４－ヒドロキシ－３－メチルフェニル）フルオレンなどが挙げられる。好ましい二価フェノールは、ビス（４－ヒドロキシフェニル）アルカンであり、なかでも耐衝撃性の点からビスフェノールＡが特に好ましく、汎用されている。
（【００１１】以降は省略されています）

関連特許
