TOP特許意匠商標
特許ウォッチ Twitter
公開番号2025114049
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024008457
出願日2024-01-24
発明の名称ポリカーボネート樹脂組成物およびそれからなる成形品
出願人帝人株式会社
代理人個人
主分類C08L 69/00 20060101AFI20250729BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】難燃性および成形加工性に優れるポリカーボネート樹脂組成物およびそれからなる成形品を提供する。
【解決手段】(A)二価フェノール化合物から誘導されるカーボネート構成単位、(B)シロキサン構成単位および(C)9,9-ビス(4-ヒドロキシ-3-アルキルフェニル)フルオレンまたはそれから誘導される構成単位を含み、全構成単位(100重量%)中、(B)シロキサン構成単位に由来するSi元素量が0.3~30.0重量%の範囲であって、かつ(C)9,9-ビス(4-ヒドロキシ-3-アルキルフェニル)フルオレンまたはそれから誘導される構成単位の含有量が1.0~40重量%の範囲であるポリカーボネート樹脂組成物。
【選択図】なし
特許請求の範囲【請求項1】
(A)二価フェノール化合物から誘導されるカーボネート構成単位、(B)シロキサン構成単位および(C)9,9-ビス(4-ヒドロキシ-3-アルキルフェニル)フルオレンまたはそれから誘導される構成単位を含み、全構成単位(100重量%)中、(B)シロキサン構成単位に由来するSi元素量が0.3~30.0重量%の範囲であって、かつ(C)9,9-ビス(4-ヒドロキシ-3-アルキルフェニル)フルオレンまたはそれから誘導される構成単位の含有量が1.0~40重量%の範囲であるポリカーボネート樹脂組成物。
続きを表示(約 1,000 文字)【請求項2】
(A)二価フェノール化合物から誘導されるカーボネート構成単位、(B)シロキサン構成単位および(C)9,9-ビス(4-ヒドロキシ-3-アルキルフェニル)フルオレンまたはそれから誘導される構成単位の合計100重量部に対して、(D)タルク、ワラストナイト、マイカおよびカオリンからなる群より選ばれる少なくとも1種の無機充填剤を5~30重量部含有する請求項1に記載のポリカーボネート樹脂組成物。
【請求項3】
(A)二価フェノール化合物から誘導されるカーボネート構成単位は、ビスフェノールAから誘導されるカーボネート構成単位を含む請求項1に記載のポリカーボネート樹脂組成物。
【請求項4】
(B)シロキサン構成単位は、ポリジオルガノシロキサンから誘導されるシロキサン構成単位を含む請求項1に記載のポリカーボネート樹脂組成物。
【請求項5】
(B)シロキサン構成単位は、ビスフェノールAとポリジオルガノシロキサンとを原料として得られるポリカーボネート共重合体中のシロキサン構成単位を含む請求項1に記載のポリカーボネート樹脂組成物。
【請求項6】
(C)9,9-ビス(4-ヒドロキシ-3-アルキルフェニル)フルオレンから誘導される構成単位は、9,9-ビス(4-ヒドロキシ-3-アルキルフェニル)フルオレンと他の二価フェノール化合物とを原料として得られるポリカーボネート共重合体中の9,9-ビス(4-ヒドロキシ-3-アルキルフェニル)フルオレンから誘導される構成単位を含む請求項1に記載のポリカーボネート樹脂組成物。
【請求項7】
(C)9,9-ビス(4-ヒドロキシ-3-アルキルフェニル)フルオレン構成単位は、ビスフェノールAと9,9-ビス(4-ヒドロキシ-3-アルキルフェニル)フルオレンとを原料として得られるポリカーボネート共重合体中の9,9-ビス(4-ヒドロキシ-3-アルキルフェニル)フルオレンから誘導される構成単位を含む請求項1に記載のポリカーボネート樹脂組成物。
【請求項8】
ISO5660-1に準拠して、50kW/m

のヒーター放射照度、イグニッション有りの条件で試験した最大平均発熱速度が90kW/m

以下である請求項1に記載のポリカーボネート樹脂組成物。
【請求項9】
請求項1~8のいずれか1項に記載のポリカーボネート樹脂組成物から形成された成形品。

発明の詳細な説明【技術分野】
【0001】
本発明は、難燃性および成形加工性に優れるポリカーボネート樹脂組成物およびそれからなる成形品に関する。
続きを表示(約 2,700 文字)【背景技術】
【0002】
ポリカーボネート樹脂は、透明性、耐衝撃性、耐熱性および寸法安定性に優れていることから、エンジニアリングプラスチックとして、電気・電子機器の筐体、自動車内装・外装部品、建材、家具、楽器および雑貨類などの幅広い分野で使用されている。
【0003】
近年、航空機や鉄道車両の内装材料においては、軽量化と易加工性が主要な要求事項となっている。ポリカーボネート樹脂はこの特性を満たす材料として注目されているが、従来のポリカーボネート樹脂は、航空機や鉄道車両の内装材に必要な厳しい難燃性規格を満たすことが出来ないという問題があった。この問題を解決するため、ポリカーボネート樹脂に、難燃剤や高いLOI(限界酸素指数)を持つ樹脂、または無機フィラーを添加する検討が多く行われている。特許文献1には、ポリカーボネート樹脂に対して、ビスフェノールC骨格のポリカーボネートとリン系難燃剤およびシリコーン系の難燃剤を添加することで、難燃性を向上させる方法が開示されている。しかしながら、この方法で得られる難燃性は十分とは言えない。また特許文献2には、樹脂シート中の無機フィラーの配向角度を制御することで難燃性を向上させる方法も開示されている。しかしながら、この方法に関しても得られる難燃性は十分でなく、またフィラーの配向を制御する必要があるため、加工性が優れるとは言えない。
【先行技術文献】
【特許文献】
【0004】
国際公開第2018/047693号
特許第6568639号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
本発明は、難燃性および成形加工性に優れるポリカーボネート樹脂組成物およびそれからなる成形品を提供することである。
【課題を解決するための手段】
【0006】
本発明によれば、前記本発明の課題は、下記のポリカーボネート樹脂組成物およびその成形品により達成される。
【0007】
(構成1)
(A)二価フェノール化合物から誘導されるカーボネート構成単位、(B)シロキサン構成単位および(C)9,9-ビス(4-ヒドロキシ-3-アルキルフェニル)フルオレンまたはそれから誘導される構成単位を含み、全構成単位(100重量%)中、(B)シロキサン構成単位に由来するSi元素量が0.3~30.0重量%の範囲であって、かつ(C)9,9-ビス(4-ヒドロキシ-3-アルキルフェニル)フルオレンまたはそれから誘導される構成単位の含有量が1.0~40重量%の範囲であるポリカーボネート樹脂組成物。
(構成2)
(A)二価フェノール化合物から誘導されるカーボネート構成単位、(B)シロキサン構成単位および(C)9,9-ビス(4-ヒドロキシ-3-アルキルフェニル)フルオレンまたはそれから誘導される構成単位の合計100重量部に対して、(B)タルク、ワラストナイト、マイカおよびカオリンからなる群より選ばれる少なくとも1種の無機充填剤を5~30重量部含有する構成1に記載のポリカーボネート樹脂組成物。
(構成3)
(A)二価フェノール化合物から誘導されるカーボネート構成単位は、ビスフェノールAから誘導されるカーボネート構成単位を含む構成1または構成2に記載のポリカーボネート樹脂組成物。
(構成4)
(B)シロキサン構成単位は、ポリジオルガノシロキサンから誘導されるシロキサン構成単位を含む構成1~3のいずれかに記載のポリカーボネート樹脂組成物。
(構成5)
(B)シロキサン構成単位は、ビスフェノールAとポリジオルガノシロキサンとを原料として得られるポリカーボネート共重合体中のシロキサン構成単位を含む構成1~4のいずれかに記載のポリカーボネート樹脂組成物。
(構成6)
(C)9,9-ビス(4-ヒドロキシ-3-アルキルフェニル)フルオレンから誘導される構成単位は、9,9-ビス(4-ヒドロキシ-3-アルキルフェニル)フルオレンと他の二価フェノール化合物とを原料として得られるポリカーボネート共重合体中の9,9-ビス(4-ヒドロキシ-3-アルキルフェニル)フルオレンから誘導される構成単位を含む構成1~5のいずれかに記載のポリカーボネート樹脂組成物。
(構成7)
(C)9,9-ビス(4-ヒドロキシ-3-アルキフェニル)フルオレン構成単位は、ビスフェノールAと9,9-ビス(4-ヒドロキシ-3-アルキルフェニル)フルオレンとを原料として得られるポリカーボネート共重合体中の9,9-ビス(4-ヒドロキシ-3-アルキルフェニル)フルオレンから誘導される構成単位を含む構成1~6のいずれかに記載のポリカーボネート樹脂組成物。
(構成8)
ISO5660-1に準拠して、50kW/m

のヒーター放射照度、イグニッション有りの条件で試験した最大平均発熱速度が90kW/m

以下である構成1~7のいずれかに記載のポリカーボネート樹脂組成物。
(構成9)
構成1~8のいずれか1項に記載のポリカーボネート樹脂組成物から形成された成形品。
【発明の効果】
【0008】
本発明のポリカーボネート樹脂組成物は、従来のポリカ―ボネート樹脂組成物よりも難燃性および成形加工性に大きく優れることから、航空用途および鉄道用途、その他の各種用途において幅広く有用であり、本発明の奏する産業上の効果は極めて大きい。
【発明を実施するための形態】
【0009】
以下、本発明の詳細について更に説明する。
【0010】
<(A)二価フェノール化合物から誘導されるカーボネート構成単位>
本発明で使用する(A)二価フェノール化合物から誘導されるカーボネート構成単位を有するポリカーボネート樹脂は、二価フェノール化合物とカーボネート前駆体とを反応させて得ることができる。反応の方法としては例えば界面重縮合法、溶融エステル交換法、カーボネートプレポリマーの固相エステル交換法および環状カーボネート化合物の開環重合法などを挙げることができる。なお、二価フェノール化合物には、後述する9,9-ビス{(4-ヒドロキシ-3-アルキル)フェニル}フルオレンは含まないものとする。

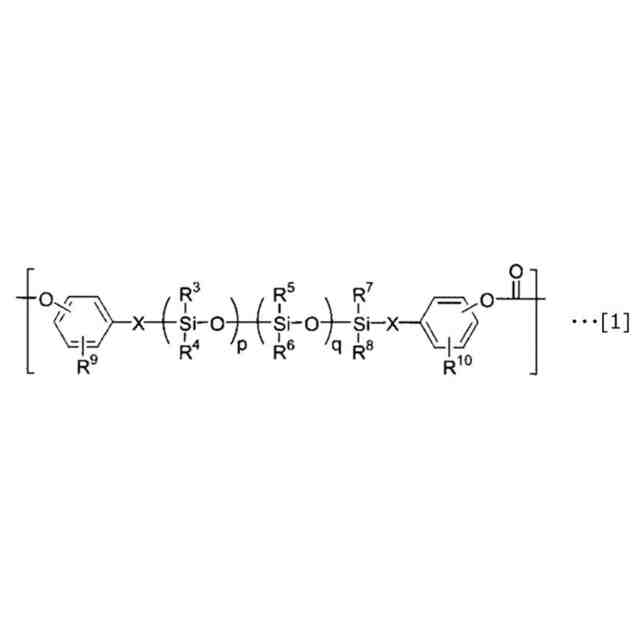

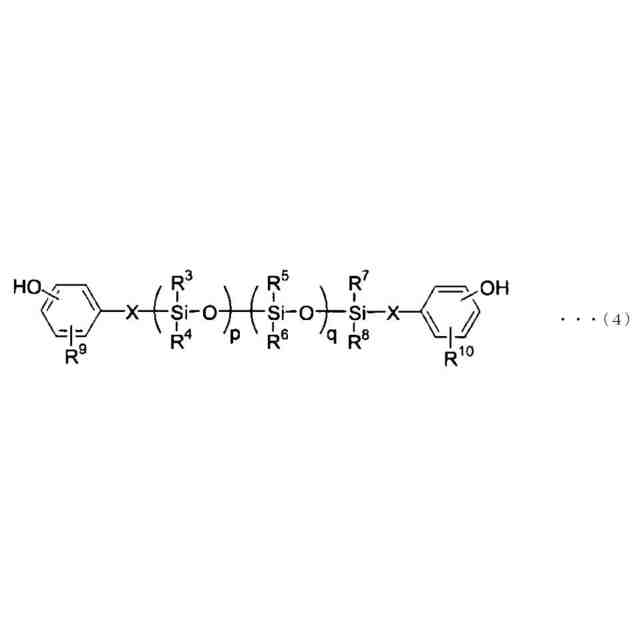

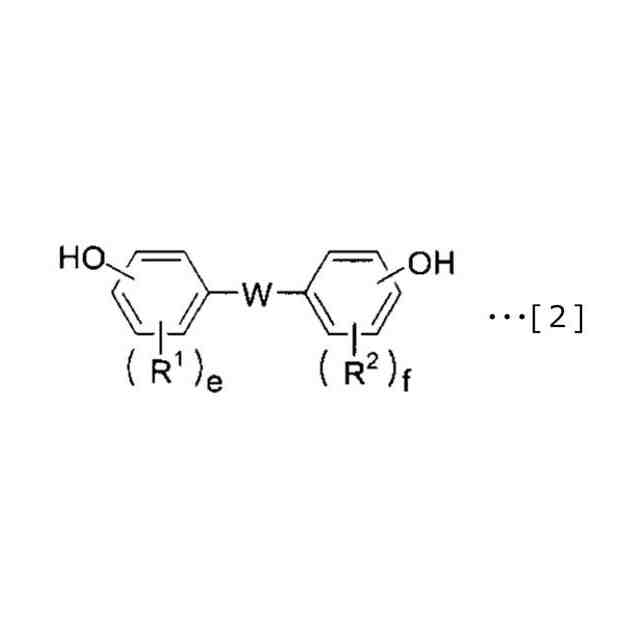

(【0011】以降は省略されています)

この特許をJ-PlatPatで参照する

関連特許

帝人株式会社
軽量ゴムおよびゴム成形体
8日前
帝人株式会社
熱履歴を検知できる布帛および繊維製品
7日前
帝人株式会社
熱可塑性樹脂組成物およびそれよりなる成形品
9日前
帝人株式会社
ポリカーボネート樹脂組成物およびそれからなる成形品
3日前
帝人株式会社
ポリカーボネート樹脂組成物フィルムおよび加飾フィルム
8日前
帝人株式会社
リサイクル紡績糸の製造方法、および該紡績糸を含む繊維製品
17日前
東ソー株式会社
摺動部材
2か月前
東ソー株式会社
ゴム組成物
2か月前
株式会社カネカ
硬化性組成物
29日前
ユニチカ株式会社
ビスマレイミド
2か月前
東レ株式会社
ポリエステルフィルム
1か月前
愛知電機株式会社
加熱処理設備
1か月前
花王株式会社
樹脂組成物
29日前
東レ株式会社
ポリオレフィン微多孔膜
7日前
株式会社コバヤシ
光硬化性組成物
4日前
アイカ工業株式会社
光硬化性樹脂組成物
2か月前
株式会社大阪ソーダ
熱可塑性材料用組成物
29日前
富士フイルム株式会社
組成物
1か月前
アキレス株式会社
燻蒸用生分解性樹脂シート
3日前
株式会社クラレ
水性エマルジョン及び接着剤
1か月前
東亞合成株式会社
硬化性組成物
1か月前
株式会社村田製作所
樹脂組成物
7日前
株式会社クラベ
耐摩耗性絶縁組成物及び電線
2か月前
株式会社リコー
炭素繊維含有樹脂組成物
4日前
東ソー株式会社
末端変性ポリマー及び光学素子
7日前
株式会社イーテック
組成物
3日前
株式会社イーテック
組成物
8日前
東ソー株式会社
クロロプレンラテックス組成物
2か月前
東ソー株式会社
クロロプレンラテックス組成物
2か月前
東レ株式会社
プリプレグおよびその製造方法。
1か月前
帝人株式会社
軽量ゴムおよびゴム成形体
8日前
東レ株式会社
二軸配向ポリプロピレンフィルム
2か月前
東洋紡株式会社
熱収縮性ポリエステル系フィルム
2か月前
ユニマテック株式会社
アクリルゴム組成物
1か月前
サンエス護謨工業株式会社
プラスチックフィルム
1か月前
横浜ゴム株式会社
ゴム組成物およびタイヤ
2か月前
続きを見る
