公開番号2025060401
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2024117997
出願日2024-07-23
発明の名称熱交換器および冷凍装置
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類F28F 9/02 20060101AFI20250403BHJP(熱交換一般)
要約【課題】液ヘッダ部とガスヘッダ部をまとめることが可能な熱交換器および冷凍装置を提供する。
【解決手段】上下方向に並んだ複数の扁平管(28)と、扁平管(28)が接続された出入口ヘッダ(40)と、を備え、出入口ヘッダ(40)は、上下方向に並んだガスヘッダ部(50)および液ヘッダ部(60)を有し、出入口ヘッダ(40)は、1又は複数のガス部材であるガス空間形成部材(51)と、1又は複数の液部材である第1液部材(61)と第2液部材(62)と第3液部材(63)と第4液部材(64)と第5液部材(65)と、ガスヘッダ部(50)および液ヘッダ部(60)にわたって延びる第1共通部材(41)と、を有し、第1共通部材(41)とガス空間形成部材(51)がガスヘッダ部(50)を形成し、第1共通部材(41)と液部材(61-65)とが液ヘッダ部(60)を形成し、第1共通部材(41)は、第1所定数のガス部材と、第1所定数とは異なる第2所定数の液部材と、を一体化させる。

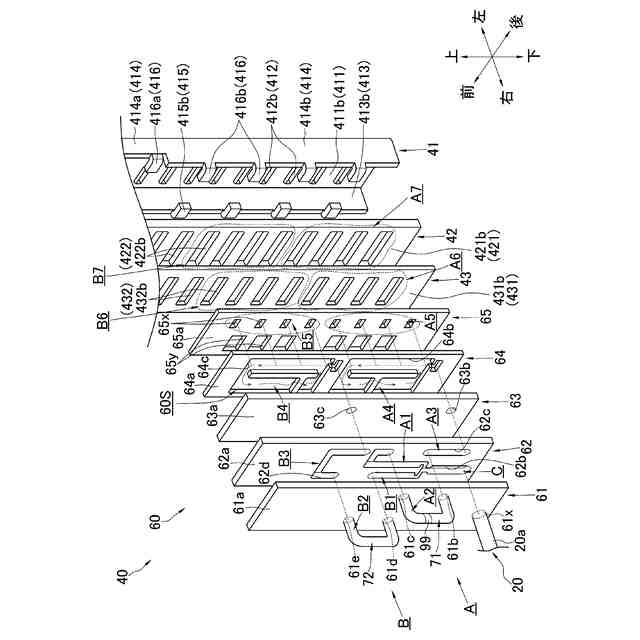

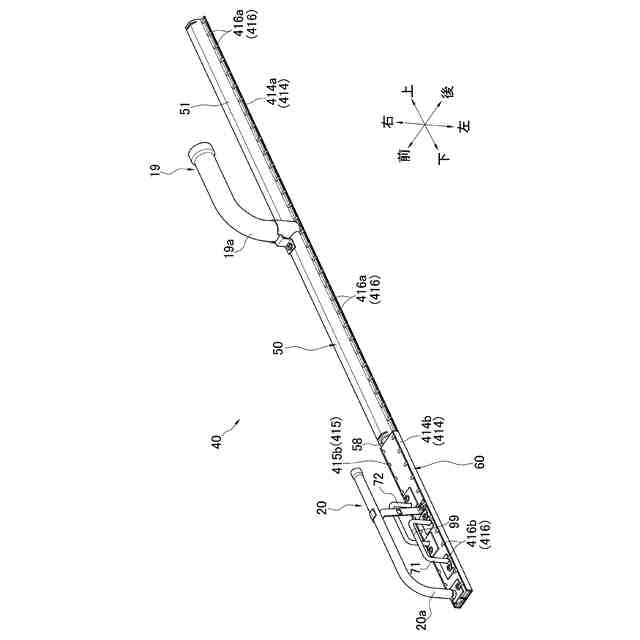

【選択図】図6
特許請求の範囲【請求項１】
第１方向に並んだ複数の扁平管（２８）と、
前記扁平管が接続されたヘッダ（４０）と、
を備え、
前記ヘッダは、前記第１方向に並んだガスヘッダ部（５０）および液ヘッダ部（６０）を有し、
前記ヘッダは、１又は複数のガス部材（５１）と、１又は複数の液部材（６１、６２、６３、６４、６５）と、前記ガスヘッダ部および前記液ヘッダ部にわたって延びる第１部材（４１）と、を有し、
前記第１部材と前記ガス部材とが前記ガスヘッダ部を形成し、
前記第１部材と前記液部材とが前記液ヘッダ部を形成し、
前記第１部材は、第１所定数の前記ガス部材と、前記第１所定数とは異なる第２所定数の前記液部材と、を一体化させる、
熱交換器（１１）。
続きを表示（約 1,400 文字）【請求項２】
前記第１部材と前記ガス部材は、前記扁平管が延びる方向である第２方向に積層して配置され、
前記第１部材と前記液部材は、前記第２方向に積層して配置される、
請求項１に記載の熱交換器。
【請求項３】
前記ヘッダは、前記第１部材と前記ガス部材の間と、前記第１部材と前記液部材の間と、にわたって延びる１又は複数の中間部材（４２、４３）をさらに有する、
請求項２に記載の熱交換器。
【請求項４】
前記第１部材は、前記ガス部材と、前記液部材と、前記中間部材と、を一体化させる、
請求項３に記載の熱交換器。
【請求項５】
１又は複数の前記中間部材は、第２部材（４３）を含み、
前記第２部材は、複数の第１開口（４３２、４３２ａ、４３２ｂ）を有しており、
前記第２方向視において、前記第１開口の輪郭は、前記扁平管の輪郭と重なる部分を有する、
請求項３に記載の熱交換器。
【請求項６】
１又は複数の前記中間部材は、第３部材（４２）をさらに含み、
前記第３部材は、前記第２方向において、前記第１部材と前記第２部材との間に積層されており、複数の第２開口（４２２、４２２ａ、４２２ｂ）を有しており、
前記第２方向視において、前記第２開口の輪郭は、前記扁平管の輪郭の外側に位置する、
請求項５に記載の熱交換器。
【請求項７】
前記第１部材は、前記第２方向に直交する平面に広がる第１部分（４１１、４１１ａ、４１１ｂ）と、前記第１部分から前記第２方向に延びた一対の第１挟み部（４１３ａ、４１４ａ）および一対の第２挟み部（４１３ｂ、４１４ｂ）と、を有し、
前記第１方向と前記第２方向の両方に交わる方向を第３方向とした場合に、
前記第１挟み部は、前記第３方向において前記第１所定数の前記ガス部材を挟んでおり、
前記第２挟み部は、前記第３方向において前記第２所定数の前記液部材を挟んでおり、
前記第１挟み部の前記第２方向の長さと、前記第２挟み部の前記第２方向の長さが、異なる、
請求項２から６のいずれか１項に記載の熱交換器。
【請求項８】
前記第１挟み部は、前記第２方向における前記第１部分側とは反対側の端部において第１カシメ部（４１５ａ、４１６ａ）を有し、
前記第２挟み部は、前記第２方向における前記第１部分側とは反対側の端部において第２カシメ部（４１５ｂ、４１６ｂ）を有する、
請求項７に記載の熱交換器。
【請求項９】
前記ガス部材は、前記第１方向視において、前記第２方向における前記扁平管と前記第１部材の接続部分から離れる側に向けて突出した突出部（５１ｂ）を有するガス空間形成部材（５１）を含む、
請求項７に記載の熱交換器。
【請求項１０】
前記ガス部材は、前記第１方向視において、前記第２方向における前記扁平管と前記第１部材の接続部分から離れる側に向けて突出した突出部（５１ｂ）を有するガス空間形成部材（５１）を含み、
前記ガス空間形成部材は、前記第２方向に直交する平面に広がる平坦部分を有し、
前記平坦部分は、前記第１カシメ部と前記第２カシメ部とによりかしめられる、
請求項８に記載の熱交換器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、熱交換器および冷凍装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来より、例えば、特許文献１（特開２０２２－０４３２０７号公報）に記載の熱交換器のように、複数の板状部材を積層させることでヘッダを構成したものが提案されている。
【発明の開示】
【発明が解決しようとする課題】
【０００３】
このような熱交換器としては、ガス状態の冷媒が流れるガスヘッダと、液状態または気液二層状態の冷媒が流れる液ヘッダとが、扁平管が並ぶ方向に並んで設けられるものがある。ここで、ガスヘッダと液ヘッダとでは、流れる冷媒の状態が異なるため求められる機能が相違し、ガスヘッダを構成する部材の数と液ヘッダを構成する部材の数が異なる場合がある。このように、ガスヘッダを構成する部材の数と液ヘッダを構成する部材の数が異なる場合には、ガスヘッダと液ヘッダがまとまりにくい。
【課題を解決するための手段】
【０００４】
第１観点に係る熱交換器は、複数の扁平管と、ヘッダと、を備える。複数の扁平管は、第１方向に並んでいる。ヘッダは、扁平管が接続されている。ヘッダは、ガスヘッダ部および液ヘッダ部を有する。ガスヘッダ部と液ヘッダ部とは、第１方向に並んでいる。ヘッダは、１又は複数のガス部材と、１又は複数の液部材と、第１部材と、を有する。第１部材は、ガスヘッダ部および液ヘッダ部にわたって延びている。第１部材とガス部材とは、ガスヘッダ部を形成する。第１部材と液部材とは、液ヘッダ部を形成する。第１部材は、第１所定数のガス部材と、第１所定数とは異なる第２所定数の液部材と、を一体化させる。
【０００５】
この熱交換器は、ガス部材と液部材の部材の数が異なっていても、第１部材によりガス部材と液部材を一体化させることが可能になる。
【０００６】
第２観点に係る熱交換器は、第１観点の熱交換器であって、第１部材とガス部材は、第２方向に積層して配置される。第２方向は、扁平管が延びる方向である。第１部材と液部材は、第２方向に積層して配置される。
【０００７】
この熱交換器は、扁平管に対して第２方向にガスヘッダ部および液ヘッダ部を設けることが可能になる。
【０００８】
第３観点に係る熱交換器は、第２観点の熱交換器であって、ヘッダは、１又は複数の中間部材をさらに有する。中間部材は、第１部材とガス部材の間と、第１部材と液部材の間と、にわたって延びる。
【０００９】
この熱交換器は、中間部材の一部によってガスヘッダ部の一部を構成させ、中間部材の他の一部によって液ヘッダ部の一部を構成させることが可能になる。
【００１０】
第４観点に係る熱交換器は、第３観点の熱交換器であって、第１部材は、ガス部材と、液部材と、中間部材と、を一体化させる。
（【００１１】以降は省略されています）
