公開番号2025060277
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170933
出願日2023-09-29
発明の名称電池制御システム、電力需給システム、電池制御方法および電池制御プログラム
出願人三菱重工業株式会社
代理人個人,個人,個人
主分類G01R 31/392 20190101AFI20250403BHJP(測定;試験)
要約【課題】電池システムの蓄電池のばらつきを揃えるような電池制御システム、電力需給システム、電池制御方法および電池制御プログラムを提供する。

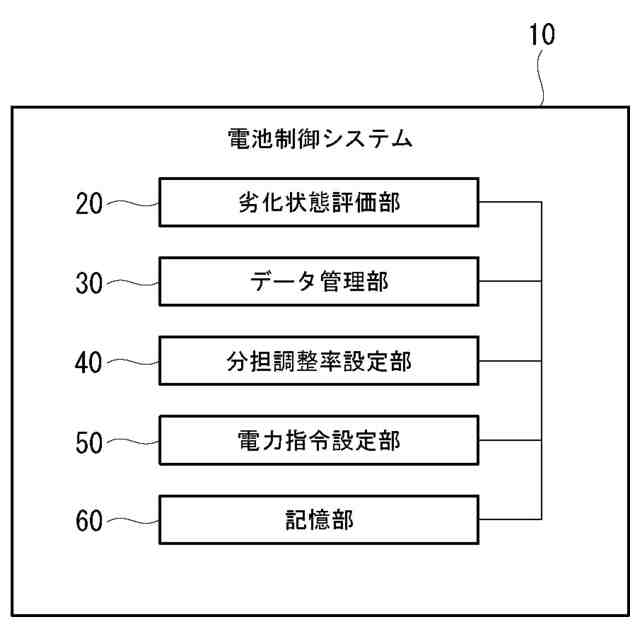

【解決手段】複数の蓄電池を備える電池システムに適用される電池制御システム10であって、蓄電池の識別情報とSOHとが関連付けられた劣化評価情報が記憶された記憶部60から劣化評価情報を取得し、複数の蓄電池のSOHを用いて分担調整率を設定する分担調整率設定部40と、分担調整率を用いて、各蓄電池の個別電力指令を設定する電力指令設定部50と、を備え、電池システムを構成する各蓄電池のSOHを用いて目標SOHを演算し、各蓄電池のSOHを目標SOHに近づけるような分担調整率を蓄電池毎に設定する。
【選択図】図3
特許請求の範囲【請求項１】
複数の蓄電池を備える電池システムに適用される電池制御システムであって、
前記蓄電池の識別情報とＳＯＨとが関連付けられた劣化評価情報が記憶された記憶部から前記劣化評価情報を取得し、複数の前記蓄電池の前記ＳＯＨを用いて分担調整率を設定する分担調整率設定部と、
前記分担調整率を用いて、各前記蓄電池の個別電力指令を設定する電力指令設定部と、
を備え、
前記電池システムを構成する各前記蓄電池の前記ＳＯＨを用いて目標ＳＯＨを演算し、各前記蓄電池の前記ＳＯＨを前記目標ＳＯＨに近づけるような前記分担調整率を前記蓄電池毎に設定する電池制御システム。
続きを表示（約 1,300 文字）【請求項２】
劣化状態を評価する評価対象となる蓄電池を順次選定し、予め設定された充放電パターンに従って評価対象の前記蓄電池の充放電を制御したときの電圧値又は電流値を用いて、評価対象の前記蓄電池の劣化状態に関するＳＯＨを演算する劣化状態評価部を備え、
前記電力指令設定部は、前記分担調整率を用いて、評価対象以外の前記蓄電池である各運用蓄電池の個別電力指令を設定する請求項１に記載の電池制御システム。
【請求項３】
前記蓄電池のうち、充放電を休止中である前記蓄電池を前記運用蓄電池から除外する請求項２に記載の電池制御システム。
【請求項４】
前記電池システムは、各蓄電池がそれぞれ直流接続されるＤＣリンクによる接続とされ、
前記ＤＣリンクの目標電圧に対する許容電圧範囲の上限値または下限値を前記蓄電池の充放電上限電力で除算した値を前記蓄電池毎の前記分担調整率で除算した値を指令値とし、
前記電力指令設定部は、前記蓄電池毎の前記指令値を用いて、各前記運用蓄電池の前記個別電力指令を設定する請求項１に記載の電池制御システム。
【請求項５】
前記蓄電池毎の前記ＳＯＨと、前記蓄電池の充放電電流及び充電率と、周囲温度とを用いて、各前記蓄電池の将来の前記ＳＯＨの予測値であるＳＯＨ予測値を演算し、
前記電池システムを構成する全ての前記蓄電池の前記ＳＯＨ予測値を用いて目標ＳＯＨ予測値を設定し、
各前記蓄電池の前記ＳＯＨ予測値を前記目標ＳＯＨ予測値に近づけるような前記分担調整率を前記蓄電池毎に設定する請求項１に記載の電池制御システム。
【請求項６】

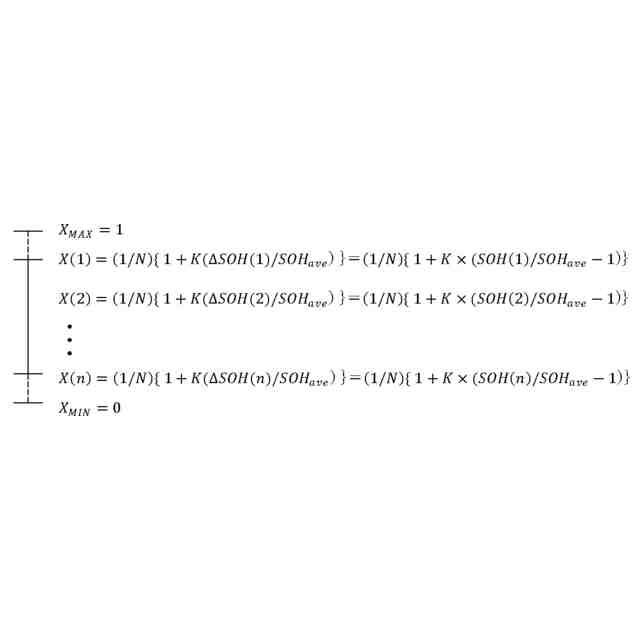

前記蓄電池の前記分担調整率を調整し、かつ、劣化状態に応じて変更可能とされた調整ゲインを用いて前記分担調整率を算出する、請求項１に記載の電池制御システム。
【請求項７】
前記調整ゲインを１とし、各前記蓄電池の前記分担調整率を、各前記蓄電池の前記ＳＯＨに応じた値とする、請求項６に記載の電池制御システム。
【請求項８】

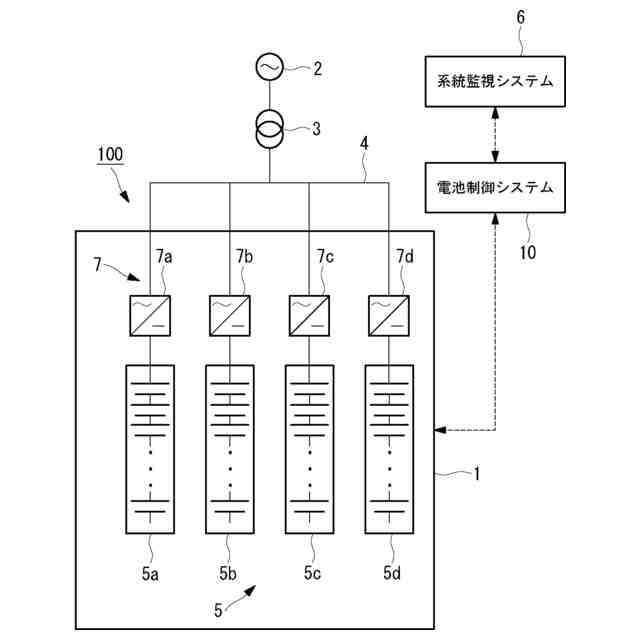

複数の蓄電池を備える電池システムと、
請求項１に記載の電池制御システムと、
を備える電力需給システム。
【請求項９】
複数の蓄電池を備える電池システムに適用される電池制御方法であって、
前記蓄電池の識別情報とＳＯＨとが関連付けられた劣化評価情報が記憶された記憶部から前記劣化評価情報を取得し、複数の前記蓄電池の前記ＳＯＨを用いて分担調整率を設定する分担調整率設定工程と、
前記分担調整率を用いて、各前記蓄電池の個別電力指令を設定する電力指令設定工程と、
を備え、
前記電池システムを構成する各前記蓄電池の前記ＳＯＨを用いて目標ＳＯＨを演算し、各前記蓄電池の前記ＳＯＨを前記目標ＳＯＨに近づけるような前記分担調整率を前記蓄電池毎に設定する工程をコンピュータが実行する電池制御方法。
【請求項１０】
請求項９に記載の電池制御方法をコンピュータに実行させるための電池制御プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池制御システム、電力需給システム、電池制御方法および電池制御プログラムに関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
蓄電池の状態を把握するために、ＳＯＣ（ＳｔａｔｅＯｆＣｈａｒｇｅ、充電状態、充電率）やＳＯＨ（ＳｔａｔｅＯｆＨｅａｌｔｈ、劣化状態、劣化評価値）を計測する技術が知られている。例えば特許文献１には、蓄電池電流および蓄電池電圧から蓄電池の電流－電圧特性の一次近似式を求め、その傾きおよび切片を用いて蓄電池の充電状態および／または劣化状態を推定する蓄電池充電状態演算方法が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－３４５１３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１の発明では、蓄電池特性（蓄電池性能レベル、ＳＯＨ）を推定し、蓄電池の寿命を判定しているものの、複数の蓄電池の蓄電池特性にばらつきがある場合の電池システムの運用についての検討はなされていなかった。電池システムに含まれる複数の蓄電池の蓄電池特性にばらつきがあると、電池システム全体の寿命を延伸することが困難である。
【０００５】
本開示は、このような事情に鑑みてなされたものであって、電池システムの蓄電池のばらつきを揃えるような電池制御システム、電力需給システム、電池制御方法および電池制御プログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示の電池制御システム、電力需給システム、電池制御方法および電池制御プログラムは以下の手段を採用する。
本開示の電池制御システムは、複数の蓄電池を備える電池システムに適用される電池制御システムであって、前記蓄電池の識別情報とＳＯＨとが関連付けられた劣化評価情報が記憶された記憶部から前記劣化評価情報を取得し、複数の前記蓄電池の前記ＳＯＨを用いて分担調整率を設定する分担調整率設定部と、前記分担調整率を用いて、各前記蓄電池の個別電力指令を設定する電力指令設定部と、を備え、前記電池システムを構成する各前記蓄電池の前記ＳＯＨを用いて目標ＳＯＨを演算し、各前記蓄電池の前記ＳＯＨを前記目標ＳＯＨに近づけるような前記分担調整率を前記蓄電池毎に設定する。
【０００７】
本開示の電力需給システムは、複数の蓄電池を備える電池システムと、前述の電池制御システムと、を備える。
【０００８】
本開示の電池制御方法は、複数の蓄電池を備える電池システムに適用される電池制御方法であって、前記蓄電池の識別情報とＳＯＨとが関連付けられた劣化評価情報が記憶された記憶部から前記劣化評価情報を取得し、複数の前記蓄電池の前記ＳＯＨを用いて分担調整率を設定する分担調整率設定工程と、前記分担調整率を用いて、各前記蓄電池の個別電力指令を設定する電力指令設定工程と、を備え、前記電池システムを構成する各前記蓄電池の前記ＳＯＨを用いて目標ＳＯＨを演算し、各前記蓄電池の前記ＳＯＨを前記目標ＳＯＨに近づけるような前記分担調整率を前記蓄電池毎に設定する工程をコンピュータが実行する。
【０００９】
本開示の電池制御プログラムは、前述の電池制御方法をコンピュータに実行させる。
【発明の効果】
【００１０】
本開示によれば、劣化評価値であるＳＯＨに基づき各蓄電池の分担調整率を設定することから、各蓄電池間のＳＯＨのばらつきを考慮して電池システム全体の寿命を長くするように適切に電力分担を行うことができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
