公開番号2025059926
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170333
出願日2023-09-29
発明の名称止血器具、及び止血器具セット
出願人テルモ株式会社
代理人IBC一番町弁理士法人
主分類A61B 17/135 20060101AFI20250403BHJP(医学または獣医学;衛生学)
要約【課題】コネクタ部の内腔に侵入した異物によってコネクタ部のシール性の低下が生じることを防止できる止血器具、及び止血器具セットを提供する。
【解決手段】止血器具の注入部材200は、コネクタ部210と、連結部220と、を有し、コネクタ部が備える逆止弁部材300は、外側部材310と、内側部材320と、バネ部材390と、を有し、内側部材は、バネ部材が自然状態において内側突出部に接触するように構成された本体部と、先端突出部と、を有し、先端突出部が備える上端部は、本体部側に向かって凹む凹部を有し、先端突出部が備える側壁部は、内側部材の長手方向に延在するスリット部を有し、上端部は、上面部を形成する第1領域と、凹部の底部を形成する第2領域と、を備え、凹部は、第2領域がスリット部よりも本体部側に位置するように構成されている。
【選択図】図8
特許請求の範囲【請求項１】

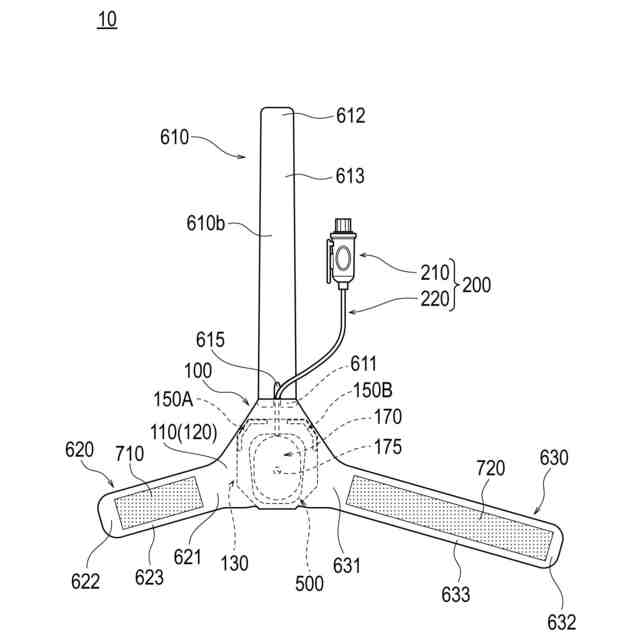

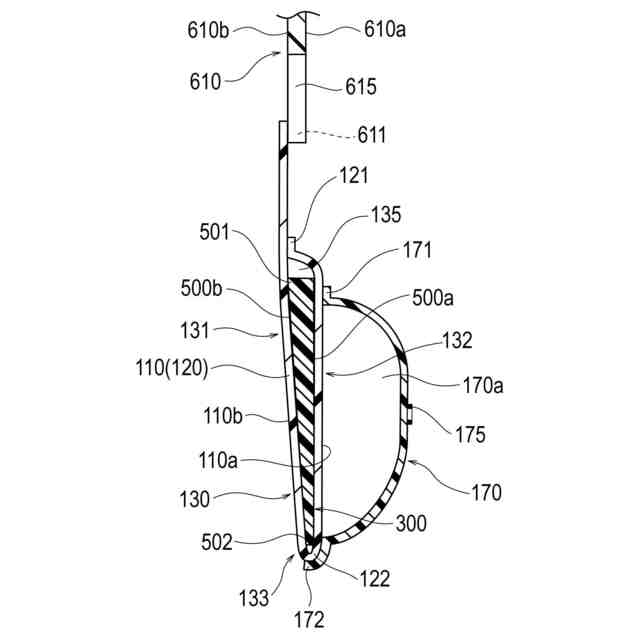

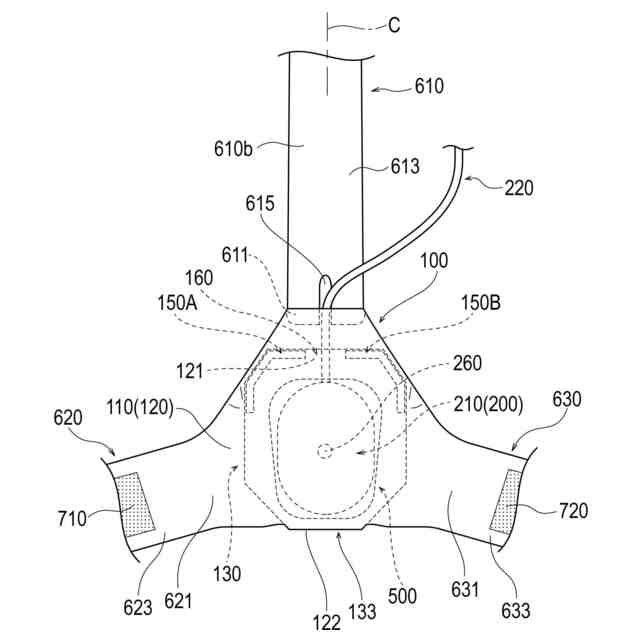

患者に形成された穿刺部位を覆うように構成されたカバー部材と、
前記カバー部材に接続され、前記穿刺部位を圧迫するように構成された拡張部材と、
前記拡張部材に接続され、前記拡張部材に流体を注入可能に構成された注入部材と、を備え、

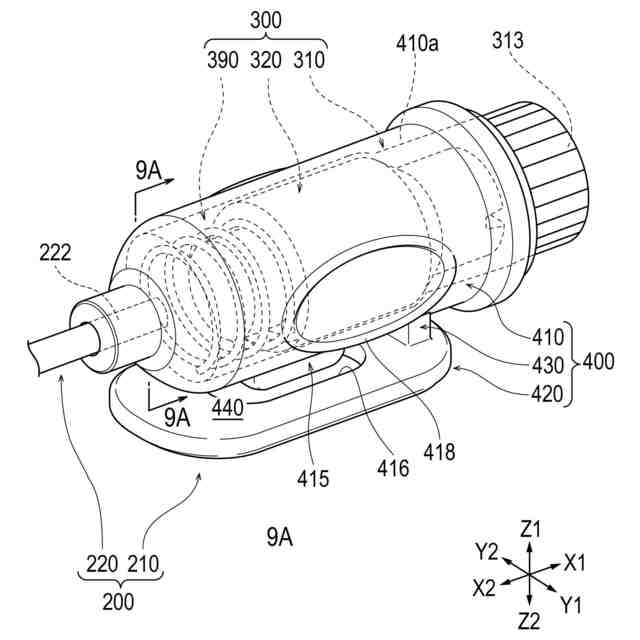

前記注入部材は、コネクタ部と、前記コネクタ部の内腔と前記拡張部材の内腔とを連結する連結部と、を有し、
前記コネクタ部は、前記コネクタ部の内腔と外部との連通を制御可能に構成された逆止弁部材と、前記逆止弁部材と前記連結部とを繋ぐ接続部材と、を有し、

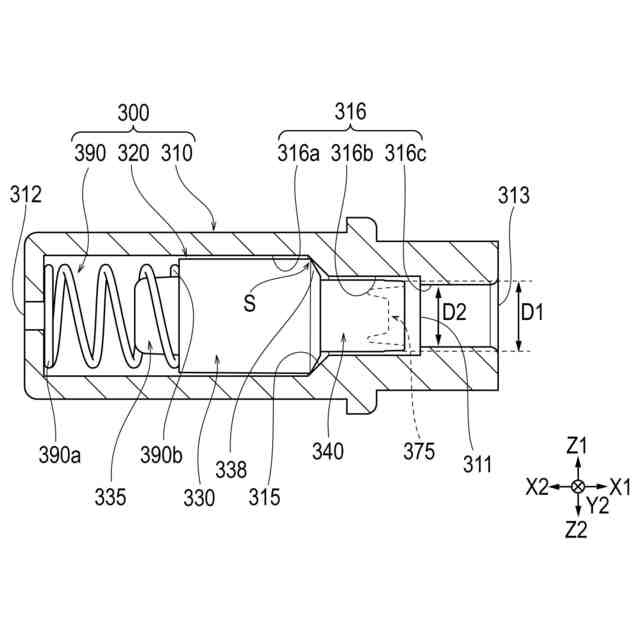

前記逆止弁部材は、外側部材と、前記外側部材の内部に位置する内側部材と、前記内側部材に接続されたバネ部材と、を有し、
前記外側部材は、前記内側部材の一部を外部に露出するように構成された先端開口部と、前記外側部材の内腔と前記接続部材の内腔とを連通する基端開口部と、前記内側部材の前記先端開口部側への移動を防止するように構成された内側突出部と、を備え、
前記バネ部材は、自然状態で、前記内側部材の外面と前記内側突出部との接触を維持するように前記基端開口部と前記内側突出部の間に位置し、
前記内側部材は、自然状態で前記内側突出部に接触するように構成された本体部と、前記本体部の先端から前先端開口側に突出する先端突出部と、を有し、
前記先端突出部は、上端部と、前記上端部と前記本体部とを繋ぐ側壁部と、を有し、
前記上端部は、前記本体部側に向かって凹む凹部を有し、
前記側壁部は、前記内側部材の長手方向に延在するスリット部を有し、
前記上端部は、上面部を形成する第１領域と、前記凹部の底部を形成する第２領域と、を備え、
前記凹部は、前記第２領域が前記スリット部よりも前記本体部側に位置するように構成される、止血器具。
続きを表示（約 660 文字）【請求項２】
前記第１領域は、前記先端開口部側に位置する前記側壁部の先端部よりも前記本体部側に位置する、請求項１に記載の止血器具。
【請求項３】
前記側壁部は、前記上端部よりも前記先端開口部側に位置する凸部を有し、
前記凸部は、前記スリット部を有する、請求項２に記載の止血器具。
【請求項４】
前記上端部は、前記第２領域と前記凸部との間に形成された溝部を有する、請求項３に記載の止血器具。
【請求項５】
前記第１領域は、前記先端開口部側に位置する前記側壁部の先端部に位置する、請求項１に記載の止血器具。
【請求項６】
前記凹部は、前記スリット部と繋がっている、請求項５に記載の止血器具。
【請求項７】
前記上端部は、前記第１領域と前記第２領域との間に位置する第３領域を有し、
前記凹部は、前記第３領域を介して前記スリット部と繋がっている、請求項６に記載の止血器具。
【請求項８】
前記凹部は、平面視で、前記上端部の中心位置から前記上端部の縁部に向かって幅が狭くなるトラップ部を有する、請求項５に記載の止血器具。
【請求項９】
前記凹部は、前記トラップ部を介して前記スリット部と繋がっている、請求項８に記載の止血器具。
【請求項１０】
前記上端部は、前記上端部の外縁部に形成された第１凸部を有する、請求項８に記載の止血器具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、止血器具、及び止血器具セットに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
カテーテル手技の１つとして、患者の腕や手等の肢体の血管を穿刺して形成された穿刺部位を介して各種の医療用長尺体を血管内に導入し、病変部位に対する診断や治療を行う手技が知られている。例えば、特許文献１には、手を走行する血管（遠位橈骨動脈を含む）へのアクセスを可能にするために形成された穿刺部位を止血する止血器具が開示されている。
【０００３】
特許文献１の止血器具は、患者の手に形成された穿刺部位に圧迫力を付与する拡張部材と、拡張部材を患者の手に固定するためのカバー部材と、拡張部材を拡張させるための流体を注入可能に構成されたコネクタ部（ポート部）と、コネクタ部と拡張部材の内腔を繋ぐ連結部（チューブ部）と、を備える。
【先行技術文献】
【特許文献】
【０００４】
米国特許出願公開第２０１９／０１３３６０２号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
医師等の術者（以下、「術者」とする）は、特許文献１の止血器具を使用して患者の手に形成された穿刺部位を止血する際、拡張部材を患者の手に形成された穿刺部位に配置した状態で上記の止血器具を患者の手に固定する。術者は、上記の止血器具を患者の手に固定した状態で拡張部材を拡張させることにより、患者の手に形成された穿刺部位に対して拡張部材から圧迫力を付与して止血を行うことができる。
【０００６】
術者は、拡張部材を拡張させる際、流体を注入するためのシリンジ等の流体注入器具をコネクタ部に接続する。上記の止血器具が備えるコネクタ部の内部には、例えば、流体注入器具が接続されていない状態において、拡張部材の内腔とコネクタ部の外部との間における流体連通を遮断する逆止弁（弁体）が配置されている。術者は、流体注入器具をコネクタ部に接続し、コネクタ部の内部に配置された逆止弁を流体注入器具によって押し込むことにより、逆止弁をコネクタ部の所定の閉鎖位置から所定の開放位置まで移動させる。術者は、逆止弁を所定の開放位置まで移動させることにより、流体注入器具の接続部（先筒部）を介して、流体注入器具の流体保持部（外筒部）と拡張部材の内腔とを流体連通させることができる。術者は、流体注入器具の流体保持部と拡張部材の内腔とを流体連通させた状態で、流体注入器具を操作して拡張部材の内腔へ流体を注入することにより、拡張部材を拡張させることができる。
【０００７】
術者は、拡張部材を拡張させた後、コネクタ部から流体注入器具を引き抜く。術者がコネクタ部から流体注入器具を引き抜くと、コネクタ部の内部に配置された逆止弁がコネクタ部内の閉鎖位置まで移動する。上記の止血器具は、逆止弁がコネクタ部内の閉鎖位置まで移動すると、拡張部材の内腔とコネクタ部の外部との間の流体連通を再び遮断する。
【０００８】
特許文献１の止血器具が備えるコネクタ部では、上記のように流体注入器具の一部を当該コネクタ部の内部に挿入可能な構成を採用することができる。また、上記のコネクタ部を採用する場合、当該コネクタ部と流体注入器具の接続状態を維持可能とするための接続用開口部を上記の止血器具に備えさせることができる。上記の止血器具にそのようなコネクタ部及び接続用開口部の構造が採用された場合、コネクタ部に流体注入器具が接続されていない状態では、接続用開口部を介してコネクタ部の内部の一部がコネクタ部の外部に露出した状態となる。このように、接続用開口部を介してコネクタ部の内部の一部がコネクタ部の外部に露出した状態にあると、接続用開口部を介してコネクタ部の内部に異物が侵入してしまうことがある。そのため、上記の止血器具において前述したコネクタ部及び接続用開口部の構造を採用した場合、コネクタ部の内部に異物が侵入した状態で逆止弁を開放位置から閉鎖位置まで移動させる操作がなされると、閉鎖位置まで移動した逆止弁とコネクタ部の内壁との間で異物を挟み込んでしまう虞がある。上記の止血器具は、閉鎖位置まで移動した逆止弁とコネクタ部の内壁との間に異物が挟み込まれると、逆止弁によるシール性（気密性）が低下し、拡張部材の内腔に注入した流体が逆止弁及びコネクタ部を介して外部に漏れ出てしまう可能性がある。上記の止血器具は、このように拡張部材の内腔に注入した流体がコネクタ部の外部に漏れ出てしまうと、拡張部材が患者の手に形成された穿刺部位に対して付与する圧迫力の低下が招かれる。そのため、特許文献１の止血器具は、コネクタ部の内部に侵入した異物の影響によって十分な止血効果を発揮することができない可能性がある。
【０００９】
本発明は、上記課題に基づいてなされたものであり、コネクタ部の内腔に侵入した異物によってコネクタ部のシール性の低下が生じることを防止できる止血器具、及び止血器具セットを提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明は、下記の（１）～（１２）のいずれか１つの手段によって達成される。
（【００１１】以降は省略されています）
