公開番号2025058535
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023168528
出願日2023-09-28
発明の名称制御システムおよび冷凍システム
出願人ダイキン工業株式会社
代理人弁理士法人前田特許事務所
主分類F25B 1/00 20060101AFI20250402BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】複数の冷却ユニットの各々の冷却能力および動作の状況に応じて熱源ユニットの制御のための処理を行う。

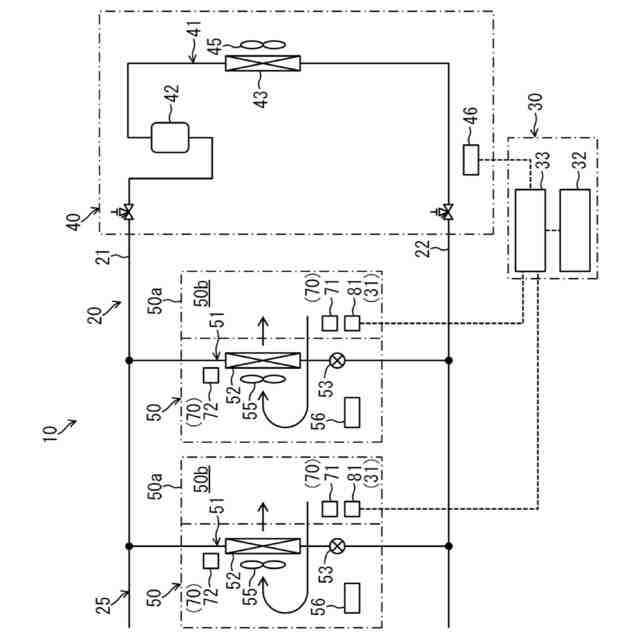

【解決手段】冷媒回路(25)は、圧縮要素(42)と放熱器(43)とを有する熱源ユニット(40)と、それぞれが蒸発器(52)を有し冷却対象の温度と設定温度との差に応じて冷却動作を実行または停止する複数の冷却ユニット(50)とを含む。制御部(33)は、複数の冷却ユニット(50)の各々において要求される冷却能力の導出に用いることができる第1情報と、複数の冷却ユニット(50)の各々における冷却対象の温度および設定温度を示す第2情報とに基づいて、熱源ユニット(40)において要求される能力を示す情報を出力する。
【選択図】図1
特許請求の範囲【請求項１】
圧縮要素（42）と放熱器（43）とを有する熱源ユニット（40）と、それぞれが蒸発器（52）を有し冷却対象の温度と設定温度との差に応じて冷却動作を実行または停止する複数の冷却ユニット（50）とを含む冷媒回路（25）を有し、前記冷媒回路（25）において冷媒を循環させることで冷凍サイクルを行う冷凍装置（20）に適用される制御システムであって、
前記冷凍装置（20）を制御する制御部（33）を備え、
前記制御部（33）は、前記複数の冷却ユニット（50）の各々において要求される冷却能力の導出に用いることができる第１情報と、前記複数の冷却ユニット（50）の各々における前記冷却対象の温度および前記設定温度を示す第２情報とに基づいて、前記熱源ユニット（40）において要求される能力を示す情報を出力する
制御システム。
続きを表示（約 1,100 文字）【請求項２】
請求項１の制御システムにおいて、

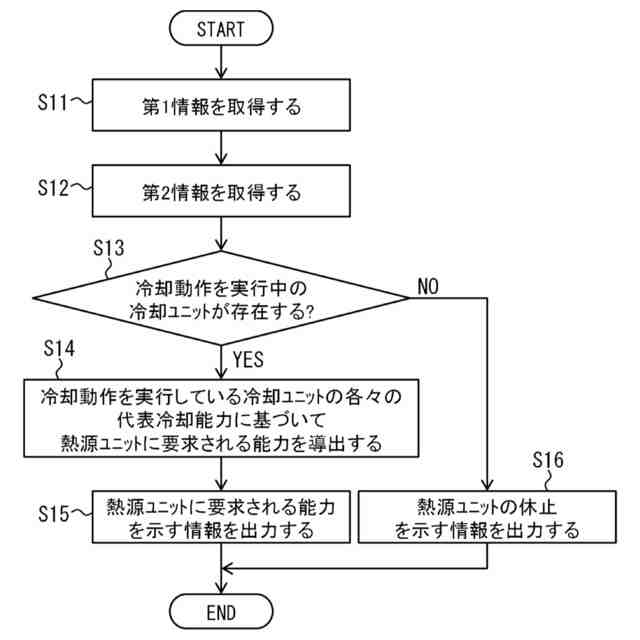

前記第１情報は、前記複数の冷却ユニット（50）の各々の冷却能力の代表値である代表冷却能力に関する情報を含み、
前記熱源ユニット（40）において要求される能力は、前記複数の冷却ユニット（50）のうち前記冷却動作を実行している冷却ユニット（50）の代表冷却能力の合計に応じた能力である
制御システム。
【請求項３】
請求項２の制御システムにおいて、
前記複数の冷却ユニット（50）の各々の代表冷却能力は、前記複数の冷却ユニット（50）の各々の熱容量の代表値である代表熱容量に応じた能力である
制御システム。
【請求項４】
請求項１の制御システムにおいて、

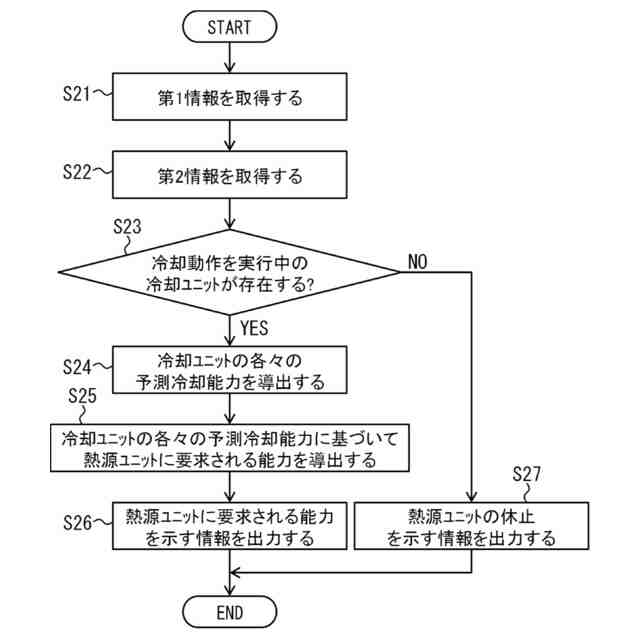

前記第１情報は、前記複数の冷却ユニット（50）の各々において要求される冷却能力の予測値である予測冷却能力の導出に用いることができる情報を含み、
前記熱源ユニット（40）において要求される能力は、前記複数の冷却ユニット（50）の各々の予測冷却能力の合計に応じた能力である
制御システム。
【請求項５】
請求項４の制御システムにおいて、
前記複数の冷却ユニット（50）の各々の予測冷却能力の導出に用いることができる情報は、前記複数の冷却ユニット（50）の各々の熱容量の代表値である代表熱容量に関する情報を含み、
前記複数の冷却ユニット（50）の各々の予測冷却能力は、当該冷却ユニット（50）の代表熱容量と、当該冷却ユニット（50）における前記冷却対象の温度と前記設定温度との差とに応じた能力である
制御システム。
【請求項６】
請求項４の制御システムにおいて、

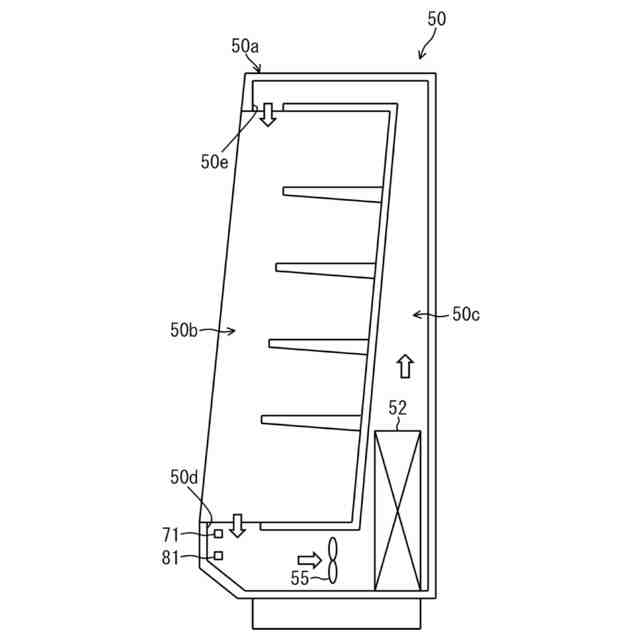

前記複数の冷却ユニット（50）の各々は、ショーケース（50a）を有し、前記冷却動作において前記ショーケース（50a）内の空気を冷却し、
前記複数の冷却ユニット（50）の各々の予測冷却能力の導出に用いることができる情報は、前記複数の冷却ユニット（50）の各々のショーケース（50a）内における収容物の量に関する情報を含み、
前記複数の冷却ユニット（50）の各々の予測冷却能力は、当該冷却ユニット（50）のショーケース（50a）内における収容物の量に応じた能力である
制御システム。
【請求項７】
請求項１～６のいずれか１つの制御システムと、
前記冷凍装置（20）とを備える冷凍システムであって、
前記熱源ユニット（40）は、前記熱源ユニット（40）において要求される能力を示す情報に基づいて動作する
冷凍システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、制御システムおよび冷凍システムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、冷凍機ユニットと複数のショーケースとを備えた冷凍装置が開示されている。冷凍機ユニットは、第１圧縮機と、第１放熱器と、冷凍機コントローラとが設けられる。ショーケースには、膨張弁と、蒸発器と、ショーケースコントローラとが設けられる。第１圧縮機と第１放熱器と膨張弁と蒸発器は、ショーケースを冷却する第１冷凍サイクル回路を構成する。
【０００３】
ショーケースコントローラは、蒸発器の出口側冷媒温度と入口側冷媒温度との差に応じて膨張弁の開度を制御する。これにより、ショーケースの庫内は、所定の温度に冷却される。一方、冷凍機コントローラは、第１冷凍サイクル回路の低圧側の圧力が所定値未満となると、第１圧縮機の運転を停止する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－０１１４２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の冷凍装置では、冷凍機コントローラによる冷凍機ユニットの制御は、「複数のショーケースの各々において要求される冷却能力」および「複数のショーケースの各々の動作の状況」を考慮することなく、独自に行われる。そのため、冷凍機ユニットの制御のための処理を、複数のショーケースの各々の冷却能力および動作の状況に応じて行うことが困難である。
【課題を解決するための手段】
【０００６】
本開示の第１の態様は、圧縮要素（42）と放熱器（43）とを有する熱源ユニット（40）と、それぞれが蒸発器（52）を有し冷却対象の温度と設定温度との差に応じて冷却動作を実行または停止する複数の冷却ユニット（50）とを含む冷媒回路（25）を有し、前記冷媒回路（25）において冷媒を循環させることで冷凍サイクルを行う冷凍装置（20）に適用される制御システムに関し、制御システムは、前記冷凍装置（20）を制御する制御部（33）を備え、前記制御部（33）は、前記複数の冷却ユニット（50）の各々において要求される冷却能力の導出に用いることができる第１情報と、前記複数の冷却ユニット（50）の各々における前記冷却対象の温度および前記設定温度を示す第２情報とに基づいて、前記熱源ユニット（40）において要求される能力を示す情報を出力する。
【０００７】
第１の態様では、第１情報に基づいて、複数の冷却ユニット（50）の各々において要求される冷却能力を導出することができる。また、第２情報に基づいて、複数の冷却ユニット（50）の各々の動作の状況（冷却動作の実行または停止）を導出することができる。そして、「複数の冷却ユニット（50）の各々において要求される冷却能力」および「複数の冷却ユニット（50）の各々の動作の状況」を考慮して、複数の冷却ユニット（50）の各々の冷却能力および動作の状況に応じた「熱源ユニット（40）において要求される能力」を示す情報を出力することができる。このように、複数の冷却ユニット（50）の各々の冷却能力および動作の状況に応じて熱源ユニット（40）の制御のための処理を行うことができる。
【０００８】
本開示の第２の態様は、第１の態様の制御システムにおいて、前記第１情報は、前記複数の冷却ユニット（50）の各々の冷却能力の代表値である代表冷却能力に関する情報を含み、前記熱源ユニット（40）において要求される能力は、前記複数の冷却ユニット（50）のうち前記冷却動作を実行している冷却ユニット（50）の代表冷却能力の合計に応じた能力である制御システムである。
【０００９】
第２の態様では、複数の冷却ユニット（50）のうち冷却動作を実行している冷却ユニット（50）の代表冷却能力の合計に応じた「熱源ユニット（40）において要求される能力」を示す情報を出力することができる。これにより、複数の冷却ユニット（50）の各々の代表冷却能力および動作の状況に応じて熱源ユニット（40）の制御のための処理を行うことができる。
【００１０】
本開示の第３の態様は、第２の態様の制御システムにおいて、前記複数の冷却ユニット（50）の各々の代表冷却能力は、前記複数の冷却ユニット（50）の各々の熱容量の代表値である代表熱容量に応じた能力である制御システムである。
（【００１１】以降は省略されています）
