特許ウォッチ

公開番号2025056621
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023166207
出願日2023-09-27
発明の名称低熱膨張積層合金
出願人新報国マテリアル株式会社
代理人個人,個人,個人,個人,個人
主分類C22C 38/00 20060101AFI20250401BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】0.2%耐力に優れた低熱膨張積層合金を提供する。
【解決手段】本発明の低熱膨張積層合金は、質量%で、C:0～0.010%、Si:0～0.050%、Mn:0～0.050%、Ni:30.00～37.00%、Co:0～6.00%、O:300～1000ppmを含有し、残部がFe及び不可避的不純物であり、オーステナイト中の金属酸化物の面積率が0.5～2.0%であり、18～28℃における平均熱膨張係数が1.0×10^-6/℃以下であることを特徴とする。

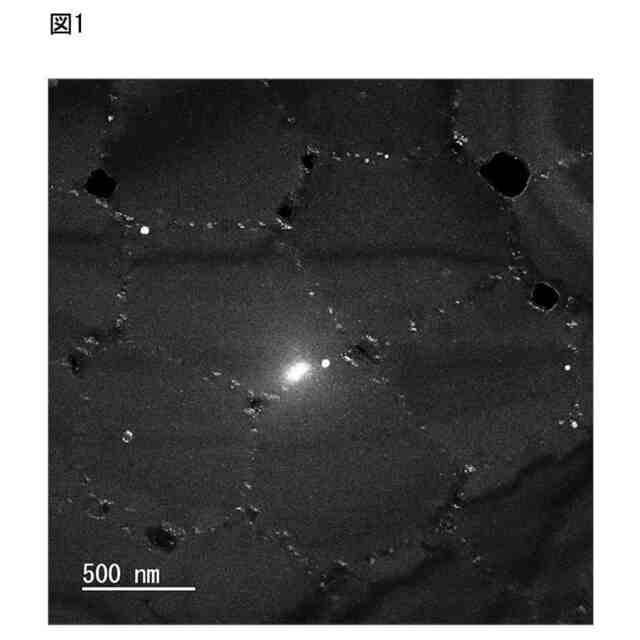

【選択図】図1
特許請求の範囲【請求項１】
質量％で、
Ｃ：０～０．０１０％、
Ｓｉ：０～０．０５０％、
Ｍｎ：０～０．０５０％、
Ｎｉ：３０．００～３７．００％、
Ｃｏ：０～６．００％、
Ｏ：３００～１０００ｐｐｍ
を含有し、残部がＦｅ及び不可避的不純物であり、
オーステナイト中の金属酸化物の面積率が０．５０～２．００％であり、
１８～２８℃における平均熱膨張係数が１．００×１０
-6
／℃以下である
ことを特徴とする低熱膨張積層合金。

発明の詳細な説明【技術分野】
【０００１】
本発明は低熱膨張積層合金に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
エレクトロニクスや半導体関連機器、レーザー加工機、超精密加工機器の部品材料として、熱的に安定なインバー合金が広く使用されている。
【０００３】
一方、付加製造技術、いわゆる３Ｄプリント技術により製造された積層合金が注目されている。付加製造技術によれば、複雑な形状の製品を比較的短時間で製造できるとされている。
【０００４】
特許文献１は、低温安定性に優れる低熱膨張合金に関し、質量％で、Ｃ：０．０１％以下、Ｓｉ：０．０５％以下、Ｍｎ：０．０５％以下、Ｎｉ：３４．５～３６．０％、Ｃｏ：０．０５～２．０％未満を含有し、かつＮｉ＋０．８Ｃｏ：３５．５～３６．５％であり、残部がＦｅ及び不可避的不純物からなり、デンドライト２次アーム間隔が５μｍ以下である凝固組織を有し、１００～－１９０℃の平均熱膨張係数が０±０．１ｐｐｍ／℃の範囲で、かつＭｓ点が－１９６℃以下であることを特徴とする低熱膨張合金を開示している。
【０００５】
特許文献２は、積層造形物の熱処理方法に関し、質量％で、Ｎｉ：３０．５～３３．５％、Ｃｏ：４．０～６．５％、Ｍｎ：０～０．６０％、Ｓｉ：０～０．２５％、Ｃｒ：０～０．２５％、残部：Ｆｅ及び不可避的不純物からなる組成を有する積層造形物を９００～１１５０℃で保持する工程を有する、積層造形物の熱処理方法を開示している。
【先行技術文献】
【特許文献】
【０００６】
特開２０２２－３５１１１号公報
特開２０２２－４７８３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、高い強度、具体的には、高い０．２％耐力を有する低熱膨張積層合金を提供することを課題とする。
【課題を解決するための手段】
【０００８】
本発明者らは、低熱膨張合金の強度を高める方法を鋭意検討した。その結果、組織内に金属酸化物を適切に分散させることで強度を高めることができることを見出した。
【０００９】
本発明の要旨は以下のとおりである。
【００１０】
質量％で、Ｃ：０～０．０１０％、Ｓｉ：０～０．０５０％、Ｍｎ：０～０．０５０％、Ｎｉ：３０．００～３７．００％、Ｃｏ：０～６．００％、Ｏ：３００～１０００ｐｐｍを含有し、残部がＦｅ及び不可避的不純物であり、オーステナイト中の金属酸化物の面積率が０．５０～２．００％であり、１８～２８℃における平均熱膨張係数が１．００×１０
-6
／℃以下であることを特徴とする低熱膨張積層合金。
【発明の効果】
（【００１１】以降は省略されています）

関連特許
