特許ウォッチ

公開番号2025056560
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023166107
出願日2023-09-27
発明の名称熱風炉又は高炉シャフト部用の不焼成アルミナシリカ質れんが、及び、熱風炉又は高炉シャフト部用の不焼成アルミナシリカ質れんがの製造方法
出願人東京窯業株式会社
代理人名古屋国際弁理士法人
主分類C04B 35/101 20060101AFI20250401BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】耐水素ガス性能が高い熱風炉又は高炉シャフト部用の不焼成アルミナシリカ質れんが等を提供すること。
【解決手段】熱風炉又は高炉シャフト部用の不焼成アルミナシリカ質れんがは、Al₂O₃を30質量%以上90質量%以下含み、SiO₂を10質量%以上65質量%以下含み、P₂O₅を0.5質量%以上4質量%以下含む。熱風炉又は高炉シャフト部用の不焼成アルミナシリカ質れんがは、例えば、Al₂O₃を50質量%以上60質量%以下含み、SiO₂を35質量%以上45質量%以下含み、P₂O₅を0.9質量%以上1.5質量%以下含む。熱風炉又は高炉シャフト部用の不焼成アルミナシリカ質れんがの製造方法では、アルミナを含む粒子と、シリカを含む粒子と、リン酸塩水溶液との混練物を成形し、成形物を250℃以上500℃以下の温度で乾燥させる。
【選択図】図1
特許請求の範囲【請求項１】
Ａｌ
２
Ｏ
３
を３０質量％以上９０質量％以下含み、
ＳｉＯ
２
を１０質量％以上６５質量％以下含み、
Ｐ
２
Ｏ
５
を０．５質量％以上４質量％以下含む、
熱風炉又は高炉シャフト部用の不焼成アルミナシリカ質れんが。
続きを表示（約 300 文字）【請求項２】
Ａｌ
２
Ｏ
３
を５０質量％以上６０質量％以下含み、
ＳｉＯ
２
を３５質量％以上４５質量％以下含み、
Ｐ
２
Ｏ
５
を０．９質量％以上１．５質量％以下含む、
熱風炉又は高炉シャフト部用の不焼成アルミナシリカ質れんが。
【請求項３】
アルミナを含む粒子と、シリカを含む粒子と、リン酸塩水溶液との混練物を成形し、
成形物を２５０℃以上５００℃以下の温度で乾燥させる、
熱風炉又は高炉シャフト部用の不焼成アルミナシリカ質れんがの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、熱風炉又は高炉シャフト部用の不焼成アルミナシリカ質れんが、及び、熱風炉又は高炉シャフト部用の不焼成アルミナシリカ質れんがの製造方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、製鉄プロセスにおいて、鉄鉱石の還元剤としてコークスが用いられてきた。ＣＯ
２
の排出量を削減するために、鉄鉱石の還元剤として、をコークスの一部を水素へ代替する取り組みが始まっている。熱風炉では、クレイボンドの焼成アルミナシリカ質れんがが使用されている。クレイボンドの焼成アルミナシリカ質れんがは、特許文献１に開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－６５９５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
鉄鉱石の還元剤として水素を高炉で吹き込む場合、熱風炉内の雰囲気には水素が存在し、還元雰囲気となる。高温の水素と、れんが中のＳｉＯ
２
とが反応してＳｉＯガスを生成し、れんがの脆化が起こるおそれがある。
【０００５】
そのため、熱風炉又は高炉シャフト部で使用されるれんがは、高温の水素と接触しても脆化が生じ難い性能（以下では耐水素ガス性能とする）が高いことが好ましい。
本開示の１つの局面では、耐水素ガス性能が高い熱風炉又は高炉シャフト部用の不焼成アルミナシリカ質れんが、及び、熱風炉又は高炉シャフト部用の不焼成アルミナシリカ質れんがの製造方法を提供することが好ましい。
【課題を解決するための手段】
【０００６】
本開示の１つの局面は、Ａｌ
２
Ｏ
３
を３０質量％以上９０質量％以下含み、ＳｉＯ
２
を１０質量％以上６５質量％以下含み、Ｐ
２
Ｏ
５
を０．５質量％以上４質量％以下含む、熱風炉又は高炉シャフト部用の不焼成アルミナシリカ質れんがである。本開示の熱風炉又は高炉シャフト部用の不焼成アルミナシリカ質れんがは、耐水素ガス性能が高い。
【０００７】
本開示の別の局面は、Ａｌ
２
Ｏ
３
を５０質量％以上６０質量％以下含み、ＳｉＯ
２
を３５質量％以上４５質量％以下含み、Ｐ
２
Ｏ
５
を０．９質量％以上１．５質量％以下含む、熱風炉又は高炉シャフト部用の不焼成アルミナシリカ質れんがである。本開示の熱風炉又は高炉シャフト部用の不焼成アルミナシリカ質れんがは、耐水素ガス性能が高い。
【０００８】
本開示の別の局面は、アルミナを含む粒子と、シリカを含む粒子と、リン酸塩水溶液との混練物を成形し、成形物を２５０℃以上５００℃以下の温度で乾燥させる、熱風炉又は高炉シャフト部用の不焼成アルミナシリカ質れんがの製造方法である。
【０００９】
本開示の製造方法は、耐水素ガス性能が高い熱風炉又は高炉シャフト部用の不焼成アルミナシリカ質れんがを製造できる。
【図面の簡単な説明】
【００１０】

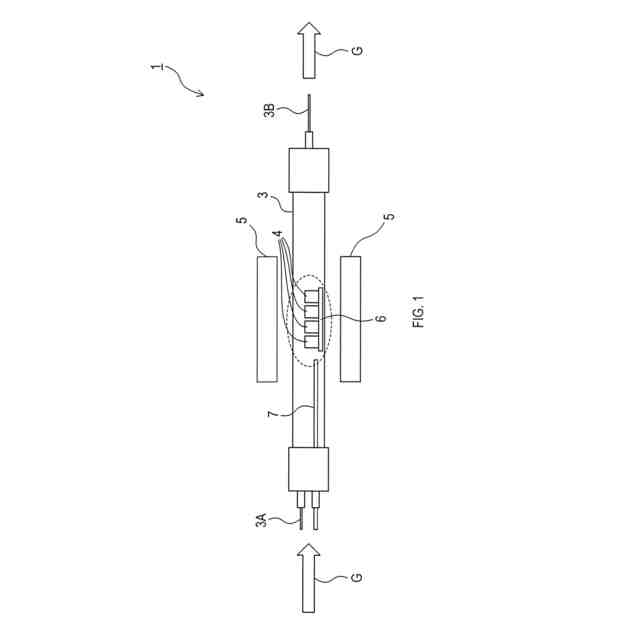

耐水素ガス性能の評価に使用する評価装置の構成を表す説明図である。
【発明を実施するための形態】

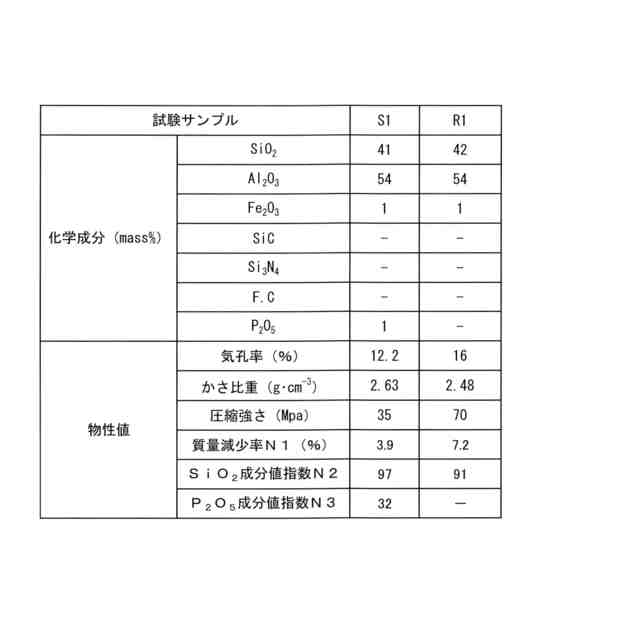

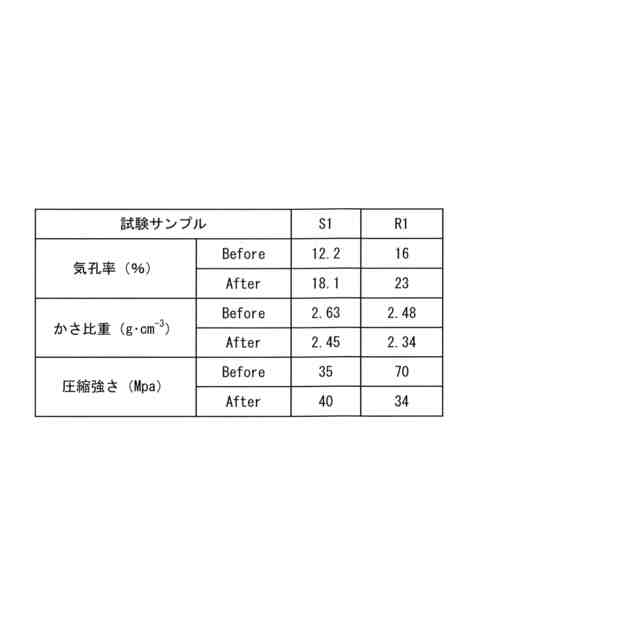

（【００１１】以降は省略されています）

関連特許
