公開番号2025056543
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023166077
出願日2023-09-27
発明の名称極低温冷凍機、および極低温冷凍機用フレキシブルホース
出願人住友重機械工業株式会社
代理人個人,個人
主分類F25B 9/00 20060101AFI20250401BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】極低温冷凍機の動作中にフレキシブルホースから発生する騒音を低減する。
【解決手段】極低温冷凍機10は、圧縮機12と、コールドヘッド14と、圧縮機12をコールドヘッド14に接続する第1フレキシブルホース63とを備える。第1フレキシブルホース63は、極低温冷凍機10の作動ガスを流すための導管と、導管に外装されたブレイドとを備える。ブレイドは、導管を被覆するように筒状に編まれたブレイド線を備え、作動ガスが公称圧力で導管を流れるときブレイド線に働く引張応力が85N/mm²以下となるように構成されている。
【選択図】図1
特許請求の範囲【請求項１】
圧縮機と、
コールドヘッドと、
前記圧縮機を前記コールドヘッドに接続するフレキシブルホースであって、極低温冷凍機の作動ガスを流すための導管と、前記導管に外装されたブレイドとを備えるフレキシブルホースと、を備え、
前記ブレイドは、前記導管を被覆するように筒状に編まれたブレイド線を備え、前記作動ガスが公称圧力で前記導管を流れるとき前記ブレイド線に働く引張応力が８５Ｎ／ｍｍ
２
以下となるように構成されていることを特徴とする極低温冷凍機。
続きを表示（約 1,000 文字）【請求項２】
前記ブレイドは、前記作動ガスが前記公称圧力で前記導管を流れるとき前記ブレイド線に働く引張応力が３０Ｎ／ｍｍ
２
以上となるように構成されていることを特徴とする請求項１に記載の極低温冷凍機。
【請求項３】
前記圧縮機は、前記作動ガスを送出する送出ポートを備え、
前記コールドヘッドは、前記作動ガスを受け入れる吸気ポートを備え、
前記フレキシブルホースは、前記送出ポートを前記吸気ポートに接続することを特徴とする請求項１に記載の極低温冷凍機。
【請求項４】
前記圧縮機は、前記作動ガスを回収する回収ポートを備え、
前記コールドヘッドは、前記作動ガスを排出する排気ポートを備え、
前記極低温冷凍機は、前記回収ポートを前記排気ポートに接続する別のフレキシブルホースであって、前記作動ガスを流すための導管を備える別のフレキシブルホースをさらに備え、
前記別のフレキシブルホースの前記導管は、前記作動ガスの流れに露出されるコルゲート内面を備え、前記コルゲート内面におけるコルゲート間隙間が１ｍｍ以下であることを特徴とする請求項１から３のいずれかに記載の極低温冷凍機。
【請求項５】
前記コルゲート内面におけるコルゲート間隙間が０．６ｍｍ以下であることを特徴とする請求項４に記載の極低温冷凍機。
【請求項６】
圧縮機と、
コールドヘッドと、
前記圧縮機を前記コールドヘッドに接続するフレキシブルホースであって、極低温冷凍機の作動ガスを流すための導管を備えるフレキシブルホースと、を備え、
前記導管は、前記作動ガスの流れに露出されるコルゲート内面を備え、前記コルゲート内面におけるコルゲート間隙間が１ｍｍ以下であることを特徴とする極低温冷凍機。
【請求項７】
極低温冷凍機用フレキシブルホースであって、
極低温冷凍機の作動ガスを流すための導管と、
前記導管に外装されたブレイドと、を備え、
前記ブレイドは、前記導管を被覆するように筒状に編まれたブレイド線を備え、前記作動ガスが公称圧力で前記導管を流れるとき前記ブレイド線に働く引張応力が８５Ｎ／ｍｍ
２
以下となるように構成され、及び／または、
前記導管は、前記作動ガスの流れに露出されるコルゲート内面を備え、前記コルゲート内面におけるコルゲート間隙間が１ｍｍ以下であることを特徴とする極低温冷凍機用フレキシブルホース。

発明の詳細な説明【技術分野】
【０００１】
本発明は、極低温冷凍機、および極低温冷凍機用フレキシブルホースに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
一般に、ギフォード・マクマホン（Gifford-McMahon；ＧＭ）冷凍機などの極低温冷凍機は、圧縮機とコールドヘッドとも呼ばれる膨張機との間での作動ガスの給排のために両者を接続する作動ガス配管を備える。作動ガス配管として、蛇腹状のフレキシブルホースが用いられることがある。従来、極低温冷凍機の動作中の作動ガス流れによりフレキシブルホースから発生する騒音を低減するために、柔軟性のあるパイプを蛇腹状フレキシブルホースの内面に装着することが提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－３３３２２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明者は、上述の極低温冷凍機用フレキシブルホースを検討し、以下の課題を認識した。このフレキシブルホースは、柔軟性パイプを用いてホース内面を平滑化することで、ガス流れに起因する騒音を低減することを目指すものである。しかしながら、本発明者の検討によると、フレキシブルホースに外装されるブレイドの設計や、例えば作動ガス圧力など極低温冷凍機の使用条件によっては、騒音レベルが悪化しうることが判明した。また、上述のフレキシブルホースは、柔軟性パイプという追加部品を必要とする。これは、フレキシブルホースの製造コストの増加につながりうる。極低温冷凍機の長期的な運転に伴うパイプの摩耗の進行など、長期信頼性についての懸念もある。
【０００５】
本発明のある態様の例示的な目的のひとつは、極低温冷凍機の動作中にフレキシブルホースから発生する騒音を低減することにある。
【課題を解決するための手段】
【０００６】
本発明のある態様によると、極低温冷凍機は、圧縮機と、コールドヘッドと、圧縮機をコールドヘッドに接続するフレキシブルホースであって、極低温冷凍機の作動ガスを流すための導管と、導管に外装されたブレイドとを備えるフレキシブルホースと、を備える。ブレイドは、導管を被覆するように筒状に編まれたブレイド線を備え、作動ガスが公称圧力で導管を流れるときブレイド線に働く引張応力が８５Ｎ／ｍｍ
２
以下となるように構成されている。
【０００７】
本発明のある態様によると、極低温冷凍機は、圧縮機と、コールドヘッドと、圧縮機をコールドヘッドに接続するフレキシブルホースであって、極低温冷凍機の作動ガスを流すための導管を備えるフレキシブルホースと、を備える。導管は、作動ガスの流れに露出されるコルゲート内面を備え、コルゲート内面におけるコルゲート間隙間が１ｍｍ以下であることを特徴とする。
【０００８】
本発明のある態様によると、極低温冷凍機用フレキシブルホースは、極低温冷凍機の作動ガスを流すための導管と、導管に外装されたブレイドと、を備える。ブレイドは、導管を被覆するように筒状に編まれたブレイド線を備え、作動ガスが公称圧力で導管を流れるときブレイド線に働く引張応力が８５Ｎ／ｍｍ
２
以下となるように構成されている。それとともに、またはそれに代えて、導管は、作動ガスの流れに露出されるコルゲート内面を備え、コルゲート内面におけるコルゲート間隙間が１ｍｍ以下である。
【発明の効果】
【０００９】
本発明によれば、極低温冷凍機の動作中にフレキシブルホースから発生する騒音を低減することができる。
【図面の簡単な説明】
【００１０】

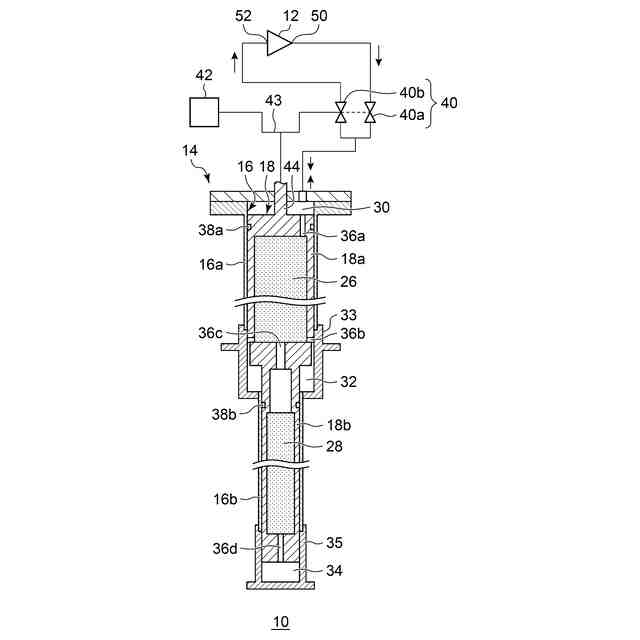

実施の形態に係る極低温冷凍機を概略的に示す図である。

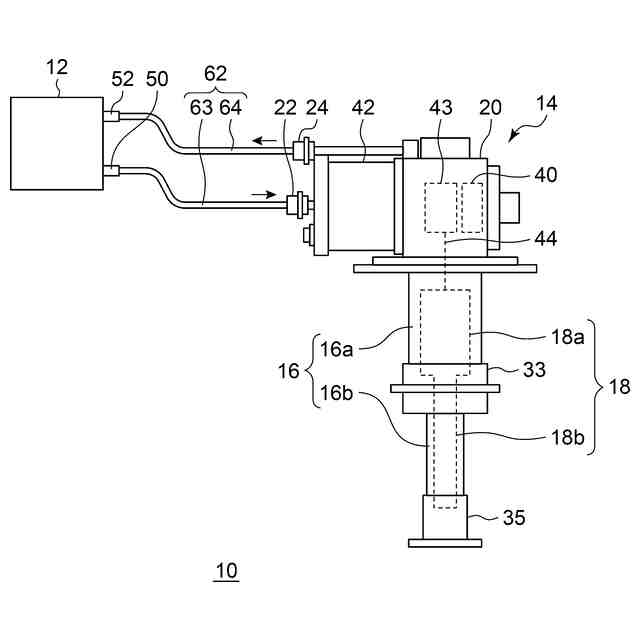

実施の形態に係る極低温冷凍機を概略的に示す図である。
図３（ａ）から図３（ｃ）は、実施の形態に係る極低温冷凍機用フレキシブルホースを概略的に示す図である。
実施の形態に係り、ブレイド応力と騒音レベルとの関係を示すグラフである。
実施の形態に係り、コルゲート間隙間と騒音レベルとの関係を示すグラフである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
