発明の名称磁気記録再生装置、及びその調整方法
出願人株式会社東芝,東芝デバイス&ストレージ株式会社
代理人弁理士法人スズエ国際特許事務所
主分類G11B 21/21 20060101AFI20250327BHJP(情報記憶)
要約
【課題】熱アシスト磁気記録ヘッドの浮上量変化を判定する
【解決手段】実施形態に係る磁気記録再生装置の調整方法は、熱アシスト磁気記録ヘッド及び磁気ディスクを搭載した磁気記録再生装置の調整方法であって、記録面の第1位置において第1ライト動作を行い、第1位置とは半径方向位置が異なる第2位置で1エラーレートを測定し、第2ライト動作を行なった後、第2エラーレートを測定し、第1エラーレートと第2エラーレートとの第1差分を求め、第1位置で第3エラーレートを測定し、第3ライト動作を行なった後、第4エラーレートを測定し、第3エラーレートと第4エラーレートとの第2差分を求め、第1差分と第2差分を比較し、浮上量変化を判定する。
【選択図】図1
特許請求の範囲【請求項１】
熱アシスト磁気記録ヘッド及び磁気ディスクを搭載した磁気記録再生装置の調整方法であって、
前記磁気ディスクの記録面の第１位置において、前記熱アシスト磁気記録ヘッドで第１ライト動作を行い、
前記熱アシスト磁気記録ヘッドを前記記録面の前記第１位置とは半径方向位置が異なる第２位置にシークして、第１エラーレートを測定し、
前記第２位置にて第２ライト動作を行なった後、
前記第２位置で第２エラーレートを測定し、
前記第１エラーレートと前記第２エラーレートとの第１差分を計算し、
前記熱アシスト磁気記録ヘッドを前記第１位置にシークして、第３エラーレートを測定し、
前記第１位置にて第３ライト動作を行なった後、
前記第１位置で第４エラーレートを測定し、
前記第３エラーレートと前記第４エラーレートとの第２差分を計算し、
前記第１差分と前記第２差分を比較し、前記第１位置と前記第２位置の浮上量変化を判定することを備えた磁気記録再生装置の調整方法。
続きを表示（約 2,000 文字）【請求項２】
前記浮上量変化を判定する前に、
前記熱アシスト磁気記録ヘッドを、前記第１位置及び前記第２位置とは半径方向位置が異なる第３位置にシークし、第５エラーレートを測定し、
前記第３位置にて第４ライト動作を行なった後、第６エラーレートを測定し
前記第５エラーレートと前記第６エラーレートとの第３差分を求めることをさらに含み、
前記浮上量変化を判定することは、前記第１差分と前記第２差分と前記第３差分を比較し、前記第１位置と前記第２位置と前記第３位置の浮上量変化を判定する請求項１に記載の磁気記録再生装置の調整方法。
【請求項３】
前記磁気記録再生装置内の温度が変化したとき、
前記熱アシスト磁気記録ヘッドを、前記第１位置及び前記第２位置とは半径方向位置が異なる第４位置にシークし、第６エラーレートを測定し、
前記第４位置にて第５ライト動作を行なった後、第７エラーレートを測定し、及び
前記第６エラーレートと前記第７エラーレートとの第４差分を求め
前記第１差分及び／または前記第２差分と、前記第４差分とを比較し、第４位置の浮上量変化を判定することをさらに含む請求項１に記載の磁気記録再生装置の調整方法。
【請求項４】
前記磁気記録再生装置の湿度が変化したとき、
前記熱アシスト磁気記録ヘッドを、前記第１位置及び前記第２位置とは半径方向位置が異なる第４位置にシークし、第６エラーレートを測定し、
前記第４位置にて第５ライト動作を行なった後、第７エラーレートを測定し、及び
前記第６エラーレートと前記第７エラーレートとの第４差分を求め
前記第１差分及び／または前記第２差分と、前記第４差分とを比較し、第４位置の浮上量変化を判定することをさらに含む請求項１に記載の磁気記録再生装置の調整方法。
【請求項５】
前記磁気記録再生装置内の気圧が変化したとき、
前記熱アシスト磁気記録ヘッドを、前記第１位置及び前記第２位置とは半径方向位置が異なる第４位置にシークし、第６エラーレートを測定し、
前記第４位置にて第５ライト動作を行なった後、第７エラーレートを測定し、及び
前記第６エラーレートと前記第７エラーレートとの第４差分を求め
前記第１差分及び／または前記第２差分と、前記第４差分とを比較し、第４位置の浮上量変化を判定することをさらに含む請求項１に記載の磁気記録再生装置の調整方法。
【請求項６】
前記磁気記録再生装置をバックグラウンドでモニターするとき、
前記熱アシスト磁気記録ヘッドを、前記第１位置及び前記第２位置とは半径方向位置が異なる第４位置にシークし、第６エラーレートを測定し、
前記第４位置にて第５ライト動作を行なった後、第７エラーレートを測定し、及び
前記第６エラーレートと前記第７エラーレートとの第４差分を求め
前記第１差分及び／または前記第２差分と、前記第４差分とを比較し、第４位置の浮上量変化を判定することをさらに含む請求項１に記載の磁気記録再生装置の調整方法。
【請求項７】
前記判定の結果、浮上量変化があると判定された場合に、前記熱アシスト磁気記録ヘッドの浮上量を調整することをさらに含む請求項１から６のいずれか１項に記載の磁気記録再生装置の調整方法。
【請求項８】
前記判定の結果、浮上量変化があると判定された場合に外部接続されたホストに通知することをさらに含む請求項６に記載の磁気記録再生装置の調整方法。
【請求項９】
前記ホストへの通知は、ＳＭＡＲＴ機能を利用する請求項８に記載の磁気記録再生装置の調整方法。
【請求項１０】
磁気記録層と、前記磁気記録層の記録面上に設けられた潤滑剤を含む磁気ディスク、
前記磁気ディスクに対して磁気記録を行う熱アシスト磁気記録ヘッド、
前記熱アシスト磁気記録ヘッドを、前記記録面上の第１位置、または第１位置とは半径方向位置が異なる第２位置に配置するヘッド位置制御部、
前記第１位置における第１ライト動作、前記第２位置における第２ライト動作、及び前記第１位置における第３ライト動作を各々制御するライト動作制御部、
前記第２ライト動作の前に第１エラーレート、前記第２ライト動作の後に第２エラーレート、前記第３ライト動作の前に第３エラーレート、前記第３ライト動作の後に第４エラーレートを測定するエラーレート測定部、
前記第１エラーレート及び前記第２エラーレートの第１差分、及び前記第３エラーレートと第４エラーレートとの第２差分を各々求める演算部、及び
前記第１差分及び前記第２差分を比較し、浮上量変化を判定する判定部を含む磁気記録再生装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、磁気記録再生装置、及びその調整方法に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
熱アシスト磁気記録ヘッドでは、レーザーで磁気ディスクの温度を上げて記録を行う。このとき、温度上昇のため、磁気ディスクの磁性膜に由来すると考えられる成分が潤滑剤を介して近接場光素子（NFT）先端に付着し、硬化物を生成することがわかっている。
潤滑剤硬化物の発生は、記録の原理上、防ぎようがない。一方で、潤滑剤硬化物が固着した場合、レーザーの透過率があがり、レーザーの伝達効率を上げる層として働くことがわかっている。
【０００３】
潤滑剤硬化物は浮上量を下げれば摩耗によって削られ、浮上を上げればヘッド-メディア間に潤滑剤が充填されることで再度構築される。そのため、ディスク面内で浮上量が変動する際、例えば浮上の低いトラックから浮上の高いトラックへヘッドが移動した場合、潤滑剤硬化物が生成されるまでの間、ライト性能が落ちるという問題が生じる。
また、従来より、ライトヘッド及びNFTの浮上量調整に関しては、浮上量の調整精度はリードヘッドに比べて劣っていた。このため、ライトヘッドについてもシーク直後と十分ライトした後のエラーレートの差が出ないように浮上量調整をすることが望まれている。
さらに、温度が変わったときや、ユーザー先での浮上モニターに関しても、同様に浮上量調整をすることが望まれる。
【先行技術文献】
【特許文献】
【０００４】
米国特許出願公開第２０１７／０２２１５１１号明細書
米国特許第１０４１０６６０号明細書
特開２０２２－１７３７００号公報
米国特許第１１７３５２１７号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の実施形態は、熱アシスト磁気記録ヘッドの浮上量変化を判定することを目的とする。
【課題を解決するための手段】
【０００６】
実施形態によれば熱アシスト磁気記録ヘッド及び磁気ディスクを搭載した磁気記録再生装置の調整方法であって、
前記磁気ディスクの記録面の第１位置において、前記熱アシスト磁気記録ヘッドで第１ライト動作を行い、
前記熱アシスト磁気記録ヘッドを、前記記録面の前記第１位置とは半径方向位置が異なる第２位置にシークして、第１エラーレートを測定し、
前記第２位置にて第２ライト動作を行なった後、第２エラーレートを測定し、
前記第１エラーレートと前記第２エラーレートとの第１差分を求め、
前記熱アシスト磁気記録ヘッドを前記第１位置にシークして、第３エラーレートを測定し、
前記第１位置にて第３ライト動作を行なった後、第４エラーレートを測定し
前記第３エラーレートと前記第４エラーレートとの第２差分を求め、
前記第１差分と前記第２差分を比較し、浮上量変化を判定することを含む磁気記録再生装置の調整方法が提供される。
【図面の簡単な説明】
【０００７】

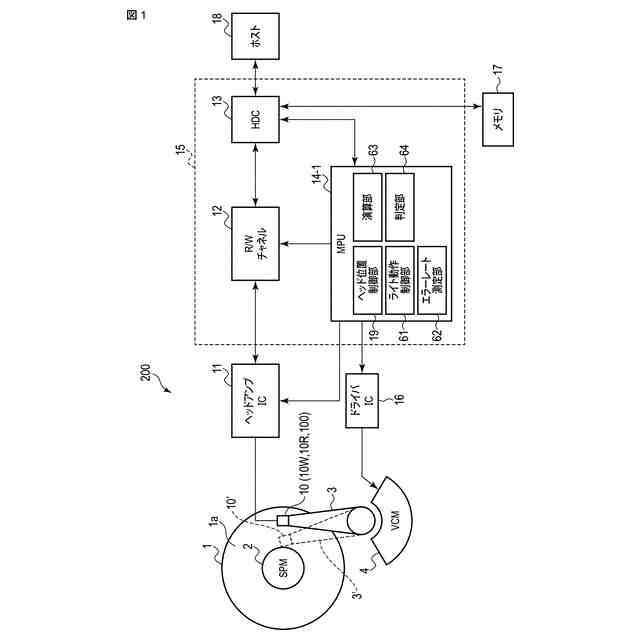

第２実施形態に関する磁気記録再生装置の一例の構成を表すブロック図である。

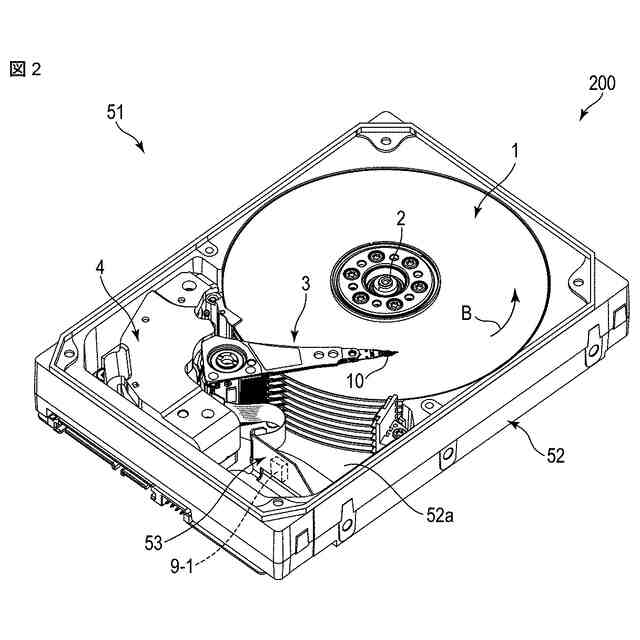

第２実施形態に係る磁気記録再生装置の分解斜視図の一部である。

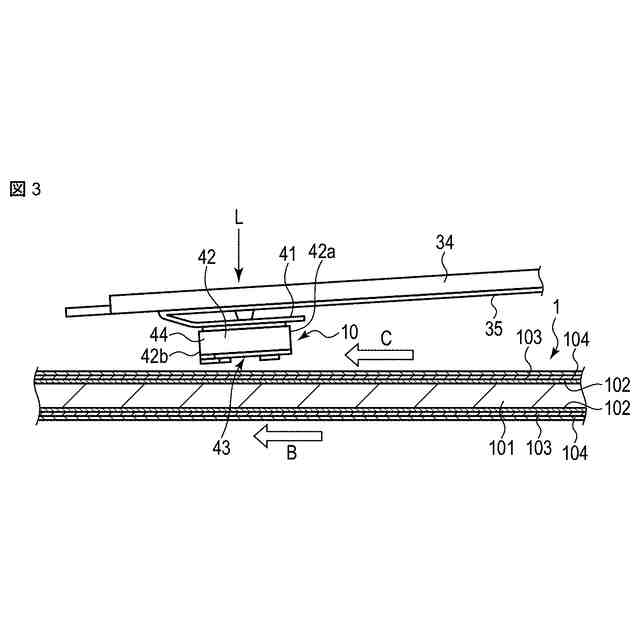

磁気ヘッドおよびサスペンションを示す側面図である。

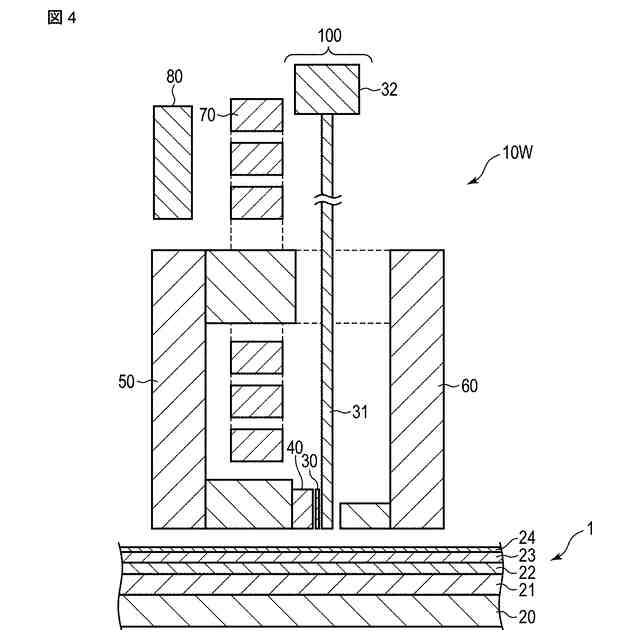

第２実施形態に係る磁気記録再生装置の一部の横断面図である。

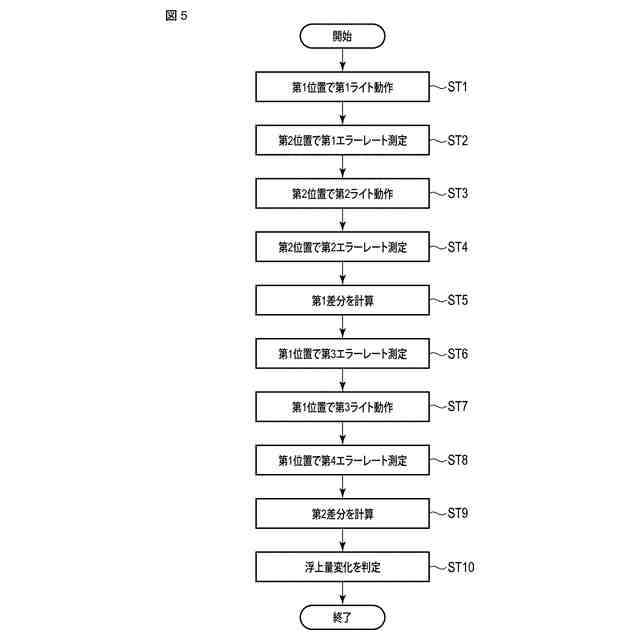

第１実施形態に係る磁気記録再生装置の調整方法の一例を表すフロー図である。

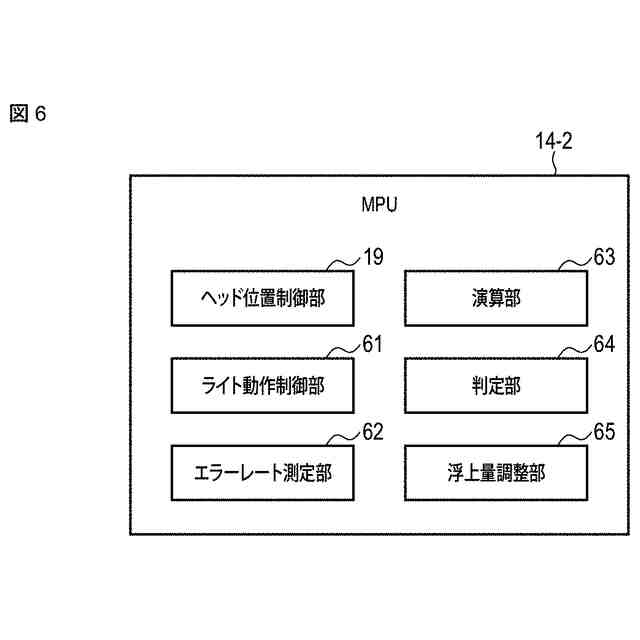

図５のＭＰＵの他の一例を表すブロック図である。

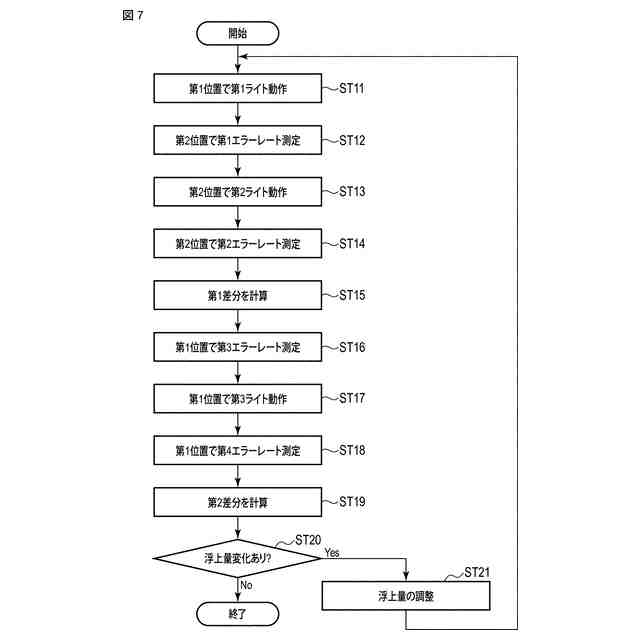

第１実施形態に係る磁気記録再生装置の調整方法の他の一例を表すフロー図である。

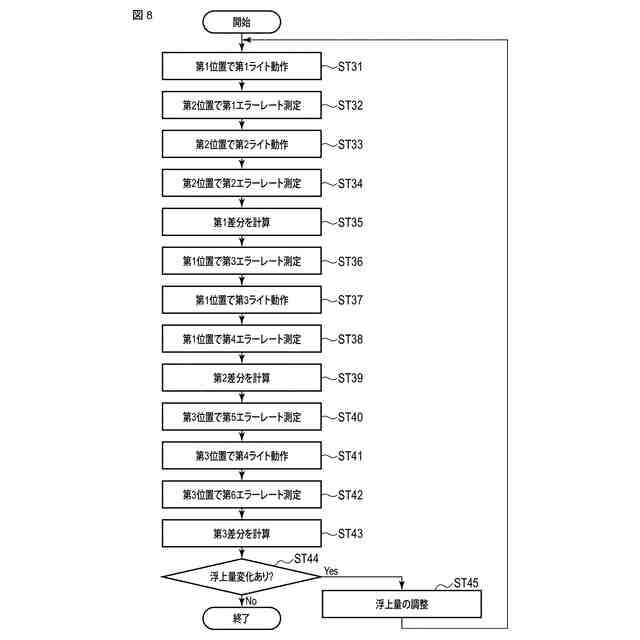

第１実施形態に係る磁気記録再生装置の調整方法の他の一例を表すフロー図である。

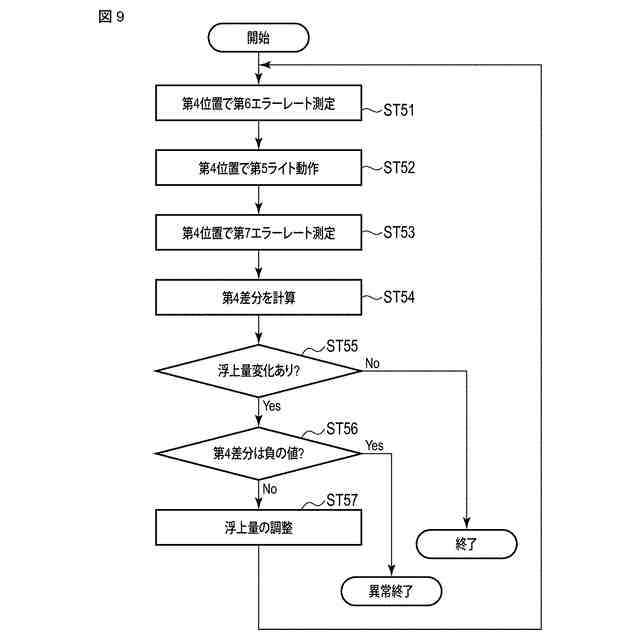

第１実施形態に係る磁気記録再生装置の調整方法の他の一例を表すフロー図である。
第２実施形態に係る磁気記録再生装置の他の一例の構成を表すブロック図である。
第２実施形態に係る磁気記録再生装置の他の一例の構成を表すブロック図である。
第２実施形態に係る磁気記録再生装置の他の一例の構成を表すブロック図である。
【発明を実施するための形態】
【０００８】
第１実施形態に係る磁気記録再生装置の調整方法は、熱アシスト磁気記録ヘッド及び磁気ディスクを搭載した磁気記録再生装置の調整方法であって、
磁気ディスクの記録面の第１位置において、熱アシスト磁気記録ヘッドで第１ライト動作を行い、
熱アシスト磁気記録ヘッドを、記録面の第１位置とは半径方向位置が異なる第２位置にシークし、第１エラーレートを測定し、
第２位置にて第２ライト動作を行なった後、第２エラーレートを測定し、
第１エラーレートと第２エラーレートとの第１差分を求め、
熱アシスト磁気記録ヘッドを、第１位置にシークし、第３エラーレートを測定し、
第１位置にて第３ライト動作を行なった後、第４エラーレートを測定し、
第３エラーレートと第４エラーレートとの第２差分を求め、
第１差分と第２差分を比較し、浮上量変化を判定することを含む。
【０００９】
第２実施形態に係る磁気記録再生装置は、第１実施形態に係る磁気記録再生装置の調整方法を実施するための装置の一例であって、
磁気記録層、及び磁気記録層の記録面上に設けられた潤滑剤を含む磁気ディスクと、
磁気ディスクに対して磁気記録を行う熱アシスト磁気記録ヘッドと、
熱アシスト磁気記録ヘッドを、記録面上の第１位置、または第１位置とは半径方向位置が異なる第２位置に配置するヘッド位置制御部と、
第１位置における第１ライト動作、第２位置における第２ライト動作、及び第１位置における第３ライト動作を各々制御するライト動作制御部と、
第２ライト動作の前に第１エラーレート、第２ライト動作の後に第２エラーレート、第３ライト動作の前に第３エラーレート、第３ライト動作の後に第４エラーレートを測定するエラーレート測定部と、
第１エラーレート及び第２エラーレートの第１差分、及び第３エラーレートと第４エラーレートとの第２差分を各々求める演算部と、
第１差分及び第２差分を比較し、浮上量変化を判定する判定部とを含む。
【００１０】
第１実施形態及び第２実施形態によれば、半径方向位置の異なる２以上の位置においてライト動作前後のエラーレートの差分を求めて比較することにより、熱アシスト磁気記録ヘッドの浮上量変化を判定することができる。また、得られた差分と浮上量変化に基づいて、熱アシスト磁気記録ヘッドの浮上量を調整することが可能となる。
