公開番号2025043696
公報種別公開特許公報(A)
公開日2025-04-01
出願番号2023151142
出願日2023-09-19
発明の名称積層鉄心の製造装置
出願人株式会社エフ・シー・シー
代理人個人,個人
主分類H02K 15/027 20250101AFI20250325BHJP(電力の発電,変換,配電)
要約【課題】金属板の下面の所定の位置に正確に接着剤を塗布すること。

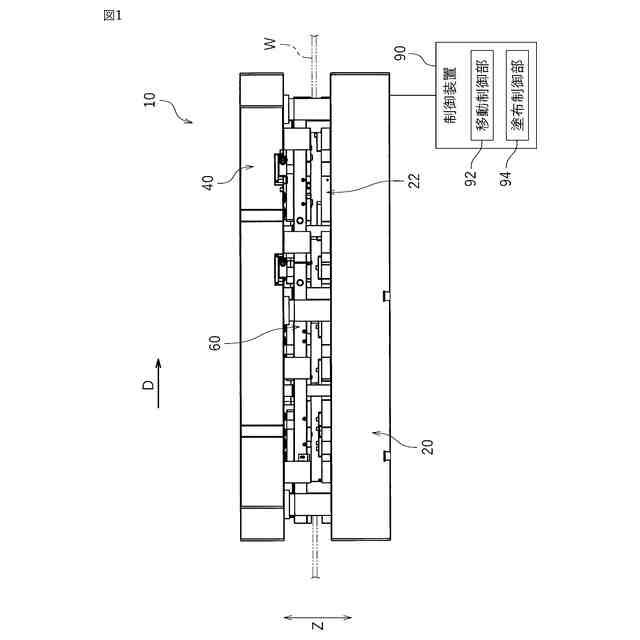

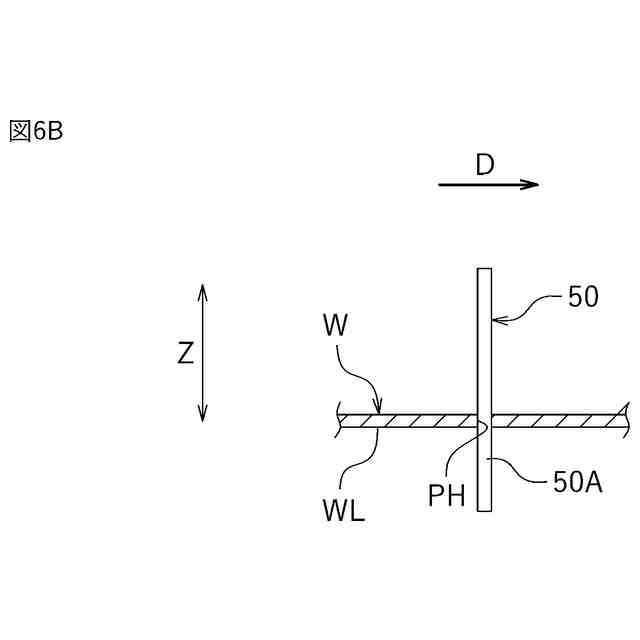

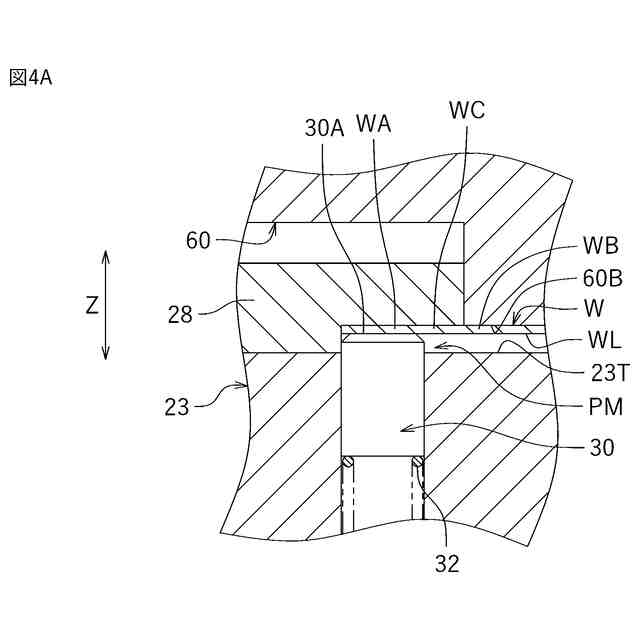

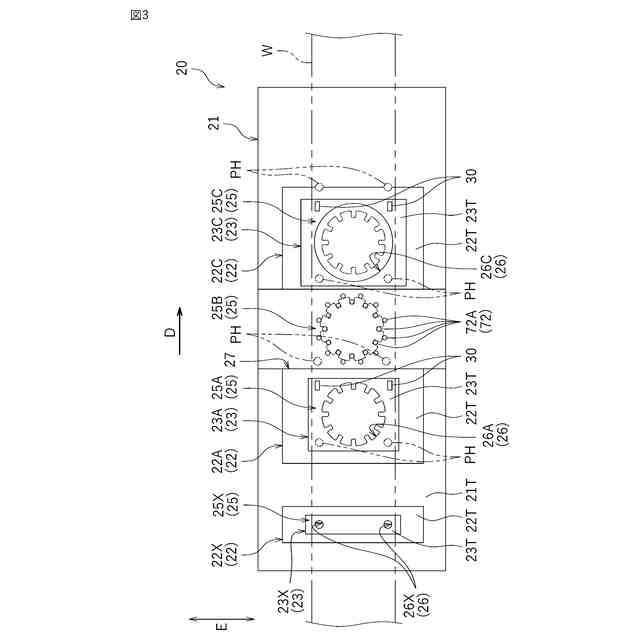

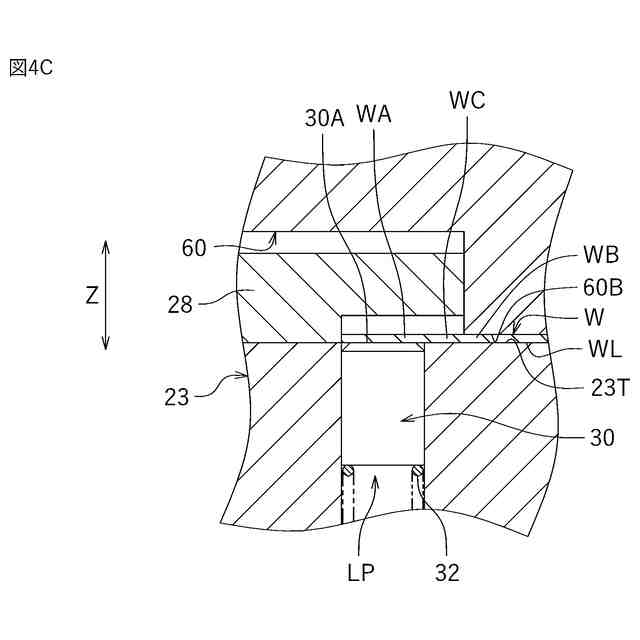

【解決手段】積層鉄心の製造装置10は、ダイ穴26が形成されたダイ23を有する下型20と、ダイ穴26に対応するパンチ45を有する上型40と、金属板Wの下面WLに接着剤を塗布する接着剤塗布装置70と、上型40および接着剤塗布装置70を制御する制御装置90と、を備え、制御装置90は、上型40の上下方向Zの移動を制御する移動制御部92と、接着剤塗布装置70から金属板Wの下面WLへの接着剤の塗布を開始するタイミングである開始タイミングを変更可能に構成された塗布制御部94と、を有している。
【選択図】図5
特許請求の範囲【請求項１】
複数の鉄心部材が積層されて相互に接着された積層鉄心の製造装置であって、
ダイ穴が形成されたダイを有する下型と、
前記ダイ穴に対応するパンチを有する上型と、
前記下型に設けられ、かつ、帯状の金属板の下面に接着剤を塗布する接着剤塗布装置と、
前記上型および前記接着剤塗布装置を制御する制御装置と、を備え、
前記制御装置は、
前記上型の上下方向の移動を制御する移動制御部と、
前記接着剤塗布装置から前記金属板の前記下面への前記接着剤の塗布を開始するタイミングである開始タイミングを変更可能に構成された塗布制御部と、を有している、製造装置。
続きを表示（約 930 文字）【請求項２】
前記塗布制御部は、前記金属板の前記下面の塗布部分１つ当たりの接着剤塗布量に応じて、前記開始タイミングを変更可能に構成されている、請求項１に記載の製造装置。
【請求項３】
前記塗布制御部は、前記塗布部分１つ当たりの接着剤塗布量が少ないほど前記開始タイミングを遅くするように構成されている、請求項２に記載の製造装置。
【請求項４】
前記塗布制御部は、前記接着剤の粘度に応じて、前記開始タイミングを変更可能に構成されている、請求項１に記載の製造装置。
【請求項５】
前記塗布制御部は、前記接着剤の粘度が高いほど前記開始タイミングを早くするように構成されている、請求項４に記載の製造装置。
【請求項６】
前記接着剤塗布装置は、前記金属板よりも下方に位置し、かつ、前記金属板の前記下面に前記接着剤を噴射するノズルを有し、
前記開始タイミングは、前記ノズルに対して前記接着剤の噴射開始信号を送るタイミングである、請求項１に記載の製造装置。
【請求項７】
前記開始タイミングは、前記ノズルから前記接着剤の噴射を開始するタイミングである、請求項６に記載の製造装置。
【請求項８】
前記接着剤塗布装置は、前記金属板の前記下面に前記接着剤を転写によって塗布するように構成されており、
前記開始タイミングは、前記接着剤塗布装置から前記金属板の前記下面への前記接着剤の転写を開始するタイミングである、請求項１に記載の製造装置。
【請求項９】
前記接着剤塗布装置は、前記金属板よりも下方に位置し、かつ、前記接着剤を吐出する吐出口を有し、
前記開始タイミングは、前記吐出口から上方に吐出された前記接着剤が前記金属板の前記下面に接触を開始するタイミングである、請求項８に記載の製造装置。
【請求項１０】
前記塗布制御部は、前記接着剤塗布装置から前記金属板の前記下面への前記接着剤の塗布を開始してから完了するまでの期間を変更可能に構成されている、請求項１に記載の製造装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、積層鉄心の製造装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
モータ等に用いられる積層鉄心は、帯状の金属板（例えば帯状の鋼板）を所定の形状に打ち抜いて鉄心部材（コア）を形成し、形成された鉄心部材を積層して一体化することによって形成されている。例えば、かしめ、溶接、または、接着等によって、鉄心部材を積層して一体化することによって積層鉄心が形成されている。例えば、特許文献１には、接着剤を用いて複数の鉄心部材を積層し、相互に接着された積層鉄心を製造する製造装置が開示されている。特許文献１では、ダイを有する下金型に接着剤塗布機構が設けられ、プレスタイミングの下死点位置になると、接着剤塗布機構の吐出ノズルから吐出された接着剤を薄肉鋼板の下面の所定の位置に塗布させている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－３２１８５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、接着剤を金属板の下面に塗布するとき、接着剤は金属板の下面の所定の位置に正確に塗布される必要がある。接着剤が正確に塗布されないと、鉄心部材同士の接着が正確に行われず、積層鉄心の強度が低下してしまう虞がある。
【０００５】
本発明はかかる点に鑑みてなされたものであり、その目的は、金属板の下面の所定の位置に正確に接着剤を塗布することができる積層鉄心の製造装置を提供することである。
【課題を解決するための手段】
【０００６】
本発明に係る積層鉄心の製造装置は、複数の鉄心部材が積層されて相互に接着された積層鉄心の製造装置であって、ダイ穴が形成されたダイを有する下型と、前記ダイ穴に対応するパンチを有する上型と、前記下型に設けられ、かつ、帯状の金属板の下面に接着剤を塗布する接着剤塗布装置と、前記上型および前記接着剤塗布装置を制御する制御装置と、を備え、前記制御装置は、前記上型の上下方向の移動を制御する移動制御部と、前記接着剤塗布装置から前記金属板の前記下面への前記接着剤の塗布を開始するタイミングである開始タイミングを変更可能に構成された塗布制御部と、を有している。
【０００７】
本発明に係る積層鉄心の製造装置は、上型および接着剤塗布装置を制御する制御装置を備えている。そして、制御装置の塗布制御部は、接着剤塗布装置から金属板の下面への接着剤の塗布を開始するタイミングである開始タイミングを変更可能に構成されている。上記態様によれば、接着剤の塗布を開始するタイミングを適宜変更することができるため、所定のタイミングで金属板の下面の所定の位置により正確に接着剤を塗布することができる。
【０００８】
また、本発明に係る他の積層鉄心の製造装置は、複数の鉄心部材が積層されて相互に接着された積層鉄心の製造装置であって、ダイ穴が形成されたダイを有する下型と、前記ダイ穴に対応するパンチを有する上型と、前記下型に設けられ、かつ、帯状の金属板の下面に接着剤を塗布する接着剤塗布装置と、前記上型および前記接着剤塗布装置を制御する制御装置と、を備え、前記制御装置は、前記上型の上下方向の移動を制御する移動制御部と、前記接着剤塗布装置から前記金属板の前記下面への前記接着剤の塗布を完了するタイミングである完了タイミングを変更可能に構成された塗布制御部と、を有している。
【０００９】
本発明に係る他の積層鉄心の製造装置は、上型および接着剤塗布装置を制御する制御装置を備えている。そして、制御装置の塗布制御部は、接着剤塗布装置から金属板の下面への接着剤の塗布を完了するタイミングである完了タイミングを変更可能に構成されている。上記態様によれば、接着剤の塗布を完了するタイミングを適宜変更することができるため、所定のタイミングで金属板の下面の所定の位置により正確に接着剤を塗布することができる。
【００１０】
また、本発明に係る他の積層鉄心の製造装置は、複数の鉄心部材が積層されて相互に接着された積層鉄心の製造装置であって、ダイ穴が形成されたダイを有する下型と、前記ダイ穴に対応するパンチを有する上型と、前記下型に設けられ、かつ、帯状の金属板の下面に接着剤を塗布する接着剤塗布装置と、前記上型および前記接着剤塗布装置を制御する制御装置と、を備え、前記制御装置は、前記上型の上下方向の移動を制御する移動制御部と、前記接着剤塗布装置から前記金属板の前記下面への前記接着剤の塗布を開始してから完了するまでの期間を変更可能に構成された塗布制御部と、を有している。
（【００１１】以降は省略されています）
