公開番号2025059831
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170162
出願日2023-09-29
発明の名称電力変換装置
出願人株式会社明電舎
代理人個人,個人,個人,個人
主分類H02M 3/155 20060101AFI20250403BHJP(電力の発電,変換,配電)
要約【課題】電流定格の大きさに応じて適切な並列台数での運転を実施し、出力リプルを抑制することができる電力変換装置を提供する。
【解決手段】負荷200に対して複数の電力変換装置1～Nを並列に設け、前記各電力変換装置と負荷を結ぶ電路に各々介挿され、電力変換装置から負荷にかけて、第1の電流定格を有する第1の電流検出器HCT_A11、第1のリアクトルL_A11、HCT_A11を選択するMC11を順次直列に接続し、MC11の両端間に電流定格の小さい第2のHCT_A21、L_A21、MC21から成る直列回路を、電力変換装置の設置台数分並列に接続する。電流定格の大きい複数台運転が必要な領域ではN台並列で運転し、各電流定格に応じて運転可能な電流の小さい領域では適切な台数での運転を実施する。
【選択図】図9
特許請求の範囲【請求項１】
負荷に対して複数の電力変換装置を並列に設け、前記各電力変換装置と負荷を結ぶ電路に各々介挿され、電力変換装置から負荷にかけて順次直列に接続された第１の電流定格を有する第１の電流検出器、第１のリアクトル、前記第１の電流検出器を選択する第１の電磁接触器と、前記第１の電磁接触器の両端間に直列に接続された、前記第１の電流検出器よりも小さい第２の電流定格を有する第２の電流検出器、第２のリアクトル、前記第２の電流検出器を選択する第２の電磁接触器と、を備えて電力変換装置の主回路を構成し、
予め設定された第１の電磁接触器の開閉設定信号および第１の電磁接触器の閉での運転許可設定信号の論理積をとる第１電磁接触器側論理積回路と、予め設定された第２の電磁接触器の開閉設定信号および第２の電磁接触器の閉での運転許可設定信号の論理積をとる第２電磁接触器側論理積回路と、前記第１電磁接触器側論理積回路の出力および前記第２電磁接触器側論理積回路の出力を入力とする第１の排他的論理和回路と、前記第１の電磁接触器の開閉設定信号および第２の電磁接触器の開閉設定信号を入力とする第２の排他的論理和回路と、前記第１の排他的論理和回路の出力および第２の排他的論理和回路の出力の論理積をとって、論理積条件成立時に負荷接続を許可する信号を出力する負荷接続許可信号生成用論理積回路と、を有した負荷接続許可判定処理部と、
前記負荷接続許可判定処理部から出力される負荷接続許可信号および第１の電磁接触器の開閉設定信号の論理積をとって第１の電磁接触器の開閉指令を出力する第１電磁接触器開閉指令生成用論理積回路と、前記負荷接続許可判定処理部から出力される負荷接続許可信号および第２の電磁接触器の開閉設定信号の論理積をとって第２の電磁接触器の開閉指令を出力する第２電磁接触器開閉指令生成用論理積回路と、前記第１電磁接触器開閉指令生成用論理積回路の出力および第２電磁接触器開閉指令生成用論理積回路の出力の論理和処理を行って電流制御許可信号を生成する電流制御許可信号生成用論理和回路と、を有した開閉指令・電流制御許可信号生成部と、

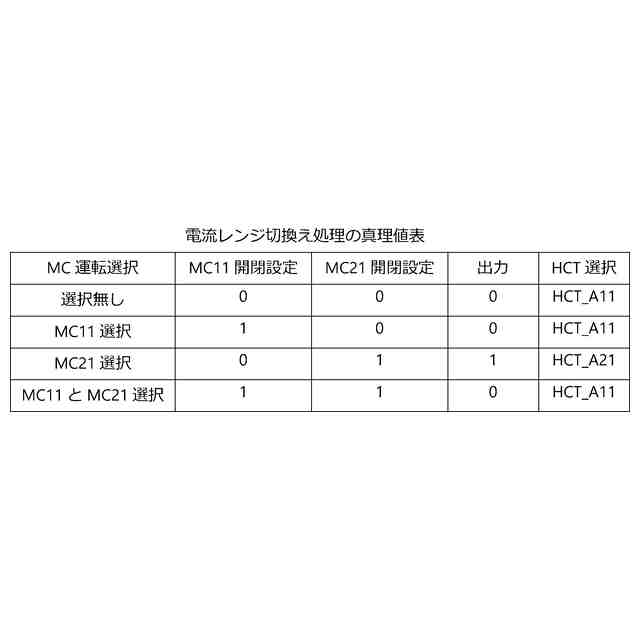

前記開閉指令・電流制御許可信号生成部で生成された第１電磁接触器開閉指令信号および第２電磁接触器開閉指令信号が入力される排他的論理和回路と、前記排他的論理和回路の出力と前記第２電磁接触器開閉指令信号の論理積をとる論理積回路を有し、前記論理積回路の出力に応じて前記第１の電流検出器又は第２の電流検出器の各電流検出値を選択する電流レンジ切換え処理部と、
前記開閉指令・電流制御許可信号生成部で生成された電流制御許可信号が制御許可である場合、前記電流レンジ切換え処理部で選択された電流検出値が、設定された電流指令値となるように、設定した比例ゲイン、積分ゲインにより比例制御、積分制御を施して電力変換装置の電圧指令を生成し、前記電流制御許可信号が制御不許可である場合、電流指令と、比例ゲイン、積分ゲインを零に切換える電流制御器と、を備えたことを特徴とする電力変換装置。
続きを表示（約 8,900 文字）【請求項２】
前記電力変換装置の主回路は、前記第２の電流検出器、第２のリアクトル、第２の電磁接触器からなる直列回路を、電力変換装置の設置台数分前記第１の電磁接触器の両端間に並列に接続して構成されており、
前記負荷接続許可判定処理部の第２電磁接触器側論理積回路は、第２の電磁接触器の開閉設定信号および第２の電磁接触器の閉での運転許可信号の論理積をとる論理積回路を電力変換装置の設置台数分有し、

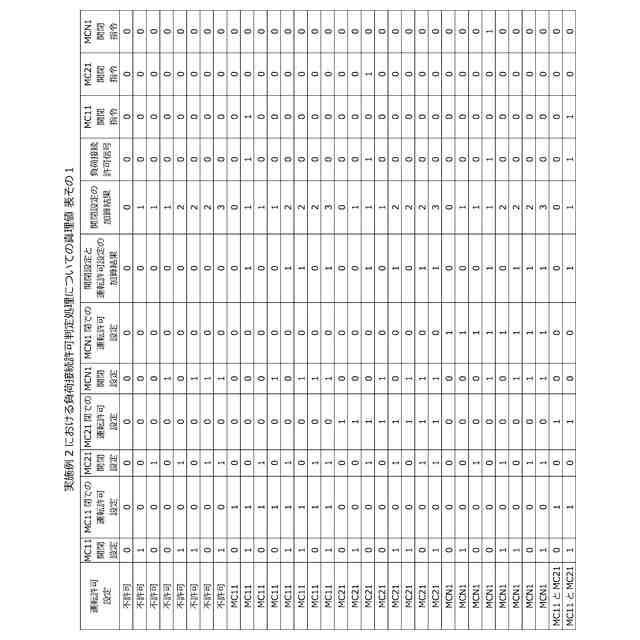

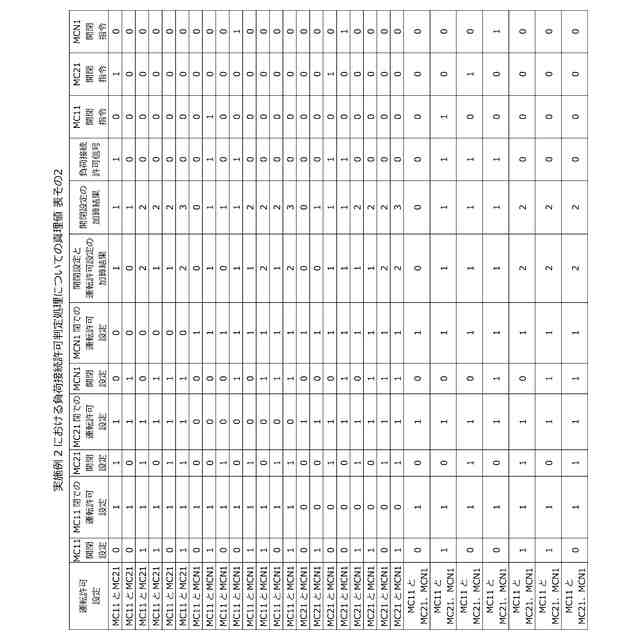

前記第１、第２の排他的論理和回路および前記負荷接続許可信号生成用論理積回路に代えて、前記第１電磁接触器側論理積回路および電力変換装置の設置台数分の第２電磁接触器側論理積の各論理積結果が１である数を加算する運転許可設定側加算器と、第１の電磁接触器の開閉設定信号および電力変換装置の設置台数分の第２の電磁接触器の開閉設定信号が閉である数を加算する開閉設定側加算器と、前記運転許可設定側加算器の加算出力が１と等しいときのみ１を出力する第１比較器と、前記開閉設定側加算器の加算出力が１と等しいときのみ１を出力する第２比較器と、第１比較器および第２比較器の出力の論理積をとって論理積条件成立時に負荷接続を許可する信号を出力する負荷接続許可信号生成用論理積回路と、を設けて構成されており、
前記開閉指令・電流制御許可信号生成部の第２電磁接触器開閉指令生成用論理積回路は、負荷接続許可信号と第２の電磁接触器の開閉設定信号の論理積をとる論理積回路を電力変換装置の設置台数分有し、前記電流制御許可信号生成用論理和回路は、前記第１電磁接触器開閉指令生成用論理積回路の出力および前記電力変換装置の設置台数分の第２電磁接触器開閉指令生成用論理積回路の各出力の論理和処理を行う論理和回路で構成され、

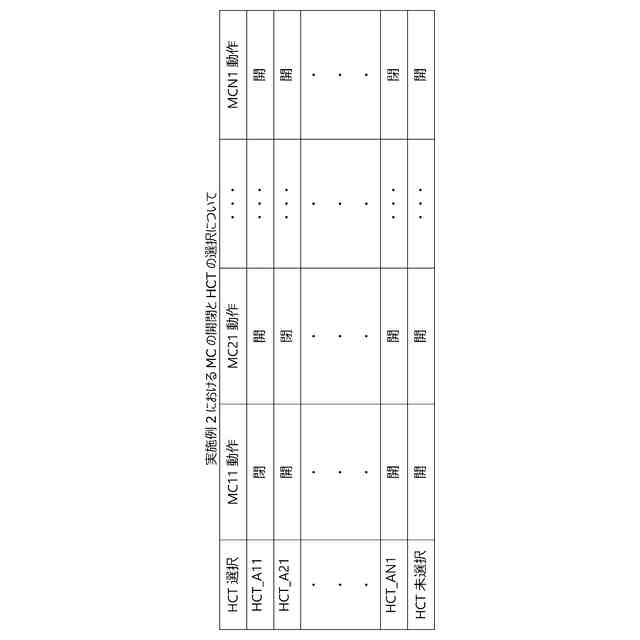

前記電流レンジ切換え処理部は、前記排他的論理和回路に代えて、第１の電磁接触器の開閉指令および電力変換装置の設置台数分の第２の電磁接触器の開閉指令が閉指令である数を加算する加算器を有し、前記加算器の加算結果に応じて前記第１の電流検出器又は電力変換装置の設置台数分の第２の電磁接触器の各電流検出値を選択するように構成されていることを特徴とする請求項１に記載の電力変換装置。
【請求項３】
負荷に対して複数の電力変換装置を並列に設け、前記各電力変換装置と負荷を結ぶ電路に各々介挿され、電力変換装置から負荷にかけて順次直列に接続された第１の電流定格を有する第１の電流検出器、第１のリアクトル、前記第１の電流検出器を選択する第１の電磁接触器、第４のリアクトル、出力側電磁接触器と、前記第１のリアクトルおよび第１の電磁接触器の直列回路に各々並列に接続された、第１の電流検出器よりも小さい第２の電流定格を有する第２の電流検出器、第２のリアクトル、第２の電流検出器を選択する第２の電磁接触器から成る直列回路と、第２の電流検出器よりも小さい第３の電流定格を有する第３の電流検出器、第３のリアクトル、第３の電流検出器を選択する第３の電磁接触器から成る直列回路と、第１のリアクトルおよび第１の電磁接触器の直列回路と前記第４のリアクトルの共通接続点と、電力変換装置の負極端の間に接続された出力フィルタコンデンサと、を備えて電力変換装置の主回路を構成し、

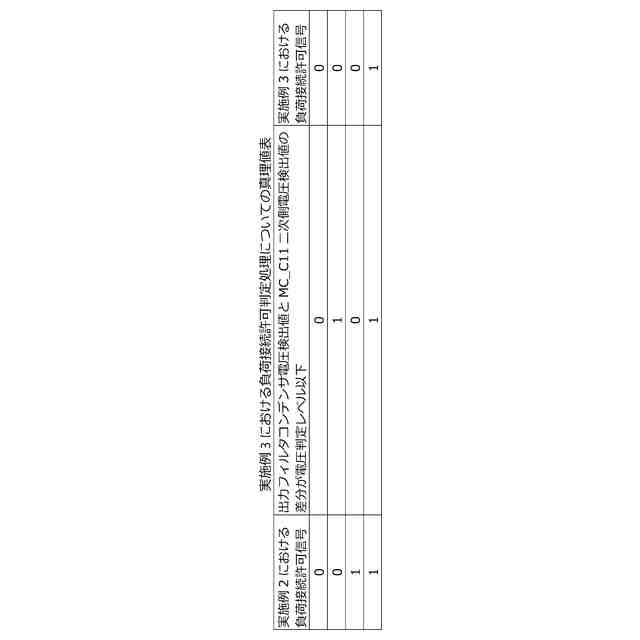

予め設定された第１の電磁接触器の開閉設定信号および第１の電磁接触器の閉での運転許可設定信号の論理積をとる第１電磁接触器側論理積回路と、予め設定された第２の電磁接触器の開閉設定信号および第２の電磁接触器の閉での運転許可設定信号の論理積をとる第２電磁接触器側論理積回路と、予め設定された第３の電磁接触器の開閉設定信号および第３の電磁接触器の閉での運転許可設定信号の論理積をとる第３電磁接触器側論理積回路と、前記第１～第３電磁接触器側論理積回路の各論理積結果が１である数を加算する運転許可設定側加算器と、第１～第３の電磁接触器の開閉設定信号が閉である数を加算する開閉設定側加算器と、前記運転許可設定側加算器の加算出力が１と等しいときのみ１を出力する第１比較器と、前記開閉設定側加算器の加算出力が１と等しいときのみ１を出力する第２比較器と、前記出力フィルタコンデンサの電圧を検出した電圧検出値と前記出力側電磁接触器の負荷側の電圧を検出した電圧検出値の差分の絶対値が、設定した電圧判定レベルよりも小さいとき１を出力する第３比較器と、前記第１～第３比較器の出力の論理積をとって論理積条件成立時に負荷接続を許可する信号を出力する負荷接続許可信号生成用論理積回路とを有した負荷接続許可判定処理部と、
予め設定された、出力フィルタコンデンサ電圧制御時における第１の電磁接触器での運転許可設定、出力フィルタコンデンサ電圧制御時における第２の電磁接触器での運転許可設定、出力フィルタコンデンサ電圧制御時における第３の電磁接触器での運転許可設定が各々許可である数を加算する運転許可設定側第２加算器と、運転許可設定側第２加算器の加算出力が１と等しいときのみ１を出力する第４比較器と、
前記第１の電磁接触器の開閉設定信号および負荷接続許可信号の論理積をとる第１論理積回路と、前記第２の電磁接触器の開閉設定信号および負荷接続許可信号の論理積をとる第２論理積回路と、前記第３の電磁接触器の開閉設定信号および負荷接続許可信号の論理積をとる第３論理積回路と、

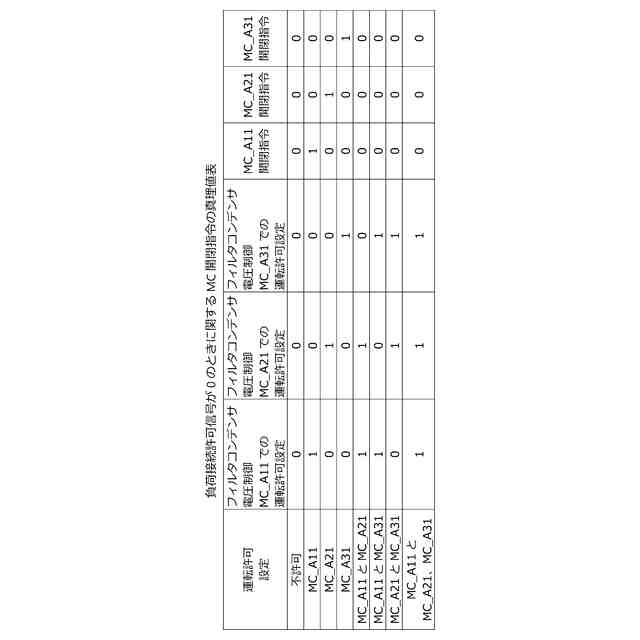

前記負荷接続許可信号を論理反転した信号、前記第４比較器の出力信号および出力フィルタコンデンサ電圧制御時における、第１の電磁接触器での運転許可信号の論理積をとる第４論理積回路と、
前記負荷接続許可信号を論理反転した信号、前記第４比較器の出力信号および出力フィルタコンデンサ電圧制御時における、第２の電磁接触器での運転許可信号の論理積をとる第５論理積回路と、
前記負荷接続許可信号を論理反転した信号、前記第４比較器の出力信号および出力フィルタコンデンサ電圧制御時における、第３の電磁接触器での運転許可信号の論理積をとる第６論理積回路と、
前記第１論理積回路および第４論理積回路の出力の論理和処理を行って前記第１の電磁接触器の開閉指令を出力する第１論理和回路と、前記第２論理積回路および第５論理積回路の出力の論理和処理を行って前記第２の電磁接触器の開閉指令を出力する第２論理和回路と、前記第３論理積回路および第６論理積回路の出力の論理和処理を行って前記第３の電磁接触器の開閉指令を出力する第３論理和回路と、
前記第１、第２、第３論理積回路の各出力の論理和処理を行い、結果が０ときは０を、結果が１のときは１を出力する第１選択回路と、前記第４、第５、第６論理積回路の各出力の論理和処理を行い、結果が０ときは０を、結果が１のときは１を出力する第２選択回路と、
前記第１選択回路および第２選択回路の各出力を加算し、加算結果に応じて電流制御不許可、電流制御、出力フィルタコンデンサ電圧制御のいずれかの電流制御許可信号を出力する電流制御許可信号生成用加算器とを有した開閉指令・電流制御許可信号生成部と、
前記第１論理和回路から出力される第１の電磁接触器の開閉指令および第１の電磁接触器の開閉状態信号の論理積をとる第１論理積回路と、
前記第２論理和回路から出力される第２の電磁接触器の開閉指令および第２の電磁接触器の開閉状態信号の論理積をとる第２論理積回路と、
前記第３論理和回路から出力される第３の電磁接触器の開閉指令および第３の電磁接触器の開閉状態信号の論理積をとる第３論理積回路と、
前記負荷接続許可信号が許可であるとき１を、不許可であるとき０を出力する第１選択器と、前記第１選択器の出力信号と、前記第１～第３論理積回路の各出力の論理和処理を行った結果の信号との論理積をとって出力側電磁接触器開閉指令を出力する第４論理積回路と、を有した出力側電磁接触器開閉指令生成部と、
前記第１の電磁接触器の開閉指令に応じて０又は１を出力し、前記第２の電磁接触器の開閉指令に応じて０又は２を出力し、前記第３の電磁接触器の開閉指令に応じて０又は３を出力する第２選択器と、前記第２選択器の出力を加算する加算器と、を有し、前記加算器の出力に応じて前記第１～第３の電流検出器のいずれかの電流検出値を選択する電流レンジ切換え処理部と、
前記開閉指令・電流制御許可信号生成部で生成された電流制御許可信号が電流制御である場合、前記電流レンジ切換え処理部で選択された電流検出値が、設定された電流指令値となるように、設定した比例ゲイン、積分ゲインにより比例制御、積分制御を施して電力変換装置の電圧指令を生成し、前記電流制御許可信号が出力フィルタコンデンサ電圧制御である場合、前記電流レンジ切換え処理部で選択された電流検出値が、設定された出力フィルタコンデンサ電圧制御時の電流指令値となるように、設定した比例ゲイン、積分ゲインにより比例制御、積分制御を施して電力変換装置の電圧指令を生成し、前記電流制御許可信号が電流制御不許可である場合、電流指令と、比例ゲイン、積分ゲインを零に切換える電流制御器と、を備えたことを特徴とする電力変換装置。
【請求項４】
負荷に対して複数の電力変換装置を並列に設け、前記各電力変換装置と負荷を結ぶ電路に各々介挿され、電力変換装置から負荷にかけて順次直列に接続された第１の電流定格を有する出力フィルタ前側第１の電流検出器、第１のリアクトル、前記第１の電流検出器を選択する出力フィルタ前側第１の電磁接触器、出力フィルタ後側第１の電流検出器を選択する出力フィルタ後側第１の電磁接触器、第１の電流定格を有する出力フィルタ後側第１の電流検出器、第４のリアクトル、出力側電磁接触器と、
前記第１のリアクトルおよび出力フィルタ前側第１の電磁接触器の直列回路に各々並列に接続された、第１の電流検出器よりも小さい第２の電流定格を有する出力フィルタ前側第２の電流検出器、第２のリアクトル、第２の電流検出器を選択する出力フィルタ前側第２の電磁接触器から成る直列回路と、第２の電流検出器よりも小さい第３の電流定格を有する出力フィルタ前側第３の電流検出器、第３のリアクトル、第３の電流検出器を選択する出力フィルタ前側第３の電磁接触器から成る直列回路と、
前記出力フィルタ前側第１の電磁接触器と出力フィルタ後側第１の電磁接触器の共通接続点と、電力変換装置の負極端の間に接続された出力フィルタコンデンサと、
前記出力フィルタ後側第１の電磁接触器の両端間に並列に接続された、第１の電流検出器よりも小さい第２の電流定格を有する出力フィルタ後側第２の電流検出器および第２の電流検出器を選択する出力フィルタ後側第第２の電磁接触器から成る直列回路と、第２の電流検出器よりも小さい第３の電流定格を有する出力フィルタ後側第３の電流検出器および第３の電流検出器を選択する出力フィルタ後側第３の電磁接触器から成る直列回路と、を備えて電力変換装置の主回路を構成し、
前記請求項３に記載された負荷接続許可判定処理部と開閉指令・電流制御許可信号生成部であって、負荷接続許可判定処理部内で用いる前記第１の電磁接触器の開閉設定を出力フィルタ前側第１の電磁接触器および出力フィルタ後側第１の電磁接触器の開閉設定に変更し、前記第２の電磁接触器の開閉設定を出力フィルタ前側第２の電磁接触器および出力フィルタ後側第２の電磁接触器の開閉設定に変更し、前記第３の電磁接触器の開閉設定を出力フィルタ前側第３の電磁接触器および出力フィルタ後側第３の電磁接触器の開閉設定に変更し、
前記第１の電磁接触器の閉での運転許可設定信号を、出力フィルタ前側第１の電磁接触器および出力フィルタ後側第１の電磁接触器の閉での運転許可設定信号に変更し、前記第２の電磁接触器の閉での運転許可設定信号を、出力フィルタ前側第２の電磁接触器および出力フィルタ後側第２の電磁接触器の閉での運転許可設定信号に変更し、前記第３の電磁接触器の閉での運転許可設定信号を、出力フィルタ前側第３の電磁接触器および出力フィルタ後側第３の電磁接触器の閉での運転許可設定信号に変更し、
前記フィルタコンデンサ電圧制御時における第１の電磁接触器での運転許可設定を、フィルタコンデンサ電圧制御時における出力フィルタ前側第１の電磁接触器および出力フィルタ後側第１の電磁接触器での運転許可設定に変更し、前記フィルタコンデンサ電圧制御時における第２の電磁接触器での運転許可設定を、フィルタコンデンサ電圧制御時における出力フィルタ前側第２の電磁接触器および出力フィルタ後側第２の電磁接触器での運転許可設定に変更し、前記フィルタコンデンサ電圧制御時における第３の電磁接触器での運転許可設定を、フィルタコンデンサ電圧制御時における出力フィルタ前側第３の電磁接触器および出力フィルタ後側第３の電磁接触器での運転許可設定に変更し、
前記第１論理和回路の出力は、出力フィルタ前側第１の電磁接触器および出力フィルタ後側第１の電磁接触器の開閉指令を出力することに変更し、前記第２論理和回路の出力は、出力フィルタ前側第２の電磁接触器および出力フィルタ後側第２の電磁接触器の開閉指令を出力することに変更し、前記第３論理和回路の出力は、出力フィルタ前側第３の電磁接触器および出力フィルタ後側第３の電磁接触器の開閉指令を出力することに変更して構成した負荷接続許可判定処理部と、開閉指令・電流制御許可信号生成部と、
前記請求項３に記載された出力側電磁接触器開閉指令生成部であって、出力側電磁接触器開閉指令生成部内で用いる、前記第１の電磁接触器の開閉指令を、出力フィルタ前側第１の電磁接触器および出力フィルタ後側第１の電磁接触器の開閉指令に変更し、第１の電磁接触器の状態信号を出力フィルタ前側第１の電磁接触器および出力フィルタ後側第１の電磁接触器の状態信号に変更し、
前記第２の電磁接触器の開閉指令を、出力フィルタ前側第２の電磁接触器および出力フィルタ後側第２の電磁接触器の開閉指令に変更し、第２の電磁接触器の状態信号を出力フィルタ前側第２の電磁接触器および出力フィルタ後側第２の電磁接触器の状態信号に変更し、
前記第３の電磁接触器の開閉指令を、出力フィルタ前側第３の電磁接触器および出力フィルタ後側第３の電磁接触器の開閉指令に変更し、第３の電磁接触器の状態信号を出力フィルタ前側第３の電磁接触器および出力フィルタ後側第３の電磁接触器の状態信号に変更して構成した出力側電磁接触器開閉指令生成部と、
出力フィルタ前側第１の電磁接触器および出力フィルタ後側第１の電磁接触器の開閉指令に応じて０又は１を出力し、出力フィルタ前側第２の電磁接触器および出力フィルタ後側第２の電磁接触器の開閉指令に応じて０又は２を出力し、出力フィルタ前側第３の電磁接触器および出力フィルタ後側第３の電磁接触器の開閉指令に応じて０又は３を出力する第２選択器と、前記第２選択器の出力を加算する加算器と、を有し、前記加算器の出力に応じて前記出力フィルタ前側第１～第３の電流検出器のいずれかの電流検出値を選択する出力フィルタ前側選択器と、前記加算器の出力に応じて前記出力フィルタ後側第１～第３の電流検出器のいずれかの電流検出値を選択する出力フィルタ後側選択器と、備えた電流レンジ切換え処理部と、
前記開閉指令・電流制御許可信号生成部で生成された電流制御許可信号が電流制御である場合、前記出力フィルタ前側選択器で選択された出力フィルタ前側電流検出器の電流検出値が、設定した電流指令値となるように、設定した電流制御用の比例ゲインにより比例制御を施し、
前記出力フィルタ後側電流検出器の電流検出値が、設定した電流指令値となるように設定した電流制御用の積分ゲインにより積分制御を施して電力変換装置の電圧指令を生成し、
前記電流制御許可信号が出力フィルタコンデンサ電圧制御である場合、前記出力フィルタ前側選択器で選択された出力フィルタ前側電流検出器の電流検出値が、設定された出力フィルタコンデンサ電圧制御時の電流指令値となるように、設定した出力フィルタコンデンサ電圧制御用の比例ゲイン、積分ゲインにより比例制御、積分制御を施して電力変換装置の電圧指令を生成し、前記電流制御許可信号が電流制御不許可である場合、電流指令と、比例ゲイン、積分ゲインを零に切換える電流制御器を、備えたことを特徴とする電力変換装置。
【請求項５】
前記開閉指令・電流制御許可信号生成部から電流制御を指定する電流制御許可信号が出力された場合、並列接続されている全ての電力変換装置の主回路に接続されている出力側電磁接触器の状態が全て閉状態になったときのみ、前記電流制御器の入力側の電流指令を有効にする電流指令有効・無効選択回路を備えたことを特徴とする請求項４に記載の電力変換装置。
【請求項６】
出力フィルタ前側第１の電磁接触器および出力フィルタ後側第１の電磁接触器の状態信号、出力フィルタ前側第２の電磁接触器および出力フィルタ後側第２の電磁接触器の状態信号、出力フィルタ前側第３の電磁接触器および出力フィルタ後側第３の電磁接触器の状態信号を基に、各電磁接触器の開閉回数を計数し、開閉回数が最小である電磁接触器に対して、前記負荷接続許可判定処理部で用いる電磁接触器閉での運転許可設定を決定する運転許可設定決定部を、電力変換装置の並列運転台数に応じて設け、設定した並列運転台数に応じて前記運転許可設定決定部を選択するように構成したことを特徴とする請求項４又は５に記載の電力変換装置。
【請求項７】
複数の電力変換装置のうち、いずれか１つの電力変換装置と負荷の間の回路を有効とし、その他の電力変換装置と負荷の間の回路については、第２の電流検出器、第２のリアクトル、第２の電磁接触器、第３の電流検出器、第３のリアクトル、第３の電磁接触器を削除し、前記電流レンジ切換え処理部を削除し、電流制御器へのフィードバック入力を第１の電流検出器の電流検出値のみとし、出力フィルタ前側第２の電磁接触器および後側第２の電磁接触器の閉での運転許可設定と、出力フィルタ前側第３の電磁接触器および後側第３の電磁接触器の閉での運転許可設定を不許可としたことを特徴とする請求項４又は５に記載の電力変換装置。
【請求項８】
電力変換装置の定格電流と、出力フィルタ前側第１の電磁接触器および後側第１の電磁接触器選択時の定格電流を比較し、前記第１の電磁接触器選択時の定格電流が小となる比較結果と、電力変換装置の定格電流を第１の設定数で除算した電流と、出力フィルタ前側第１の電磁接触器および後側第１の電磁接触器選択時の定格電流を比較し、前記第１の電磁接触器選択時の定格電流が小となる比較結果と、電力変換装置の定格電流を第２の設定数で除算した電流と、出力フィルタ前側第１の電磁接触器および後側第１の電磁接触器選択時の定格電流を比較し、前記第１の電磁接触器選択時の定格電流が小となる比較結果の合計値に応じて、周波数を順次高く設定した第１～第３のキャリア周波数のいずれかを選択する第１キャリア周波数選択部と、
電力変換装置の定格電流と、出力フィルタ前側第２の電磁接触器および後側第２の電磁接触器選択時の定格電流を比較し、前記第２の電磁接触器選択時の定格電流が小となる比較結果と、電力変換装置の定格電流を第１の設定数で除算した電流と、出力フィルタ前側第２の電磁接触器および後側第２の電磁接触器選択時の定格電流を比較し、前記第２の電磁接触器選択時の定格電流が小となる比較結果と、電力変換装置の定格電流を第２の設定数で除算した電流と、出力フィルタ前側第２の電磁接触器および後側第２の電磁接触器選択時の定格電流を比較し、前記第２の電磁接触器選択時の定格電流が小となる比較結果の合計値に応じて、周波数を順次高く設定した第１～第３のキャリア周波数のいずれかを選択する第２キャリア周波数選択部と、
電力変換装置の定格電流と、出力フィルタ前側第３の電磁接触器および後側第３の電磁接触器選択時の定格電流を比較し、前記第３の電磁接触器選択時の定格電流が小となる比較結果と、電力変換装置の定格電流を第１の設定数で除算した電流と、出力フィルタ前側第３の電磁接触器および後側第３の電磁接触器選択時の定格電流を比較し、前記第３の電磁接触器選択時の定格電流が小となる比較結果と、電力変換装置の定格電流を第２の設定数で除算した電流と、出力フィルタ前側第３の電磁接触器および後側第３の電磁接触器選択時の定格電流を比較し、前記第３の電磁接触器選択時の定格電流が小となる比較結果の合計値に応じて、周波数を順次高く設定した第１～第３のキャリア周波数のいずれかを選択する第３キャリア周波数選択部と、
出力フィルタ前側第１の電磁接触器および出力フィルタ後側第１の電磁接触器が選択された場合は前記第１キャリア周波数選択部の出力を設定し、出力フィルタ前側第２の電磁接触器および出力フィルタ後側第２の電磁接触器が選択された場合は前記第２キャリア周波数選択部の出力を設定し、出力フィルタ前側第３の電磁接触器および出力フィルタ後側第３の電磁接触器が選択された場合は前記第３キャリア周波数選択部の出力を設定するキャリア周波数設定部と、を備えたことを特徴とする請求項４又は５に記載の電力変換装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電流を高精度に制御するために定格の異なる複数の電流検出器（以下、ＨＣＴと称することもある）を有した電力変換装置を並列に接続した場合の運転方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
大容量かつ複数の電流定格を搭載した電力変換装置が要求されている。このため、複数の電流定格を持つ複数台の電力変換装置に関する並列運転方式を開発する必要がある。
【０００３】
定格の異なる複数の電流検出器を切換えて電力変換装置を運転する先行技術として、例えば特許文献１に記載のものが提案されている。
【０００４】
図１は先行技術における電力変換装置の構成例であり、特許文献１の図９に記載の構成を示している。
【０００５】
図１において、ＦＣ（フライングキャパシタ）を有する電力変換器１００と負荷２００を結ぶ電路には、ＨＣＴ１（第１の電流検出器）とＨＣＴ１を選択するための電磁接触器（以下、ＭＣと称することもある）ＭＣ１が直列に介挿されている。ＭＣ１の両端間には、ＨＣＴ１とは定格の異なるＨＣＴ２（第２の電流検出器）とＨＣＴ２を選択するための電磁接触器ＭＣ２が直列に接続されている。
【０００６】
尚、特許文献１では、電流定格の異なる複数のＨＣＴを備えた電力変換装置の出力を結合して複数台で運転を行う記述が無い。
【０００７】
図２に、先行技術（図１の構成）をそのまま出力結合して電力変換装置を複数台運転する場合の主回路構成を示す。
【０００８】
図２において、負荷２００に対して複数の電力変換装置１、２が並列に設けられ、電力変換装置１と負荷２００を結ぶ電路には、電力変換装置１から負荷２００にかけて、第１の電流定格を有する第１の電流検出器ＨＣＴ＿１１を選択する第１の電磁接触器ＭＣ１１、ＨＣＴ＿１１、リアクトルＬ１１が順次直列に接続されている。
【０００９】
ＭＣ１１の両端間には、前記ＨＣＴ＿１１よりも小さい第２の電流定格を有する第２の電流検出器ＨＣＴ＿２１およびＨＣＴ＿２１を選択する第２の電磁接触器ＭＣ２１が直列に接続されている。
【００１０】
電力変換装置２と負荷２００の間にも、前記と同様に、第１の電磁接触器ＭＣ１２、第１の電流検出器ＨＣＴ＿１２、リアクトルＬ１２が直列に接続され、ＭＣ１２の両端間には第の２電流検出器ＨＣＴ＿２２および第２の電磁接触器ＭＣ２２が直列に接続されている。
（【００１１】以降は省略されています）
