公開番号
2025078487
公報種別
公開特許公報(A)
公開日
2025-05-20
出願番号
2023191093
出願日
2023-11-08
発明の名称
ドローン
出願人
株式会社明電舎
代理人
個人
,
個人
,
個人
,
個人
主分類
H02K
9/19 20060101AFI20250513BHJP(電力の発電,変換,配電)
要約
【課題】ドローン用のモータの冷却構造を改善することである。
【解決手段】ステータと、前記ステータとギャップを介して対向するロータと、前記ステータを収容するステータケースと、前記ステータケースの軸方向一方側に配置された熱交換器と、前記ロータの回転により回転する回転翼と、を有し、前記ステータケースは、周方向に延び冷媒が流れる冷媒流路を有し、前記熱交換器は、冷媒の熱交換を行う熱交換部と、前記冷媒流路と前記熱交換部との間で冷媒を循環させる流れを発生させるポンプ部と、を有し、前記熱交換部は、前記回転翼の回転による風と冷媒との熱交換を行う、ことを特徴とする。

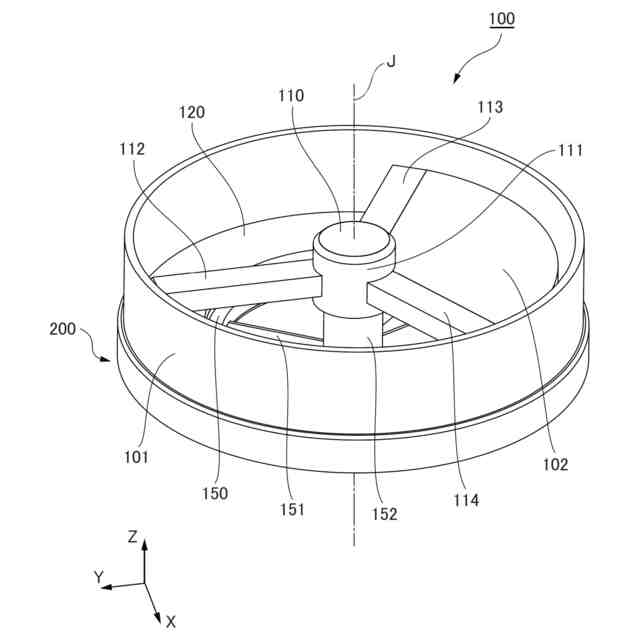

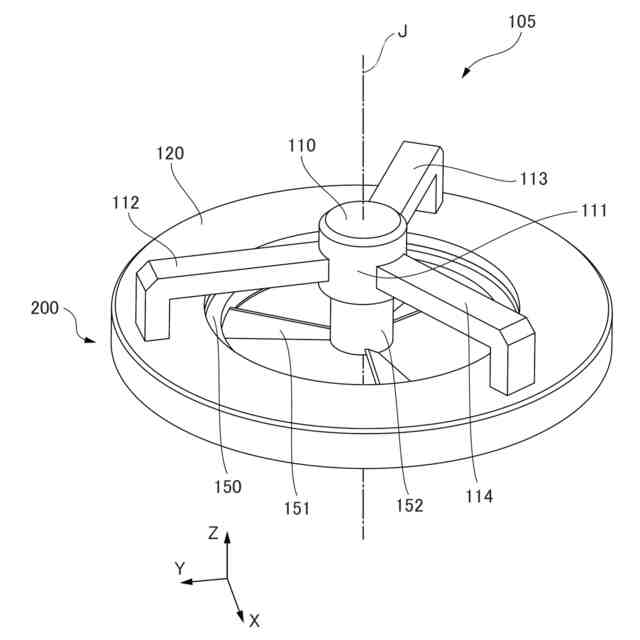

【選択図】図1
特許請求の範囲
【請求項1】
ステータと、
前記ステータとギャップを介して対向するロータと、
前記ステータを収容するステータケースと、
前記ステータケースの軸方向一方側に配置された熱交換器と、
前記ロータの回転により回転する回転翼と、
を有し、

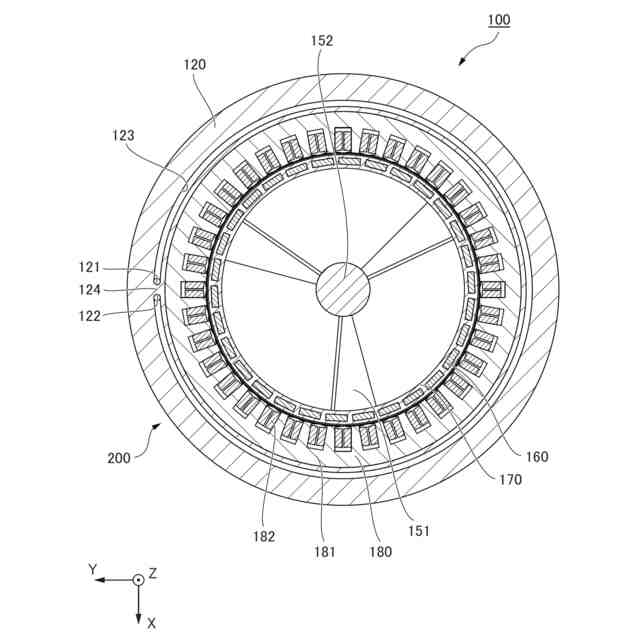

前記ステータケースは、周方向に延び冷媒が流れる冷媒流路を有し、
前記熱交換器は、冷媒の熱交換を行う熱交換部と、前記冷媒流路と前記熱交換部との間で冷媒を循環させる流れを発生させるポンプ部と、を有し、
前記熱交換部は、前記回転翼の回転による風と冷媒との熱交換を行う、
ことを特徴とするドローン。
続きを表示(約 440 文字)
【請求項2】
前記熱交換器は、前記回転翼の吸気側に配置される、
ことを特徴とする請求項1に記載のドローン。
【請求項3】
前記ポンプ部は、前記ロータの回転により駆動される、
ことを特徴とする請求項1に記載のドローン。
【請求項4】
前記回転翼は、前記ロータと一体である、
ことを特徴とする請求項1に記載のドローン。
【請求項5】
前記回転翼の回転による風を前記熱交換部に誘導する導風部を有する、
ことを特徴とする請求項1に記載のドローン。
【請求項6】
前記導風部は、少なくとも前記熱交換部の径方向外側を覆う円筒形状の部材である、
ことを特徴とする請求項5に記載のドローン。
【請求項7】
前記導風部は、前記熱交換部の軸方向一方側であって、前記熱交換部と軸方向で対向する箇所以外の個所の少なくとも一部を塞ぐ、
ことを特徴とする請求項5に記載のドローン。
発明の詳細な説明
【技術分野】
【0001】
本発明は、ドローンに関する。
続きを表示(約 1,000 文字)
【背景技術】
【0002】
従来、一般にドローンと呼ばれる回転翼を有する飛行体が知られている。このドローンの回転翼を回転させるためにはモータが用いられる。モータは回転機の一例である。このようなモータにおいては、ステータなどにおける発熱を冷却することが重要な課題である。
【0003】
特許文献1には、船を駆動するプロペラ装置について開示されている。このプロペラ装置は、モータのロータとプロペラが一体になっており、その外周側にステータを配置した構造になっている。この構造のプロペラ装置は、船舶用途であるためステータが海水で冷却されることが期待できる。
【先行技術文献】
【特許文献】
【0004】
特開平11-245889号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
しかしながら、例えばドローンなどの空中で使用されるプロペラを回転させるモータでは、海水による冷却効果が得られない。またドローン用のモータでは、特に小型軽量化が求められ、それに対応した冷却構造が求められる。
【0006】
このため、従来は、ドローン用のモータの冷却構造に改善の余地があった。
【0007】
本発明は、ドローン用のモータの冷却構造を改善することを目的とする。
【課題を解決するための手段】
【0008】

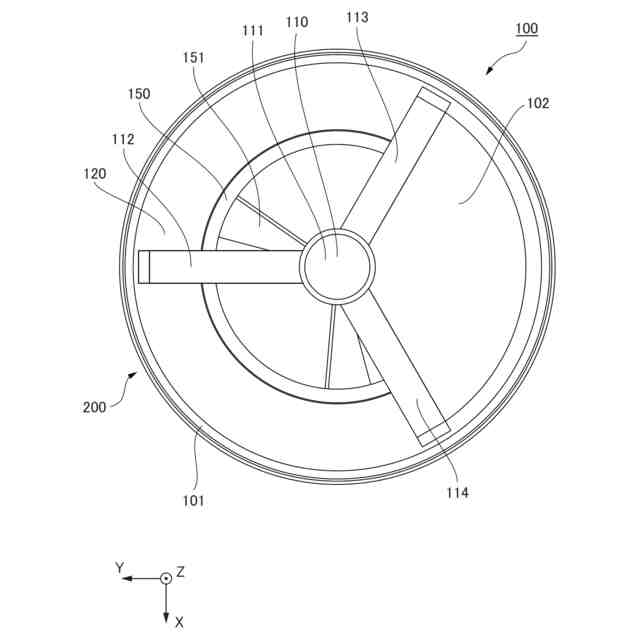

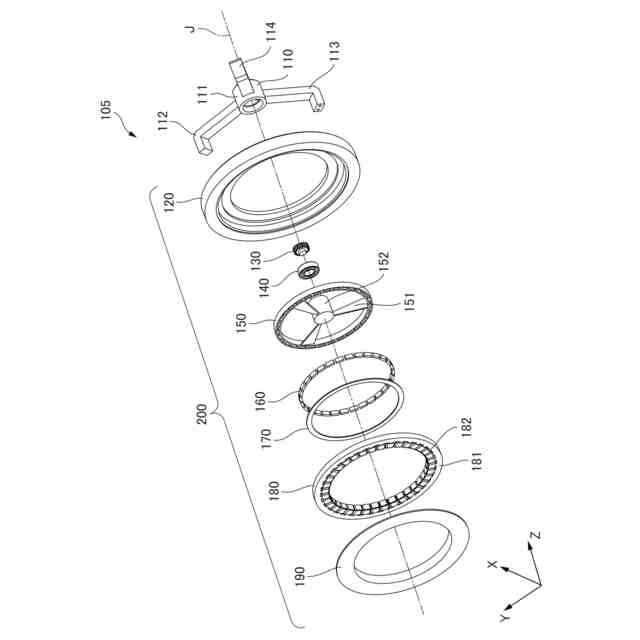

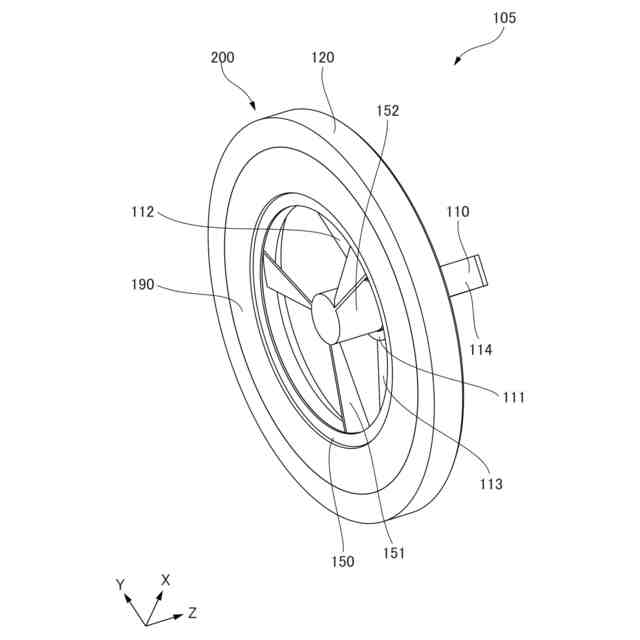

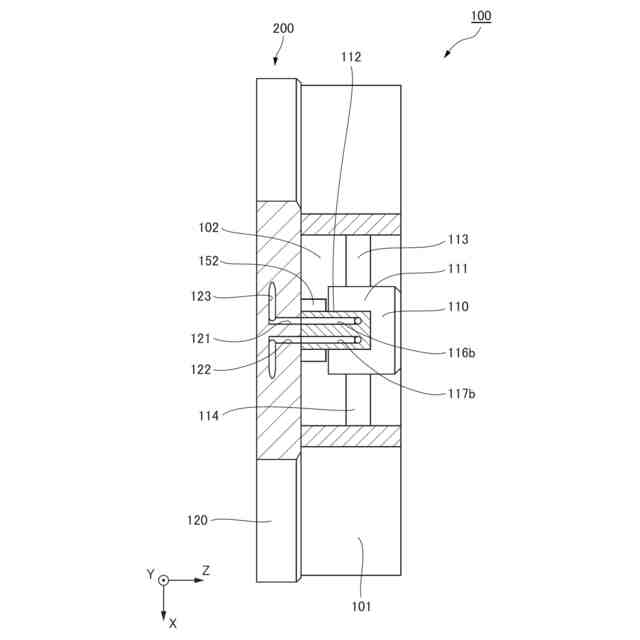

本発明の一態様に係るドローンは、ステータと、前記ステータとギャップを介して対向するロータと、前記ステータを収容するステータケースと、前記ステータケースの軸方向一方側に配置された熱交換器と、前記ロータの回転により回転する回転翼と、を有し、前記ステータケースは、周方向に延び冷媒が流れる冷媒流路を有し、前記熱交換器は、冷媒の熱交換を行う熱交換部と、前記冷媒流路と前記熱交換部との間で冷媒を循環させる流れを発生させるポンプ部と、を有し、前記熱交換部は、前記回転翼の回転による風と冷媒との熱交換を行う、ことを特徴とする。
【0009】
上記の一態様のドローンにおいて、前記熱交換器は、前記回転翼の吸気側に配置される、ことを特徴とする。
【0010】

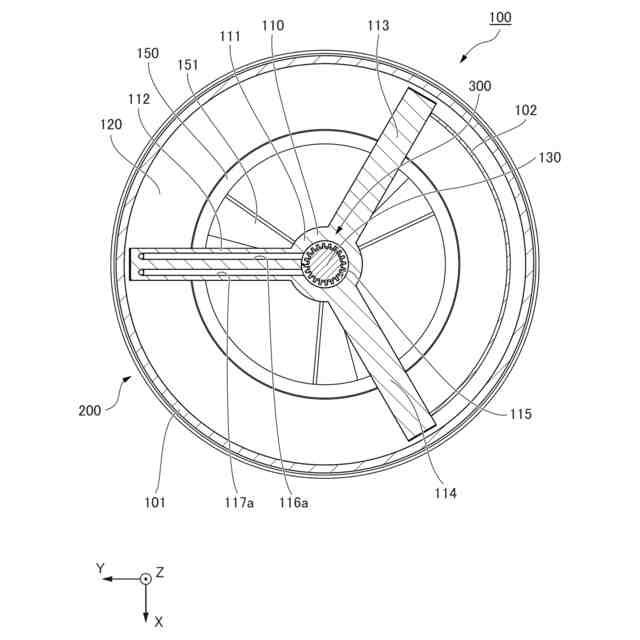

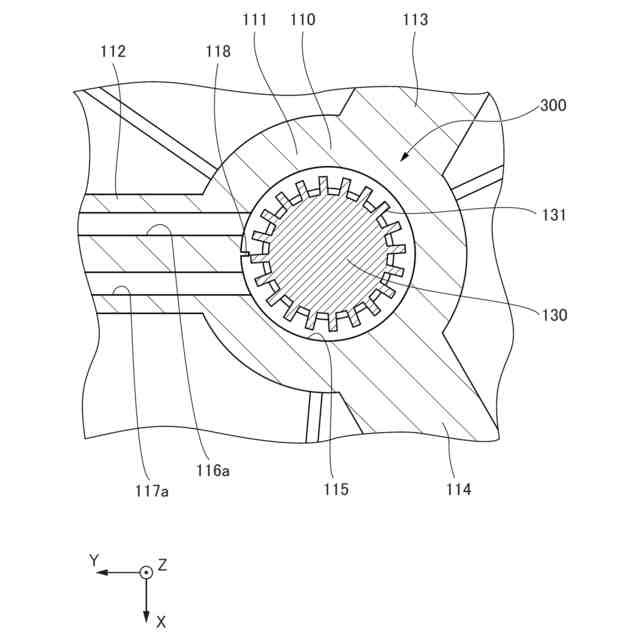

上記の一態様のドローンにおいて、前記ポンプ部は、前記ロータの回転により駆動される、ことを特徴とする。
(【0011】以降は省略されています)
