公開番号2025116448
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024010874
出願日2024-01-29
発明の名称回転電機
出願人株式会社明電舎
代理人個人,個人,個人,個人
主分類H02K 21/16 20060101AFI20250801BHJP(電力の発電,変換,配電)
要約【課題】性能低下を抑制しつつ、軽量化を図ることが可能な巻線切替機能を有する回転電機を提供する。
【解決手段】回転電機は、回転子と、各相に第1コイルと第2コイルがそれぞれ巻回される固定子と、第1コイルが通電される第1モードと第1コイルおよび第2コイルが直列に接続される第2モードとの間で第1コイルと第2コイルの接続を切り替える切替スイッチとを備える。第2コイルは、第1コイルと比べて電気抵抗率が高く重量密度が低い材料で形成される。
【選択図】図1

特許請求の範囲【請求項１】
回転子と、
各相に第１コイルと第２コイルがそれぞれ巻回される固定子と、

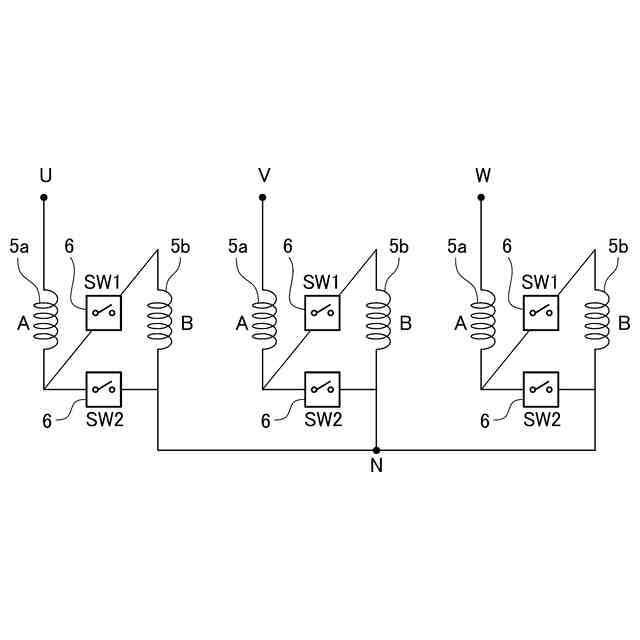

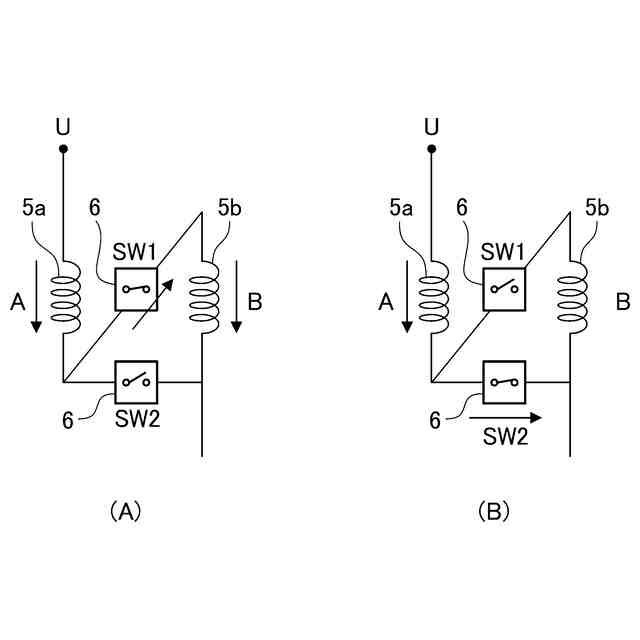

前記第１コイルが通電される第１モードと前記第１コイルおよび前記第２コイルが直列に接続される第２モードとの間で前記第１コイルと前記第２コイルの接続を切り替える切替スイッチとを備え、
前記第２コイルは、前記第１コイルと比べて電気抵抗率が高く重量密度が低い材料で形成される
回転電機。
続きを表示（約 360 文字）【請求項２】

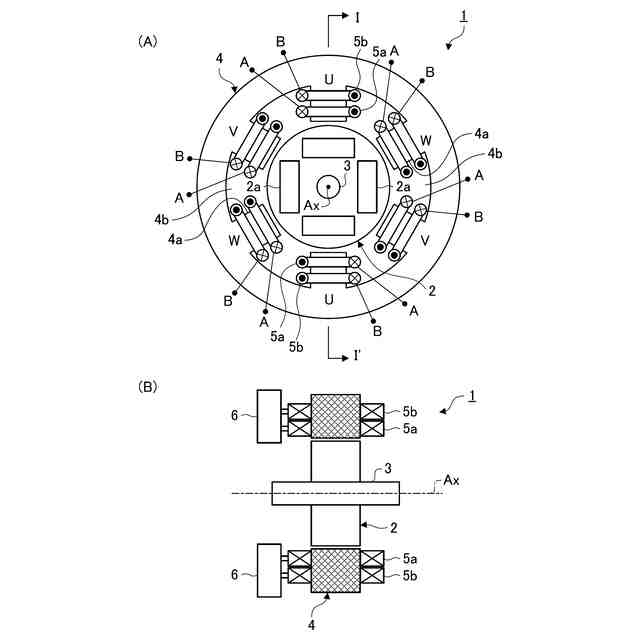

前記固定子は、周方向に複数のティースを有し、
前記第１コイルと前記第２コイルは同じ前記ティースに巻回される
請求項１に記載の回転電機。
【請求項３】
前記回転子は、前記固定子の内周側に配置され、
前記第１コイルは、前記第２コイルよりも内周側に巻回される
請求項２に記載の回転電機。
【請求項４】

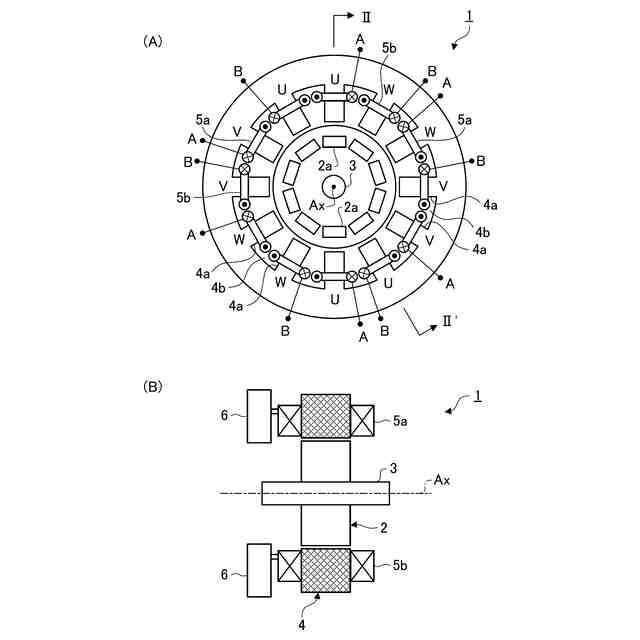

前記固定子は、周方向に複数のティースを有し、
前記第１コイルと前記第２コイルはそれぞれ異なる前記ティースに巻回される
請求項１に記載の回転電機。
【請求項５】

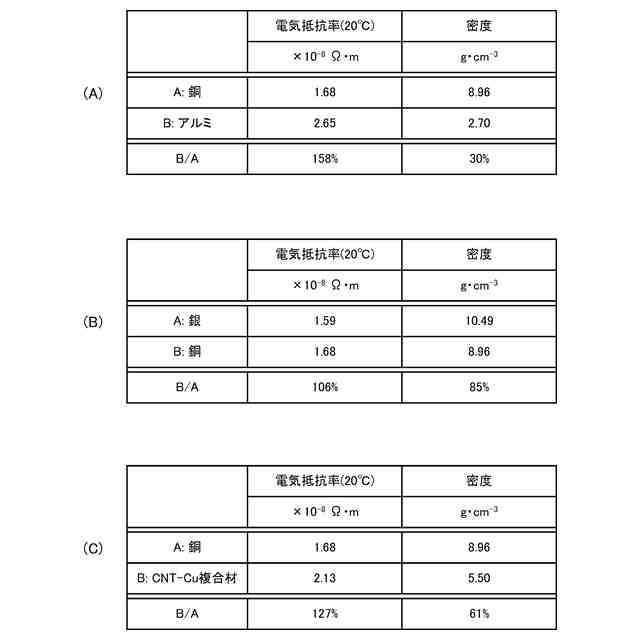

前記第１コイルの材料は銅であり、
前記第２コイルの材料はアルミニウムである
請求項１から請求項４のいずれか一項に記載の回転電機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、巻線切替機能を有する回転電機に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】

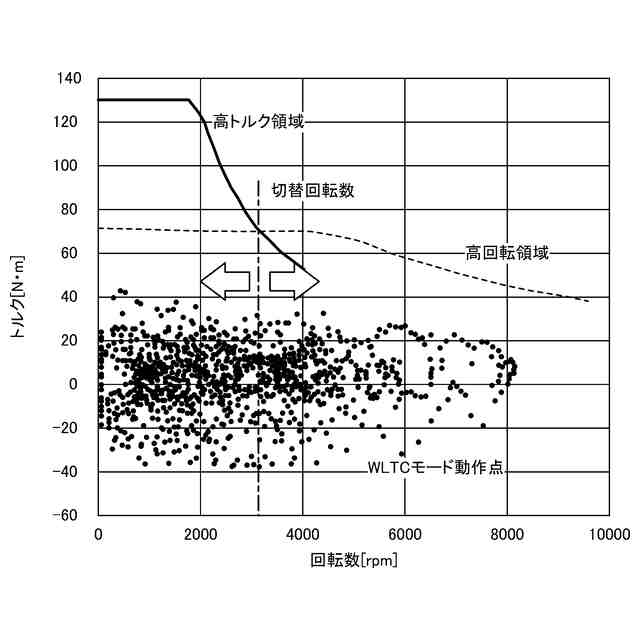

従来から、低回転域での高トルク化あるいは高回転域の高出力化を目的として、動作領域によって巻線のターン数を切り替え可能とした巻線切替機能を有する回転電機が知られている（例えば、非特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
佐藤隆之、新富将克、瀬尾宣英：「デミオＥＶの電子式巻き線切り替えモータドライブの開発」マツダ技報Ｎｏ．３０（２０１２）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の巻線切替機能を有する回転電機では、切替スイッチを設けることで回転電機の重量が増加してしまうため、回転電機の性能低下を抑制しつつ、軽量化を図ることが要望されている。
【０００５】
本発明は、上記の状況に鑑みてなされたものであって、性能低下を抑制しつつ、軽量化を図ることが可能な巻線切替機能を有する回転電機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
一態様に係る回転電機は、回転子と、各相に第１コイルと第２コイルがそれぞれ巻回される固定子と、第１コイルが通電される第１モードと第１コイルおよび第２コイルが直列に接続される第２モードとの間で第１コイルと第２コイルの接続を切り替える切替スイッチとを備える。第２コイルは、第１コイルと比べて電気抵抗率が高く重量密度が低い材料で形成される。
【０００７】
上記の一態様において、固定子は、周方向に複数のティースを有してもよく、第１コイルと第２コイルは同じティースに巻回されてもよい。また、回転子は、固定子の内周側に配置されてもよく、第２コイルは、第１コイルよりも内周側に巻回されてもよい。
【０００８】
上記の一態様において、固定子は、周方向に複数のティースを有してもよく、第１コイルと第２コイルはそれぞれ異なるティースに巻回されてもよい。
【０００９】
上記の一態様において、第１コイルの材料は銅であり、第２コイルの材料はアルミニウムであってもよい。
【発明の効果】
【００１０】
一態様によれば、性能低下を抑制しつつ、軽量化を図ることが可能な巻線切替機能を有する回転電機を提供できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
