公開番号2025110999
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2024005119
出願日2024-01-17
発明の名称電源装置
出願人キヤノン株式会社
代理人個人
主分類H02M 3/28 20060101AFI20250723BHJP(電力の発電,変換,配電)
要約【課題】 2次側の基準電圧を切り替える事で出力電圧を切り替えるACDC電源にて、出力電圧が低い方に切り替えられた場合には過負荷保護の電力閾値を下げたい。
【解決手段】従来は1次側の補助巻き線から制御ICのVccを生成し、Vcc電圧から2次側の出力電圧を推定していた。推定電圧に基づき過負荷保護の閾値を切り替えできた。しかしながら出力電圧切り替えの切り替え比が大きい場合にはVccにレギュレーターを設ける必要がありVccから出力電圧を推定できない。そこでトランス電流Ipと2次側からのフィードバック信号FBから「電圧が低い状態の過負荷」を検出する方法を提案する。Ipから連続モードであると判断する手段、2次側への電力供給開始タイミングのFB値を記憶する手段、Ip情報から閾値を生成する手段、記憶したFB値を用い、前期閾値とFB値から「電圧が低い状態の過負荷」を検出できる。

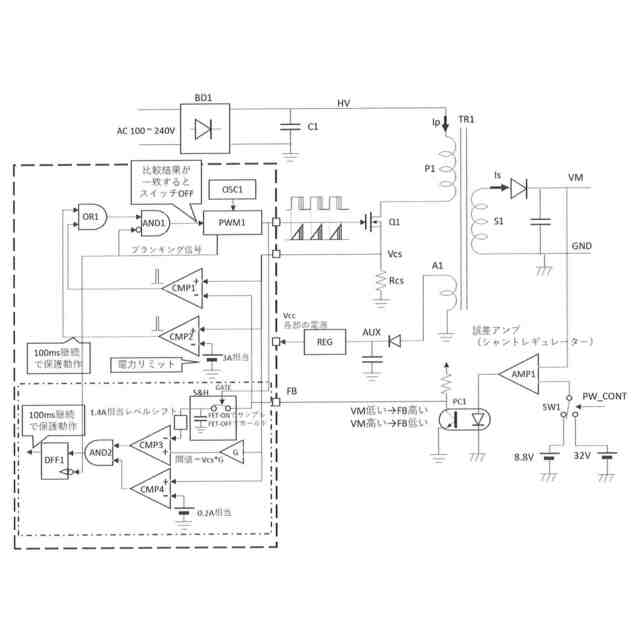

【選択図】図1
特許請求の範囲【請求項１】
２次側の基準電圧切り替えにより出力電圧を切り替え可能なフライバック方式のＡＣＤＣ電源であって、
１次側のトランスの電流Ｉｐを検出する手段と、
２次側からの電圧の過不足情報ＦＢを検出する手段、
を備え、
Ｉｐから連続モードであると判断する手段と、
２次側への電力供給開始タイミングのＦＢ値を記憶する手段と、
Ｉｐ情報から閾値を生成する手段と、
記憶したＦＢ値と前期閾値から出力電圧のモード（高低）を判断する手段と、
出力電圧が低いモードであると判断し、かつ、連続モードである時に過負荷であると判断することを特徴とするＡＣＤＣ電源。
続きを表示（約 140 文字）【請求項２】
記憶したＦＢ値を所定値だけ低減（レベルシフト）して閾値と比較することを特徴とする請求項１に記載のＡＣＤＣ電源。
【請求項３】
記憶したＦＢ値を記憶したコンデンサを定電流で放電した後に閾値と比較することを特徴とする請求項１に記載のＡＣＤＣ電源。

発明の詳細な説明【技術分野】
【０００１】
本発明は、商用ＡＣをＤＣに変換する１コンバーターで出力電圧切り替え機能を持った、フライバック方式のスイッチング電源に関する。
続きを表示（約 740 文字）【背景技術】
【０００２】

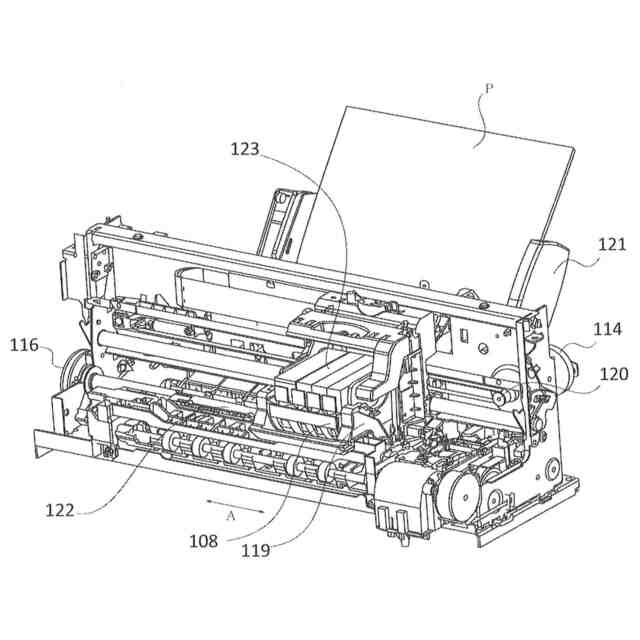

インクジェットプリンターなどの電源としてフライバック方式のＡＣＤＣ電源がよく用いられる。フライバック方式の中でも電流モードＰＷＭ方式は数Ｗから１００Ｗ程度のＡＣＤＣ電源によく用いられる。
【０００３】
特許文献１には１コンバーターで出力電圧切り替え機能を持った、電流モードフライバック方式の電源が記載されている。
【０００４】
特許文献１の図８にはスイッチ２５で電圧切り替えを行う構成が記載されている。
【０００５】

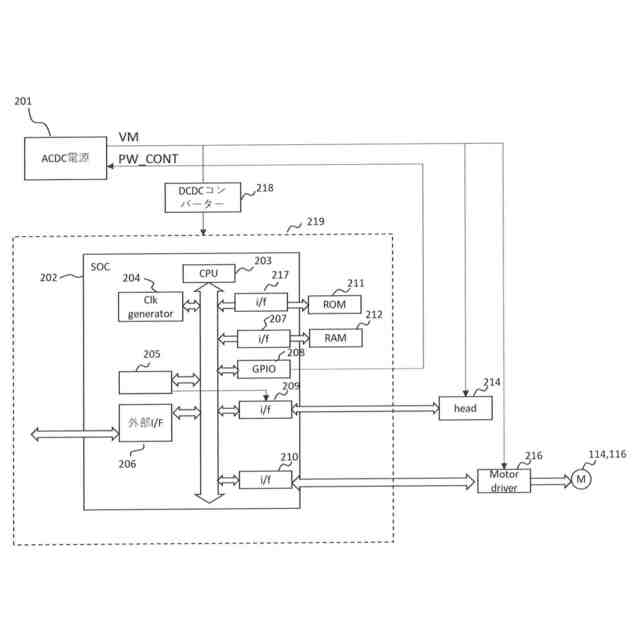

インクジェットプリンター限らず機構駆動が必要な機器の電源には電圧切り替え機能が搭載されていることが多い。電圧切り替えが必要な理由は待機時の消費電力削減である。
【０００６】
一般的に印刷用のモーターを駆動するには高い電圧（３２Ｖ）が必要であり、制御回路の駆動には３．３Ｖが必要である。
【０００７】
プリンターの動作時はＡＣＤＣ電源から３２Ｖが出力されてモーター駆動に利用される。
【０００８】
また電力の一部は制御回路基板上のＤＣＤＣコンバーターで３２Ｖから３．３Ｖに変換され制御回路の電源としている。
【０００９】
待機時にはなるべく消費電力を削減したい。そこでＡＣＤＣ電源から例えば８．８Ｖを出力してこれを制御回路用の３．３Ｖに変換する。
【００１０】
この時ＤＣＤＣコンバーターの入力電圧を下げた事によりＤＣＤＣコンバーターの変換効率が改善され待機電力が削減されている。このように消費電力削減のために電圧切り替え機能が設けられている。
（【００１１】以降は省略されています）
