公開番号2025110943
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2024005008
出願日2024-01-17
発明の名称レンズ装置及び撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人
主分類G02B 7/04 20210101AFI20250723BHJP(光学)
要約【課題】移動鏡筒を安定して駆動することができる光学装置を提供する。
【解決手段】レンズ装置100は、移動枠22、23と、移動台30と、カム筒24とを有し、移動枠22にはカムフォロア42が設けられ、移動枠23にはカムフォロア43が設けられ、移動台30には付勢カムフォロア44が設けられ、カム筒24にはカムフォロア42及び付勢カムフォロア44が係合するカム46と、カムフォロア43が係合するカム47とが設けられ、カム46はカム面46a、46bを含み、カム47はカム面47aを含み、圧縮コイルばね31の付勢力Fs1の方向は、カムフォロア42がカム面46aに当接する方向の成分及び付勢カムフォロア44がカム面46bに当接する方向の成分を含み、引張コイルばね37の付勢力Fs2の方向は、カムフォロア43がカム面47aに当接する方向の成分及び付勢カムフォロア44がカム面46bに当接する方向の成分を含む。
【選択図】図2
特許請求の範囲【請求項１】
夫々が光学部材を保持して光軸方向に移動可能な第１移動部材及び第２移動部材と、
前記第１移動部材に対して第１弾性部材を介して前記光軸方向に移動可能に接続された第３移動部材と、
回転することにより前記第１移動部材及び前記第２移動部材を移動させるカム部材と、
前記第１移動部材、前記第２移動部材、及び前記カム部材を保持する固定部材とを有し、
前記第１移動部材には第１カムフォロアが設けられ、前記第２移動部材には第２カムフォロアが設けられ、前記第３移動部材には第３カムフォロアが設けられ、
前記第１移動部材及び前記第２移動部材は第２弾性部材を介して互いに接続され、
前記カム部材には前記第１カムフォロア及び前記第３カムフォロアが係合する第１カム溝と、前記第２カムフォロアが係合する第２カム溝とが設けられ、
前記第１カム溝は前記第１カムフォロアが当接する第１カム面と前記第３カムフォロアが当接する第３カム面とを含み、前記第２カム溝は前記第２カムフォロアが当接する第２カム面を含み、
前記第１弾性部材の付勢力の方向は、前記第１カムフォロアが前記第１カム面に当接する方向の成分及び前記第３カムフォロアが前記第３カム面に当接する方向の成分を含み、
前記第２弾性部材の付勢力の方向は、前記第２カムフォロアが前記第２カム面に当接する方向の成分及び前記第３カムフォロアが前記第３カム面に当接する方向の成分を含むことを特徴とする光学装置。
続きを表示（約 780 文字）【請求項２】
前記第１カムフォロアと前記第１カム面の当接部、前記第２カムフォロアと前記第２カム面の当接部、及び、前記第３カムフォロアと前記第３カム面の当接部のそれぞれに生じる、前記第１及び前記第２弾性部材の付勢力による前記カム部材の回転力の和が、前記カム部材の回転駆動に必要な回転力よりも小さくなるように、前記第３カムフォロアと前記第３カム面の当接部における前記第３カム面の接線と光軸がなす角度が形成されていることを特徴とする、請求項１に記載の光学装置。
【請求項３】
前記第１カム面と、前記第３カム面とは同一のカム溝に形成されていることを特徴とする、請求項１に記載の光学装置。
【請求項４】
前記カム部材の回転軸は、光軸と平行で前記光軸とは異なる軸であることを特徴とする、請求項１に記載の光学装置。
【請求項５】
前記第１カム面、前記第２カム面、前記第３カム面のそれぞれの接線と、光軸に垂直な面とがなす角度をそれぞれα、β、γ、
前記第１弾性部材、前記第２弾性部材のそれぞれの付勢力により生ずる、前記第１カムフォロア、前記第２カムフォロアが前記第１カム面、前記第２カム面にそれぞれ当接する当接部に発生する前記カム部材の回転力をそれぞれＦｒ１、Ｆｒ２、
前記カム部材を回転させるために必要な回転力をＦｒｃ、とするとき、
前記第３カム面の接線と前記光軸に垂直な面とがなす角度γが以下の式
ｔａｎγ＞（Ｆｓ１・ｔａｎα＋Ｆｓ２・ｔａｎβ－Ｆｒｃ）／（Ｆｓ１＋Ｆｓ２）で表されることを特徴とする、請求項１に記載の光学装置。
【請求項６】
請求項１乃至５の何れか一項に記載の光学装置と、該光学装置により形成された像を撮る撮像素子とを有することを特徴とする撮像装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、レンズ装置及び撮像装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
回動自在に設けられたカム部材に施したカムの軌跡により移動鏡筒を光軸方向に直進運動させるレンズにおいては、弾性部材の付勢力によりカムフォロアをカムに付勢することで、カムとカムフォロアの係合隙間を回避する構成がある。
【０００３】
特許文献１には、変倍レンズ群のレンズ支持枠に設けられたカムピンがカム溝の片面に係合し、収差補正レンズ群のレンズ支持枠に設けられたカムピンがカム溝の他の片面に係合し、カムピン同士を互いに離れる方向にコイルバネで付勢する構成が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平１１－３２６７３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１では、２つのカムピンのカム面との当接部におけるカム面の接線と光軸がなす角度が異なるため、コイルバネの付勢力により各カムピンの当接部に発生する周方向分力が不均衡となり、ズームカム筒に回転力が発生する虞がある。
【０００６】
そこで、本発明の目的は、移動鏡筒を安定して駆動することができるレンズ装置を提供することである。
【課題を解決するための手段】
【０００７】
本発明の光学装置は、夫々が光学部材を保持して光軸方向に移動可能な第１移動部材及び第２移動部材と、前記第１移動部材に対して第１弾性部材を介して前記光軸方向に移動可能に接続された第３移動部材と、回転することにより前記第１移動部材及び前記第２移動部材を移動させるカム部材と、前記第１移動部材、前記第２移動部材、及び前記カム部材を保持する固定部材とを有し、前記第１移動部材には第１カムフォロアが設けられ、前記第２移動部材には第２カムフォロアが設けられ、前記第３移動部材には第３カムフォロアが設けられ、前記第１移動部材及び前記第２移動部材は第２弾性部材を介して互いに接続され、前記カム部材には前記第１カムフォロア及び前記第３カムフォロアが係合する第１カム溝と、前記第２カムフォロアが係合する第２カム溝とが設けられ、前記第１カム溝は前記第１カムフォロアが当接する第１カム面と前記第３カムフォロアが当接する第３カム面とを含み、前記第２カム溝は前記第２カムフォロアが当接する第２カム面を含み、前記第１弾性部材の付勢力の方向は、前記第１カムフォロアが前記第１カム面に当接する方向の成分及び前記第３カムフォロアが前記第３カム面に当接する方向の成分を含み、前記第２弾性部材の付勢力の方向は、前記第２カムフォロアが前記第２カム面に当接する方向の成分及び前記第３カムフォロアが前記第３カム面に当接する方向の成分を含むことを特徴とする。
【発明の効果】
【０００８】
本発明によれば、移動鏡筒を安定して駆動することができるレンズ装置を提供できる。
【図面の簡単な説明】
【０００９】
レンズ装置１００の構成例を示す図である。

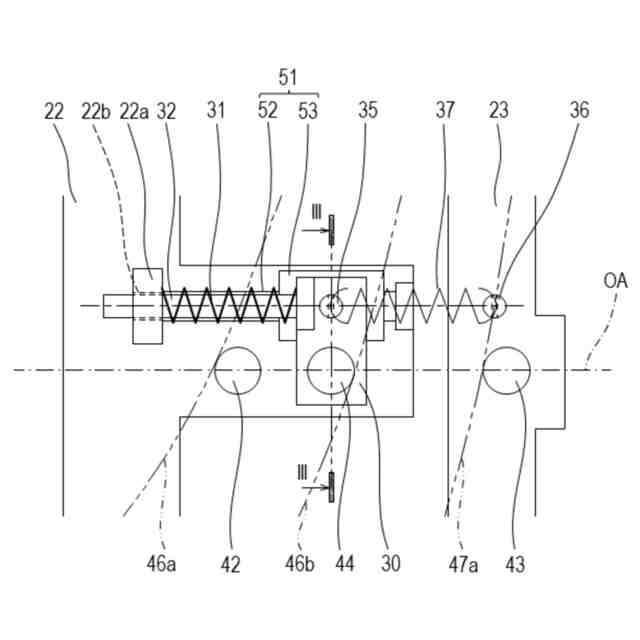

実施例に係る付勢構造を示す図である。

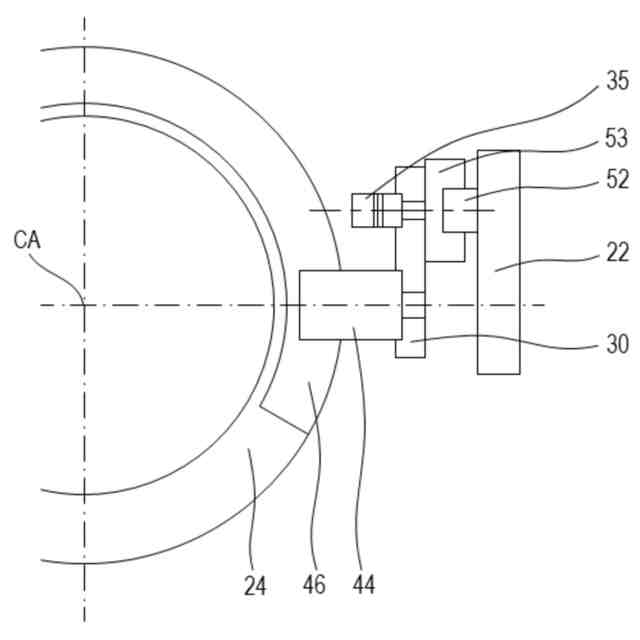

実施例に係る可動ユニットの断面図である。

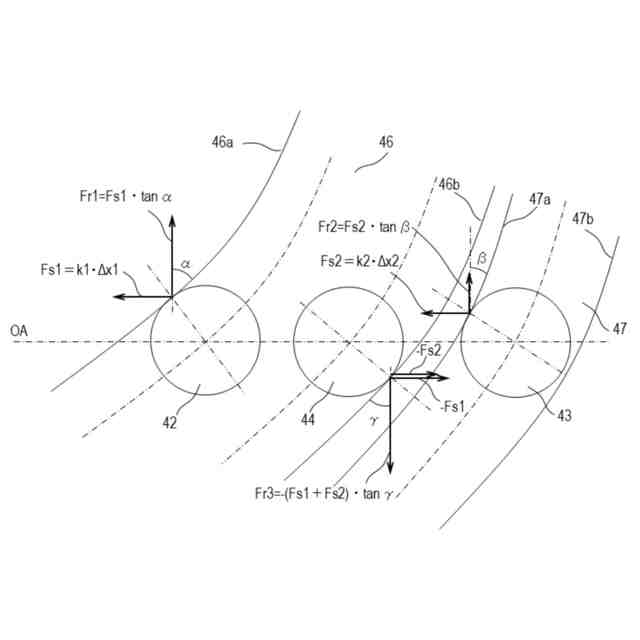

実施例に係る各カムフォロアと各カム面の配置関係を示す図である。
撮像装置の構成例を示す模式図である。
【発明を実施するための形態】
【００１０】
（実施例）
以下、添付の図１乃至図４を参照して本発明の実施例のレンズ装置１００（光学装置）について説明する。なお、実施例を説明するための全図を通して、原則として（断りのない限り）、同一の部材等には同一の符号を付し、その繰り返しの説明は省略する。
（【００１１】以降は省略されています）
