公開番号2025040785
公報種別公開特許公報(A)
公開日2025-03-25
出願番号2023147807
出願日2023-09-12
発明の名称蓄電デバイス及び蓄電デバイスの製造方法
出願人プライムプラネットエナジー&ソリューションズ株式会社,トヨタ自動車株式会社,トヨタバッテリー株式会社
代理人弁理士法人コスモス国際特許商標事務所
主分類H01M 50/188 20210101AFI20250317BHJP(基本的電気素子)
要約【課題】-40℃の低温下に蓄電デバイスを置いても、樹脂部材のうち樹脂内側部の一対の長手側接合面の近傍で亀裂が生じ難い蓄電デバイス等を提供すること。

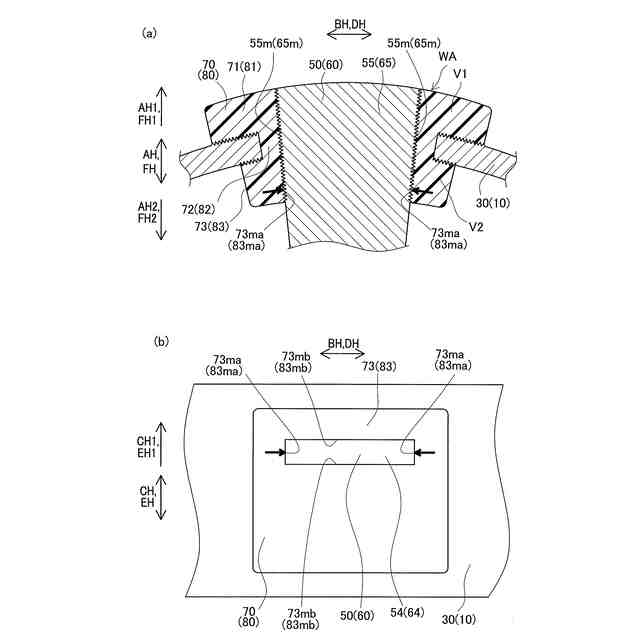

【解決手段】蓄電デバイス1は、ケース蓋部材30と端子部材50,60と樹脂部材70,80を備える。樹脂部材70,80は、樹脂外側部71,81と樹脂内側部73,83と樹脂孔内部72,82を有し、ケース蓋部材30と樹脂部材70,80は、-40℃の温度環境下に置いたとき、樹脂部材70,80に蓋長手方向DHについて蓋厚み方向FHの外側FH1に凸形状の反りWAが生じて、樹脂内側部73,83の一対の長手側接合面73ma,83maが端子部材50,60を蓋長手方向DHに押圧する構成とされている。
【選択図】図6
特許請求の範囲【請求項１】
挿通孔を有し、蓋長手方向に延びるケース蓋部材と、
前記ケース蓋部材の前記挿通孔内に挿通された端子部材と、
前記ケース蓋部材と前記端子部材の間を絶縁しつつ、これらに気密に接合し、前記ケース蓋部材に前記端子部材を固定する樹脂部材と、を備える
蓄電デバイスであって、

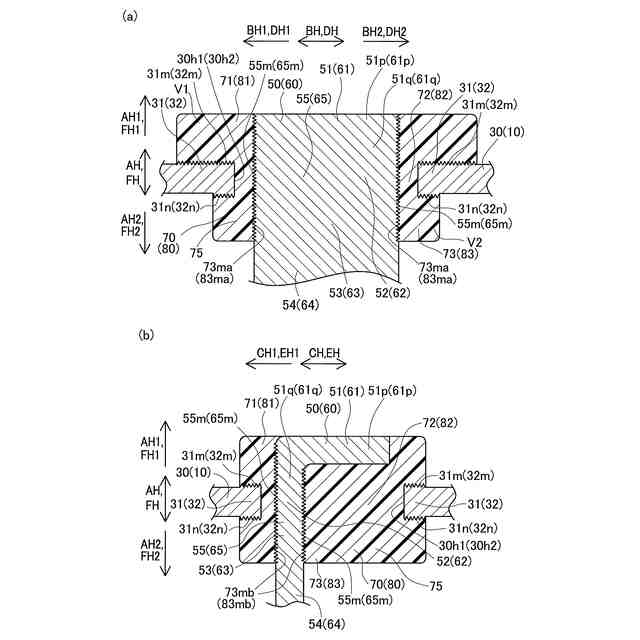

前記樹脂部材は、
前記ケース蓋部材の蓋厚み方向の外側に位置する樹脂外側部と、
前記ケース蓋部材の前記蓋厚み方向の内側に位置する樹脂内側部と、
前記ケース蓋部材の前記挿通孔内に位置し、前記樹脂外側部及び前記樹脂内側部に一体に繋がる樹脂孔内部と、を有し、
前記端子部材は、
前記樹脂外側部、前記樹脂孔内部及び前記樹脂内側部を貫通して前記蓋厚み方向の内側に延出しており、
前記樹脂部材の前記樹脂内側部は、
前記蓋長手方向を向き、前記端子部材に接合した一対の長手側接合面を含んでおり、
前記ケース蓋部材と前記樹脂部材は、
前記蓄電デバイスを－４０℃の温度環境下に置いたとき、
前記樹脂部材に、前記蓋長手方向について前記蓋厚み方向の外側に凸形状の反りが生じて、
前記樹脂内側部のうち一対の前記長手側接合面がそれぞれ前記端子部材を前記蓋長手方向に押圧する構成とされた
蓄電デバイス。
続きを表示（約 1,500 文字）【請求項２】
請求項１に記載の蓄電デバイスであって、
前記樹脂部材は、
前記樹脂外側部の体積Ｖ１が前記樹脂内側部の体積Ｖ２よりも大きい（Ｖ１＞Ｖ２）
蓄電デバイス。
【請求項３】
請求項１または請求項２に記載の蓄電デバイスであって、
前記端子部材のうち、前記樹脂部材が気密に接合する端子シール部は、
その表面に、前記端子部材をなす金属に由来する直径１００ｎｍ以下の粒子が数珠つなぎ状に結合して柱状をなす高さ５０ｎｍ以上の端子ナノ柱が林立しており、
前記樹脂部材は、
林立する前記端子ナノ柱同士の間に、前記樹脂部材をなす樹脂材が充填されて、前記端子シール部に気密に接合してなる
蓄電デバイス。
【請求項４】
挿通孔を有し、蓋長手方向に延びるケース蓋部材と、
前記ケース蓋部材の前記挿通孔内に挿通された端子部材と、
前記ケース蓋部材と前記端子部材の間を絶縁しつつ、これらに気密に接合し、前記ケース蓋部材に前記端子部材を固定する樹脂部材と、を備え、
前記樹脂部材は、
前記ケース蓋部材の蓋厚み方向の外側に位置する樹脂外側部と、
前記ケース蓋部材の前記蓋厚み方向の内側に位置する樹脂内側部と、
前記ケース蓋部材の前記挿通孔内に位置し、前記樹脂外側部及び前記樹脂内側部に一体に繋がる樹脂孔内部と、を有し、
前記端子部材は、
前記樹脂外側部、前記樹脂孔内部及び前記樹脂内側部を貫通して前記蓋厚み方向の内側に延出しており、
前記樹脂部材の前記樹脂内側部は、
前記蓋長手方向を向き、前記端子部材に接合した一対の長手側接合面を含んでおり、
前記ケース蓋部材と前記樹脂部材は、
前記蓄電デバイスを－４０℃の温度環境下に置いたとき、
前記樹脂部材に、前記蓋長手方向について前記蓋厚み方向の外側に凸形状の反りが生じて、
前記樹脂内側部のうち一対の前記長手側接合面がそれぞれ前記端子部材を前記蓋長手方向に押圧する構成とされた
蓄電デバイスの製造方法であって、

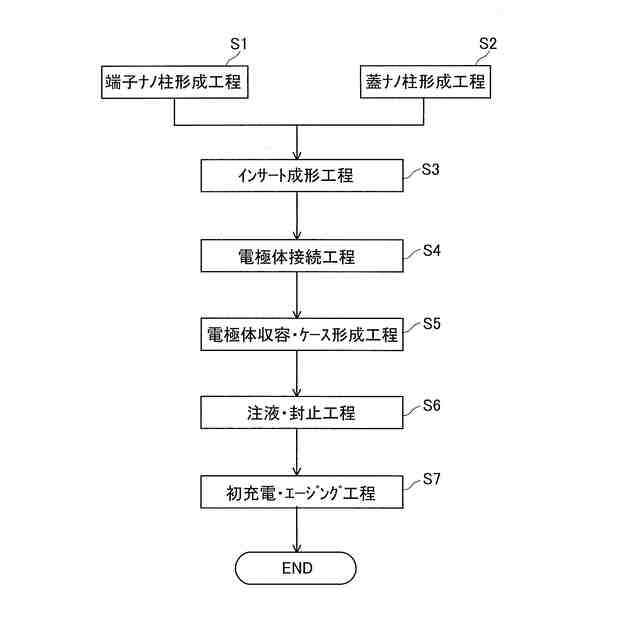

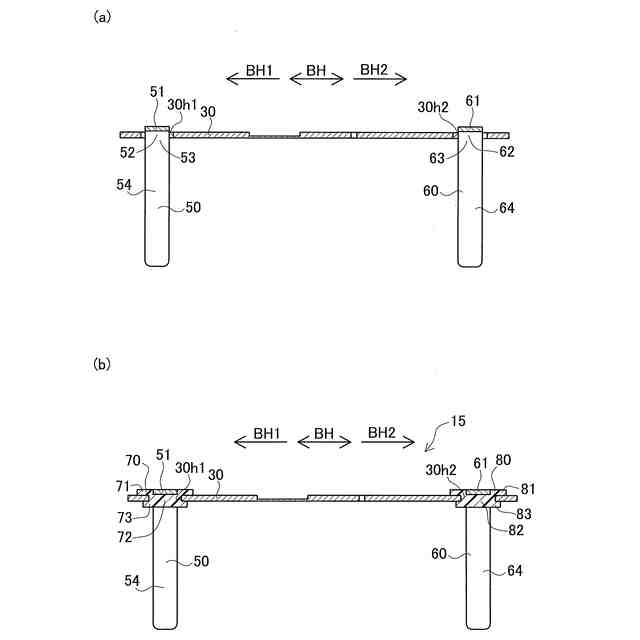

前記ケース蓋部材の前記挿通孔内に前記端子部材を挿通した状態で、前記樹脂部材をインサート成形するインサート成形工程を備える
蓄電デバイスの製造方法。
【請求項５】
請求項４に記載の蓄電デバイスの製造方法であって、
前記インサート成形工程は、
前記樹脂外側部の体積Ｖ１が前記樹脂内側部の体積Ｖ２よりも大きい（Ｖ１＞Ｖ２）形態に前記樹脂部材を成形する
蓄電デバイスの製造方法。
【請求項６】
請求項４または請求項５に記載の蓄電デバイスの製造方法であって、
前記端子部材のうち、前記樹脂部材が気密に接合する端子シール部は、
その表面に、前記端子部材をなす金属に由来する直径１００ｎｍ以下の粒子が数珠つなぎ状に結合して柱状をなす高さ５０ｎｍ以上の端子ナノ柱が林立しており、
前記樹脂部材は、
林立する前記端子ナノ柱同士の間に、前記樹脂部材をなす樹脂材が充填されて、前記端子シール部に気密に接合してなり、

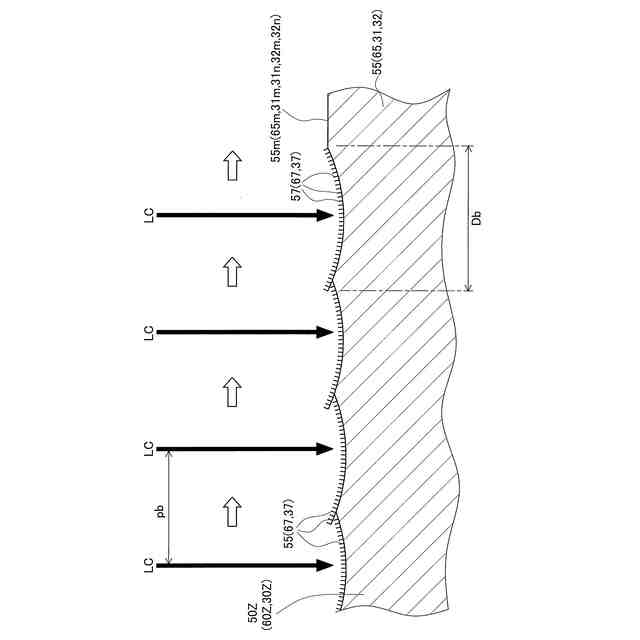

前記インサート成形工程よりも前に、前記端子部材の前記端子シール部にパルス発振のレーザ光を照射位置をずらしながら照射して、前記端子シール部に、林立する前記端子ナノ柱を形成する端子ナノ柱形成工程を更に備え、
前記インサート成形工程は、
前記端子シール部の林立する前記端子ナノ柱同士の間に前記樹脂材を充填しつつ、前記樹脂部材を成形する
蓄電デバイスの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ケースを構成するケース蓋部材に、端子部材が樹脂部材を介して固定された蓄電デバイス、及び、この蓄電デバイスの製造方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】

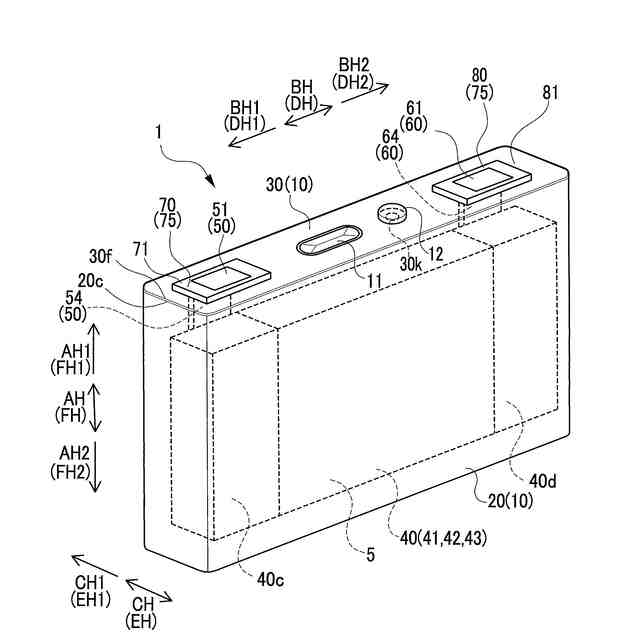

蓄電デバイスとして、直方体箱状のケースを構成する矩形板状のケース蓋部材に、正負の端子部材がそれぞれ樹脂部材を介して固定された電池が知られている。具体的には、正負の端子部材は、それぞれ、ケース蓋部材に設けた挿通孔内に挿通されて、ケースの内部から外部に延びており、樹脂部材がケース蓋部材と端子部材の間を絶縁しつつ、これらに気密に接合し、ケース蓋部材に端子部材を固定している。このような電池は、例えば特許文献１（図２、図６、図７等を参照）に開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０７９１７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述の電池では、例えば－４０℃の極めて低温な環境下に電池を置くと、樹脂部材のうち端子部材との境界近傍の部位に、凝集破壊により境界に沿った割れ（亀裂）が発生することがある。具体的には、樹脂部材は、ケース蓋部材の蓋厚み方向の外側に位置する樹脂外側部と、ケース蓋部材の蓋厚み方向の内側に位置する樹脂内側部と、ケース蓋部材の挿通孔内に位置して、これらに一体に繋がる樹脂孔内部とを有している。更に樹脂内側部のうち、端子部材に接合した接合面は、蓋長手方向を向く一対の長手側接合面と、蓋短手方向を向く一対の短手側接合面とを有している。そして、樹脂内側部のうち一対の長手側接合面の近傍で、それぞれ上述の亀裂が生じ得ることが判ってきた。
【０００５】
その理由は、－４０℃の低温下に電池を置いたとき、樹脂部材は、蓋長手方向について蓋厚み方向の内側に凸形状の反り（以下、単に「内側に凸形状の反り」ともいう）を生じる。樹脂部材にこのような内側に凸形状の反りが生じると、樹脂内側部は蓋長手方向について端子部材から離れる方向に変形し、一対の長手側接合面の近傍でそれぞれ凝集破壊が生じて亀裂ができると考えられる。
【０００６】
本発明は、かかる現状に鑑みてなされたものであって、－４０℃の低温下に蓄電デバイスを置いても、樹脂部材の樹脂内側部のうち一対の長手側接合面の近傍で亀裂が生じ難い蓄電デバイス、及び、蓄電デバイスの製造方法を提供する。
【課題を解決するための手段】
【０００７】
（１）上記課題を解決するための本発明の一態様は、挿通孔を有し、蓋長手方向に延びるケース蓋部材と、前記ケース蓋部材の前記挿通孔内に挿通された端子部材と、前記ケース蓋部材と前記端子部材の間を絶縁しつつ、これらに気密に接合し、前記ケース蓋部材に前記端子部材を固定する樹脂部材と、を備える蓄電デバイスであって、前記樹脂部材は、前記ケース蓋部材の蓋厚み方向の外側に位置する樹脂外側部と、前記ケース蓋部材の前記蓋厚み方向の内側に位置する樹脂内側部と、前記ケース蓋部材の前記挿通孔内に位置し、前記樹脂外側部及び前記樹脂内側部に一体に繋がる樹脂孔内部と、を有し、前記端子部材は、前記樹脂外側部、前記樹脂孔内部及び前記樹脂内側部を貫通して前記蓋厚み方向の内側に延出しており、前記樹脂部材の前記樹脂内側部は、蓋長手方向を向き、前記端子部材に接合した一対の長手側接合面を含んでおり、前記ケース蓋部材と前記樹脂部材は、前記蓄電デバイスを－４０℃の温度環境下に置いたとき、前記樹脂部材に、前記蓋長手方向について前記蓋厚み方向の外側に凸形状の反りが生じて、前記樹脂内側部のうち一対の前記長手側接合面がそれぞれ前記端子部材を前記蓋長手方向に押圧する構成とされた蓄電デバイスである。
【０００８】
上述の蓄電デバイスでは、－４０℃の低温下に蓄電デバイスを置いたとき、樹脂部材は、前述とは逆に、蓋長手方向について蓋厚み方向の外側に凸形状の反り（以下、単に「外側に凸形状の反り」ともいう）を生じる。そして、樹脂内側部のうち一対の長手側接合面がそれぞれ端子部材を蓋長手方向に押圧する。このため、樹脂内側部のうち一対の長手側接合面の近傍で、凝集破壊が生じて亀裂ができるのを抑制することができる。従って、上述の蓄電デバイスは、－４０℃の低温下に蓄電デバイスを置いても、樹脂部材の樹脂内側部のうち一対の長手側接合面の近傍で亀裂が生じ難い。
【０００９】
なお、「蓄電デバイス」としては、例えば、リチウムイオン二次電池、ナトリウムイオン二次電池、カルシウムイオン二次電池等の二次電池や、リチウムイオンキャパシタ等のキャパシタなどが挙げられる。
【００１０】
（２）（１）に記載の蓄電デバイスであって、前記樹脂部材は、前記樹脂外側部の体積Ｖ１が前記樹脂内側部の体積Ｖ２よりも大きい（Ｖ１＞Ｖ２）蓄電デバイスとすると良い。
（【００１１】以降は省略されています）
