公開番号2025063624
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2023173007
出願日2023-10-04
発明の名称電池装置
出願人株式会社デンソー
代理人個人,個人,個人
主分類H01M 50/262 20210101AFI20250409BHJP(基本的電気素子)
要約【課題】体格を小型化できる電池装置を提供すること。

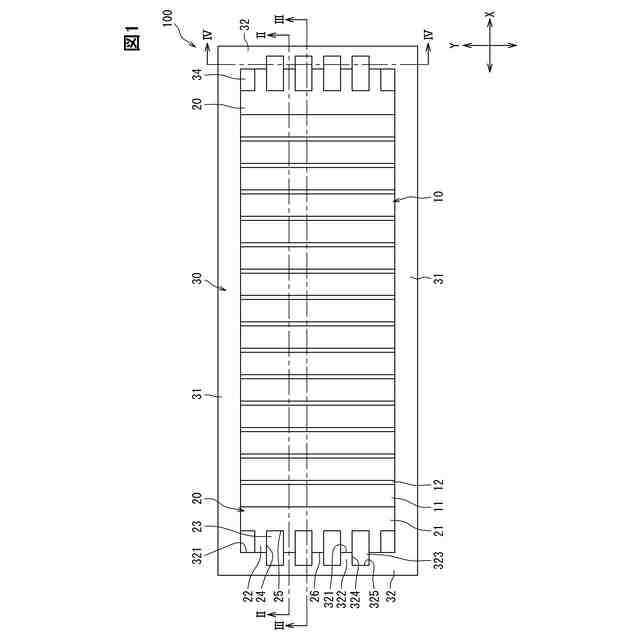

【解決手段】電池装置100は、複数の電池セル11が積層された電池積層体10と、電池積層体の積層方向の両端に配置された対をなすエンドプレート20と、電池積層体とエンドプレートとを収容しているケース30を備えている。ケースは、底部33と底部に対して突出した環状壁部31,32とで収容空間34を形成している。また、ケースは、環状壁部の一部であり積層方向に交差する短手壁部32に、エンドプレートと接する壁面321と、壁面に対して窪んだ凹部323とを有している。エンドプレートは、壁面321と接する端面26と、凹部323に対向し、端面に対して窪んだ凹部23とを有している。
【選択図】図1
特許請求の範囲【請求項１】
複数の電池セル（１１）が積層された電池積層体（１０）と、
前記電池積層体の積層方向の両端に配置された対をなすエンドプレート（２０）と、
底部（３３）と前記底部に対して突出した環状壁部（３１，３２）とで収容空間（３４）を形成し、前記収容空間に前記電池積層体と前記エンドプレートとを収容しているケース（３０）と、を備え、
前記ケースは、前記環状壁部の一部であり前記積層方向に交差する交差側壁部（３２）に、前記エンドプレートと接するケース側接触面（３２１）と、前記ケース側接触面に対して窪んだケース側凹部（３２３）とを有し、
前記エンドプレートは、前記ケース側接触面と接するプレート側接触面（２６）と、前記ケース側凹部に対向し、前記プレート側接触面に対して窪んだプレート側凹部（２３）とを有している電池装置。
続きを表示（約 1,400 文字）【請求項２】
前記ケースは、複数の前記ケース側凹部と、各ケース側凹部の周辺に複数の前記ケース側接触面とを有し、
前記エンドプレートは、複数の前記プレート側凹部と、各プレート側凹部の周辺に複数の前記ケース側接触面とを有している請求項１に記載の電池装置。
【請求項３】

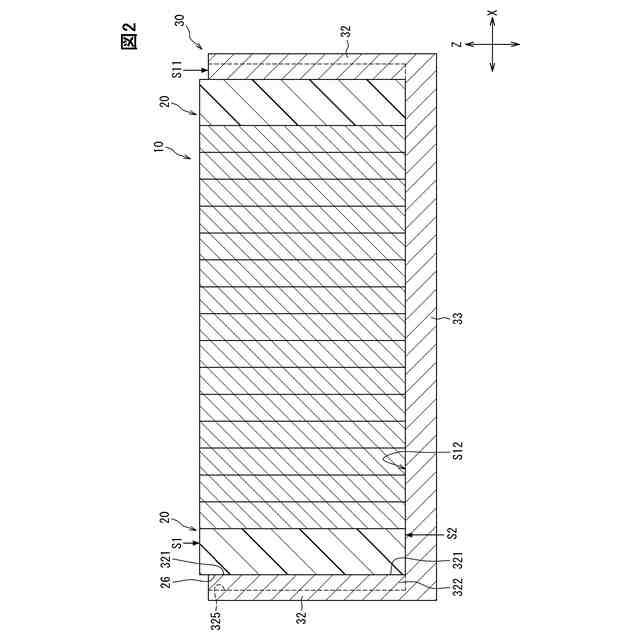

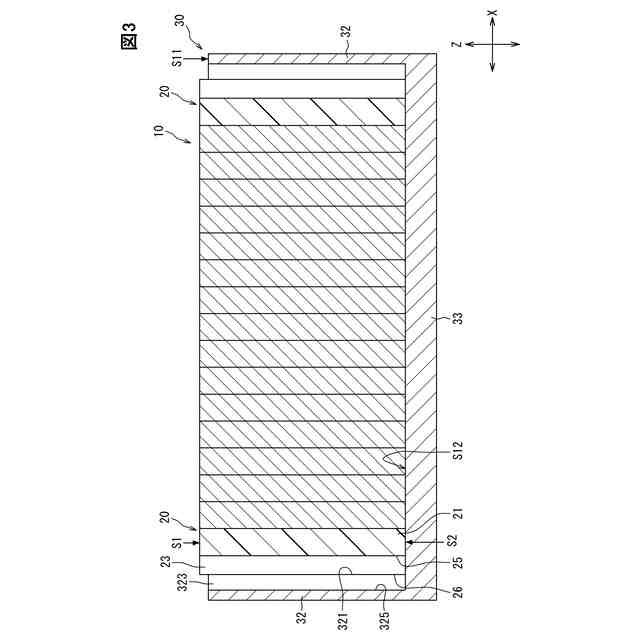

前記ケースは、前記底部における前記収容空間側の面である収容底面（Ｓ１２）と、前記交差側壁部における前記収容空間の開口端側の面である開口端表面（Ｓ１１）と、を有し、
前記エンドプレートは、前記収容底面と対向する下面（Ｓ２）と、前記下面の反対面である上面（Ｓ１）と、を有し、
前記ケース側凹部は、前記開口端表面側に開口しており、
前記プレート側凹部は、前記上面側に開口している請求項１または２に記載の電池装置。
【請求項４】

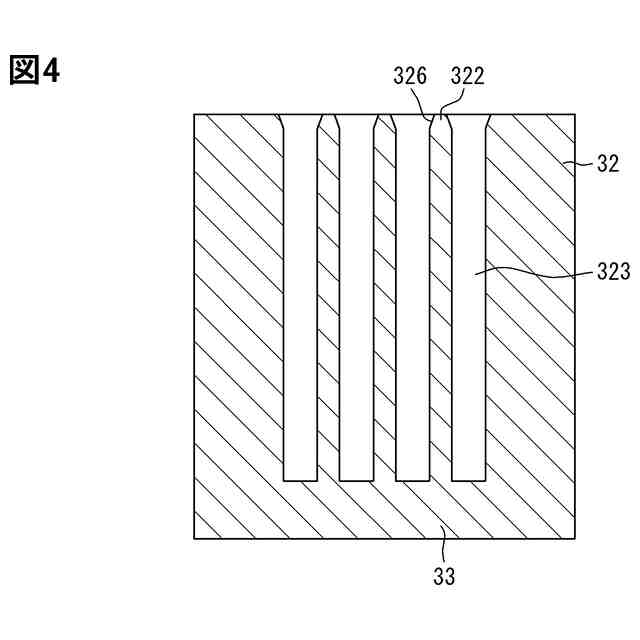

前記交差側壁部は、前記底部とは反対側の端部に面取部（３２６）を有している請求項１に記載の電池装置。
【請求項５】
前記ケース側凹部の幅と前記プレート側凹部の幅は異なる請求項１に記載の電池装置。
【請求項６】
前記ケース側凹部の幅と前記プレート側凹部の幅は同等であり、
隣り合う前記ケース側凹部の間隔と隣り合う前記プレート側凹部の間隔は同等であり、
前記ケース側凹部の幅は、隣り合う前記ケース側凹部の間隔よりも広い請求項２に記載の電池装置。
【請求項７】
前記ケース側凹部の幅と前記プレート側凹部の幅は同等であり、
隣り合う前記ケース側凹部の間隔と隣り合う前記プレート側凹部の間隔は同等であり、
隣り合う前記ケース側凹部の間隔は、前記ケース側凹部の幅よりも広い請求項２に記載の電池装置。
【請求項８】

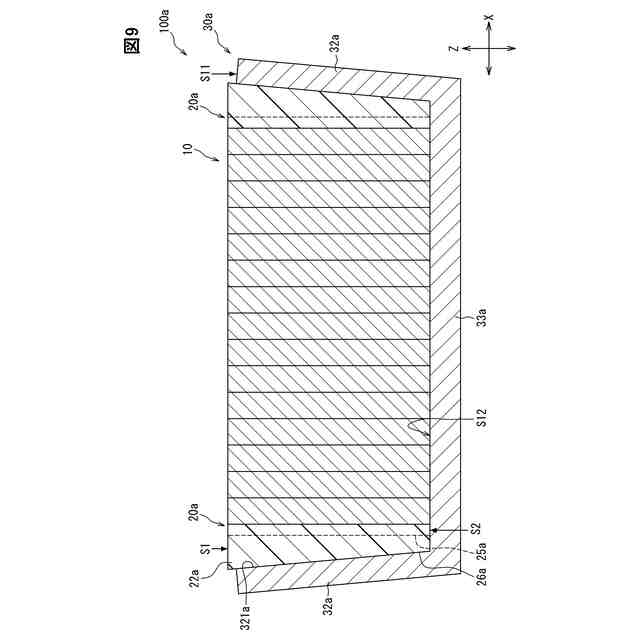

前記エンドプレートは、前記底部に対向する下面（Ｓ２）と、前記下面の反対面である上面（Ｓ１）とを有し、前記積層方向に沿う板厚が前記上面から前記下面に亘って徐々に薄くなっている請求項２に記載の電池装置。
【請求項９】
複数の電池セル（１１）が積層された電池積層体（１０）と、
前記電池積層体の積層方向の両端に配置された対をなすエンドプレート（２０ａ）と、
底部（３３ａ）と前記底部に対して突出した環状壁部（３１ａ，３２ａ）とで収容空間（３４ａ）を形成し、前記収容空間に前記電池積層体と前記エンドプレートとを収容しているケース（３０ａ）と、を備え、
前記ケースは、前記環状壁部の一部であり前記積層方向に交差する交差側壁部（３２ａ）を有し、
前記エンドプレートは、前記交差側壁部と接するプレート側接触面（２６ａ）と、前記交差側壁部に対向し、前記プレート側接触面に対して窪んだプレート側凹部（２３ａ）とを有し、
前記エンドプレートは、前記底部に対向する下面（Ｓ２）と、前記下面の反対面である上面（Ｓ１）とを有し、前記積層方向に沿う板厚が前記上面から前記下面に亘って徐々に薄くなっている電池装置。
【請求項１０】
前記交差側壁部は、前記電池積層体と前記エンドプレートとを収容した状態で、前記エンドプレートの形状に沿って変形するものであり、
前記交差側壁部の前記積層方向における変形量（Ｌ２）は、前記エンドプレートの前記積層方向における前記下面の端部から前記上面の端部までの間隔（Ｌ１）以上である請求項９に記載の電池装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
電池装置の一例として、特許文献１に開示された電池モジュールがある。電池モジュールは、複数の電池セルが積層された電池スタックと、電池スタックが収容されるケースとを備えている。電池スタックの両端には、一対のエンドプレートが設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－４４１８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

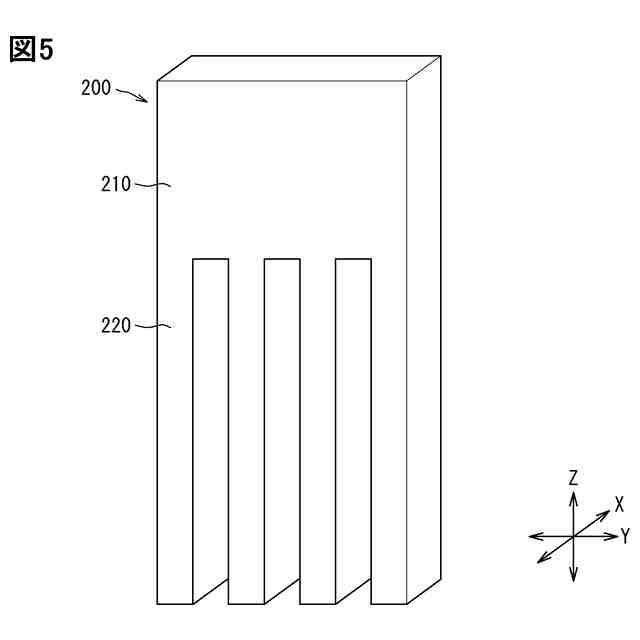

電池スタックは、圧縮されてケースに収容される。また、電池スタックをケースに収容する際、電池スタックを加圧する一対の加圧治具が用いられる。各加圧治具は、エンドプレートの溝部に配置される脚片を有している。各加圧治具は、脚片が溝部に配置された状態で互いに接近するように移動して電池スタックを圧縮する。
【０００５】
ところが、加圧治具（脚片）は、電池スタックを圧縮する際に、挿入方向における下方が広がるように変形することがある。それに伴って、主にエンドプレートは、加圧治具で押圧されると、挿入方向における下方が広がるように変形する。また、ケースは、エンドプレートが変形した状態で、電池スタックが挿入可能な大きさである必要がある。そのため、電池モジュールは、体格が大型化してしまう虞がある。
【０００６】
開示される一つの目的は、体格を小型化できる電池装置を提供することである。
【課題を解決するための手段】
【０００７】
ここに開示された電池装置は、
複数の電池セル（１１）が積層された電池積層体（１０）と、
電池積層体の積層方向の両端に配置された対をなすエンドプレート（２０）と、
底部（３３）と底部に対して突出した環状壁部（３１，３２）とで収容空間（３４）を形成し、収容空間に電池積層体とエンドプレートとを収容しているケース（３０）と、を備え、
ケースは、環状壁部の一部であり積層方向に交差する交差側壁部（３２）に、エンドプレートと接するケース側接触面（３２１）と、ケース側接触面に対して窪んだケース側凹部（３２３）とを有し、
エンドプレートは、ケース側接触面と接するプレート側接触面（２６）と、ケース側凹部に対向し、プレート側接触面に対して窪んだプレート側凹部（２３）とを有している。
【０００８】

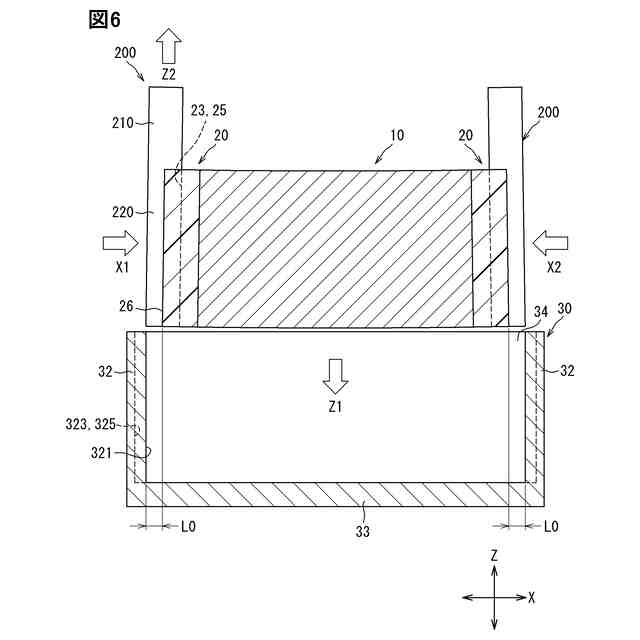

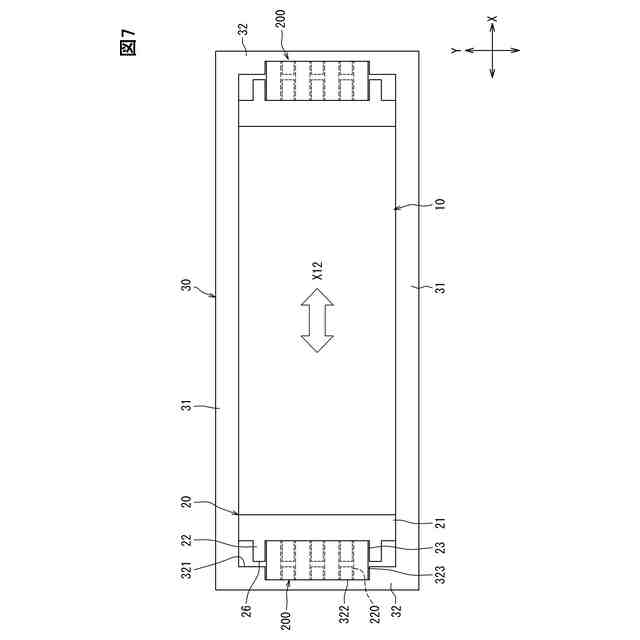

電池装置は、ケース側凹部とプレート側凹部で囲まれた空間が形成される。その空間には、加圧治具が挿入可能である。よって、電池装置は、電池積層体とエンドプレートとを加圧治具によって圧縮してケースに収容できるように構成されている。
【０００９】
また、電池装置は、ケース側凹部が設けられているため、ケース側凹部が設けられていない構成よりも、加圧治具を挿入できる空間が広くなっている。そのため、ケース側凹部とプレート側凹部で囲まれた空間には、板厚が厚い加圧治具であっても挿入できる。つまり、圧縮する際の変形が抑制された加圧治具を用いることができる。したがって、エンドプレートは、加圧治具で圧縮された際に、ケースの底部に対応する下方が広がるように変形することを抑制できる。
【００１０】
そのため、ケースは、エンドプレートの変形を考慮した大きさにする必要がない。よって、電池装置は、体格を小型化できる。
（【００１１】以降は省略されています）
