公開番号2025112496
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006752
出願日2024-01-19
発明の名称通信装置
出願人株式会社デンソー
代理人名古屋国際弁理士法人
主分類H04L 69/18 20220101AFI20250725BHJP(電気通信技術)
要約【課題】ソフトウェアによる通信プロトコルの処理負荷を軽減する技術を提供する。
【解決手段】下位プロトコル処理部51は、下位プロトコルの処理をハードウェアにて実行する。上位プロトコル処理部54は、上位プロトコルの処理をソフトウェアにて実行する。オフロード処理部53は、上位プロトコルの一部又は全部を、上位プロトコル処理部54に代ってハードウェアにて実行する。受信オフロードフィルタ52は、受信フレームに含まれるプロトコル付与情報を参照し、振分ルールに従って、受信フレームをオフロード処理部を利用しない第1受信経路R1、及びオフロード処理部を利用する第2受信経路R2に振り分ける。プロトコル付与情報は、上位プロトコルの種類、及び該上位プロトコルが扱うデータの種類又は特性のうち少なくとも1つを示す情報である。
【選択図】図2
特許請求の範囲【請求項１】
データリンク層を含む通信プロトコルである下位プロトコルの処理を、ハードウェアにて実行するように構成された下位プロトコル処理部（５１）と、
前記下位プロトコルを利用する上位層のプロトコルである上位プロトコルの処理を、ソフトウェアにて実行するように構成された上位プロトコル処理部（５４）と、
前記上位プロトコルの一部又は全部を、前記上位プロトコル処理部に代ってハードウェアにて実行するように構成されたオフロード処理部（５３）と、
前記下位プロトコル処理部にて受信された受信フレームを、該受信フレームに含まれるプロトコル付与情報を参照し、予め設定された振分ルールに従って、前記オフロード処理部を利用しない第１受信経路、及び前記オフロード処理部を利用する第２受信経路に振り分けるように構成された受信オフロードフィルタ（５２）と、
を備え、
前記プロトコル付与情報は、前記受信フレームに含まれ、前記上位プロトコルの種類、及び該上位プロトコルが扱うデータの種類又は特性のうち少なくとも１つを示す情報である
通信装置。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の通信装置であって、
前記下位プロトコルは、イーサネットプロトコルを含み、
前記プロトコル付与情報として、イーサネットフレームのヘッダが有するＰＣＰフィールドの値を用いる
通信装置。
【請求項３】
請求項１に記載の通信装置であって、
前記上位プロトコルは、ＩＰを含み、
前記プロトコル付与情報として、ＩＰヘッダが有するプロトコルフィールドの値を用いる
通信装置。
【請求項４】
請求項１に記載の通信装置であって、
前記上位プロトコルは、ＵＤＰ又はＴＣＰを含み、
前記プロトコル付与情報として、ＵＤＰヘッダ又はＴＣＰヘッダが有する宛先ポート番号フィールドの値を用いる
通信装置。
【請求項５】
請求項１に記載の通信装置であって、
前記上位プロトコルは、ＳＯＭＥ／ＩＰを含み、
前記プロトコル付与情報として、ＳＯＭＥ／ＩＰヘッダが有するサービスＩＤフィールドの値を用いる
通信装置。
【請求項６】
請求項１に記載の通信装置であって、
前記上位プロトコルは、ＡＶＴＰを含み、
前記プロトコル付与情報として、ＡＶＴＰヘッダが有するサブタイプフィールドの値を用いる
通信装置。
【請求項７】
請求項１に記載の通信装置であって、
前記上位プロトコルを適用して送信されるデータを、該データを含む送信フレームに設定される前記プロトコル付与情報を参照し、前記振分ルールに従って、前記オフロード処理部を利用しない第１送信経路、及び前記オフロード処理部を利用する第２送信経路に振り分けるように構成された送信オフロードフィルタ（５５）を、
更に備える通信装置。
【請求項８】
請求項１又は請求項７に記載の通信装置であって、
前記上位プロトコルを用いて取得される事前伝達情報によって、前記振分ルールを設定するように構成されたルール設定部（５６１）を更に備える
通信装置。
【請求項９】
請求項８に記載の通信装置であって、
前記ルール設定部は、前記事前伝達情報を、ＳＯＭＥ／ＩＰ－ＳＤパケット、又はＤＤＳ―ＲＴＰＳのデータフラグサブメッセージを用いて取得する
通信装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、複数の通信プロトコルを用いる通信装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
下記特許文献１には、トラフィックの特性として受信時のＱｏＳタグ情報を用いて、通信経路を切り替えることにより、オフロードを実現する技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１９６１４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
オフロードは、通信経路を切り替える手法以外に、ソフトウェアでの処理をハードウェアでの処理に切り替える手法も存在する。例えば、高帯域通信における通信プロトコルをソフトウェアで実装した場合、ＣＰＵリソースを大きく消費する。そして、プロトコル処理に割り当てるＣＰＵリソースが不足すると通信速度の制約となる。このため、このような通信プロトコルをオフロード処理することが考えられる。しかしながら、ソフトウェアで実装されている通信プロトコルの複雑な制御の全てをハードウェア化することは困難であるという課題が見出された。
【０００５】
本開示の１つの局面は、ソフトウェアによる通信プロトコルの処理負荷を軽減する技術を提供する。
【課題を解決するための手段】
【０００６】
本開示の一態様は、通信装置であって、下位プロトコル処理部（５１）と、上位プロトコル処理部（５４）と、オフロード処理部（５３）と、受信オフロードフィルタ（５２）と、を備える。
【０００７】
下位プロトコル処理部は、データリンク層を含む通信プロトコルである下位プロトコルの処理を、ハードウェアにて実行する。上位プロトコル処理部は、下位プロトコルを利用する上位層のプロトコルである上位プロトコルの処理を、ソフトウェアにて実行するように構成される。オフロード処理部は、上位プロトコルの一部又は全部を、上位プロトコル処理部に代ってハードウェアにて実行するように構成される。受信オフロードフィルタは、下位プロトコル処理部にて受信された受信フレームを、該受信フレームに含まれるプロトコル付与情報を参照し、予め設定された振分ルールに従って、オフロード処理部を利用しない第１受信経路、及びオフロード処理部を利用する第２受信経路に振り分けるように構成される。プロトコル付与情報は、受信フレームに含まれ、上位プロトコルの種類、及び該上位プロトコルが扱うデータの種類又は特性のうち少なくとも１つを示す情報である。
【０００８】
このような構成によれは、上位プロトコルの種類毎、又は上位プロトコルが扱うデータの種類や特性毎に、適切なオフロード処理を選択して実行することができる。その結果、上位プロトコルのソフトウェア処理に要する処理負荷を適切に軽減することができる。
【図面の簡単な説明】
【０００９】
車載システムの構成を示すブロック図である。

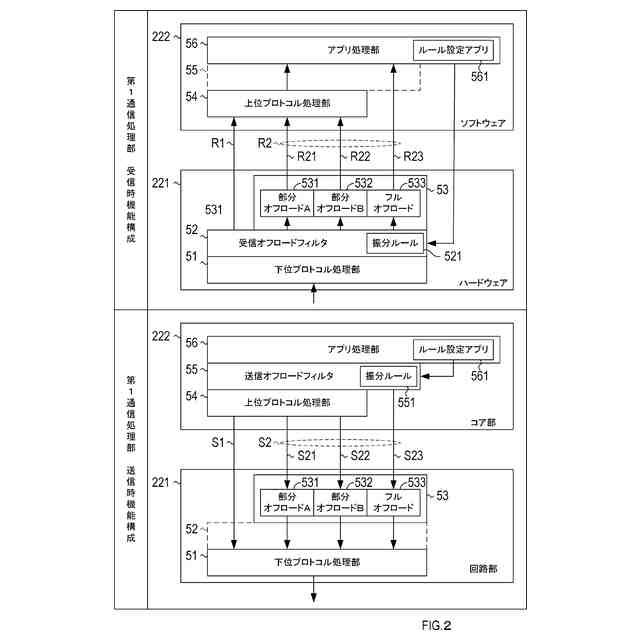

第１通信処理部の機能構成を示すブロック図である。

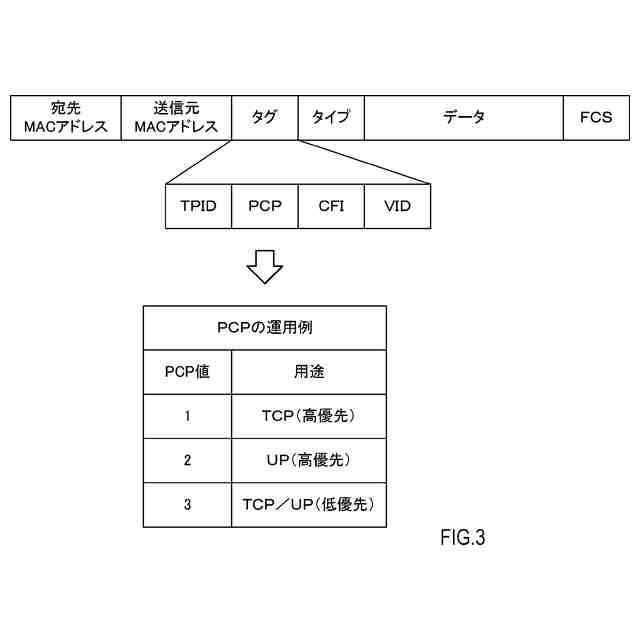

イーサネットフレームの構成、及びＰＣＰの運用例を示す説明図である。
ＩＰヘッダ、ＵＤＰヘッダ、ＴＣＰヘッダの構成を示す説明図である。
ＰＣＰを用いた振分ルールの設定例を示す説明図である。
ＵＤＰフレームの構成、及びＵＤＰポートの運用例を示す説明図である。

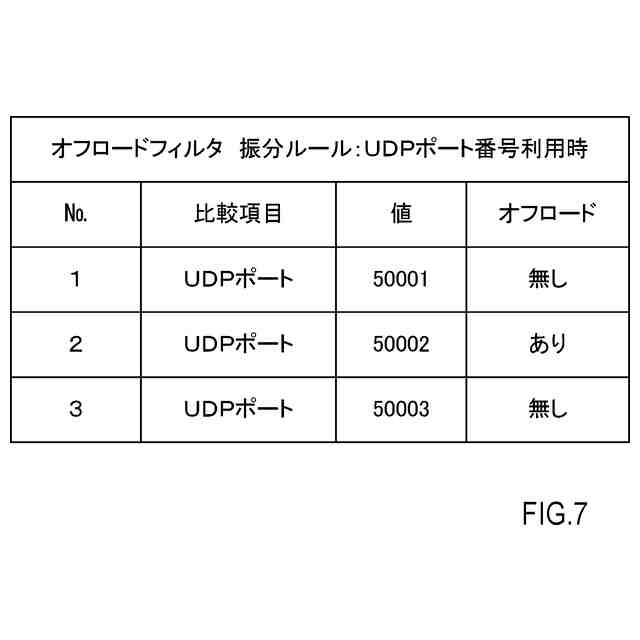

ＵＤＰポート番号を用いた振分ルールの設定例を示す説明図である。
ＳＯＭＥ／ＩＰフレームの構成を示す説明図である。
ＳＯＭＥ／ＩＰ－ＳＤパケットの構成、及び送受信データの特性情報の例を示す説明図である。
送受信データの特性情報を用いた振分ルールの設定例を示す説明図である。
ＡＶＴＰフレームの構成、及びサブタイプの定義内容の抜粋を示す説明図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照しながら、本開示の実施形態を説明する。
［１．全体構成］
図１に示す車載システム１は、セントラル電子制御装置（以下、セントラルＥＣＵ）２と、複数のゾーンＥＣＵ３と、車内通信網４とを備える。ＥＣＵは、Electronic Control Unitの略である。
（【００１１】以降は省略されています）
