TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025039173
公報種別
公開特許公報(A)
公開日
2025-03-21
出願番号
2023146064
出願日
2023-09-08
発明の名称
銅系複合体膜及びその製造方法
出願人
福田金属箔粉工業株式会社
代理人
個人
,
個人
主分類
C23C
26/00 20060101AFI20250313BHJP(金属質材料への被覆;金属質材料による材料への被覆;化学的表面処理;金属質材料の拡散処理;真空蒸着,スパッタリング,イオン注入法,または化学蒸着による被覆一般;金属質材料の防食または鉱皮の抑制一般)
要約
【課題】
フレーク状銅粉末の平面的な密集度が高くてフレーク状銅粉末が互いに接触し易い配列で積層しているため、高い伝導性を有する銅系複合体膜であって、しかも、低温の加熱処理で作製できる銅系複合体膜を提供する。
【解決手段】

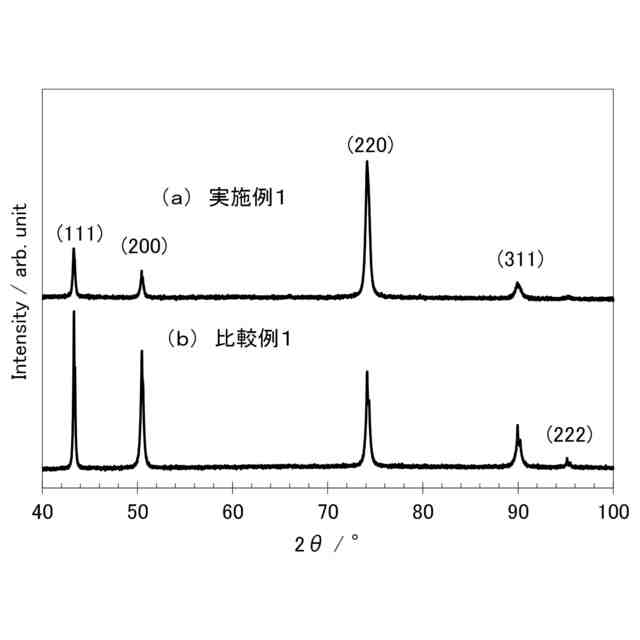

フレーク状銅粉末の含有量が70重量%以上、かつ、95重量%以下であり、理論密度に対する相対密度が50%以上であり、X線回折による銅の結晶格子面(111)に対する結晶格子面(220)の積分強度比が1以上である銅系複合体膜。
【選択図】図3
特許請求の範囲
【請求項1】
銅系複合体膜であって、前記銅系複合体膜は、
フレーク状銅粉末の含有量が70重量%以上、かつ、95重量%以下であり、理論密度に対する相対密度が50%以上であり、X線回折による銅の結晶格子面(111)に対する結晶格子面(220)の積分強度比が1以上である銅系複合体膜。
続きを表示(約 660 文字)
【請求項2】

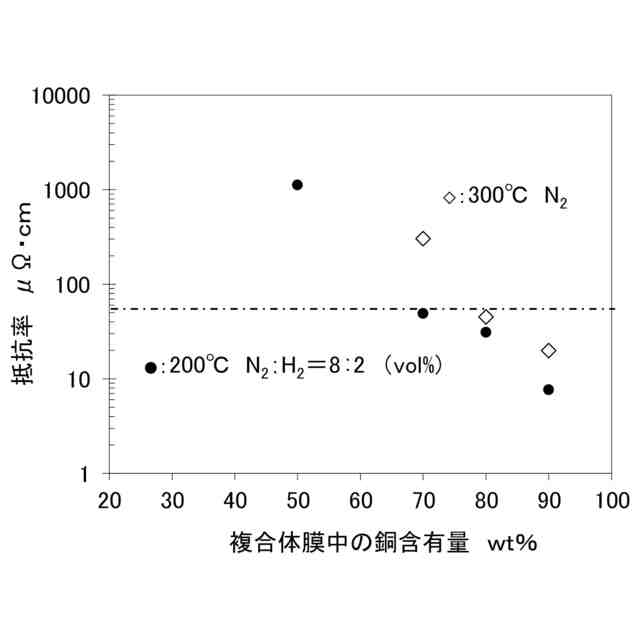

抵抗率が50μΩ・cm以下である請求項1記載の銅系複合体膜。
【請求項3】
X線回折による銅の結晶格子面(111)の結晶子サイズが35nm以下であり、「50%積算粒子径」/「フレーク状銅粉末のBET比表面積から求めた粒子径」が10以上であり、粒子径が51.19μm以上である頻度が5%以下であり、銅含有量が93重量%以上である請求項1又は2記載の銅系複合体膜のフレーク状銅粉末。
【請求項4】
フレーク状銅粉末と高分子樹脂と溶剤を含有するペーストを塗布した後、加熱処理して製造する請求項1又は2記載の銅系複合体膜の製造方法。
【請求項5】
前記高分子樹脂がポリビニルブチラール及び/又はメタクリル酸メチルポリマーであり、前記溶剤がブチルカルビトールアセテート及び/又はブチルカルビトールである請求項4記載の銅系複合体膜の製造方法。
【請求項6】
前記加熱処理が窒素ガス雰囲気又はアルゴンガス雰囲気で200℃以上、かつ、300℃以下の温度域の加熱処理である請求項4記載の銅系複合体膜の製造方法。
【請求項7】
前記加熱処理が、大気雰囲気で150℃以上、かつ、200℃以下の温度域の加熱処理(加熱処理1)と、窒素ガスと水素ガスの混合ガス雰囲気、又は、アルゴンガスと水素ガスの混合ガス雰囲気で200℃以上、かつ、300℃以下の温度域の加熱処理(加熱処理2)とを1回以上繰り返す加熱処理である請求項4記載の銅系複合体膜の製造方法。
発明の詳細な説明
【技術分野】
【0001】
本発明は銅系複合体膜に関する。詳しくは、該銅系複合体膜はフレーク状銅粉末の平面的な密集度が高くてフレーク状銅粉末同士が互いに接触し易い配列で積層されているため、高い伝導性を有する銅系複合体膜であって、しかも、低温の加熱処理で作製できる銅系複合体膜に関する。
続きを表示(約 1,100 文字)
【背景技術】
【0002】
一般に、電極や回路等の電子部品や、電磁波シールド層や放熱シート等の熱伝導層を形成する材料には、電気や熱の伝導性(以下「伝導性」と言うことがある)に優れる銅が使用される。
【0003】
銅系複合体膜は、銅粉末と、高分子樹脂と有機溶剤を混練したビヒクルとを混練してペーストにした後、印刷等によって絶縁性基材上に塗布して塗膜を形成し、加熱処理により固体化(以下「固化」と言うことがある)して作製することができる。
【0004】
銅系複合体膜は加熱処理の過程で体積が収縮するため、隣接する銅粉末同士が互いに接触して伝導性が発現すると考えられる。
【0005】

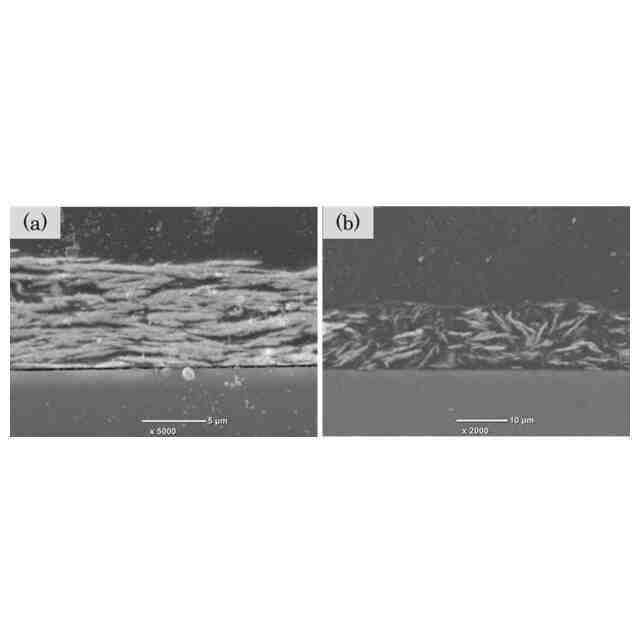

本発明は、銅粉末の平面的な密集度を高くして隣接する銅粉末が互いに接触し易いように配列した後、低温で加熱処理することによって、高い電気や熱の伝導性が発現する銅系複合体膜を作製することを課題とする。
【先行技術文献】
【特許文献】
【0006】
特開2014-222619
【発明の概要】
【発明が解決しようとする課題】
【0007】
特許文献1には、フレーク状銅粉と樹脂とを少なくとも含有する導電膜であって、該導電膜の走査型電子顕微鏡による断面写真像の有効全面積Aに対する前記フレーク状銅粉の面積Bの割合である金属面積割合〔(B/A)×100〕が60%以上であることを特徴とする導電膜が記載されている。
【0008】
しかしながら特許文献1に記載された導電膜は、導電膜が含有するフレーク状銅粉末の連続性が全体的に不十分であるため、銅固有の抵抗率付近まで抵抗率を低下させることができず、電気伝導性を要する用途の使用には向かないという問題がある。
【0009】
本発明者らは、前記諸問題を解決することを技術的課題とし、数多くの試作と評価を重ねた結果、フレーク状銅粉末の含有量が70重量%以上、かつ、95重量%以下であり、理論密度に対する相対密度が50%以上であり、X線回折による銅の結晶格子面(111)に対する結晶格子面(220)の積分強度比が1以上である銅系複合体膜であれば、フレーク状銅粉末の平面的な密集度が高く、また、隣接するフレーク状銅粉末同士が互いに接触する配列で積層しているため、伝導性の高い銅系複合体膜であってしかも、低温の加熱処理で作製できるという知見を得て、前記技術的課題を達成したものである。
【課題を解決するための手段】
【0010】
前記技術的課題は次のとおりの本発明によって解決できる。
(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
日鉄建材株式会社
波形鋼板
2か月前
株式会社カネカ
製膜装置
1か月前
OLED青森株式会社
製膜装置
24日前
OLED青森株式会社
製膜装置
24日前
中外炉工業株式会社
真空浸炭装置
20日前
中外炉工業株式会社
真空浸炭装置
20日前
大阪富士工業株式会社
浴中軸部材の製造方法
1か月前
TOTO株式会社
構造部材
25日前
TOTO株式会社
構造部材
25日前
株式会社カワイ
無電解CoW鍍金処理方法
1か月前
株式会社カネカ
製膜装置
1か月前
日本製鉄株式会社
スナウト装置
18日前
日本化学産業株式会社
複合めっき皮膜及びめっき製品
1か月前
株式会社フジキン
気化装置およびガス供給方法
24日前
株式会社カネカ
製膜装置
24日前
キヤノントッキ株式会社
成膜装置
1か月前
東京エレクトロン株式会社
パージ方法及び成膜装置
1か月前
日新電機株式会社
密閉処理装置
10日前
大日本印刷株式会社
マスク及びマスクの製造方法
24日前
ダイキン工業株式会社
金属錯体
1か月前
国立大学法人島根大学
透明導電膜形成方法および粉末ターゲット
9日前
福田金属箔粉工業株式会社
銅系複合体膜及びその製造方法
16日前
株式会社SCREENホールディングス
スパッタリング装置
1か月前
株式会社SCREENホールディングス
スパッタリング装置
12日前
株式会社SCREENホールディングス
スパッタリング装置
13日前
株式会社高純度化学研究所
酸化スズ(II)薄膜の製造方法
2か月前
富士通商株式会社
新規なSiOx/カーボンナノ繊維とその製造方法
1か月前
株式会社SUS
チタン材、チタン製の容器およびチタン材の製造方法
1か月前
東京エレクトロン株式会社
液体原料監視方法及びガス供給装置
23日前
株式会社日本テクノ
金属酸化被膜装置及び金属酸化被膜形成方法
1か月前
株式会社アルバック
成膜装置及び成膜方法
1か月前
大日本印刷株式会社
メタルマスク及びその製造方法
23日前
キヤノントッキ株式会社
成膜装置及び成膜方法
3日前
キヤノントッキ株式会社
成膜装置及び成膜方法
3日前
キヤノントッキ株式会社
成膜装置及び成膜方法
3日前
株式会社SCREENホールディングス
反応性スパッタリング方法
4日前
続きを見る
他の特許を見る
