公開番号2025038554
公報種別公開特許公報(A)
公開日2025-03-19
出願番号2023145238
出願日2023-09-07
発明の名称放射線モニタ、および、放射線検出方法
出願人株式会社日立製作所
代理人弁理士法人信友国際特許事務所
主分類G01T 1/167 20060101AFI20250312BHJP(測定;試験)
要約【課題】放射性物質による汚染の影響を受けている場合であっても正確な計測が可能な放射線モニタを提供する。
【解決手段】流路に隣接して配置され、流路中の被検出液に含まれる放射性物質の放射線を検出して信号を出力する検出器と、検出器から出力された信号から、放射線のエネルギーを計測するエネルギー測定装置とを備える放射線モニタを構成する。さらに、放射線モニタは、エネルギー測定装置で計測したエネルギースペクトルを基に、バックグラウンド成分を補正して、被検出液の放射性物質の濃度を算出するバックグラウンド補正装置を備える。

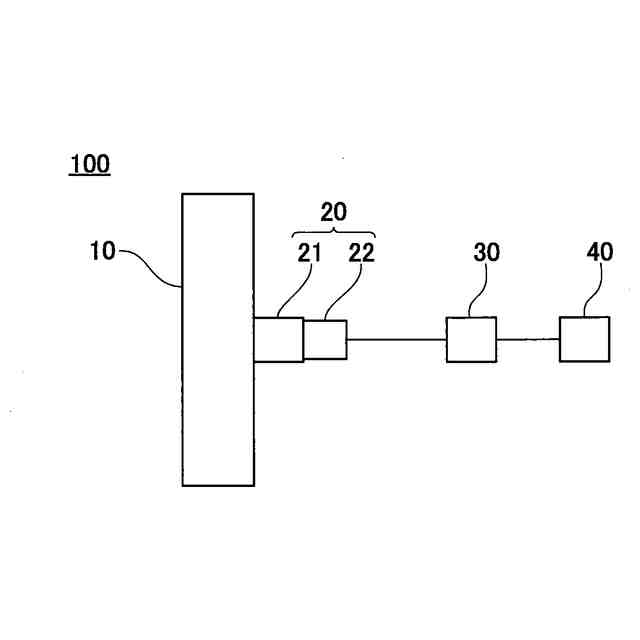

【選択図】図1
特許請求の範囲【請求項１】
流路に隣接して配置され、前記流路中の被検出液に含まれる放射性物質の放射線を検出して信号を出力する検出器と、
前記検出器から出力された信号から、前記放射線のエネルギーを計測するエネルギー測定装置と、
前記エネルギー測定装置で計測したエネルギースペクトルを基に、バックグラウンド成分を補正して、前記被検出液の放射性物質の濃度を算出するバックグラウンド補正装置と、を備える
放射線モニタ。
続きを表示（約 670 文字）【請求項２】
前記バックグラウンド補正装置は、予め前記バックグラウンド成分を含まないシグナルエネルギースペクトルと、バックグラウンド成分のみのバックグラウンドエネルギースペクトルとを取得する
請求項１に記載の放射線モニタ。
【請求項３】
前記バックグラウンド補正装置は、機械学習モデルを用いて前記バックグラウンド成分の量を推定し、前記被検出液中の放射性物質の濃度を算出する
請求項２に記載の放射線モニタ。
【請求項４】

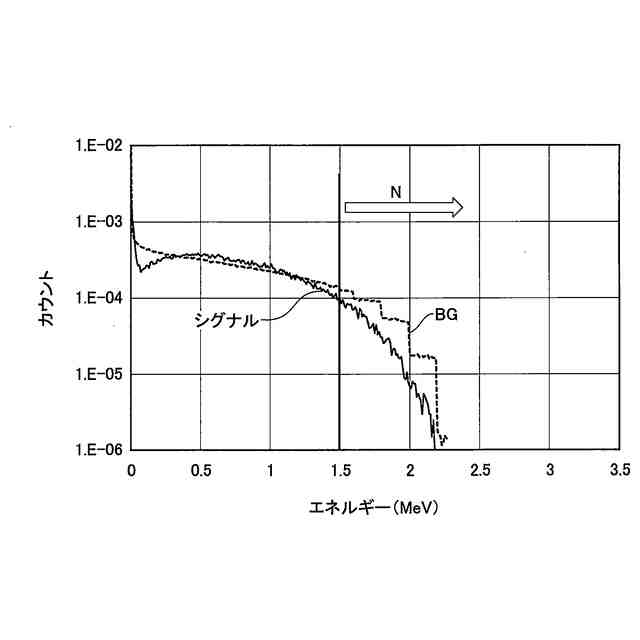

前記バックグラウンド補正装置は、高エネルギー放射線のカウントと低エネルギー放射線のカウントの比から前記バックグラウンド成分を補正する
請求項１に記載の放射線モニタ。
【請求項５】
前記流路中の前記被検出液の厚さが、前記被検出液に含まれる核種のβ線の液体中での飛程距離以上である
請求項１に記載の放射線モニタ。
【請求項６】
エネルギー測定装置にて、検出器が検出した放射線のエネルギースペクトルを計測するエネルギースペクトル計測工程と、
バックグラウンド補正装置にて、前記エネルギースペクトル計測工程において計測した前記エネルギースペクトルから、バックグラウンド補正値を算出するバックグラウンド補正値算出工程と、
前記バックグラウンド補正値算出工程において算出した前記バックグラウンド補正値から、前記被検出液中の放射性物質の濃度を算出するバックグラウンド補正工程と、を有する
放射線検出方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、放射線モニタ、および、放射線検出方法に係わる。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
汚染水等に含まれる放射性物質からの放射線の測定方法として、例えば、液体シンチレータ、電離箱、固体シンチレータ等を用いた方法が知られている。これらの方法のなかでも、対向配置した平板状の固体シンチレータの間にサンプリング容器を配置する放射線モニタが知られている。このような放射線モニタとして、例えば、サンプリング容器に汚染水（被検出液）を通過させ、被検出液から放射される放射線で固体シンチレータを励起し、生成した光子を測定して放射性物質の濃度をモニタする技術が提案されている（例えば、特許文献１参照）。この放射線モニタは、検出器として大型で平板状の固体シンチレータを用いている。そして、大型の平板状の検出器に大型のサンプリング容器を密着させることで、検出器と被検出液との接触面積を増大させて感度を向上させている。このため、感度が高く、常時リアルタイムの計測が可能な放射線モニタとなる。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１７８３３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１に記載の放射線モニタは、被検出液と接する容器表面積が増大するため、容器表面に付着する放射性物質による汚染、いわゆるコンタミネーションの影響が大きくなる。そして、特許文献１に記載の放射線モニタでは、容器表面に付着した放射性物質による汚染からの信号と被検出液の放射性物質からの信号とが区別できない。このため、表面積の大きい容器が汚染された場合、正確な放射性物質の濃度の計測が困難となる。そこで、容器表面に付着した放射性物質による汚染の影響を受けている場合であっても、正確な計測が可能な、放射線モニタや放射線検出方法が求められている。
【０００５】
上述した問題の解決のため、本発明においては、放射性物質による汚染の影響を受けている場合であっても正確な計測が可能な放射線モニタ、放射線検出方法を提供する。
【０００６】
また、本発明の上記の目的及びその他の目的と本発明の新規な特徴は、本明細書の記述及び添付図面によって明らかにする。
【課題を解決するための手段】
【０００７】
本発明の放射線モニタは、流路に隣接して配置され、流路中の被検出液に含まれる放射性物質の放射線を検出して信号を出力する検出器と、検出器から出力された信号から、放射線のエネルギーを計測するエネルギー測定装置とを備える。さらに、放射線モニタは、エネルギー測定装置で計測したエネルギースペクトルを基に、バックグラウンド成分を補正して、被検出液の放射性物質の濃度を算出するバックグラウンド補正装置を備える。
【０００８】
また、本発明の放射線検出方法は、エネルギー測定装置にて、検出器が検出した放射線のエネルギースペクトルを計測するエネルギースペクトル計測工程を有する。そして、バックグラウンド補正装置にて、エネルギースペクトル計測工程において計測したエネルギースペクトルから、バックグラウンド補正値を算出するバックグラウンド補正値算出工程を有する。さらに、バックグラウンド補正値算出工程において算出したバックグラウンド補正値から、被検出液中の放射性物質の濃度を算出するバックグラウンド補正工程を有する。
【発明の効果】
【０００９】
本発明によれば、放射性物質による汚染の影響を受けている場合であっても正確な計測が可能な放射線モニタ、放射線検出方法を提供することができる。
【００１０】
なお、上述した以外の課題、構成及び効果は、以下の実施の形態の説明により明らかにされる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
