公開番号2025037177
公報種別公開特許公報(A)
公開日2025-03-17
出願番号2023143990
出願日2023-09-05
発明の名称導風具
出願人ミドリ安全株式会社
代理人弁護士法人クレオ国際法律特許事務所
主分類A41D 13/005 20060101AFI20250310BHJP(衣類)
要約【課題】上衣に取り付けられた送風ファンによって上衣に取り込まれた空気を、下衣の内部に効率よく導風させることができる導風具を提供すること。
【解決手段】着用者とズボンのウエスト部との間に挟み込まれ、上衣に取り付けられた送風ファンによって上衣内に取り込まれた空気をズボン内に流入させる導風具1であって、身幅方向Xに沿って隙間Sをあけて並んだ複数の筒部10と、可撓性を有する材質によって形成されて、複数の筒部10を連結する連結部20と、を備え、筒部10は、身丈方向Yに延びると共に上端11a及び下端11bが開放した通風路11を内部に有し、外周面に着用者に面当たりする接触面部15が形成されている構成とした。
【選択図】図1
特許請求の範囲【請求項１】
着用者と、前記着用者が下半身に着る下衣のウエスト部との間に挟み込まれ、前記着用者が上半身に着る上衣に取り付けられた送風ファンによって前記上衣内に取り込まれた空気を前記下衣内に流入させる導風具であって、
身幅方向に沿って隙間をあけて並んだ複数の筒部と、
可撓性を有する材質によって形成されて、複数の前記筒部を連結する連結部と、を備え、
前記筒部は、身丈方向に延びると共に上端及び下端が開放した通風路を内部に有し、外周面に前記着用者に面当たりする接触面部が形成されている
ことを特徴とする導風具。
続きを表示（約 650 文字）【請求項２】
請求項１に記載された導風具において、
前記筒部は、装着時に前記下衣に臨む外側壁部と、前記通風路を挟んで前記外側壁部の反対側に位置すると共に装着時に前記着用者に臨む面に前記接触面部を有する内側壁部と、前記外側壁部と前記内側壁部とを連結すると共に前記身幅方向に沿って並ぶ一対の側壁部と、を有し、
前記外側壁部と前記内側壁部とが平行に延びると共に、前記外側壁部及び前記内側壁部に対し前記側壁部が直交する
ことを特徴とする導風具。
【請求項３】
請求項１又は請求項２に記載された導風具において、
前記筒部は、装着時に前記下衣に臨む外側壁部と、前記通風路を挟んで前記外側壁部の反対側に位置すると共に装着時に前記着用者に臨む面に前記接触面部を有する内側壁部と、前記外側壁部と前記内側壁部とを連結すると共に前記身幅方向に沿って並ぶ一対の側壁部と、を有し、
前記外側壁部の下端部は、前記内側壁部の下端部よりも下方に延びている
ことを特徴とする導風具。
【請求項４】
請求項３に記載された導風具において、
前記一対の側壁部は、下端部が斜めに傾斜している
ことを特徴とする導風具。
【請求項５】
請求項１又は請求項２に記載された導風具において、
装着時に前記下衣に臨む位置に、前記ウエスト部の縁に引っ掛け可能なフック部が形成されている
ことを特徴とする導風具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、導風具に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、夏季の屋外等の高温環境下で作業を行う作業者のための暑熱対策用品として、送風ファン付き衣服が知られている。送風ファン付き衣服は、ジャケットやベスト等の着用者が上半身に着る上衣に送風ファンを装着するものが主流であるが、ズボン等の下半身に着る下衣に送風ファンを装着した衣服も考案されている。
【０００３】
ここで、下衣に送風ファンを装着する場合、足の動きに対して電源ケーブルが邪魔になることを防止するため、バッテリー一体型の送風ファンを下衣に取り付けることが知られている。しかしながら、バッテリー一体型の送風ファンは重量が重いため、着用者に重量感を与えてしまう。また、下衣内のみに空気が取り込まれるため、必要に応じて上衣側にも送風ファンを装着する必要があり、さらに重量が増加してしまう。
【０００４】
そこで、上衣に装着した送風ファンによって上衣内に取り込んだ空気を、下衣へと導風し、下衣に送風ファンを取り付けることなく冷却効果を得ることが考えられ、例えば、ズボンのウエスト部の内側で着用者の身体に巻き付けられ、ズボン内の熱気を外部へ排出する身体装身具として、ゴム材によって形成されると共に、上下方向に貫通する角筒状貫通孔が身幅方向に沿って連続して多数並んだ身体装身具が知られている（例えば、特許文献１参照）。また、衣服の内面に着脱可能な通気性シートからなる袋部と、袋部に収容されて衣服と着用者との間に空気の流通路を形成する通気性部材と、を備えた衣服が知られている（例えば、特許文献２参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２００９－２２８１９１号公報
特許第５９７００８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に記載の従来の身体装身具では、ゴム材によって形成された角筒状貫通孔が身幅方向に連続して並んでいる。そのため、特許文献１に記載の従来の身体装身具は、着用者の身体に沿って湾曲しにくく、体の動きや形状への追従性が悪い。これにより、身体装身具と身体や衣服との間に不要な隙間が生じたり、適切な導風路を確保できなかったりして、上衣の空気を下衣内へと効率的に流入させることが難しいという問題がある。また、特許文献２に記載の従来の衣服では、袋部に通気性部材を収納した構成である。そのため、通気性部材の一部をズボンに収容しても、着用者の動きによって通気性部材が変形し、上衣の内部と下衣の内部を連通する身丈方向に延びる風路を規定できないおそれがある。
【０００７】
本発明は、上記問題に着目してなされたもので、上衣に取り付けられた送風ファンによって上衣に取り込まれた空気を、下衣の内部に効率よく導風させることができる導風具を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するため、本発明は、着用者と、前記着用者が下半身に着る下衣のウエスト部との間に挟み込まれ、前記着用者が上半身に着る上衣に取り付けられた送風ファンによって前記上衣内に取り込まれた空気を前記下衣内に流入させる導風具であって、身幅方向に沿って隙間をあけて並んだ複数の筒部と、可撓性を有する材質によって形成されて、複数の前記筒部を連結する連結部と、を備え、前記筒部は、身丈方向に延びると共に上端及び下端が開放した通風路を内部に有し、外周面に前記着用者に面当たりする接触面部が形成されている構成とした。
【発明の効果】
【０００９】
これにより、本発明の導風具は、上衣に取り付けられた送風ファンによって上衣内に取り込まれた空気を、下衣の内部に効率よく導風させることができる。
【図面の簡単な説明】
【００１０】

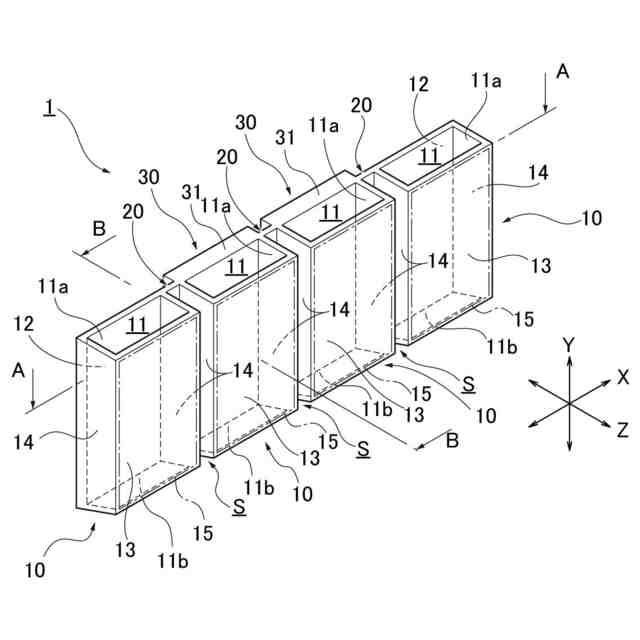

実施例１の導風具を示す斜視図である。

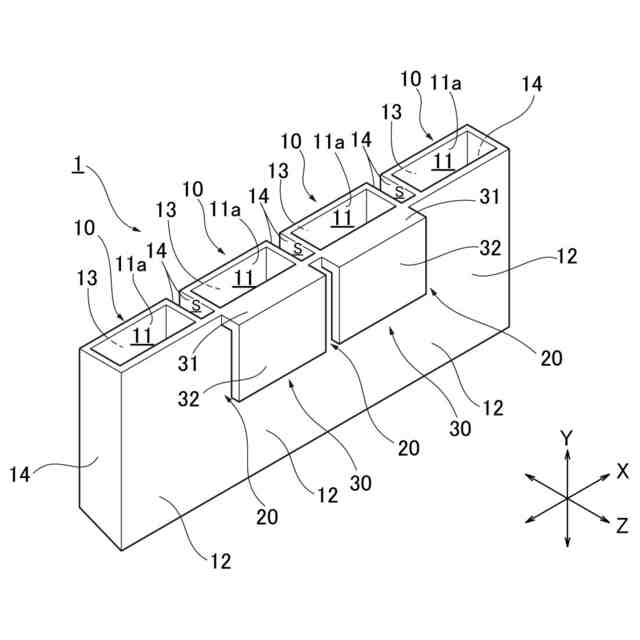

実施例１の導風具を示す斜視図である。
図１におけるＡ－Ａ断面図である。
図１におけるＢ－Ｂ断面図である。

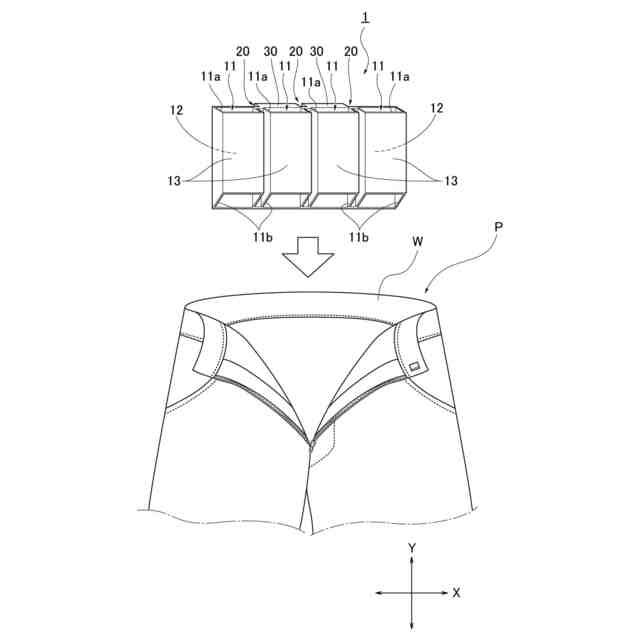

実施例１の導風具をズボンに装着する際の説明図である。
実施例１の導風具を装着したときの空気の流れを示す説明図である。
実施例１の導風具を装着したときの形状を示す説明図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
