公開番号2025005213
公報種別公開特許公報(A)
公開日2025-01-16
出願番号2023105306
出願日2023-06-27
発明の名称膝サポータ
出願人株式会社アイリス
代理人個人
主分類A41D 13/06 20060101AFI20250108BHJP(衣類)
要約【課題】本発明は、膝サポータに関する。
【解決手段】
本実施形態の膝サポータ1は、膝の周りを覆う筒状の膝サポータ1であって、前記膝サポータの正面側に配置され、膝蓋骨Pの前面を覆う正面部10と、前記膝サポータの背面側に配置され、前記正面部10に取り付けられる背面部20と、前記膝蓋骨Pに対応する前記正面部の一の縦方向に配置され、前記縦方向に伸縮する第一伸縮部11と、前記第一伸縮部11に隣接する前記正面部の他の縦方向に配置され、前記第一伸縮部と異なる引張強さで前記縦方向に伸縮する第二伸縮部12と、前記正面部の前記膝蓋骨Pの周りに対応する位置に配置され、前記膝蓋骨Pの全部又は一部を覆うように前記膝蓋骨Pを支持する支持部30とを備えることを特徴とする。
膝サポータ1は、使用者が使用することで、膝蓋骨Pを支持できる。
【選択図】図1
特許請求の範囲【請求項1】
膝の周りを覆う筒状の膝サポータ(1)であって、
前記膝サポータの正面側に配置され、膝蓋骨(P)の前面を覆う正面部(10)と、
前記膝サポータの背面側に配置され、前記正面部(10)に取り付けられる背面部(20)と、
前記膝蓋骨(P)に対応する前記正面部の一の縦方向に配置され、前記縦方向に伸縮する第一伸縮部(11)と、
前記第一伸縮部(11)に隣接する前記正面部の他の縦方向に配置され、前記第一伸縮部と異なる引張強さで前記縦方向に伸縮する第二伸縮部(12)と、
前記正面部の前記膝蓋骨(P)の周りに対応する位置に配置され、前記膝蓋骨(P)の全部又は一部を覆うように前記膝蓋骨(P)を支持する支持部(30)と
を備えることを特徴とする膝サポータ。
続きを表示(約 370 文字)【請求項2】
請求項1に記載された膝サポータであって、
前記膝の屈曲に対応する前記背面部の一の横方向に配置され、前記横方向に形成された第一屈曲部(21)と、
前記第一屈曲部(21)に隣接する前記背面部の他の横方向に配置され、前記第一屈曲部と異なる肉厚で前記横方向に形成された第二屈曲部(22)と
を備えることを特徴とする膝サポータ。
【請求項3】
請求項2に記載された膝サポータであって、
前記第一伸縮部(11)は、前記第二伸縮部(12)と比較して引張強さが弱い
ことを特徴とする膝サポータ。
【請求項4】
請求項3に記載された膝サポータであって、
前記第一屈曲部(21)は、前記第二屈曲部(22)と比較して肉厚が薄い
ことを特徴とする膝サポータ。

発明の詳細な説明【技術分野】
【0001】
本発明は、膝サポータに関する。さらに詳しく説明すると、本発明は、膝蓋骨を支持する膝サポータに関する。
続きを表示(約 2,400 文字)【背景技術】
【0002】
膝の痛みや不調を訴える患者は、膝の周りの筋肉の衰えから、膝蓋骨がぐらつくことで、軟骨がすれて炎症起こすこと等が、一つの要因であると考えられる。このような患者の痛みを取り去る又は軽減するため、様々な膝サポーターが提案されているが、特許文献を基に従来の技術を説明する。
【0003】
特許文献1の膝用サポーターは、膝を曲げる場合でも、弾性パッドが邪魔にならず、膝を曲げやすい膝用サポーターの技術を提供している。しかし、膝用サポーターは、弾性パッドが装着されたサポーター本体の伸縮性が同じため、曲げられる膝の角度に限界があるという問題点がある。特許文献2の膝関節サポーターは、膝関節の安定性を向上して、着用者の疲労を減少すると共に、膝蓋腱への負荷を減少することができる膝関節サポーターの技術を提供している。しかし、膝関節サポーターは、構造が複雑で、製造が難しく製造コストが高くなるという問題点がある。
【先行技術文献】
【特許文献】
【0004】
実用新案登録第3208786号公報
特開2012-245117号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
本発明は、このような社会的、技術的背景に基づいたものであり、次のような目的を達成する。本発明の膝サポータ1は、膝蓋骨を支持することができる。
【課題を解決するための手段】
【0006】
本発明は、前記目的を達成するために次の手段をとる。
(1)請求項1の膝サポータは、膝の周りを覆う筒状の膝サポータ(1)であって、前記膝サポータの正面側に配置され、膝蓋骨の前面を覆う正面部(10)と、前記膝サポータの背面側に配置され、前記正面部(10)に取り付けられる背面部(20)と、前記膝蓋骨に対応する前記正面部の一の縦方向に配置され、前記縦方向に伸縮する第一伸縮部(11)と、前記第一伸縮部(11)に隣接する前記正面部の他の縦方向に配置され、前記第一伸縮部と異なる引張強さで前記縦方向に伸縮する第二伸縮部(12)と、前記正面部の前記膝蓋骨の周りに対応する位置に配置され、前記膝蓋骨の全部又は一部を覆うように前記膝蓋骨を支持する支持部(30)とを備えることを特徴とする。
(2)請求項2の膝サポータは、請求項1に記載された膝サポータであって、前記膝の屈曲に対応する前記背面部の一の横方向に配置され、前記横方向に形成された第一屈曲部(21)と、前記第一屈曲部(21)に隣接する前記背面部の他の横方向に配置され、前記第一屈曲部と異なる肉厚で前記横方向に形成された第二屈曲部(22)とを備えることを特徴とする。
(3)請求項3の膝サポータは、請求項2に記載された膝サポータであって、前記第一伸縮部(11)は、前記第二伸縮部(12)と比較して引張強さが弱いことを特徴とする。
(4)請求項4の膝サポータは、請求項3に記載された膝サポータであって、前記第一屈曲部(21)は、前記第二屈曲部(22)と比較して肉厚が薄いことを特徴とする。
【発明の効果】
【0007】
以上説明したように、本発明の膝サポータは、膝蓋骨を支持する。
【図面の簡単な説明】
【0008】

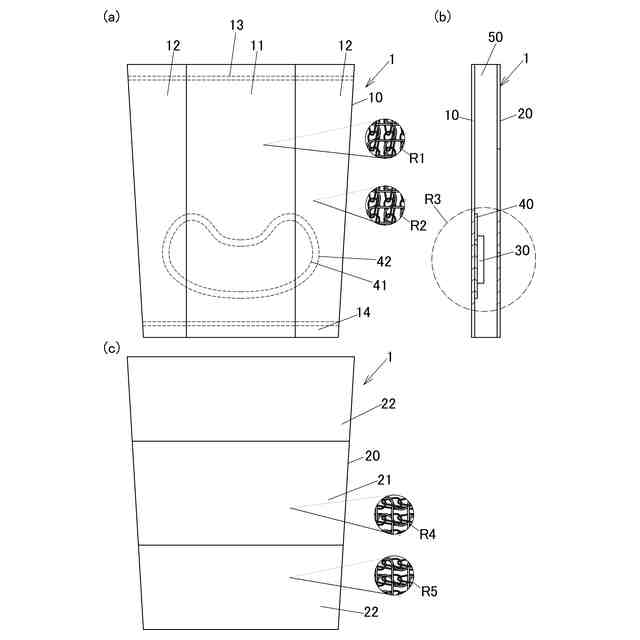

図1は、膝サポータ1を示す図である。

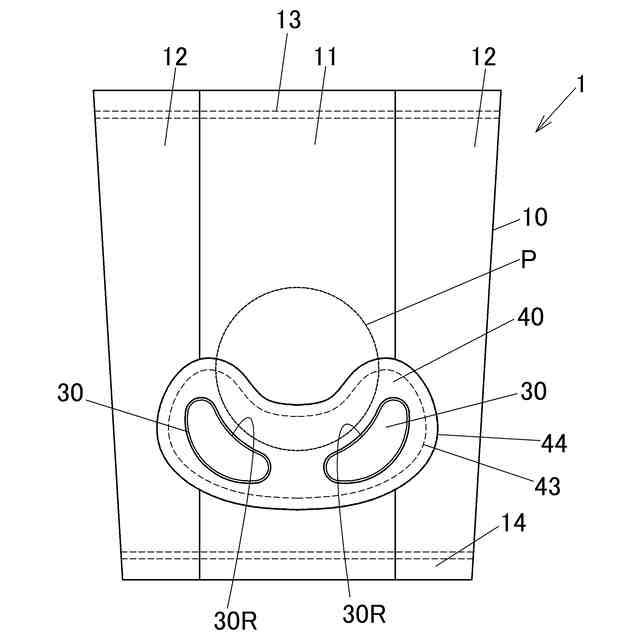

図2は、膝サポータ1を裏返した状態を示す図である。

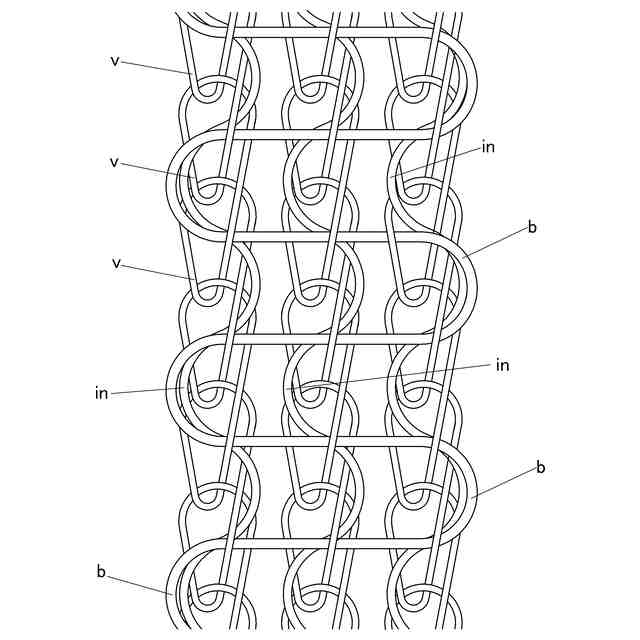

図3は、膝サポータ1で使用される生地の編組織を示す模式図である。

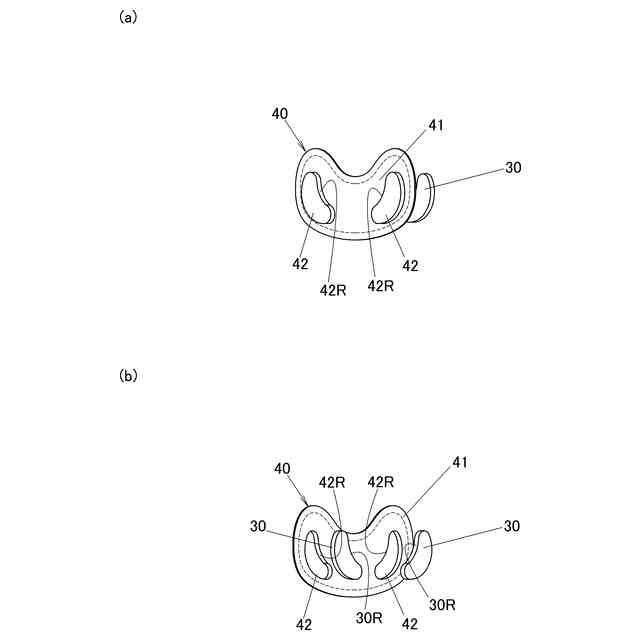

図4は、支持部30を示す外観図である。

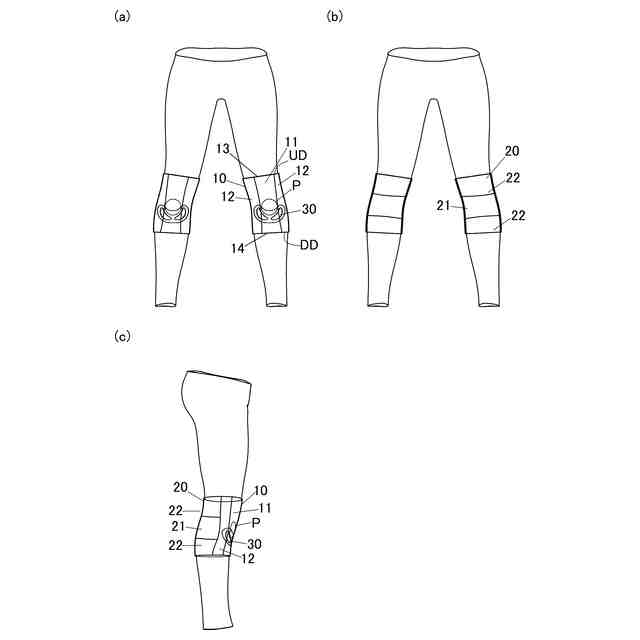

図5は、膝サポータ1を着用した着用者Uが膝を伸ばした状態を示す図である。

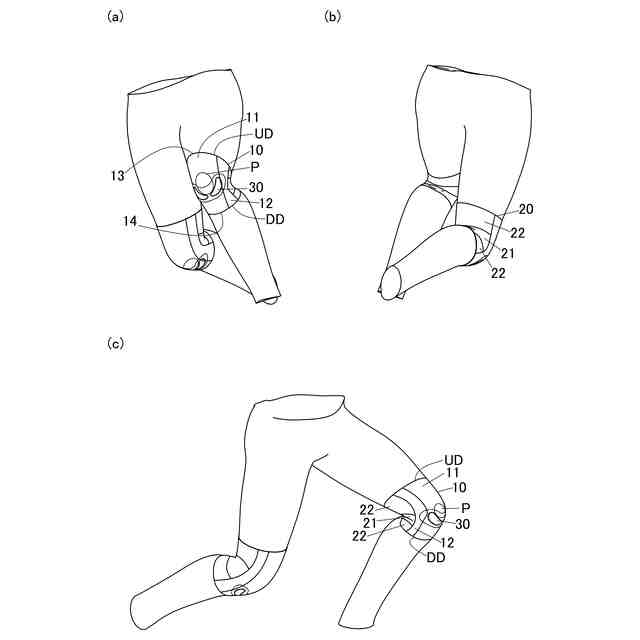

図6は、膝サポータ1を着用した着用者Uが膝を曲げた状態を示す図である。
図7は、膝サポータ101を示す図である。
【発明を実施するための形態】
【0009】
(1)実施形態の概要
本実施形態の膝サポータ1は、膝の周りを覆う筒状の膝サポータ1であって、前記膝サポータの正面側に配置され、膝蓋骨Pの前面を覆う正面部10と、前記膝サポータの背面側に配置され、前記正面部10に取り付けられる背面部20と、前記膝蓋骨Pに対応する前記正面部の一の縦方向に配置され、前記縦方向に伸縮する第一伸縮部11と、前記第一伸縮部11に隣接する前記正面部の他の縦方向に配置され、前記第一伸縮部と異なる引張強さで前記縦方向に伸縮する第二伸縮部12と、前記正面部の前記膝蓋骨Pの周りに対応する位置に配置され、前記膝蓋骨Pの全部又は一部を覆うように前記膝蓋骨Pを支持する支持部30とを備えることを特徴とする。膝サポータ1は、使用者が使用することで、膝蓋骨Pを支持することができる。
【0010】
(2)実施形態の詳細
〔第一実施形態〕
第一実施形態の膝サポータ1を図面に基づいて詳細に説明する。図1(a)は膝サポータ1の正面を示す図であり、図1(b)は膝サポータ1の側面等を示す図であり、図1(c)は膝サポータ1の背面を示す図である。なお、図1(a)のR1は、第一伸縮部11の一部を模式的に拡大した部分を示し、R2は、第二伸縮部12の一部を模式的に拡大した部分を示す。また、図1(b)のR3は、膝サポータ1の一部断面を示す。図1(c)のR4は、第一屈曲部21の一部を模式的に拡大した部分を示し、R5は、第二屈曲部22の一部を模式的に拡大した部分を示す。図2は、膝サポータ1を裏返した状態を示す図である。図3は、膝サポータ1で使用される生地の編組織を示す模式図である。図4は、支持部30を示す外観図である。
(【0011】以降は省略されています)

この特許をJ-PlatPatで参照する
