公開番号2025118468
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024023255
出願日2024-01-31
発明の名称:マスクカバー
出願人個人
代理人
主分類A41D 13/11 20060101AFI20250805BHJP(衣類)
要約【課題】従来の衛生マスクは、その表面に超難通気性の材質を用いる、高価で高性能のNPRマスクとその表面に難通気性の材質を用いる、使い捨ての一般向けの不織布マスクに分かれる。
前者は、高性能ではあるが高価で呼吸が苦しく医療用に特化しており、後者は廉価で手軽ではあるが、やや性能が劣る。
【解決手段】本発明は、その正面に不通気性の材質を用い、同様に不通気性の材質を用いるその側面に難通気性の材質部分を設定したマスクカバーとこのマスクカバーを支えて、その円滑な呼吸と全面的なウィルス阻止の機能を発揮させるマスクフレームの協働によって、前者並みの高性能と後者並みに廉価を実現する。
なお、本発明と類似の構想を持つ特許第7364150では、マスクカバーとマスクフレームの協働という概念がなく、側面からのウィルス侵入阻止の機能を従来のガーゼマスクに委ねている点に弱点がある。
【選択図】図1
特許請求の範囲【請求項１】
ウィルス侵入阻止のためのマスクにおいて、
前記マスクは、その正面を不通気性の材質によって構成し、その側面の不通気性の材質の一部に、難通気性の部分を設定したマスクカバーと、このマスクカバーによって包まれることによってこのマスクカバーに形を与え、この前記マスクカバーに設定された難通気性の部分を通じて、前記の構成に従って呼吸することを可能にするマスクフレームとを組み合わせたマスク
続きを表示（約 830 文字）【請求項２】

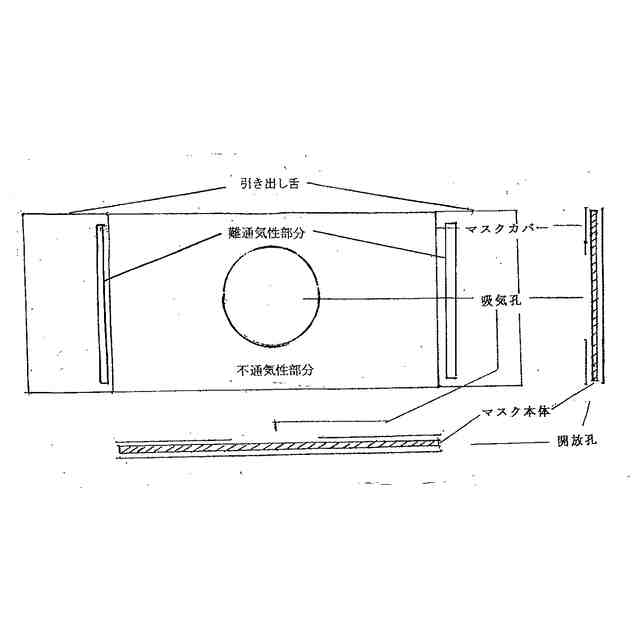

請求項１において、そのマスクカバーは、不通気性の材質によって構成され、そのマスクフレームを、前記不通気性のマスクカバーにより取り囲むように作られた空間、前記マスクフレームの両端に設定された開放孔および前記不通気性のマスクカバーの内側の中央部に設定された吸気孔を有し、前記マスクフレームは、前記不通気性マスクカバーの作る前記空間の中に挿入する形で使用され、前記マスクカバーは、前記マスクフレームの両端側面の開放部分と同じ幅で、このマスクフレームの両端側面の開放部分を覆うように作られ、このマスクフレームの両端の開放部分を覆う部分において、その一部に難通気性の材質により構成される通気部分を持ち、折り曲げて前記マスクフレームを越えて、前記マスクフレームと前記マスクカバーの接触面に差し込むように構成され、吸気は、前記マスクカバーが前記マスクフレームの両端に設定された開放孔を覆う部分で、前記マスクカバーに設定された難通気性の材質により構成される通気部分からマスクフレームに取りこまれ、さらに前記マスクカバー中央部に設定された前記吸気孔を通じて、鼻孔に至るように構成されたマスク。
【請求項３】

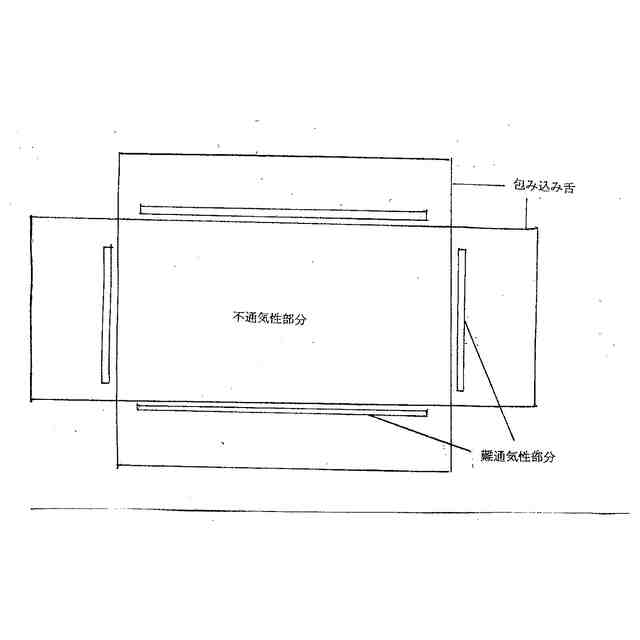

請求項１において、マスクフレームと同形同大の不通気性の材質の長方形を中心として、この長方形の各辺の上下左右に、同じ材質の延長した長方形の舌を持つマスクカバーを設定し、このマスクカバーの四つの舌をマスクフレームを包んで内側に折り曲げ、内側の中央の残された部分を吸気のための開放部分とし、折り曲げる時にマスクフレームの上下左右の側面に接する部分のマスクカバーの一部に難通気性の部分を設定したマスク。
【請求項４】

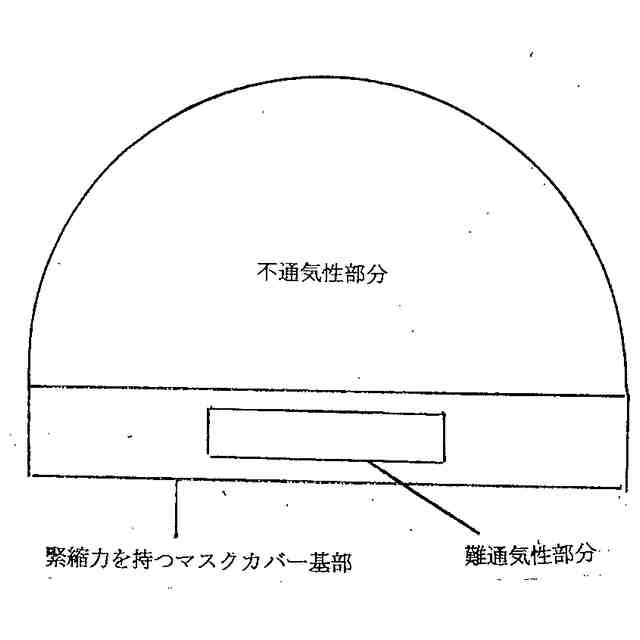

請求項１において、通気的に構成された立体的なマスクフレームとこれに被せて使用するように設計された不通気性の材質で構成され、その一部に難通気性の材質を持つマスクカバーとの協働によって成立するマスク。

発明の詳細な説明【技術分野】
【０００１】
本発明は、衛生マスクのウィルス等の病原体の侵入を阻止するための吸気の抑制の方式に関するものである。
続きを表示（約 940 文字）【背景技術】
【０００２】
現在の衛生マスクは、ほぼ以下の四つの種類に分かれている。
【０００３】
第一は、弱通気性のガーゼマスクであり、目が粗いのでウィルスの侵入阻止の効果は高くないが、ウィルスの排出の抑制と吸気の保湿性の維持に役立つ。
【０００４】
第二は、難通気性の不織布マスクであり、ウィルスの侵入を防ぐ効果は相当に高いが、十分ではない。
【０００５】
上記両者に共通する問題として、たとえば、ヤフーニュースが、２０２０年４月１７日に配信した日経Ｇｏｏｄｙのフリーライター大西淳子の実験によれば、通常のマスクの内側では４日間、外側では７日間、ウィルスは生き続けるというので、これらのマスクにおいては、頻繁な使い捨てが必要になる。
【０００６】
第三は、いわゆるＮＰＲマスクすなわちＮＩＯＳＨの医療用マスクである。
【０００７】
ＮＰＲのＮは、ＮＩＯＳＨのＮであり、ＮａｔｉｏｎａｌＩｎｓｔｉｔｕｔｅｆｏｒＯｃｃｕｐａｔｉｏｎａｌＳａｆｅｔｙａｎｄＨｅａｌｔｈ（国立労働安全研究所）の略、ＰはＰａｒｔｉｃｕｌａｔｅ（微粒子）のＰ、Ｒは、Ｒｅｓｐｉｒａｔｏｒ（マスク）のＲである。
【０００８】
これは、ドーム型の超難通気性の硬質マスクの両側に強度の取り付け紐をつけたような形態であるが、吸気を極度に抑制するので、医療の現場以外での使用に適せず、また、この技術はアメリカが独占していて、コロナの全盛期に当時のＵＳＡのトランプ大統領が、そのカナダへの輸出を禁止したことで有名であり、だれでもが簡単に使える技術ではない。
【０００９】
上記三者に共通するのは、マスク本体の材質の吸気孔を可能な限り小さくして、ウィルス等の侵入を防ぐと同時に、これらの材質の表面全体から吸気を行うという技術である。
【００１０】
しかし、マスクの表面、とりわけ正面は直接の飛沫の付着をも含めて、ウィルスの侵入をもっとも受けやすい部位であるから、表面全体、とりわけ正面から吸気を行うのは得策ではない。
（【００１１】以降は省略されています）
