公開番号2025141940
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2025040774
出願日2025-03-14
発明の名称内フィルムマスク
出願人個人
代理人
主分類A41D 13/11 20060101AFI20250919BHJP(衣類)
要約【課題】マスクを通して呼吸する面積の効率が良く、息苦しさを発生させず、かつ透明体シールドの接着が外れることが無いマスクを提供する。
【解決手段】不織布等マスク上縁内側に、目をカバーする透明体の下縁外側を結合する事を特徴とするマスク。
【選択図】図1
特許請求の範囲【請求項１】
不織布等マスク上縁内側に、目をカバーする透明体の下縁外側を結合する事を特徴とするマスク。
続きを表示（約 360 文字）【請求項２】
請求項１に於いて、前記透明体の下縁部が、不織布等マスクの鼻形状に合わす金具と兼用し得る事を特徴とするマスク。
【請求項３】
請求項１に於いて、前記透明体は、不織布等マスクの上縁部に設けられたマスク鼻形状に合わす金具保持部の、一部のみに接着されている事を特徴とするマスク。
【請求項４】
請求項３に於いて、前記透明体の下縁部は全て不織布等マスクの内側に設ける事を特徴とするマスク。
【請求項５】
請求項４に於いて、前記不織布等マスクの外側を覆う透明又は不透明体を設ける事を特徴とするマスク。
【請求項６】
不織布等マスク上縁内側に透明体の下縁外側を結合し得るパーマネント接着又はリムーバブル接着部を前記透明体の下縁に設けた事を特徴とする透明体。

発明の詳細な説明【技術分野】
【０００１】
本発明は衛生マスク又は衛生マスクに設けるシールドに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
新型コロナウイルスの警戒が緩和されたにも関わらず、あまり報道されないが被患者は依然と多く、問題である。またコロナだけでなくインフルエンザ等のウィウルス感染対策や黄砂対策としてマスクは必須である。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１４２６５４公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１には、マスクに貼りつけて使用し、目から異物やウイルス等が入る事を防ぐシールドが開示される。
しかし、公知シールドは、マスクに接着を強固の行うためマスク上部のひろい部分で接着することとなる（図１のＬ１）ので不織布マスクを通して呼吸する面積の効率が悪くなり、息苦しさも発生したりする。なぜなら、公知の不織布等マスクにシールドを設ける場合、顔面に沿って湾曲させるので周辺部の接着が弱いと、例えば口等を動かし不織布等マスクが形状変化すると、シールドとマスクの接着が外れてしまうなどの不具合が生じることもある為である。
特に、がマスク上端部に設けられた鼻形状に合わせる金具にてマスク形状を変化させる場合、公知では鼻近傍のシールドを切り欠きしていてもシールドの弾性によりマスクとの接着が外れシールドが取れる事が有る。
本課題を解決したのが本発明である。
【課題を解決するための手段】
【０００５】
本発明は、不織布等マスクの上縁内側と、目をカバーする透明体の下縁外側を、結合する事を特徴とするマスクである。
鼻形状に合わせる金具が不用であるマスクである。
前記結合は、着脱可能又は不可能な粘着剤により結合され得るものである。
前記結合部は、前記不織布等マスクの上端を鼻形状に合わせずに本発明マスクと顔面の鼻周辺の間に隙間を設ける方法である。
透明体の下縁内側に顔接触用クッション等部材を設けてもよい。
前記不織布等マスクの外側に、不織布等マスクの表面を保護する透明体を設けてもよい。
【発明の効果】
【０００６】
本発明には大きな効果がある。
（１）鼻形状に合わせる金具が不用である。
（２）マスク上端の鼻形状に合わせる金具部分のみに透明体下縁を貼りつけるので、公知マスクを通して呼吸する面積の効率は良く、息苦しさを発生させない。
（３）公知マスクの内側に接着し透明体の下縁がすべてマスクの内がとなる構成とする事で、口等動かしても顔面にそってマスクが湾曲しても本発明の透明体シールドの接着が外れることは無い。
（２）本発明のシールドと顔面の鼻周辺に隙間ができ、体温又は呼気により上昇気流が起こる煙突効果により、ウイルス等が本発明シールドの側方から入ってこない。
（３）本シールドが公知マスクのカバーとなる。
（４）目から入るコロナ等ウイルスを防御可能のみならず、花粉も防御し花粉症にも効く。
（５）公知マスクに押し付ける圧がシールドに働くので、弱い粘着力で公知マスクと結合が可能であり、強固に接合できる。
【図面の簡単な説明】
【０００７】
公知マスク用シールドを示す図。
本発明第１実施形態を示す図。

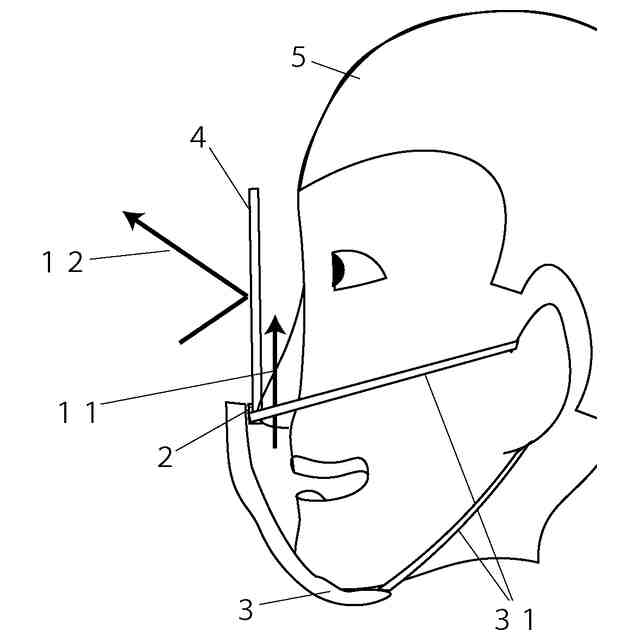

本発明第１実施形態の原理を示す図。

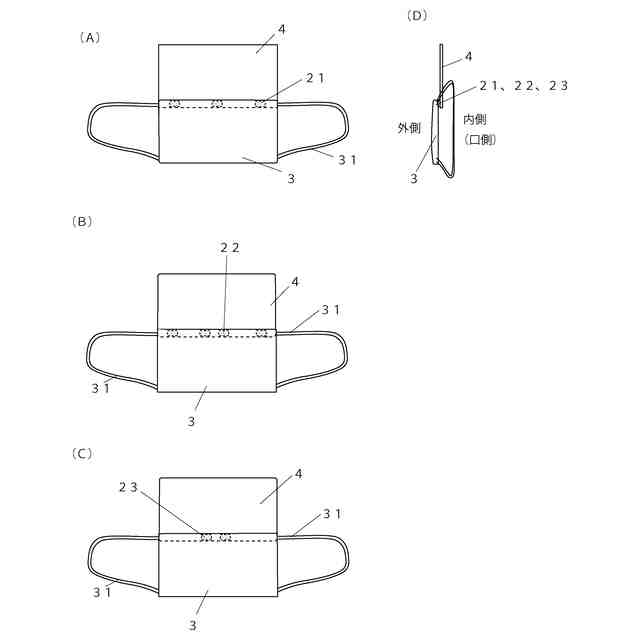

本発明第２から第４の実施形態を示す図。

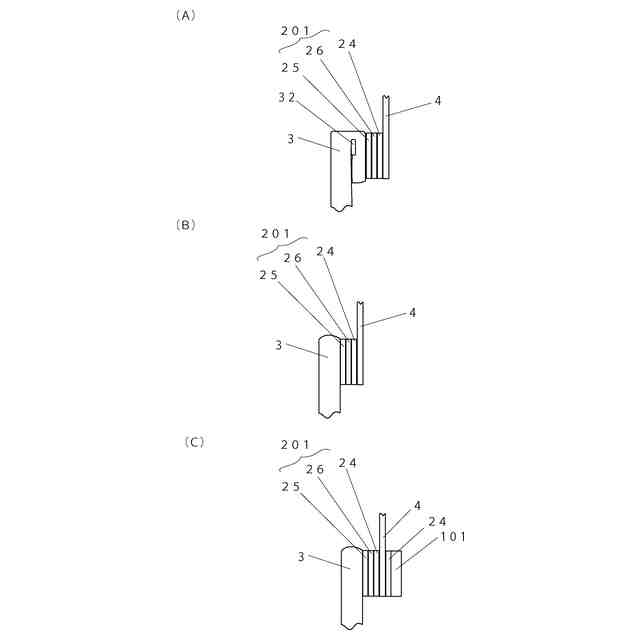

マスク３と透明体４を接合した本発明の側断面拡大図であり、本発明第５から第６実施形態を示す図。

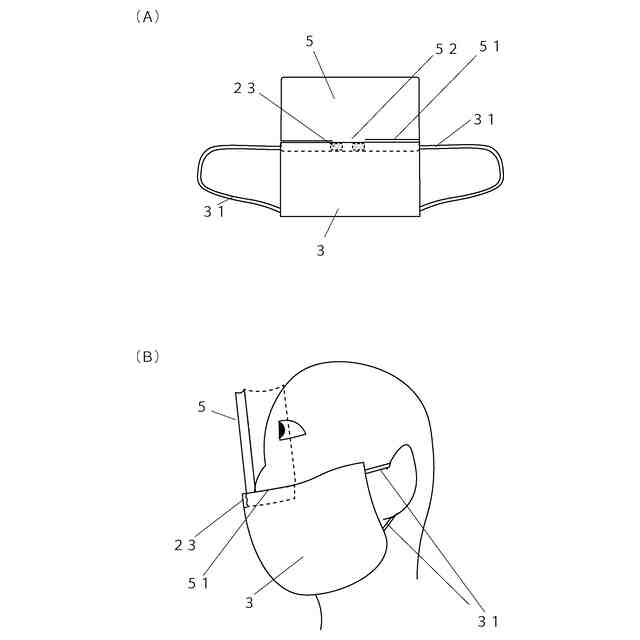

本発明第７実施形態を示す図。
本発明第８実施形態を示す図。
【発明を実施するための形態】
【０００８】

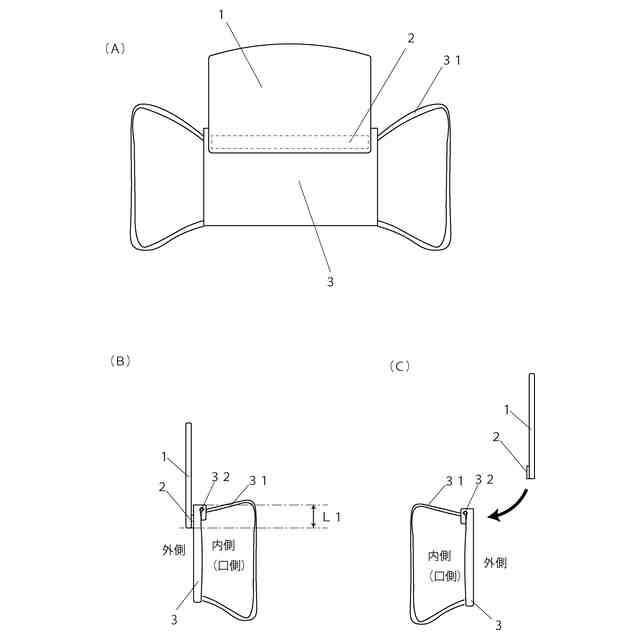

図１に示す如く、公知の不織布等の鼻口を覆うマスク３では、目を覆っていないので、ウイルスの侵入を防げない。そのため目の部分に図１（Ｃ）の矢印の如くシールド１を前記マスクの外側上端部と接着する。しかしマスク材質やマスクの湾曲や振動や風などによりマスクに設けたシールドは剥離してしまうことが有る。
そのためしっかりとマスクにシールドを接着するため接着力を上げたり、図１（Ｂ）に記載した如くマスクとシールドが重なる部分の寸法Ｌ１を長くしたりすることとなる。
また、前記マスクの上端縁には装着者の鼻形状に合わせるための金具（ノーズフィット）３２が設けられている。
【０００９】
それに対し、本発明は、画期的な多くの機能がある発明である。目を防御するための、非常に簡易でずれたり外れない透明体シールドを有する、コストパーフォーマンスも良いマスクである。
以下に本発明の実施例を説明する。
【００１０】
［本発明第１実施形態］
本発明の第１実施形態は、図２、３に示す如く、透明体４の下縁外側に接着部２を設け、呼吸出来る不織布等のマスク３の上縁の内側に接着したことを特徴とする実施例である。

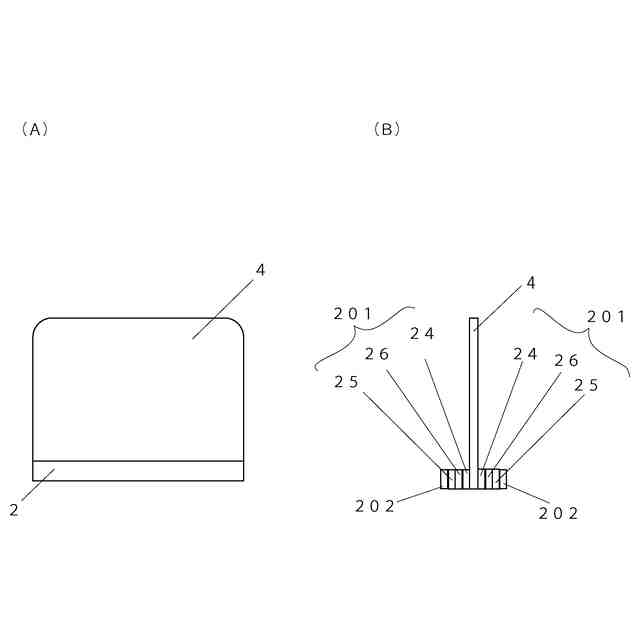

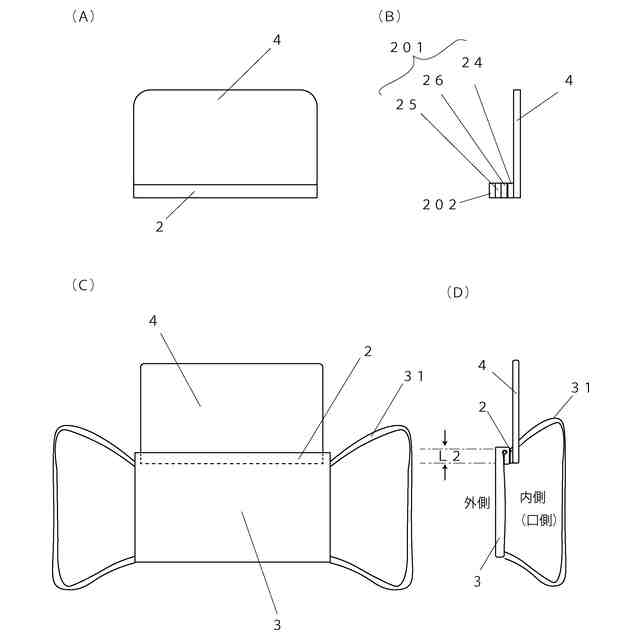

図２（Ａ）は、透明体シールド４の正面図で、表面の下縁部に接着部２を設ける。本透明体シールド４の巾はマスクと同等寸法で、高さは目が防御可能な高さとし、厚さは湾曲可能な厚さである。
図２（Ｂ）は、（Ａ）の側断面図であり、透明シールド４の下縁の接着部２は、接着剤２０１の表面に剥離シート２０２がはりつけてあり、使用時に剥離シート２０２を剥がし、公知マスク上端の内側（顔側）へ貼りつける。
前記接着剤２０１は、着脱可能又は不可能な粘着剤とし、着脱可能な粘着剤２０１を用いるときは、図２（Ｂ）の如くパーマネント接着層２４、テープ基材２６、リムーバブル粘着（ＰＳＡ）層２５で構成され、不織布等のマスク３が交換可能となる。
前記接着剤２０１の材質は、ゴム系（固着タイプ）やアクリル系（固着又は着脱可能）のどちらを用いてもよい。
図２（Ｃ）は公知マスク上端の内側（顔側）へ透明体シールド４を貼りつけた時の正面図であり、（Ｄ）はその側面図である。
（【００１１】以降は省略されています）
