特許ウォッチ

公開番号2025036795
公報種別公開特許公報(A)
公開日2025-03-17
出願番号2023143332
出願日2023-09-05
発明の名称ステンレス鋼材および製造方法
出願人日鉄ステンレス株式会社
代理人弁理士法人ブライタス
主分類C22C 38/00 20060101AFI20250310BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】鏡面研磨性に優れるステンレス鋼材を提供する。
【解決手段】所定の化学組成を有し、L断面において、相当円直径が5μm以上で、かつアスペクト比が2.5以下である酸化物の個数密度が、0.10個/mm²以下であり、相当円直径が2μm以上である酸化物の平均アスペクト比が3.0以上である、ステンレス鋼材。
【選択図】なし
特許請求の範囲【請求項１】
酸化物を含む、ステンレス鋼材であって、
化学組成が、質量％で、
Ｃ：０．００１～０．１６０％、
Ｓｉ：０．１０～３．０％、
Ｍｎ：０．１０～１２．０％、
Ｐ：０．００５～０．０４５％、
Ｓ：０．０００１～０．０１００％、
Ｎｉ：２．０～２０．０％、
Ｃｒ：１０．０～３０．０％、
Ａｌ：０．０００１～０．０５０％、
Ｔｉ：０．０００５～０．８０％、
Ｏ：０．００１～０．０２０％、
Ｎ：０．０１０～０．５０％、
Ｃａ：０．０００１～０．００５０％、
Ｍｇ：０．００００１～０．００２０％、
Ｍｏ：０～５．０％、
Ｃｕ：０～５．０％、
Ｂ：０～０．００５０％、
Ｎｂ：０～４．００％、
Ｃｏ：０～０．５０％、
Ｓｎ：０～０．５０％、
Ｖ：０～０．５０％、
Ｗ：０～０．５０％、
Ｚｒ：０～０．５０％、
Ｐｂ：０～０．５０％、
ＲＥＭ：０～０．３０％、
残部：Ｆｅおよび不純物であり、
Ｌ断面において、
相当円直径が５μｍ以上で、かつアスペクト比が２．５以下である前記酸化物の個数密度が、０．１０個／ｍｍ
２
以下であり、
相当円直径が２μｍ以上である前記酸化物の平均アスペクト比が３．０以上である、ステンレス鋼材。
続きを表示（約 570 文字）【請求項２】
前記化学組成が、質量％で、
Ｍｏ：０．０１～５．０％、
Ｃｕ：０．０１～５．０％、
Ｂ：０．０００１～０．００５０％、
Ｎｂ：０．０１～４．００％、
Ｃｏ：０．０１～０．５０％、
Ｓｎ：０．０１～０．５０％、
Ｖ：０．０１～０．５０％、
Ｗ：０．０１～０．５０％、
Ｚｒ：０．００２～０．５０％、
Ｐｂ：０．０１～０．５０％、および
ＲＥＭ：０．０００３～０．３０％、
から選択される一種以上を含有する、請求項１に記載のステンレス鋼材。
【請求項３】
請求項１または２に記載の化学組成を有する鋳片を、下記（ｉ）式を満足する温度Ｔ（℃）で加熱し、
前記鋳片の表面温度が１０００℃以上における各熱延ストランドの平均ひずみ速度ＳＲ（／ｓ）の最大値が、下記（ii）式を満足するよう、熱間圧延をする、請求項１または２に記載のステンレス鋼材の製造方法。
Ｔ≧１０５０＋１０（２０－５００×Ｓｉ／Ｃｒ）・・・（ｉ）
ＳＲ≦（Ｓｉ
０．５
／Ａｌ
０．３
）×５－５・・・（ii）
但し、上記式中の各元素記号は、鋳片中のそれぞれの元素の含有量（％）を表す。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ステンレス鋼材および製造方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
ステンレス鋼材は、耐食性に優れ、様々な用途で使用されており、外観を重視する用途にも使用されている。このような用途では、金属光沢を有する美しい外観が求められる。従って、研磨を行った際の鏡面状態へのしやすさ、すなわち、鏡面研磨性が重視される。
【０００３】
このため、例えば、特許文献１に記載されたステンレス鋼材のように、鏡面研磨性を向上させたステンレス鋼材が開発されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－１４６２７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記特許文献１に記載されたステンレス鋼材は、鏡面研磨性について、さらに改善の余地がある。以上を踏まえ、本発明は、鏡面研磨性に優れるステンレス鋼材を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、上記の課題を解決するためになされたものであり、下記のステンレス鋼材およびその製造方法を要旨とする。
【０００７】
（１）酸化物を含む、ステンレス鋼材であって、
化学組成が、質量％で、
Ｃ：０．００１～０．１６０％、
Ｓｉ：０．１０～３．０％、
Ｍｎ：０．１０～１２．０％、
Ｐ：０．００５～０．０４５％、
Ｓ：０．０００１～０．０１００％、
Ｎｉ：２．０～２０．０％、
Ｃｒ：１０．０～３０．０％、
Ａｌ：０．０００１～０．０５０％、
Ｔｉ：０．０００５～０．８０％、
Ｏ：０．００１～０．０２０％、
Ｎ：０．０１０～０．５０％、
Ｃａ：０．０００１～０．００５０％、
Ｍｇ：０．００００１～０．００２０％、
Ｍｏ：０～５．０％、
Ｃｕ：０～５．０％、
Ｂ：０～０．００５０％、
Ｎｂ：０～４．００％、
Ｃｏ：０～０．５０％、
Ｓｎ：０～０．５０％、
Ｖ：０～０．５０％、
Ｗ：０～０．５０％、
Ｚｒ：０～０．５０％、
Ｐｂ：０～０．５０％、
ＲＥＭ：０～０．３０％、
残部：Ｆｅおよび不純物であり、
Ｌ断面において、
相当円直径が５μｍ以上で、かつアスペクト比が２．５以下である前記酸化物の個数密度が、０．１０個／ｍｍ
２
以下であり、
相当円直径が２μｍ以上である前記酸化物の平均アスペクト比が３．０以上である、ステンレス鋼材。
【０００８】
（２）前記化学組成が、質量％で、
Ｍｏ：０．０１～５．０％、
Ｃｕ：０．０１～５．０％、
Ｂ：０．０００１～０．００５０％、
Ｎｂ：０．０１～４．００％、
Ｃｏ：０．０１～０．５０％、
Ｓｎ：０．０１～０．５０％、
Ｖ：０．０１～０．５０％、
Ｗ：０．０１～０．５０％、
Ｚｒ：０．００２～０．５０％、
Ｐｂ：０．０１～０．５０％、および
ＲＥＭ：０．０００３～０．３０％、
から選択される一種以上を含有する、上記（１）に記載のステンレス鋼材。
【０００９】
（３）上記（１）または（２）に記載の化学組成を有する鋳片を、下記（ｉ）式を満足する温度Ｔ（℃）で加熱し、
前記鋳片の表面温度が１０００℃以上における各熱延ストランドの平均ひずみ速度ＳＲ（／ｓ）の最大値が、下記（ii）式を満足するよう、熱間圧延をする、上記（１）または（２）に記載のステンレス鋼材の製造方法。
Ｔ≧１０５０＋１０（２０－５００×Ｓｉ／Ｃｒ）・・・（ｉ）
ＳＲ≦（Ｓｉ
０．５
／Ａｌ
０．３
）×５－５・・・（ii）
但し、上記式中の各元素記号は、鋳片中のそれぞれの元素の含有量（％）を表す。
【発明の効果】
【００１０】
本発明によれば、鏡面研磨性に優れるステンレス鋼材を得ることができる。
【図面の簡単な説明】

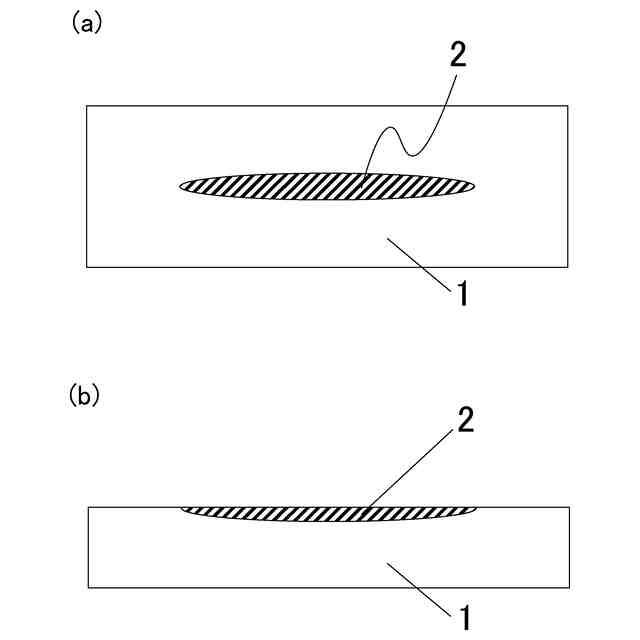

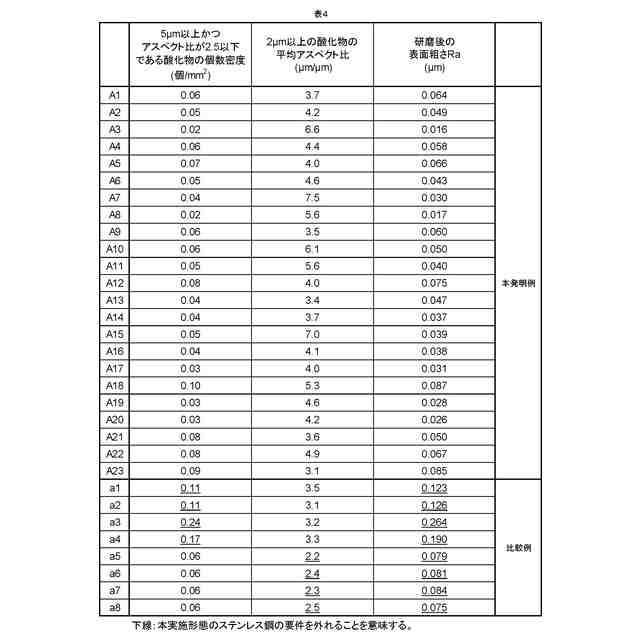

（【００１１】以降は省略されています）

関連特許
