公開番号2025033217
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023138780
出願日2023-08-29
発明の名称電流センサ付き端子台
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類G01R 15/20 20060101AFI20250306BHJP(測定;試験)
要約【課題】電子機器の小型化を可能にする電流センサ付き端子台を提供する。

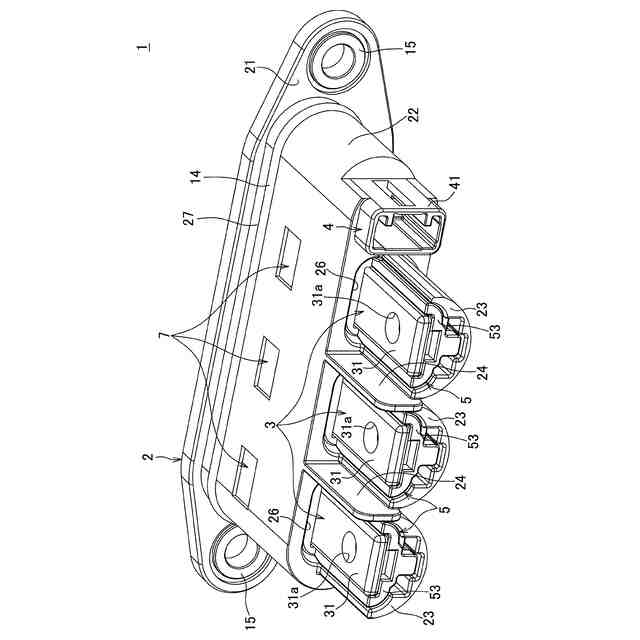

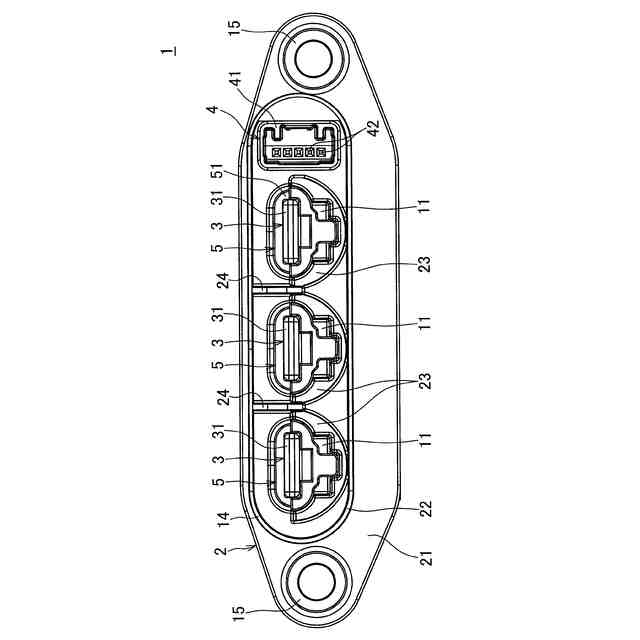

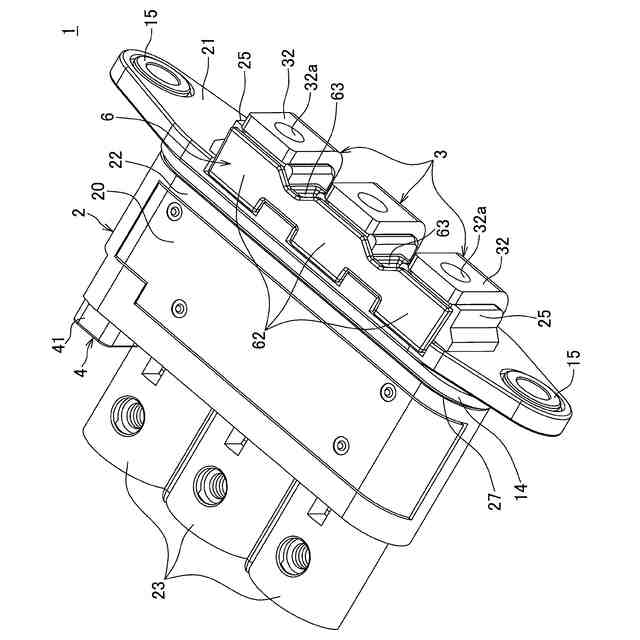

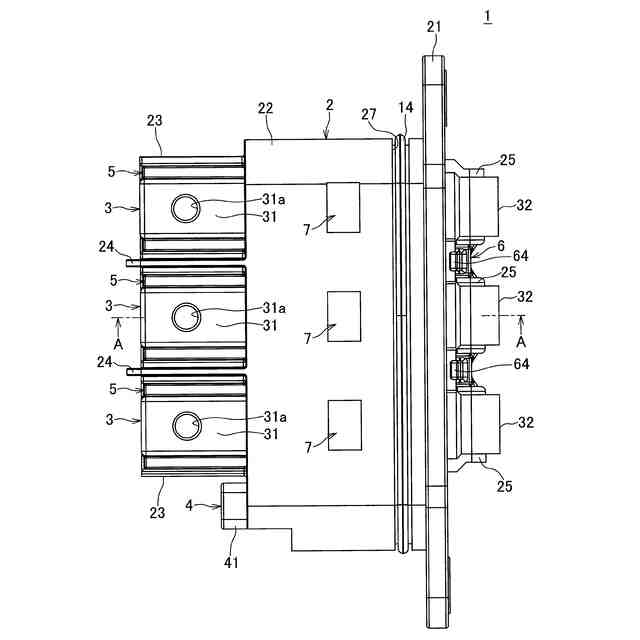

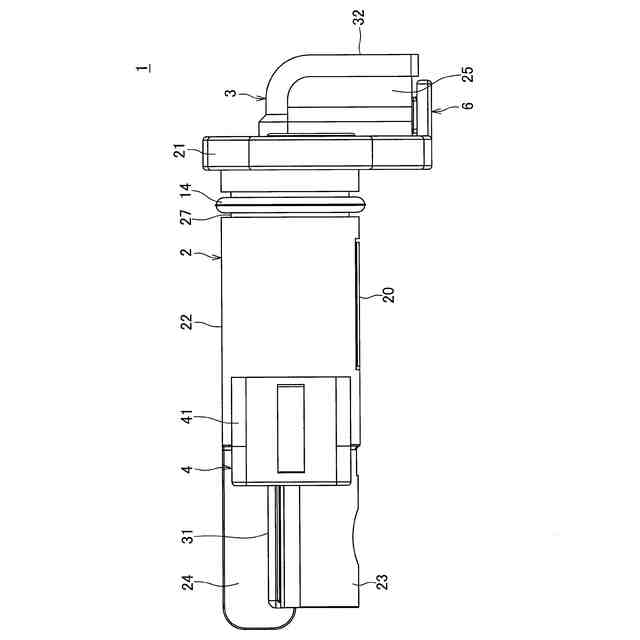

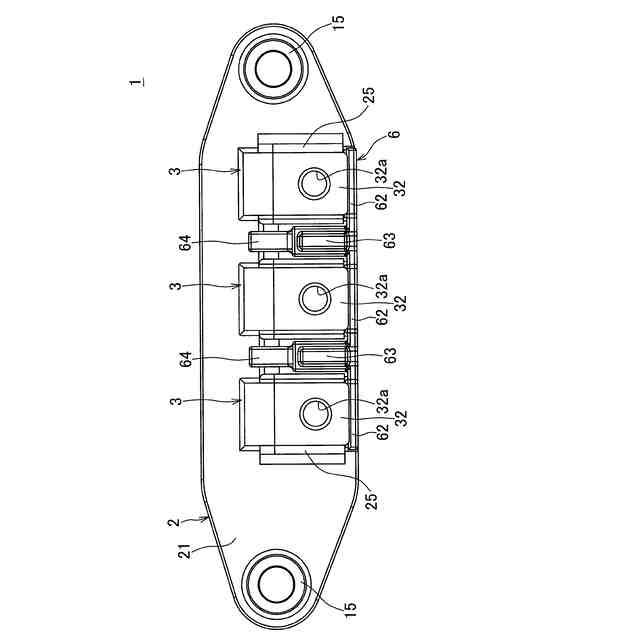

【解決手段】電流センサ付き端子台1は、板状のバスバ3と、バスバ3を流れる電流を検出する電流センサ7と、バスバ3及び電流センサ7を保持し、e-Axleの筐体の取付孔に取り付けられるハウジング2と、第1のリング状シール部材13と、第2のリング状シール部材14と、を備えている。バスバ3は、その一端側の第1接続部31と他端側の第2接続部32とがハウジング2外に露出し、中間部33がハウジング2内に位置付けられている。第1のリング状シール部材13は、バスバ3の中間部33の外周部に装着されて当該バスバ3とハウジング2との間をシールする。第2のリング状シール部材14は、ハウジング2の外周部に装着されて当該ハウジング2と前記取付孔との間をシールする。

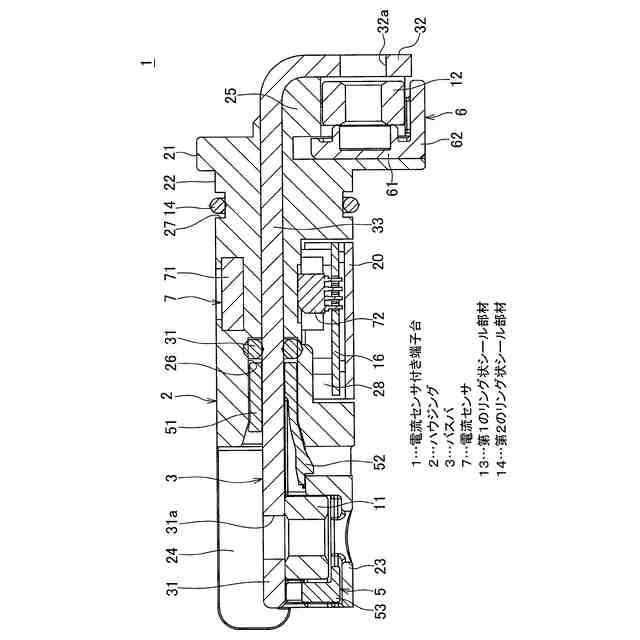

【選択図】図7
特許請求の範囲【請求項１】
板状のバスバと、
前記バスバを流れる電流を検出する電流センサと、
前記バスバ及び前記電流センサを保持し、電子機器の筐体の取付孔に取り付けられるハウジングと、
第１のリング状シール部材と、
第２のリング状シール部材と、を備え、
前記バスバは、その一端側の第１接続部と他端側の第２接続部とが前記ハウジング外に露出し、中間部が前記ハウジング内に位置付けられており、
前記第１のリング状シール部材は、前記バスバの中間部の外周部に装着されて当該バスバと前記ハウジングとの間をシールしており、
前記第２のリング状シール部材は、前記ハウジングの外周部に装着されて当該ハウジングと前記取付孔との間をシールする
ことを特徴とする電流センサ付き端子台。
続きを表示（約 520 文字）【請求項２】

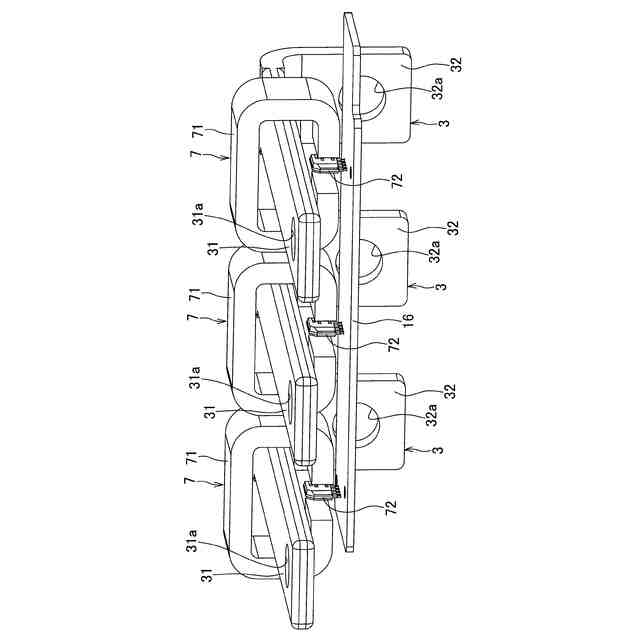

前記電流センサは、前記バスバの中間部を囲んだＣ字状の磁性体コアと、前記磁性体コアのギャップ部に配置された検出素子と、を備えている
ことを特徴とする請求項１に記載の電流センサ付き端子台。
【請求項３】
前記検出素子を搭載した配線板を備え、
前記バスバの中間部及び前記磁性体コアが前記ハウジング内に埋設されて当該ハウジングに一体化されており、前記検出素子及び前記配線板が前記ハウジング内の収容空間に着脱可能に収容されており、
前記収容空間を覆ったカバーを備えている
ことを特徴とする請求項２に記載の電流センサ付き端子台。
【請求項４】
前記第１接続部及び前記第２接続部それぞれにボルト挿通孔が形成されており、
前記第１接続部に重ねられた第１ナットと、
前記第１ナットを保持し、前記ハウジングに組み付けられた第１ナットホルダと、
前記第２接続部に重ねられた第２ナットと、
前記第２ナットを保持し、前記ハウジングに組み付けられた第２ナットホルダと、を備えている
ことを特徴とする請求項１に記載の電流センサ付き端子台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、配線接続用の端子台と電流センサが一体化された電流センサ付き端子台に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
図１０に示す従来の端子台５０１（特許文献１参照）は、自動車に搭載された走行用モータの筐体に固定されるものであり、３つのバスバ５０３と、カラー５１５と、これらを保持したハウジング５０２と、を備えている。
【０００３】
各バスバ５０３は、一端側に第１接続部５３１を有し、他端側に第２接続部５３２を有している。第１接続部５３１には、ボルト挿通孔５３１ａが形成されている。第１接続部５３１にモータの端子が重ねられ、両者がボルト及びナットで共締めされることで第１接続部５３１とモータの端子とが電気接続される。第２接続部５３２は、インバータの端子と電気接続される。
【０００４】
ハウジング５０２は、カラー５１５を保持したフランジ部５２１と、フランジ部５２１に連なり、バスバ５０３の中間部を保持したバスバ保持部５２２と、を有している。フランジ部５２１はモータの筐体に重ねられ、バスバ保持部５２２は前記筐体の取付孔に通される。そして、カラー５１５にボルトが通され、該ボルトにナットが螺合されることで端子台５０１がモータの筐体に固定される。
【０００５】
このように端子台５０１は、モータの端子とインバータの端子とを電気接続する。また、インバータ・モータ間の電流は、電流センサ及び制御ユニットによってモニタリングされており、所定の電流値となるように制御されている。前記電流センサは端子台５０１と別体で設けられており、インバータ又はモータに備わっている。
【先行技術文献】
【特許文献】
【０００６】
特開２０２２－３６１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上述したように、従来技術においては、端子台と電流センサが別体で設けられており、これらを搭載したインバータ又はモータが大型化していた。
【０００８】
そこで、本発明は、電子機器の小型化を可能にする電流センサ付き端子台を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明は、板状のバスバと、前記バスバを流れる電流を検出する電流センサと、前記バスバ及び前記電流センサを保持し、電子機器の筐体の取付孔に取り付けられるハウジングと、第１のリング状シール部材と、第２のリング状シール部材と、を備え、前記バスバは、その一端側の第１接続部と他端側の第２接続部とが前記ハウジング外に露出し、中間部が前記ハウジング内に位置付けられており、前記第１のリング状シール部材は、前記バスバの中間部の外周部に装着されて当該バスバと前記ハウジングとの間をシールしており、前記第２のリング状シール部材は、前記ハウジングの外周部に装着されて当該ハウジングと前記取付孔との間をシールすることを特徴とする電流センサ付き端子台である。
【発明の効果】
【００１０】
端子台と電流センサが一体化された本発明品は、端子台と電流センサが別体の場合よりも搭載スペースを取らないので、電子機器の小型化を可能にすることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
