公開番号2025030425
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2023135708
出願日2023-08-23
発明の名称分離方法
出願人ダイキン工業株式会社
代理人個人,個人,個人,個人
主分類C07C 17/389 20060101AFI20250228BHJP(有機化学)
要約【課題】本開示における課題は、フルオロカーボンを分離する新たな方法を提供することにある。
【解決手段】二重結合を1つ以上有する炭素数nのフルオロカーボンAと、二重結合を有しない炭素数mのフルオロカーボンBとを含む第1の混合物から、
前記フルオロカーボンAと前記フルオロカーボンBの組成比が前記第1の混合物とは異なる第2の混合物を分離することを含み、
前記分離は、前記第1の混合物と、金属有機構造体を含む吸着材とを接触させることにより実施される、フルオロカーボンの分離方法。
【選択図】なし
特許請求の範囲【請求項１】
二重結合を１つ以上有する炭素数ｎのフルオロカーボンＡと、二重結合を有しない炭素数ｍのフルオロカーボンＢとを含む第１の混合物から、
前記フルオロカーボンＡと前記フルオロカーボンＢの組成比が前記第１の混合物とは異なる第２の混合物を分離することを含み、
前記分離は、前記第１の混合物と、金属有機構造体を含む吸着材とを接触させることにより実施される、フルオロカーボンの分離方法。
続きを表示（約 630 文字）【請求項２】
前記第１の混合物と、前記金属有機構造体を含む吸着材との接触は、－１０℃以上８０℃以下の温度で実施される、請求項１に記載の分離方法。
【請求項３】
前記ｎは２以上３以下である請求項１に記載の分離方法。
【請求項４】
前記ｍは１以上３以下である請求項１に記載の分離方法。
【請求項５】
前記フルオロカーボンＡが、Ｒ１２３４ｙｆを含む、請求項１に記載の分離方法。
【請求項６】
前記フルオロカーボンＢが、Ｒ１３４ａ、Ｒ１４３、Ｒ１４３ａ、Ｒ３２及びＲ１２５から選ばれる１又は２以上を含む、請求項１に記載の分離方法。
【請求項７】
前記金属有機構造体は、金属イオンを含む、請求項１に記載の分離方法。
【請求項８】
前記金属有機構造体は、１種又は２種以上の有機配位子を含み、前記有機配位子は、金属イオンに配位結合しうる基を１分子中に２個以上含む、請求項１に記載の分離方法。
【請求項９】
前記金属有機構造体は、金属イオンと１種又は２種以上の有機配位子とを含み、前記有機配位子は前記金属イオンに配位結合しうる基を１分子中に２個以上含む、請求項１に記載の分離方法。
【請求項１０】
前記金属有機構造体は、配位不飽和な金属イオンからなるオープンメタルサイトを有する請求項１に記載の分離方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、分離方法に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
フルオロカーボンの分離方法として、フルオロカーボンの混合物を蒸留する方法が知られている。特許文献１には、２，３，３，３－テトラフルオロプロペンおよびヘキサフルオロプロペンを含む混合物と、抽出溶剤とを混合して抽出用混合物を得た後、かかる抽出用混合物を蒸留して、ヘキサフルオロプロペンを主成分とする留出物と、２，３，３，３－テトラフルオロプロペンを含む缶出物とを得ることが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－００２６０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の蒸留法では、沸点の近い化合物や、共沸する化合物の分離が困難であり、フルオロカーボン、例えば、二重結合の有無が異なるフルオロカーボンを分離する際、十分に分離できないという不具合が生じ得ることを見出した。
【０００５】
本開示における課題は、フルオロカーボンを分離する新たな方法を提供することにある。
【課題を解決するための手段】
【０００６】
本開示は、以下の態様を含む。
［１］
二重結合を１つ以上有する炭素数ｎのフルオロカーボンＡと、二重結合を有しない炭素数ｍのフルオロカーボンＢとを含む第１の混合物から、
前記フルオロカーボンＡと前記フルオロカーボンＢの組成比が前記第１の混合物とは異なる第２の混合物を分離することを含み、
前記分離は、前記第１の混合物と、金属有機構造体を含む吸着材とを接触させることにより実施される、フルオロカーボンの分離方法。
［２］
前記第１の混合物と、前記金属有機構造体を含む吸着材との接触は、－１０℃以上８０℃以下の温度で実施される、［１］に記載の分離方法。
［３］
前記ｎは２以上３以下である［１］または［２］に記載の分離方法。
［４］
前記ｍは１以上３以下である［１］～［３］のいずれか１つに記載の分離方法。
［５］
前記フルオロカーボンＡが、Ｒ１２３４ｙｆを含む、［１］～［４］のいずれか１つに記載の分離方法。
［６］
前記フルオロカーボンＢが、Ｒ１３４ａ、Ｒ１４３、Ｒ１４３ａ、Ｒ３２及びＲ１２５から選ばれる１又は２以上を含む、［１］～［５］のいずれか１つに記載の分離方法。
［７］
前記金属有機構造体は、金属イオンを含む、［１］～［６］のいずれか１つに記載の分離方法。
［８］
前記金属有機構造体は、１種又は２種以上の有機配位子を含み、前記有機配位子は、金属イオンに配位結合しうる基を１分子中に２個以上含む、［１］～［７］のいずれか１つに記載の分離方法。
［９］
前記金属有機構造体は、金属イオンと１種又は２種以上の有機配位子とを含み、前記有機配位子は前記金属イオンに配位結合しうる基を１分子中に２個以上含む、［１］～［８］のいずれか１つに記載の分離方法。
［１０］
前記金属有機構造体は、配位不飽和な金属イオンからなるオープンメタルサイトを有する［１］～［９］のいずれか１つに記載の分離方法。
［１１］
前記金属有機構造体を含む吸着材は、樹脂をさらに含む、［１］～［１０］のいずれか１つに記載の分離方法。
［１２］
前記金属有機構造体を含む吸着材は、粉末状、粒状、フレーク状又はペレット状である、［１］～［１１］のいずれか１つに記載の分離方法。
［１３］
前記第１の混合物は、フルオロカーボンの共沸混合物又は擬共沸混合物である、［１］～［１２］のいずれか１つに記載の分離方法。
［１４］
前記分離した第２の混合物と、前記金属有機構造体を含む吸着材とを接触させることをさらに含む、［１］～［１３］のいずれか１つに記載の分離方法。
［１５］
前記分離した第２の混合物を精製することをさらに含む、［１］～［１４］のいずれか１つに記載の分離方法。
［１６］
前記第１の混合物と前記金属有機構造体を含む吸着材とを接触させた後、
前記金属有機構造体を含む吸着材から、該金属有機構造体を含む吸着材に吸着された前記フルオロカーボンＡを脱離させることをさらに含む、［１］～［１５］のいずれか１つに記載の分離方法。
［１７］
［１］～［１６］のいずれか１つに記載の分離方法を実施する、フルオロカーボン精製システム。
［１８］
二重結合を１つ以上有する炭素数ｎのフルオロカーボンＡと、二重結合を有しない炭素数ｍのフルオロカーボンＢとを含む第１の混合物から、
前記フルオロカーボンＡの濃度が、前記第１の混合物よりも低減されている第３の混合物を分離することを含み、
前記分離は、前記第１の混合物と、吸着材とを接触させることにより実施される、フルオロカーボンの分離方法。
［１９］
前記第１の混合物と吸着材との接触は、－１０℃以上８０℃以下の温度で実施される、［１８］に記載の分離方法。
［２０］
前記ｎは２以上３以下である［１８］または［１９］に記載の分離方法。
［２１］
前記ｍは１以上３以下である［１８］～［２０］のいずれか１つに記載の分離方法。
［２２］
前記フルオロカーボンＡが、Ｒ１２３４ｙｆを含む、［１８］～［２１］のいずれか１つに記載の分離方法。
【発明の効果】
【０００７】
本開示によれば、フルオロカーボンを分離する新たな方法を提供し得る。
【図面の簡単な説明】
【０００８】

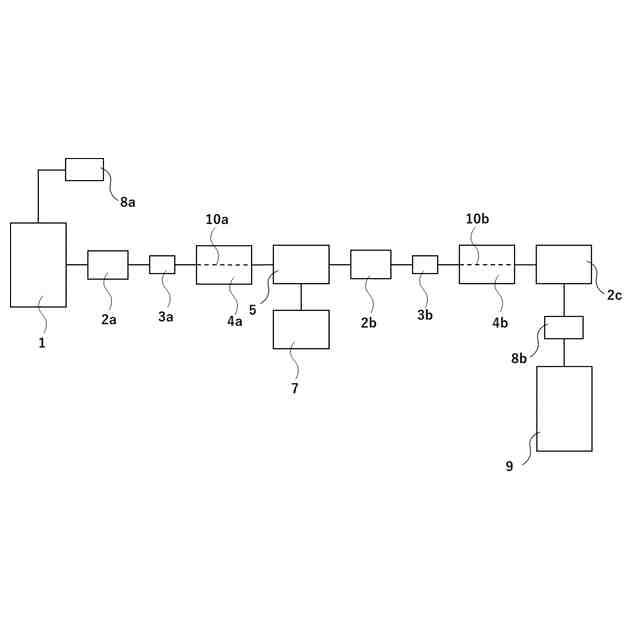

図１は、本開示の１つの実施形態におけるフルオロカーボン精製システムを表す概略図である。

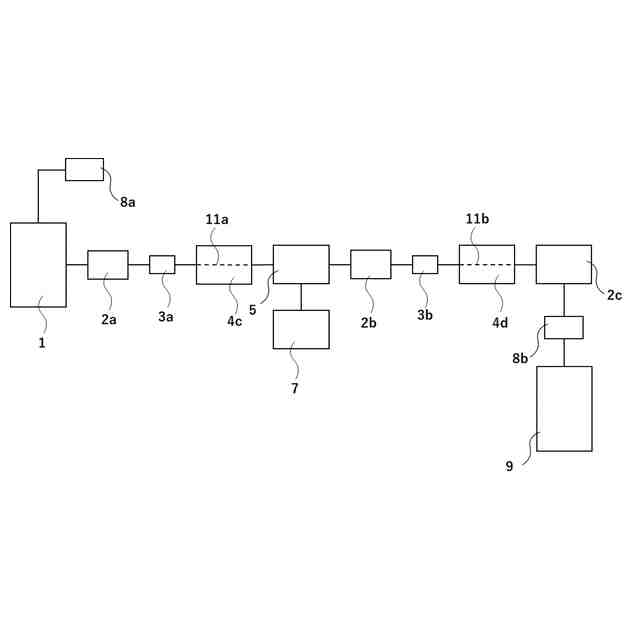

図２は、本開示の別の実施形態におけるフルオロカーボン精製システムを示す概略図である。
図３は、実施例１及び比較例１の吸着破過曲線を示す。
【発明を実施するための形態】
【０００９】
（第１実施形態：第１の分離方法）
本開示の第１の分離方法は、
二重結合を１以上有する炭素数ｎのフルオロカーボンＡと、二重結合を有しない炭素数ｍのフルオロカーボンＢとを含む第１の混合物から、
上記フルオロカーボンＡと上記フルオロカーボンＢの組成比が上記第１の混合物とは異なる第２の混合物を分離することを含み、
上記分離は、上記第１の混合物と、金属有機構造体を含む吸着材とを接触させることにより実施される。
【００１０】
本開示の第１の分離方法によれば、金属有機構造体を含む吸着材と、２種以上のフルオロカーボンガスを含む第１の混合物とを接触させることで、二重結合を有するフルオロカーボンガス又は二重結合を有しないフルオロカーボンガスの一方の割合が低減された第２の混合物を分離することができる。本開示は、特定の理論に限定して解釈されるべきではないが、金属有機構造体の細孔構造により、二重結合を有するフルオロカーボンＡ又は二重結合を有しないフルオロカーボンＢと金属有機構造体との間の吸着挙動を制御することができ、組成比が異なる混合物が得られると考えられる。なお、上記第２の混合物には、フルオロカーボンＡ又はフルオロカーボンＢのいずれか一方を含まない場合も含まれ得る。
（【００１１】以降は省略されています）
