公開番号2025027548
公報種別公開特許公報(A)
公開日2025-02-28
出願番号2023132370
出願日2023-08-15
発明の名称LEDダイの混合方法
出願人梭特科技股分有限公司
代理人弁理士法人筒井国際特許事務所
主分類G09F 9/00 20060101AFI20250220BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】一枚のLEDプリント基板の全体的な色が均一になること、等。
【解決手段】LEDダイの混合方法であって、i行とj列を有する行列を生成し、該行列はi×j個の要素を含み、該行列内における各要素はそれぞれn行とn列を有する正方行列であり、i≧2、j≧2、n≧3、かつi、j、nは全て正整数であり、魔方陣を用いて、各該正方行列における各列、各行及び2本の対角線のn個の座標にマークされた数字の総和がそれぞれ
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025027548000015.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">20</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">170</com:WidthMeasure> </com:Image>
に等しくなるように、各該正方行列のn²個の座標にそれぞれ数字1、2、…、n²でマークし、複数のLEDダイを波長に応じてn²個の波長帯に分けて、各波長帯それぞれはi×j個のLEDダイを含み、同一の波長帯における該i×j個のLEDダイを、これらの正方行列における同じ数字でマークされた座標にそれぞれ置く。

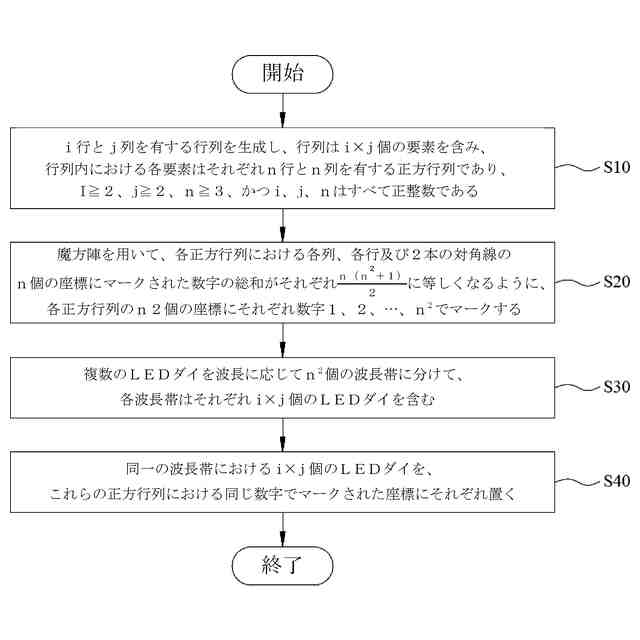

【選択図】図1
特許請求の範囲【請求項１】
ＬＥＤダイの混合方法であって、
(ａ)ｉ行とｊ列を有する行列を生成し、該行列はｉ×ｊ個の要素を含み、該行列内における各要素はそれぞれｎ行とｎ列を有する複数の正方行列であり、ｉ≧２、ｊ≧２、ｎ≧３、かつｉ、ｊ、ｎは全て正整数であり、
(ｂ)魔方陣を用いて、各該正方行列における各列、各行及び２本の対角線のｎ個の座標にマークされた数字の総和がそれぞれ
TIFF
2025027548000010.tif
20
170
に等しくなるように、各該正方行列のｎ
2
個の座標にそれぞれ数字１、２、…、ｎ
2
でマークし、
(ｃ)複数のＬＥＤダイを波長に応じてｎ
2
個の波長帯に分けて、各波長帯はそれぞれｉ×ｊ個のＬＥＤダイを含み、及び、
(ｄ)同一の波長帯における該ｉ×ｊ個のＬＥＤダイを、前記複数の正方行列における同じ数字でマークされた座標にそれぞれ置く、
ＬＥＤダイの混合方法。
続きを表示（約 1,200 文字）【請求項２】
前記魔方陣は奇数次魔方陣である、
請求項１に記載のダイの混合方法。
【請求項３】
ｎ＝３である、
請求項２に記載のダイの混合方法。
【請求項４】
前記魔方陣は偶数次魔方陣である、
請求項１に記載のダイの混合方法。
【請求項５】
工程(ｂ)は、隣接する２つの正方行列のいずれかの対角線における連続的に並んでいるｎ個の座標にマークされた数字の総和がそれぞれ
TIFF
2025027548000011.tif
20
170
に等しいこと、をさらに含む、
請求項４に記載のダイの混合方法。
【請求項６】
工程(ｂ)は、各該正方行列内のいずれか２×２の内正方行列における座標にマークされた数字の総和がそれぞれ２(ｎ
2
＋１)に等しく、各該正方行列内のいずれかの対角線における間隔が
TIFF
2025027548000012.tif
15
170
座標単位である２つの座標にマークされた数字の総和はそれぞれｎ
2
＋１に等しく、かつ、該行列の辺長が４の倍数の座標単位であること、をさらに含む、
請求項４に記載のダイの混合方法。
【請求項７】
工程(ｂ)は、隣接する２つの正方行列のいずれかの対角線における連続的に並んでいるｎ個の座標にマークされた数字の総和がそれぞれ
TIFF
2025027548000013.tif
20
170
に等しく、各該正方行列内のいずれか２×２の内正方行列における座標にマークされた数字の総和がそれぞれ２(ｎ
2
＋１)に等しく、各該正方行列内のいずれかの対角線における２つの間隔が
TIFF
2025027548000014.tif
15
170
である座標にマークされた数字の総和はそれぞれｎ
2
＋１に等しく、かつ、該行列の辺長が４の倍数であること、をさらに含む、
請求項４に記載のダイの混合方法。
【請求項８】
ｎ＝４である、
請求項４から７のうちいずれか１項に記載のダイの混合方法。
【請求項９】
工程(ｂ)は、各前記正方行列における対応位置の座標にマークされた数字が全て同じであること、をさらに含む、
請求項１に記載のダイの混合方法。
【請求項１０】
工程(ｄ)は、同一の波長帯におけるｉ×ｊ個のＬＥＤダイを前記複数の正方行列における同じ数字がマークされた座標にランダムに置くこと、をさらに含む、
請求項１に記載のダイの混合方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＬＥＤダイの混合方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
発光ダイオードディスプレイ(LED display)は、複数のＬＥＤライトボックスを含み、発光ダイオードを用いたディスプレイである。各ＬＥＤライトボックスは、複数枚のＬＥＤプリント基板を含む。各ＬＥＤプリント基板は、別々にパッケージされた複数のＬＥＤダイから構成されている。
【０００３】
従来のＬＥＤダイの混合方法として、振動でランダムに組み合わせたり、乱数から異なるタイプのＬＥＤダイ(赤色光、青色光、緑色光)を選別したりすることは周知されている。そのため、複数枚のＬＥＤプリント基板の平均波長は一致しており、つまり、複数のＬＥＤプリント基板の間の色は均一になっている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、一枚のＬＥＤプリント基板の内部における小さい領域には平均波長が一致していないという問題により、その一枚のＬＥＤプリント基板の全体的な色が均一になっていない。
【０００５】
なお、これらのＬＥＤダイは、振動で混合されたことにより衝突されて破損しやすい。
【課題を解決するための手段】
【０００６】
本発明の主の目的は、魔方陣を用いて波長帯に対応し、異なるタイプのＬＥＤダイ(赤色光、青色光、緑色光)の位置を配置することができるＬＥＤダイの混合方法を提供することである。
【０００７】
前述した目的を達成するために、本発明は、ＬＥＤダイの混合方法であって、下記ステップを含む。
【０００８】
(ａ)ｉ行とｊ列を有する行列を生成し、該行列はｉ×ｊ個の要素を含み、該行列内における各要素はそれぞれｎ行とｎ列を有する正方行列であり、ｉ≧２、ｊ≧２、ｎ≧３、かつｉ、ｊ、ｎは全て正整数である。
【０００９】
(ｂ)魔方陣を用いて、各該正方行列における各列、各行及び２本の対角線のｎ個の座標にマークされた数字の総和がそれぞれ
TIFF
2025027548000002.tif
20
170
に等しくなるように、各該正方行列のｎ
２
個の座標にそれぞれ数字１、２、…、ｎ
2
でマークする。
【００１０】
(ｃ)複数のＬＥＤダイを波長に応じてｎ
2
個の波長帯に分けて、各波長帯はそれぞれi×j個のＬＥＤダイを含む。
（【００１１】以降は省略されています）
