公開番号2025027122
公報種別公開特許公報(A)
公開日2025-02-26
出願番号2024209986,2023096722
出願日2024-12-03,2019-04-04
発明の名称システムおよびプログラム等
出願人株式会社ユピテル
代理人
主分類G01C 21/26 20060101AFI20250218BHJP(測定;試験)
要約【課題】ユーザにとって理解しやすい車両の運転を支援する情報を報知する技術を提供する

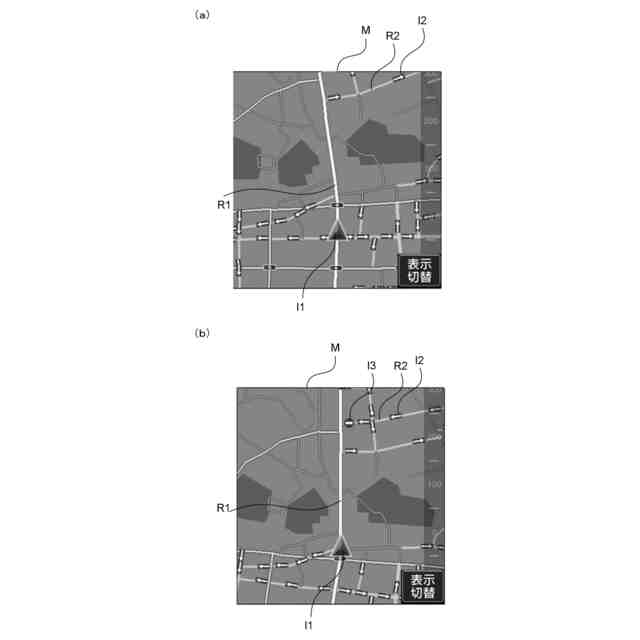

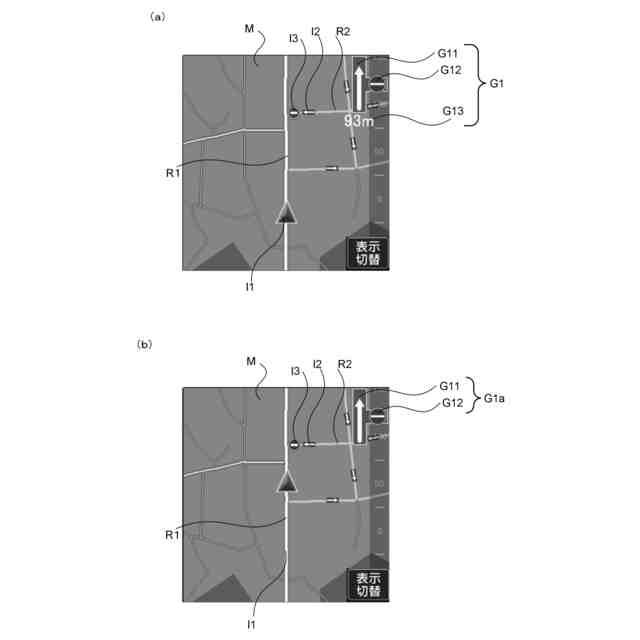

【解決手段】システムは、車両の位置から所定の範囲内の地図を表示して情報を報知するシステムである。システムは、地図M上の所定の地点に存在する一方通行道路の出口に関する進入禁止画像I3を、前記地点と関連づけて表示する。システムは、前記車両と前記地点との距離が閾値以下になった場合、一方通行道路の出口に関する第1案内画像G1をさらに表示する制御を行う。
【選択図】図8
特許請求の範囲【請求項１】
車両と、前記車両が走行する道路に存在する一方通行道路の出口との距離が閾値以下になった場合、前記一方通行道路の出口が接続する道路の形状および当該出口までの距離の少なくとも一方の情報を含む案内画像を表示させる表示制御部
を有するシステム。
続きを表示（約 240 文字）【請求項２】
前記案内画像は、前記一方通行道路の出口が接続する道路の形状を示す表示要素と、進入禁止であることを示す標識を示す表示要素とを含む
請求項１に記載のシステム。
【請求項３】
前記表示制御部は、前記案内画像と、警報対象物の種類を示す情報表示領域とを同時に前記地図上に表示させる
請求項１又は２に記載のシステム。
【請求項４】
コンピュータに、請求項１から３のいずれか１項に記載のシステムの機能を実現させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、システムおよびプログラム等に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
ユーザが車両を安全に運転できるように支援するシステムが知られている。特許文献１および２は、一方通行道路の出口から誤って車が進入しないように運転手に報知する技術を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１３９５３１号公報
特許第３４３７６２９号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ユーザは車両を運転中であるから、運転を支援する情報は、ユーザにとって理解しやすいものであることが望ましい。本発明の目的の一つは、ユーザにとって理解しやすい車両の運転を支援する情報を報知する技術を提供することである。
【０００５】
本願の発明の目的はこれに限定されず、本明細書および図面等に開示される構成の部分から奏する効果を得ることを目的とする構成についても分割出願・補正等により権利取得する意思を有する。例えば本明細書において「～できる」と記載した箇所を「～が課題である」と読み替えた課題が本明細書には開示されている。課題はそれぞれ独立したものとして記載しているものであり、各々の課題を解決するための構成についても単独で分割出願・補正等により権利取得する意思を有する。課題が明細書の記載から黙示的に把握されるものであっても、本出願人は本明細書に記載の構成の一部を補正または分割出願にて特許請求の範囲とする意思を有する。またこれら独立の課題を組み合わせた課題を解決する構成についても開示しているものであり、権利取得する意思を有する。
【課題を解決するための手段】
【０００６】
（１）車両の位置から所定の範囲内の地図を表示して情報を報知するシステムであって、前記地図上の所定の地点に存在する第１報知対象物に関する第１情報を、前記地点と関連づけて表示し、前記車両と前記地点との距離が閾値以下になった場合、前記第１報知対象物に関する第２情報をさらに表示する制御を行う表示制御部を有するシステムが提供される。
【０００７】
ユーザは、第１報知対象物が存在する地点、および第１報知対象物に関連する第１情報を把握することができる。ユーザは、車両が第１報知対象物に接近した場合、さらに第１報知対象物に関する第２情報を把握することができる。このように第１情報および第２情報の内容および表示のタイミングが異なる。このようにすれば、ユーザにとって理解しやすい車両の運転を支援する情報を報知する技術を提供することができる。
【０００８】
（２）前記第１情報は、前記地点における交通上の規則に関する情報を示すようにするとよい。
【０００９】
このようにすれば、ユーザは、注意すべき交通上の規則を、第１情報から把握することができる。
【００１０】
（３）前記第２情報は、前記地点における前記車両の操作に関する情報を示すようにするとよい。
（【００１１】以降は省略されています）
