発明の名称伝熱ユニット
出願人株式会社巴川コーポレーション
代理人個人,個人,個人
主分類F28F 21/04 20060101AFI20250109BHJP(熱交換一般)
要約【課題】優れた物性を有する新たな伝熱ユニットを提供する。

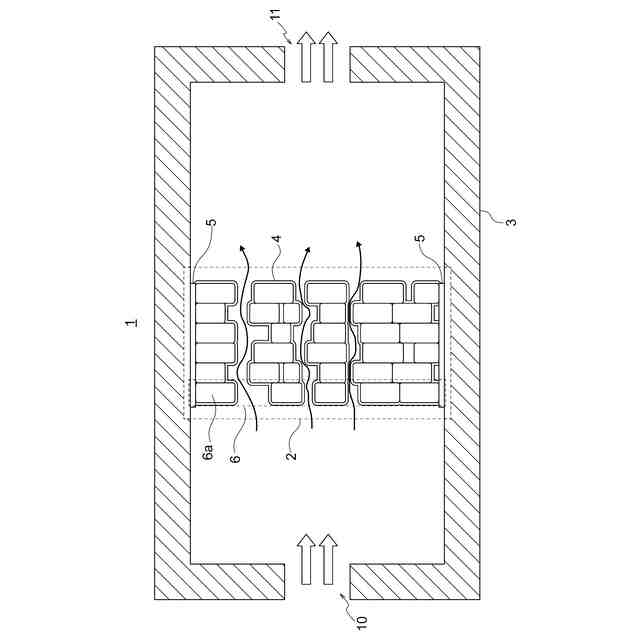

【解決手段】伝熱ユニット1は、流体の流入口10および流出口11を有し、セラミックス材料から形成される筐体3と、を備える伝熱ユニット1であって、伝熱体2が、貫通孔40を備え、かつ、筐体3に収容されており、伝熱体2が、流入口10および流出口11の間に配置され、貫通孔40を介して流入口10および流出口11は連通している。
【選択図】図1
特許請求の範囲【請求項１】
伝熱体と、
流体の流入口および流出口を有し、セラミックス材料から形成される筐体と、を備える伝熱ユニットであって、
前記伝熱体が、貫通孔を備え、かつ、前記筐体に収容されており、
前記伝熱体が、前記流入口および前記流出口の間に配置され、前記貫通孔を介して前記流入口および前記流出口は連通している、伝熱ユニット。
続きを表示（約 600 文字）【請求項２】
前記貫通孔と前記伝熱体の接する面および前記伝熱体の表面に、セラミックス層が形成されている、請求項１に記載の伝熱ユニット。
【請求項３】
前記伝熱ユニットが、セラミックス材料を含む接合層を備え、
前記筐体および前記伝熱体が前記接合層を介して接合している、請求項１に記載の伝熱ユニット。
【請求項４】
前記伝熱体が、金属構造体が積層されてなる、請求項１に記載の伝熱ユニット。
【請求項５】
前記金属構造体が、同一面に並べられた長手軸を有する複数の金属部材から構成され、
前記貫通孔が、前記金属部材間に形成されてなる、請求項４に記載の伝熱ユニット。
【請求項６】
前記接合層が、アルミナを含む、請求項３に記載の伝熱ユニット。
【請求項７】
前記金属構造体が、アルミニウムを含む、請求項４または５に記載の伝熱ユニット。
【請求項８】
前記セラミックス層が、アルミナを含む、請求項２に記載の伝熱ユニット。
【請求項９】
前記セラミックス層の厚みが、１～１００μｍである、請求項２または８に記載の伝熱ユニット。
【請求項１０】
前記金属部材の各角部が、湾曲している、請求項５に記載の伝熱ユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、伝熱ユニットに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、熱交換器において伝熱を行う媒体が知られている。例えば、特許文献１には、複数のアルミニウム基材が焼結されて一体化された多孔質焼結体が示されている。また、特許文献２には、セラミック製の構造体からなる熱交換器に関する技術が示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２２／１９０６１１号
特開２０１５－１４０９７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１における多孔質焼結体はアルミニウム又はアルミニウム合金で構成されていることから、軽量であり、かつ、熱伝導性に優れているものの耐熱性は低いため、伝熱部材の製造過程において破損するおそれがある。また、特許文献２における熱交換器はセラミック製であることから、脆く、熱伝導性も低くなる。
【０００５】
本開示は、このような点を考慮してなされたものであり、優れた物性を有する新たな伝熱ユニットを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の伝熱ユニットは、
伝熱体と、
流体の流入口および流出口を有し、セラミックス材料から形成される筐体と、を備える伝熱ユニットであって、
前記伝熱体が、貫通孔を備え、かつ、前記筐体に収容されており、
前記伝熱体が、前記流入口および前記流出口の間に配置され、前記貫通孔を介して前記流入口および前記流出口は連通している。
【０００７】
本開示の伝熱ユニットにおいては、
前記貫通孔と前記伝熱体の接する面および前記伝熱体の表面に、セラミックス層が形成されていてもよい。
【０００８】
本開示の伝熱ユニットにおいては、
前記伝熱ユニットが、セラミックス材料を含む接合層を備え、
前記筐体および前記伝熱体が前記接合層を介して接合していてもよい。
【０００９】
本開示の伝熱ユニットにおいては、
前記伝熱体が、金属構造体が積層されてなっていてもよい。
【００１０】
本開示の伝熱ユニットにおいては、
前記金属構造体が、同一面に並べられた長手軸を有する複数の金属部材から構成され、
前記貫通孔が、前記金属部材間に形成されてなっていてもよい。
（【００１１】以降は省略されています）
