公開番号2025003076
公報種別公開特許公報(A)
公開日2025-01-09
出願番号2023103542
出願日2023-06-23
発明の名称部材締結構造及び装着具
出願人トヨタ自動車株式会社,学校法人藤田学園
代理人個人
主分類F16B 7/14 20060101AFI20241226BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】脚長の調整ピッチを細かくできつつ剛性を維持できること。
【解決手段】部材締結構造は、外周面上において長手方向に沿って連続的に複数の凹状部が形成された柱状部材と、柱状部材が挿入され一端に貫通孔が形成された中空の筒状部材と、柱状部材が挿入された筒状部材の一端の外周面を囲うように形成された抱締め部材と、抱締め部材に捻じ込まれ筒状部材の外周面を押圧することで柱状部材と筒状部材の一端とを抱締め部材により抱き締める締結部材と、抱締め部材に揺動可能に設けられ先端に形成された凸状部が筒状部材の貫通孔を貫通し柱状部材の凹状部に嵌合する嵌合部材と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
外周面上において長手方向に沿って連続的に複数の凹状部が形成された柱状部材と、
前記柱状部材が挿入され、一端に貫通孔が形成された中空の筒状部材と、
前記柱状部材が挿入された前記筒状部材の一端の外周面を囲うように形成された抱締め部材と、
前記抱締め部材に捻じ込まれ、前記筒状部材の外周面を押圧することで、前記柱状部材と前記筒状部材の一端とを前記抱締め部材により抱き締める締結部材と、
前記抱締め部材に揺動可能に設けられ、先端に形成された凸状部が前記筒状部材の貫通孔を貫通し、前記柱状部材の凹状部に嵌合する嵌合部材と、
を備える部材締結構造。
続きを表示（約 660 文字）【請求項２】
請求項１記載の部材締結構造であって、
前記筒状部材の一端の外周面と前記抱締め部材の内周面との間に挟み込まれ、前記締結部材が前記抱締め部材に捻じ込まれ該締結部材の先端部により前記筒状部材側へ押圧されることで、前記筒状部材の一端の外周面に対して押圧される押圧部材を更に備える、
部材締結構造。
【請求項３】
請求項２記載の部材締結構造であって、
前記押圧部材と前記締結部材との間に弾性部材が介在している、
部材締結構造。
【請求項４】
請求項２記載の部材締結構造であって、
前記抱締め部材に捻じ込まれ前記押圧部材を前記筒状部材側へ押圧する少なくとも１つの締結部材を更に備える、
部材締結構造。
【請求項５】
ユーザの上腿部に取付けられる上腿フレームと、
前記ユーザの下腿部に取付けられ、前記上腿フレームに膝関節部を介して連結された下腿フレームと、
前記下腿フレームに足首関節部を介して連結された足平フレームと、を備え、
請求項１乃至４のうちいずれか１項記載の部材締結構造は、前記上腿フレーム及び下腿フレームのうちの少なくとも一方に設けられている、
装着具。
【請求項６】
請求項５記載の装着具であって、
前記上腿フレーム及び下腿フレームは、片側支柱のフレームで構成され、
前記筒状部材及び柱状部材の断面は、楕円形状に形成されている、
装着具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、部材を締結する部材締結構造及び装着具に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
訓練者の脚部に装着される２つのフレームがボルト及びナットにより締結され、脚部の長さに応じて２つのフレームの締結位置を調整することで脚長の調整が可能となる締結構造が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－３５２２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記締結構造において、脚長の調整ピッチを細かくする場合、ボルト及びナットを小さくする必要があり剛性が低下する虞がある。
【０００５】
本発明は、このような問題点に鑑みてなされたものであり、脚長の調整ピッチを細かくできつつ、剛性を維持できる部材締結構造及び装着具を提供することを主たる目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するための本発明の一態様は、
外周面上において長手方向に沿って連続的に複数の凹状部が形成された柱状部材と、
前記柱状部材が挿入され、一端に貫通孔が形成された中空の筒状部材と、
前記柱状部材が挿入された前記筒状部材の一端の外周面を囲うように形成された抱締め部材と、
前記抱締め部材に捻じ込まれ、前記筒状部材の外周面を押圧することで、前記柱状部材と前記筒状部材の一端とを前記抱締め部材により抱き締める締結部材と、
前記抱締め部材に揺動可能に設けられ、先端に形成された凸状部が前記筒状部材の貫通孔を貫通し、前記柱状部材の凹状部に嵌合する嵌合部材と、
を備える部材締結構造
である。
この一態様において、前記筒状部材の一端の外周面と前記抱締め部材の内周面との間に挟み込まれ、前記締結部材が前記抱締め部材に捻じ込まれ該締結部材の先端部により前記筒状部材側へ押圧されることで、前記筒状部材の一端の外周面に対して押圧される押圧部材を更に備えていてもよい。
この一態様において、前記押圧部材と前記締結部材との間に弾性部材が介在していてもよい。
この一態様において、前記抱締め部材に捻じ込まれ前記押圧部材を前記筒状部材側へ押圧する少なくとも１つの締結部材を更に備えていてもよい。
上記目的を達成するための本発明の一態様は、
ユーザの上腿部に取付けられる上腿フレームと、
前記ユーザの下腿部に取付けられ、前記上腿フレームに膝関節部を介して連結された下腿フレームと、
前記下腿フレームに足首関節部を介して連結された足平フレームと、を備え、
上記のうちいずれかに記載の部材締結構造は、前記上腿フレーム及び下腿フレームのうちの少なくとも一方に設けられている、
装着具
であってもよい。
この一態様において、前記上腿フレーム及び下腿フレームは、片側支柱のフレームで構成され、前記筒状部材及び柱状部材の断面は、楕円形状に形成されていてもよい。
【発明の効果】
【０００７】
本発明によれば、脚長の調整ピッチを細かくできつつ、剛性を維持できる部材締結構造及び装着具を提供することができる。
【図面の簡単な説明】
【０００８】

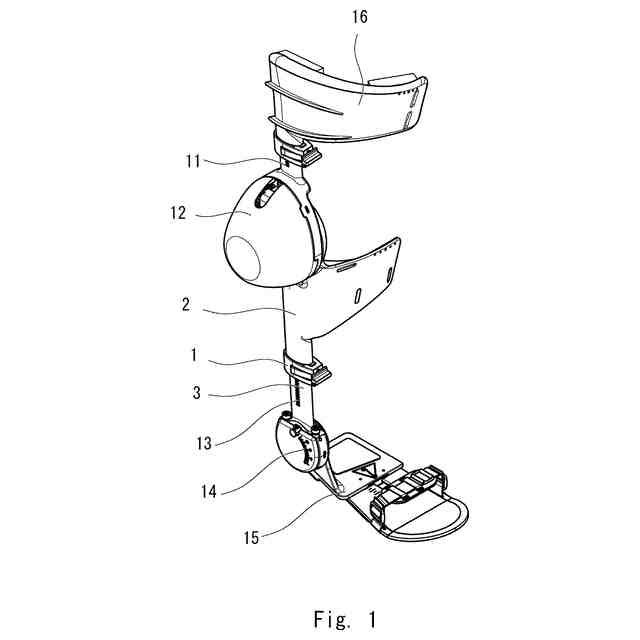

実施形態に係る装着具の構成を示す斜視図である。

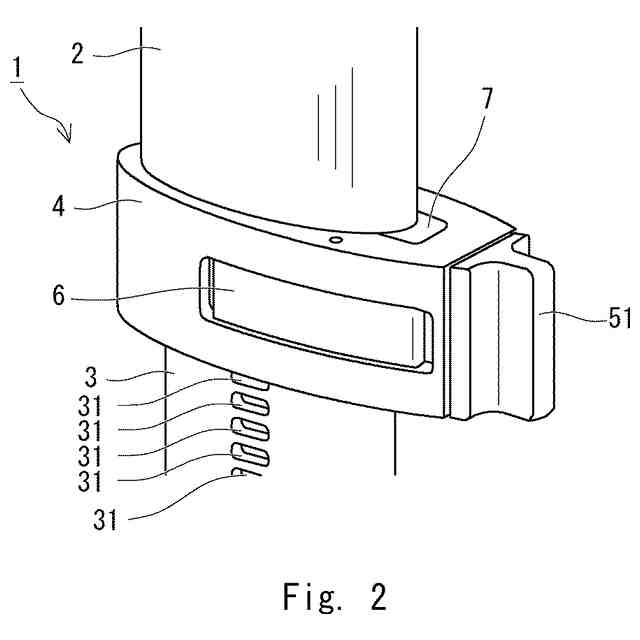

実施形態に係る部材締結構造の構成を示す斜視図である。

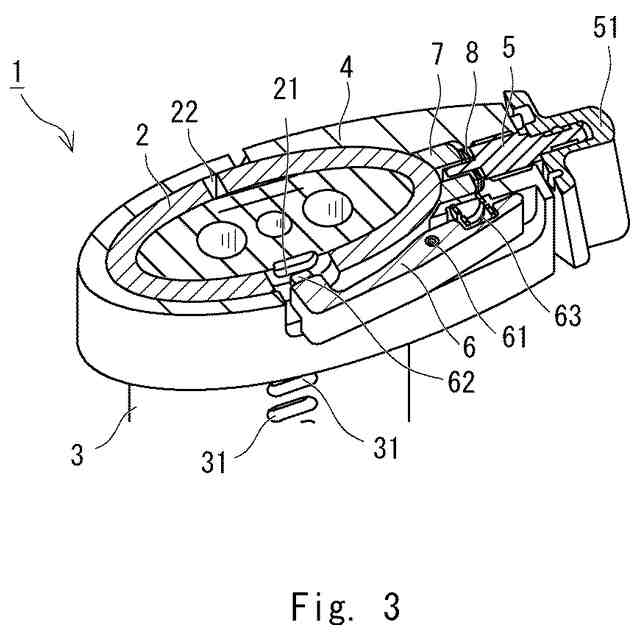

図２に示す部材締結構造を水平方向に切断した際の断面図である。

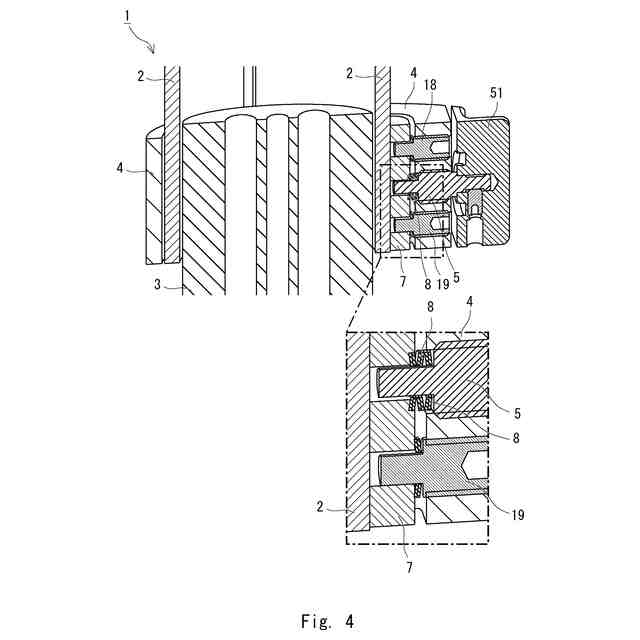

図２に示す部材締結構造を垂直方向に切断した際の断面図である。
筒状部材に形成されたスリットを示す図である。

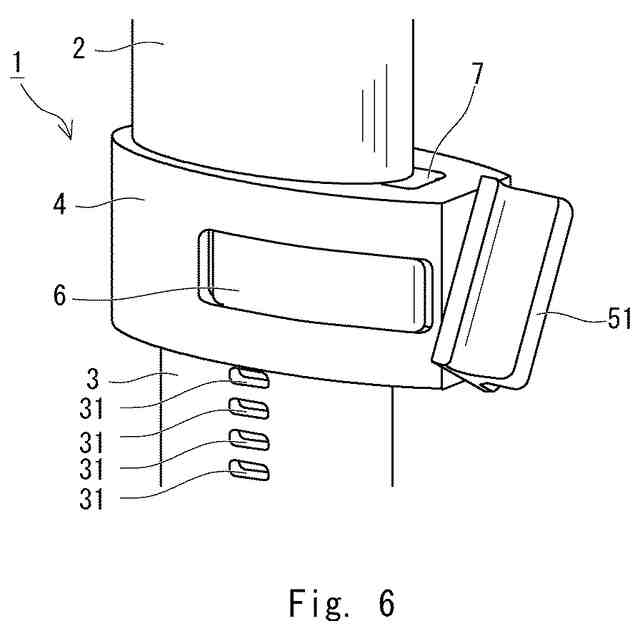

摘み部の回転を示す図である。

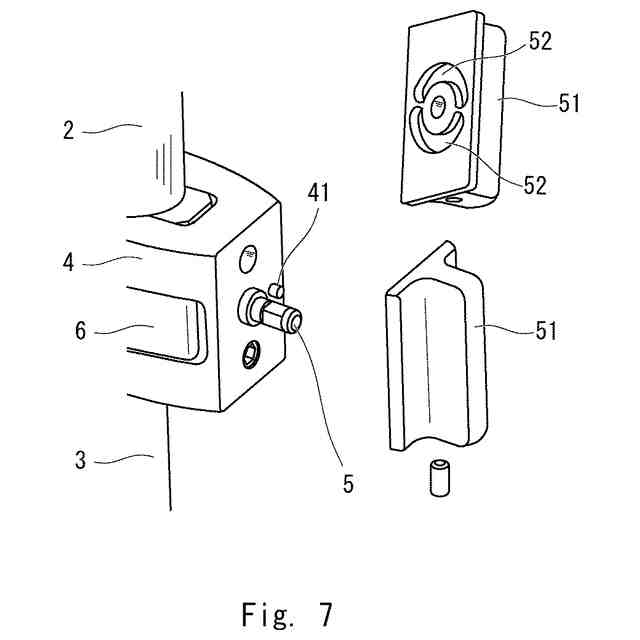

摘み部の回転規制溝を示す図である。
【発明を実施するための形態】
【０００９】
以下、発明の実施の形態を通じて本発明を説明するが、特許請求の範囲に係る発明を以下の実施形態に限定するものではない。また、実施形態で説明する構成の全てが課題を解決するための手段として必須であるとは限らない。
【００１０】
本実施形態に係る部材締結構造１は、例えば、図１に示す装着具１０の脚長を調整できる締結構造である。
（【００１１】以降は省略されています）
