公開番号2024175510
公報種別公開特許公報(A)
公開日2024-12-18
出願番号2023093344
出願日2023-06-06
発明の名称クランプ部材およびクランプアセンブリ
出願人国立大学法人大阪大学,株式会社キャステム,I-temホールディングス株式会社
代理人弁理士法人深見特許事務所
主分類A61B 17/122 20060101AFI20241211BHJP(医学または獣医学;衛生学)
要約【課題】作業性に優れたクランプ部材およびクランプアセンブリを提供する。
【解決手段】クランプ部材100は、本体部1と固定機構2とを備える。本体部1は一方向に延びる棒状の形状を有する。本体部1は、一端1aと、他端1bとを含む。一端1aおよび他端1bには、帯状のベルト部材4を挿入するための第1ベルト穴11および第2ベルト穴12が形成されている。固定機構2は、第1ベルト穴11および第2ベルト穴12の内の少なくともいずれか一方に挿入されたベルト部材4の状態を、第1状態(固定状態)と第2状態(移動可能状態)との間で切り替え可能である。固定機構2は押圧可能なボタン部2aを含む。固定機構2は、ボタン部2aを押圧することでベルト部材4の状態を切り替え可能に構成されている。
【選択図】図4
特許請求の範囲【請求項１】
臓器をクランプするためのクランプ部材であって、
一方向に延びる棒状の本体部を備え、
前記本体部は、一端と、前記一端とは反対側に位置する他端とを含み、
前記一端および前記他端には、帯状のベルト部材を挿入するための第１ベルト穴および第２ベルト穴が形成され、
前記第１ベルト穴および前記第２ベルト穴の内の少なくともいずれか一方に挿入された前記ベルト部材の状態を、前記本体部に対して固定された第１状態と、前記本体部に対して相対的に移動可能である第２状態との間で切り替え可能な固定機構をさらに備え、
前記固定機構は押圧可能なボタン部を含み、
前記固定機構は、前記ボタン部を押圧することで前記ベルト部材の前記状態を切り替え可能に構成されている、クランプ部材。
続きを表示（約 610 文字）【請求項２】
前記固定機構は、
前記第１ベルト穴に挿入された前記ベルト部材の前記状態を切り替え可能な第１固定機構と、
前記第２ベルト穴に挿入された前記ベルト部材の前記状態を切り替え可能な第２固定機構とを含む、請求項１に記載のクランプ部材。
【請求項３】
請求項２に記載のクランプ部材と、
押圧部材と、
帯状の第１ベルト部材および第２ベルト部材とを備え、
前記押圧部材は、
前記クランプ部材の前記本体部と対向するように配置され、
前記第１ベルト部材および前記第２ベルト部材は、それぞれ、一方端と、前記一方端と反対側に位置する他方端とを有し、
前記第１ベルト部材および前記第２ベルト部材の前記一方端は、それぞれ前記押圧部材において互いに間隔を隔てた位置に接続され、
前記第１ベルト部材および前記第２ベルト部材の前記他方端は、それぞれ前記第１ベルト穴および前記第２ベルト穴に挿入されている、クランプアセンブリ。
【請求項４】
前記第１ベルト部材および前記第２ベルト部材は、可撓性を有する材料により構成されている、請求項３に記載のクランプアセンブリ。
【請求項５】
前記第１ベルト部材および前記第２ベルト部材は、前記押圧部材から着脱可能に構成されている、請求項３または請求項４に記載のクランプアセンブリ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、クランプ部材およびクランプアセンブリに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、手術時に腸管などの臓器をクランプするクランプ部材が知られている（たとえば、特開２００６－８７６７１号公報参照）。上記特開２００６－８７６７１号公報では、柔軟性のある帯体を一端に備えた２本の硬質性の棒状体と、棒状体が連結された連結部と、一方の帯体に設けられた少なくとも１つの貫通孔とを備えたクランプ部材が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－８７６７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した従来のクランプ部材では、一度臓器をクランプしたあと、当該クランプ状態を解除して位置などを調整した後、再度クランプするといった作業が難しく、作業性に改善の余地があった。
【０００５】
本開示は、上記の様な課題を解決するためになされものであり、作業性に優れたクランプ部材およびクランプアセンブリを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に従ったクランプ部材は、臓器をクランプするためのクランプ部材であって、本体部と、固定機構とを備える。本体部は、一方向に延びる棒状の形状を有する。本体部は、一端と、当該一端とは反対側に位置する他端とを含む。一端および他端には、帯状のベルト部材を挿入するための第１ベルト穴および第２ベルト穴が形成される。固定機構は、第１ベルト穴および第２ベルト穴の内の少なくともいずれか一方に挿入されたベルト部材の状態を、第１状態と第２状態との間で切り替え可能である。第１状態とはベルト部材が本体部に対して固定された状態である。第２状態とは、ベルト部材が本体部に対して相対的に移動可能な状態である。固定機構は押圧可能なボタン部を含む。固定機構は、ボタン部を押圧することでベルト部材の状態を切り替え可能に構成されている。
【発明の効果】
【０００７】
上記によれば、作業性に優れたクランプ部材およびクランプアセンブリが得られる。
【図面の簡単な説明】
【０００８】
本開示に従ったクランプアセンブリの正面模式図である。
図１に示されたクランプアセンブリの上面模式図である。

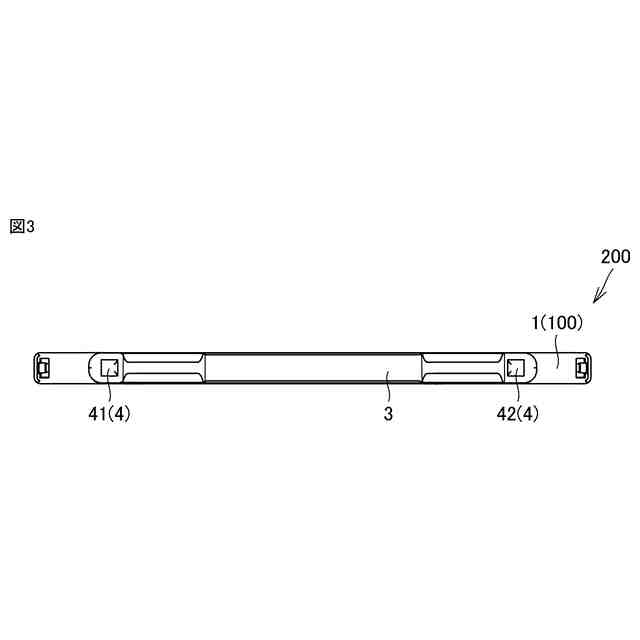

図１に示されたクランプアセンブリの底面模式図である。
図２の線分ＩＶ－ＩＶにおける断面模式図である。

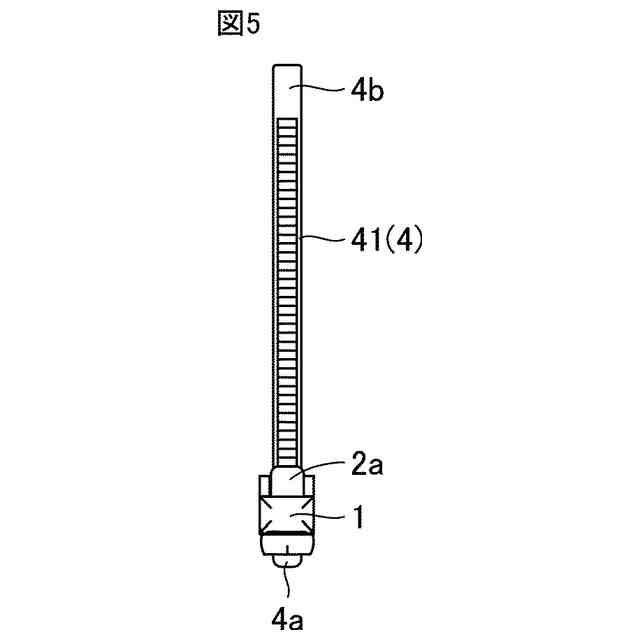

図１に示されたクランプアセンブリの側面模式図である。

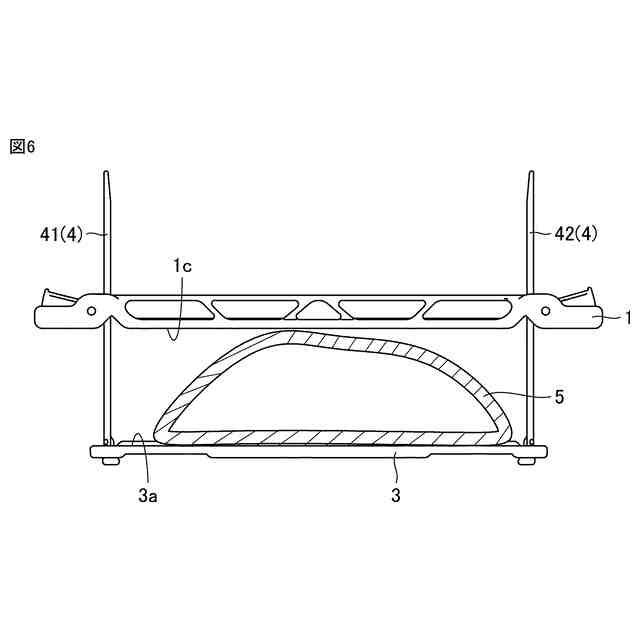

図１に示されたクランプアセンブリの動作を説明するための模式図である。

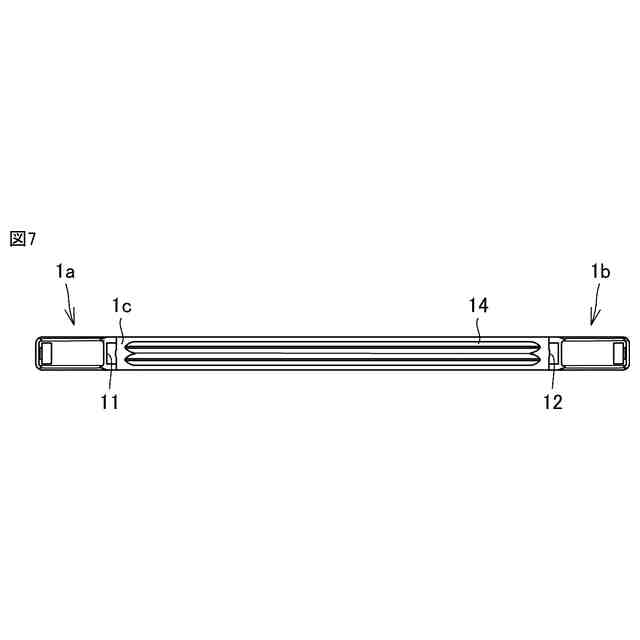

図１に示されたクランプアセンブリを構成するクランプ部材の底面模式図である。

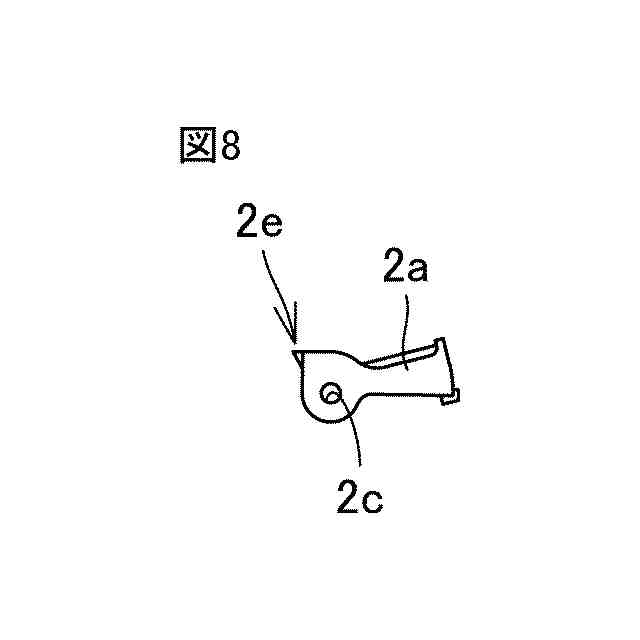

図７に示されたクランプ部材に含まれる固定機構の部品を示す模式図である。
図４の部分拡大断面模式図である。
図１に示されたクランプアセンブリを構成する押圧部材の上面模式図である。
図１に示されたクランプアセンブリを体内へ挿入する方法を説明するための模式図である。
図１に示されたクランプアセンブリの使用方法を説明するための模式図である。
図１に示されたクランプアセンブリの使用方法を説明するための模式図である。
図１に示されたクランプアセンブリの使用方法を説明するための模式図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施の形態を説明する。なお、特に言及しない限り、以下の図面において同一または対応する部分には同一の参照番号を付し、その説明は繰り返さない。
【００１０】
＜クランプアセンブリおよびクランプ部材の構成＞
図１は、本開示に従ったクランプアセンブリ２００の正面模式図である。図２は、図１に示されたクランプアセンブリ２００の上面模式図である。図３は、図１に示されたクランプアセンブリ２００の底面模式図である。図４は、図２の線分ＩＶ－ＩＶにおける断面模式図である。図５は、図１に示されたクランプアセンブリ２００の側面模式図である。図６は、図１に示されたクランプアセンブリ２００の動作を説明するための模式図である。図７は、図１に示されたクランプアセンブリを構成するクランプ部材の底面模式図である。図８は、図７に示されたクランプ部材に含まれる固定機構の部品を示す模式図である。図９は、図４の部分拡大断面模式図である。図１０は、図１に示されたクランプアセンブリを構成する押圧部材の上面模式図である。
（【００１１】以降は省略されています）
