公開番号2024170143
公報種別公開特許公報(A)
公開日2024-12-06
出願番号2023087147
出願日2023-05-26
発明の名称噴霧装置、ボイラ、およびCO2回収システム
出願人三浦工業株式会社
代理人弁理士法人北大阪特許事務所
主分類F22B 37/00 20060101AFI20241129BHJP(蒸気発生)
要約【課題】ボイラからCO₂回収装置へ排ガスを供給するようにしたシステムに設けられ、CO₂回収装置に用いられるCO₂吸収材の劣化を抑えることが可能となる噴霧装置を提供する。
【解決手段】ボイラでの燃焼動作により生じる排ガスをCO₂回収装置へ供給することにより、前記排ガスからCO₂を回収するCO₂回収システムに設けられる装置であって、前記ボイラのブロー水を、前記排ガスに噴霧する噴霧装置とする。

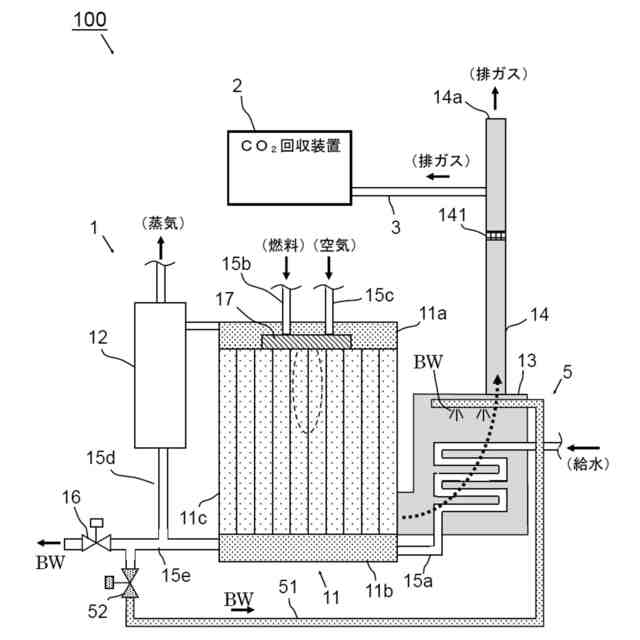

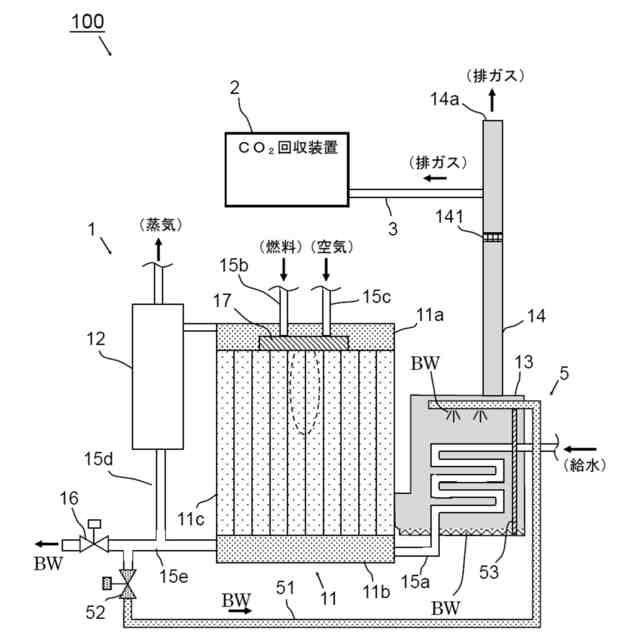

【選択図】図1

特許請求の範囲【請求項１】
ボイラでの燃焼動作により生じる排ガスをＣＯ
２
回収装置へ供給することにより、前記排ガスからＣＯ
２
を回収するＣＯ
２
回収システムに設けられる装置であって、
前記ボイラのブロー水を、前記排ガスに噴霧することを特徴とする噴霧装置。
続きを表示（約 590 文字）【請求項２】
前記排ガスに噴霧後の前記ブロー水を、前記排ガスに噴霧する前記ブロー水として再利用することを特徴とする請求項１に記載の噴霧装置。
【請求項３】
前記ボイラは、前記排ガスの熱を用いて給水予熱を行うエコノマイザが設けられたものであって、
前記ブロー水を、前記エコノマイザを流通する前記排ガスに噴霧することを特徴とする請求項１または請求項２に記載の噴霧装置。
【請求項４】
燃焼動作により発生させた熱を用いて加熱対象を加熱するボイラであって、
前記燃焼動作により生じるＣＯ
２
を含んだ排ガスにブロー水を噴霧する噴霧装置を備えたことを特徴とするボイラ。
【請求項５】
請求項４に記載のボイラを有し、
前記ブロー水を噴霧した前記排ガスをＣＯ
２
回収装置へ供給することにより、当該排ガスからＣＯ
２
を回収することを特徴とするＣＯ
２
回収システム。
【請求項６】
請求項１または請求項２に記載の噴霧装置を有し、
前記ブロー水を噴霧した前記排ガスをＣＯ
２
回収装置へ供給することにより、当該排ガスからＣＯ
２
を回収することを特徴とするＣＯ
２
回収システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、噴霧装置、ボイラ、およびこれを備えたＣＯ
２
回収システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、各種の排ガス等からＣＯ
２
（二酸化炭素）を回収するＣＯ
２
回収装置が提案されている。回収されたＣＯ
２
は、例えばドライアイスの原料や各種工業用ガス等として有効に利用可能である。
【０００３】
一例として特許文献１には、製鉄所の熱風炉から排出される排ガス（原料ガス）からＣＯ
２
を回収するＣＯ
２
回収装置が開示されている。なお特許文献１では、製鉄所の熱風炉に限らず、他の種類の燃焼炉（例えばボイラ等）や熱処理炉から排出される排ガス等からＣＯ
２
を回収することについても言及されている（段落0083等を参照）。
【先行技術文献】
【特許文献】
【０００４】
特開2008-174407号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、ボイラの燃焼動作により生じる排ガスをＣＯ
２
回収装置へ供給することにより、当該排ガスからＣＯ
２
を回収するようにしたシステムを構築することが考えられる。しかしながら、ＣＯ
２
回収装置に用いられるＣＯ
２
吸収材（特にアミン系吸収材）は、排ガス中に含まれるＳＯｘやＮＯｘと反応して塩を形成したり酸化したりすること等により、劣化する虞がある。
【０００６】
本発明は上記課題に鑑み、ボイラからＣＯ
２
回収装置へ排ガスを供給するようにしたシステムに設けられ、ＣＯ
２
回収装置に用いられるＣＯ
２
吸収材の劣化を抑えることが可能となる噴霧装置、およびこれを備えたＣＯ
２
回収システムの提供を目的とする。
【課題を解決するための手段】
【０００７】
本発明に係る噴霧装置は、ボイラでの燃焼動作により生じる排ガスをＣＯ
２
回収装置へ供給することにより、前記排ガスからＣＯ
２
を回収するＣＯ
２
回収システムに設けられる装置であって、前記ボイラのブロー水を、前記排ガスに噴霧する構成とする。本構成によれば、ボイラからＣＯ
２
回収装置へ排ガスを供給するようにしたシステムに設けられ、ＣＯ
２
回収装置に用いられるＣＯ
２
吸収材の劣化を抑えることが可能となる。
【０００８】
上記構成としてより具体的には、前記排ガスに噴霧後の前記ブロー水を、前記排ガスに噴霧する前記ブロー水として再利用する構成としても良い。本構成によれば、排ガスに噴霧後のブロー水をより有効に活用することが可能となる。
【０００９】
また上記構成としてより具体的には、前記ボイラは、前記排ガスの熱を用いて給水予熱を行うエコノマイザが設けられたものであって、前記ブロー水を、前記エコノマイザを流通する前記排ガスに噴霧する構成としても良い。本構成によれば、エコノマイザの内部スペースを利用して、ブロー水を排ガスに噴霧することが可能となる。
【００１０】
また本発明に係るボイラは、燃焼動作により発生させた熱を用いて加熱対象を加熱するボイラであって、前記燃焼動作により生じるＣＯ
２
を含んだ排ガスにブロー水を噴霧する噴霧装置を備えた構成としても良い。
（【００１１】以降は省略されています）
