公開番号2024090420
公報種別公開特許公報(A)
公開日2024-07-04
出願番号2022206328
出願日2022-12-23
発明の名称ドラム式洗濯機
出願人青島海爾洗衣机有限公司,QINGDAO HAIER WASHING MACHINE CO.,LTD.,アクア株式会社
代理人個人,個人
主分類D06F 39/08 20060101AFI20240627BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】洗剤泡が洗濯物に長く浸透しやすくなることにより、洗濯物の洗浄効果が高まりやすいドラム式洗濯機を提供する。

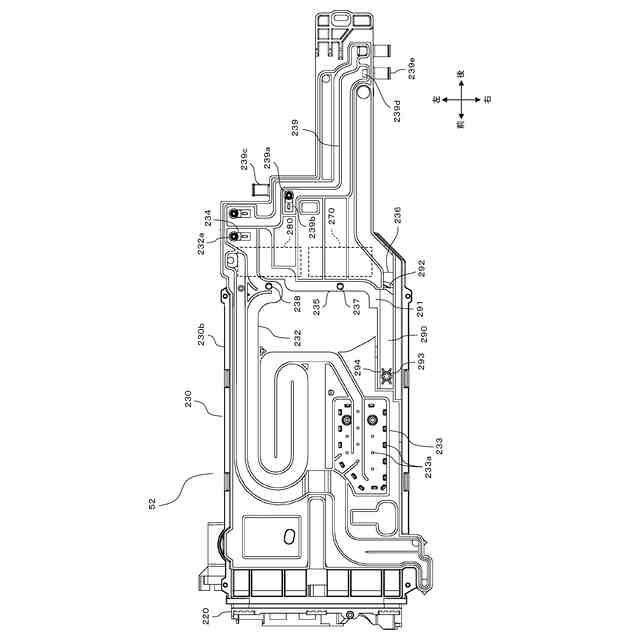

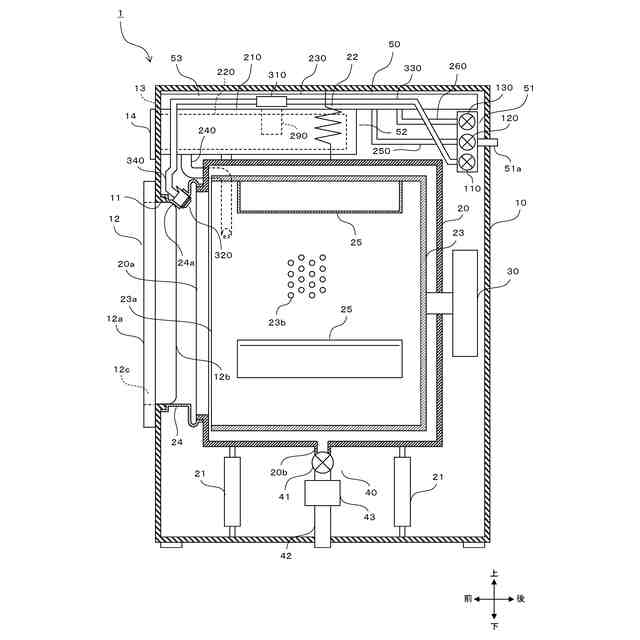

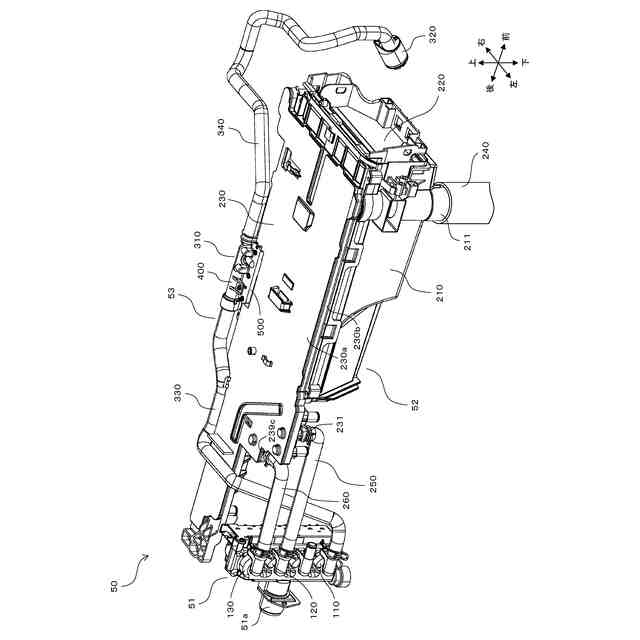

【解決手段】ドラム式洗濯機1は、筐体10内に配置された外槽20と、洗濯物が収容されるドラム23と、液体洗剤が貯められる液剤タンク220と、第2給水バルブ120の開放により、水道栓から送られてきた水が流れるサブ給水路235と、サブ給水路235に設けられ、液剤タンク220から排出された液体洗剤が流入する洗剤流入口237と、サブ給水路235に接続され、洗剤流入口237からサブ給水路235に流入し、サブ給水路235を流れる水により希釈された液体洗剤が、洗剤液として貯められる貯液槽290と、貯液槽290から取り込んだ洗剤液を発泡させて洗剤泡を生成する泡生成モジュール310と、洗剤泡をドラム23内に放出する泡放出ノズル320と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
筐体内に配置された外槽と、
前記外槽内に水平な回転軸周りまたは水平方向に対して傾斜する回転軸周りに回転可能に配置され、洗濯物が収容されるドラムと、
液体洗剤が貯められる液剤タンクと、
水道栓に繋がる給水バルブと、
前記給水バルブの開放により、前記水道栓から送られてきた水が流れる第１給水路と、
前記第１給水路に設けられ、前記液剤タンクから排出された前記液体洗剤が流入する流入口と、
前記第１給水路に接続され、前記流入口から前記第１給水路に流入し、前記第１給水路を流れる水により希釈された前記液体洗剤が、洗剤液として貯められる貯液槽と、

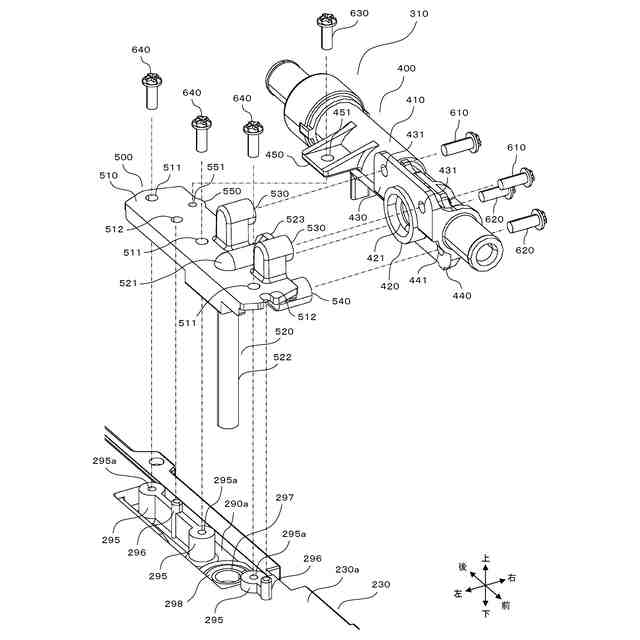

前記貯液槽から取り込んだ前記洗剤液を発泡させることにより洗剤泡を生成する泡生成部と、
前記泡生成部で生成された前記洗剤泡を前記ドラム内に放出する泡放出部と、
を備えることを特徴とするドラム式洗濯機。
続きを表示（約 950 文字）【請求項２】
請求項１に記載のドラム式洗濯機において、
前記給水バルブの開放により、前記水道栓から送られてきた水が前記外槽内へ供給されるために流れる第２給水路を、さらに備え、
前記第１給水路は、前記第２給水路から分岐し、
前記第１給水路には、前記第２給水路を流れる水の一部が流入する、
ことを特徴とするドラム式洗濯機。
【請求項３】
請求項２に記載のドラム式洗濯機において、

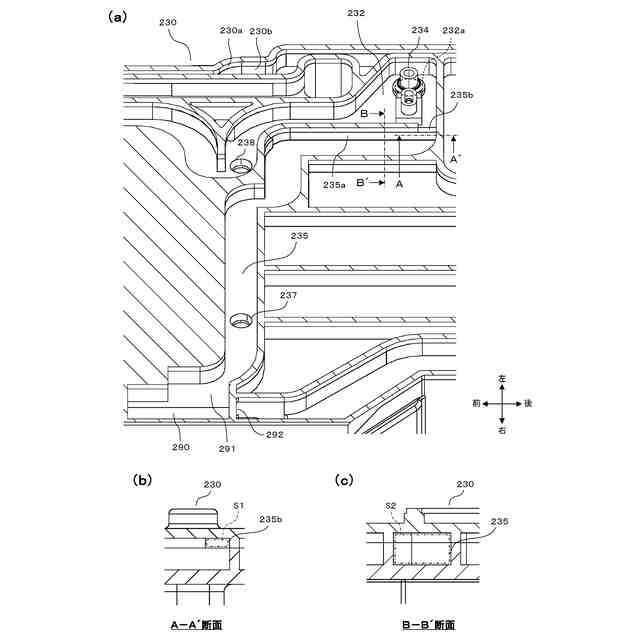

前記第１給水路は、前記第２給水路に接する直立した壁面に、前記第２給水路に繋がる入水口を有し、
前記入水口の開口面積が前記第１給水路の流路断面積よりも小さい、
ことを特徴とするドラム式洗濯機。
【請求項４】
請求項１に記載のドラム洗濯機において、
前記第１給水路の底面には、前記流入口から前記貯液槽に向かって下る勾配が設けられる、
ことを特徴とするドラム式洗濯機。
【請求項５】
請求項１に記載のドラム式洗濯機において、
前記貯液槽は、規定水量よりも多くの前記洗剤液が貯められたときに前記洗剤液が溢れる溢水口を有し、
前記溢水口から溢れた前記洗剤液を前記外槽内へ排出させる排出経路を、さらに備える、
ことを特徴とするドラム式洗濯機。
【請求項６】
請求項１ないし５の何れか一項に記載のドラム洗濯機において、

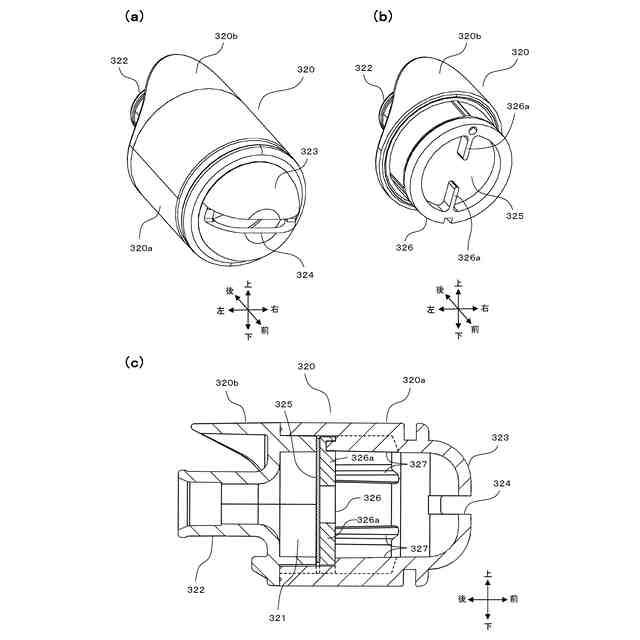

前記泡放出部は、
前記洗剤泡が放出される放出口と、
前記放出口に向かって前記洗剤泡が流れる流路と、を含み、
前記流路には、当該流路を塞ぐように、メッシュ状のフィルタが配置される、
ことを特徴とするドラム式洗濯機。
【請求項７】
請求項１ないし５の何れか一項に記載のドラム洗濯機において、
前記泡放出部は、
前記泡放出部の先端部に設けられ、前記洗剤泡が放出される放出口と、
前記放出口に向かって前記洗剤泡が流れる流路と、を含み、
前記放出口は、前記泡放出部を正面から見て左右方向に延び、前方向および左右方向に開口する、
ことを特徴とするドラム式洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ドラム式洗濯機に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
回転ドラムと水槽とを含む収容槽と、循環ポンプと、泡生成部とを備え、洗い工程において、収容槽内に溜められた洗剤を含む水（以下、「洗剤水」と称する）が循環ポンプにより泡生成部へ送られ、泡生成部により泡が生成されて収容槽に送られるドラム式の洗濯機が、特許文献１に記載されている。この洗濯機では、洗い工程において、収容槽、即ち回転ドラム内の衣類が泡との接触により効果的に洗浄される。泡は、発泡した洗剤、即ち洗剤泡である。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１２８３４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の洗濯機では、収容槽、即ち水槽内に溜められた洗剤水から洗剤泡が生成される。このため、水槽内に洗剤水が溜まるのを待つ必要があるので、洗い工程における早い段階から衣類、即ち洗濯物に洗剤泡を接触させることが難しい。
【０００５】
洗い工程における早い段階から洗濯物に洗剤泡を接触させることができれば、洗剤泡が洗濯物に長く浸透しやすくなり、より効果的に衣類を洗浄することが可能となる。
【０００６】
本発明は、かかる課題に鑑みてなされたものであり、洗剤泡が洗濯物に長く浸透しやすくなることにより、洗濯物の洗浄効果が高まりやすいドラム式洗濯機を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の主たる態様に係るドラム式洗濯機は、筐体内に配置された外槽と、前記外槽内に水平な回転軸周りまたは水平方向に対して傾斜する回転軸周りに回転可能に配置され、洗濯物が収容されるドラムと、液体洗剤が貯められる液剤タンクと、水道栓に繋がる給水バルブと、前記給水バルブの開放により、前記水道栓から送られてきた水が流れる第１給水路と、前記第１給水路に設けられ、前記液剤タンクから排出された前記液体洗剤が流入する流入口と、前記第１給水路に接続され、前記流入口から前記第１給水路に流入し、前記第１給水路を流れる水により希釈された前記液体洗剤が、洗剤液として貯められる貯液槽と、前記貯液槽から取り込んだ前記洗剤液を発泡させることにより洗剤泡を生成する泡生成部と、前記泡生成部で生成された前記洗剤泡を前記ドラム内に放出する泡放出部と、を備える。
【０００８】

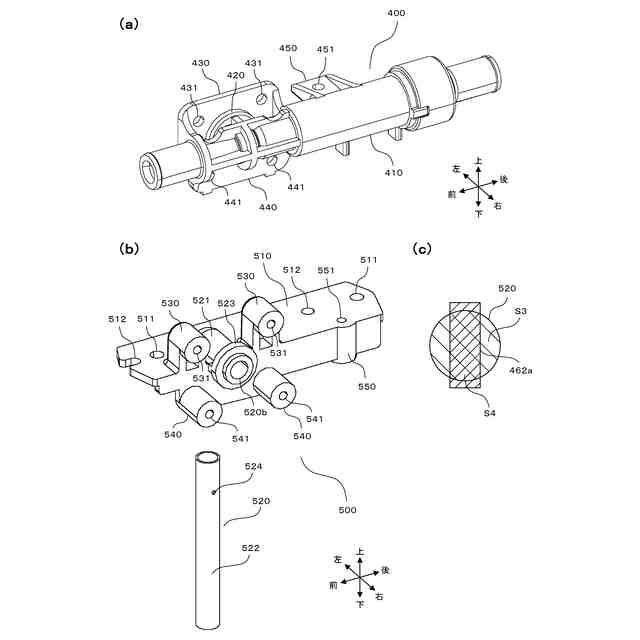

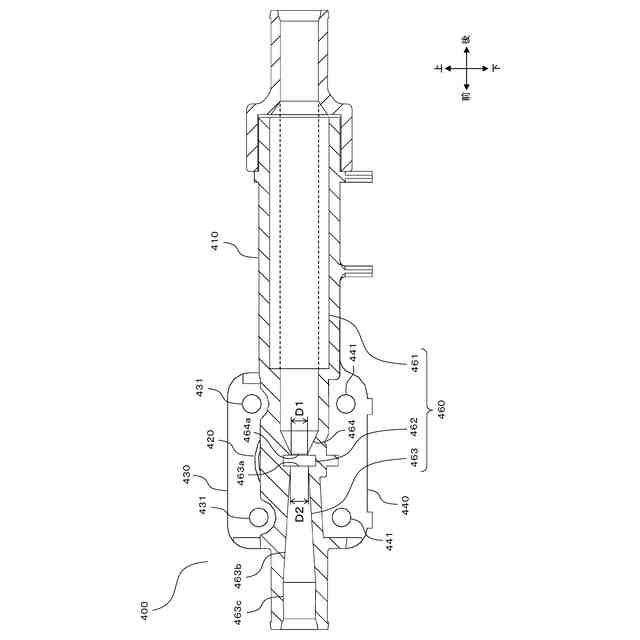

たとえば、泡生成部は、ベンチュリ管を含み、水道栓に繋がる泡生成用給水バルブの開放によりベンチュリ管に供給された水がベンチュリ管を流れるときに生じる負圧により空気と貯液槽内の洗剤液とをベンチュリ管内に取り込み、洗剤液を発泡させて洗剤泡を生成するような構成とすることができる。
【０００９】
本態様に係るドラム式洗濯機によれば、洗い工程での給水工程において、給水バルブが開放されると、第１給水路を水が流れ、当該水により希釈された液体洗剤が、洗剤液として貯液槽に貯められる。そして、泡生成部により貯液槽に貯められた洗剤液から洗剤泡が生成され、生成された洗剤泡が泡放出部からドラム内に放出されて、ドラム内の洗濯物に掛けられる。これにより、給水工程の段階、即ち、洗い工程における早い段階から洗剤泡を洗濯物に接触させることができる。よって、洗い工程において、洗剤泡が洗濯物に長く浸透しやすくなり、洗濯物の洗浄効果が高まりやすくなる。
【００１０】
本態様に係るドラム式洗濯機において、前記給水バルブの開放により、前記水道栓から送られてきた水が前記外槽内へ供給されるために流れる第２給水路を、さらに備えるような構成が採られ得る。この場合、前記第１給水路が、前記第２給水路から分岐し、前記第１給水路には、前記第２給水路を流れる水の一部が流入するような構成が採られ得る。
（【００１１】以降は省略されています）
