公開番号2024089779
公報種別公開特許公報(A)
公開日2024-07-04
出願番号2022205190
出願日2022-12-22
発明の名称歯ブラシ
出願人サンスター株式会社
代理人弁理士法人柳野国際特許事務所
主分類A46B 9/04 20060101AFI20240627BHJP(ブラシ製品)
要約【課題】小臼歯を清掃する際にもヘッドが揺れたり跳ね上がったりせず安定し、清掃性や使用感の良好なコンパクトヘッドの歯ブラシを提供せんとする。

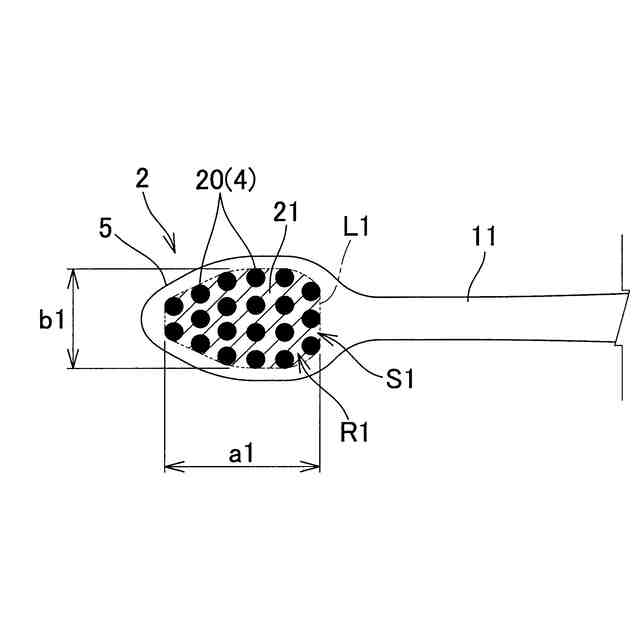

【解決手段】ヘッド部2を毛束4が突出している腹側からみた平面視で、複数配列された植毛穴のうち最も外側に環状に配置される複数の植毛穴20の開口外縁同士を最短距離で結んだ仮想線に囲まれた内側領域R1の面積を植毛面積S1とし、該植毛面積S1が、125mm2未満であり、且つ、植毛面積S1に対する前記複数配列されたすべての植毛穴20の開口総面積の割合が35%以上である。
【選択図】図3
特許請求の範囲【請求項１】
複数の毛束が植設されるヘッド部を有する歯ブラシであって、
前記ヘッド部を前記毛束が突出している腹側からみた平面視で、複数配列された植毛穴のうち最も外側に環状に配置される複数の植毛穴の開口外縁同士を最短距離で結んだ仮想線に囲まれた内側領域の面積を植毛面積とし、
該植毛面積が、１２５ｍｍ
２
未満であり、
且つ、前記植毛面積に対する前記複数配列されたすべての植毛穴の開口総面積の割合が３５％以上であることを特徴とする歯ブラシ。
続きを表示（約 310 文字）【請求項２】
前記内側領域の歯ブラシの軸方向に沿った縦方向の寸法（縦寸法）とこれに直交する左右幅方向の寸法（横寸法）との縦横比（縦寸法／横寸法）が、２未満である、請求項１記載の歯ブラシ。
【請求項３】
前記複数の毛束が、先端が平坦毛切り状で互いに同じ丈である、請求項１又は２記載の歯ブラシ。
【請求項４】
各毛束の毛丈が１２ｍｍ以下である、請求項１又は２記載の歯ブラシ。
【請求項５】
各毛束の毛が先細り形状の毛を含む、請求項１又は２記載の歯ブラシ。
【請求項６】
各毛束の毛が、脂肪族系ポリアミド樹脂である、請求項１又は２記載の歯ブラシ。

発明の詳細な説明【技術分野】
【０００１】

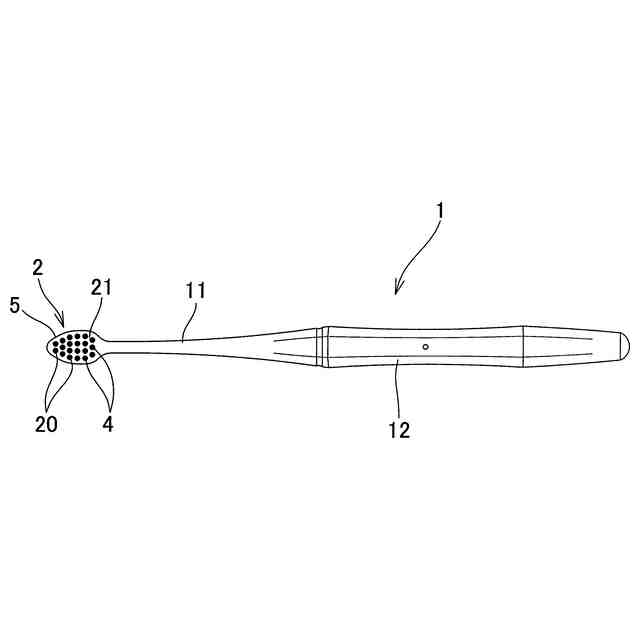

本発明は、毛束が植設されるヘッド部と、該ヘッド部に連設されたハンドル体とを備える歯ブラシに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、通常の大きさ（植毛面積が１２５ｍｍ
２
以上）のヘッドを有する歯ブラシでは、植毛の密度が高すぎると清掃性が低下し、とくに歯間の清掃性が低下することが知られていた（たとえば、特許文献１参照。）。
【０００３】
一方、近年では、奥歯まで届いてしっかり磨けるように、ヘッドが小さいコンパクトヘッドの歯ブラシも提供されている。このようなコンパクトヘッドの歯ブラシは、とくに奥歯（大臼歯）の手前（小臼歯）を清掃する際に、小臼歯は歯列弓の中でも内側に入っており段差があり、当該段差でヘッドが揺れたり跳ね上がったり不安定化しやすく、清掃性や使用感が低下するという課題があった。奥歯である大臼歯の手前の小臼歯は大臼歯の次に虫歯になりやすいとされており、小臼歯も良好に清掃できるコンパクトヘッドの歯ブラシが求められていた。
【先行技術文献】
【特許文献】
【０００４】
実用新案登録第３２０１６１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
そこで、本発明が前述の状況に鑑み、解決しようとするところは、小臼歯を清掃する際にもヘッドが揺れたり跳ね上がったりせず安定し、清掃性や使用感の良好なコンパクトヘッドの歯ブラシを提供する点にある。
【課題を解決するための手段】
【０００６】
本発明者は、かかる現況に鑑み、鋭意検討した結果、コンパクトヘッドの歯ブラシは、通常の歯ブラシに比べ、毛および毛束の総数が少ないため、清掃の際に毛束一束あたりに生じる荷重が大きくなり、これにより毛束が根本から大きく撓んでヘッドが傾きやすくなり、結果、使用感や清掃性が悪化すること、また、このように撓んだ毛束が復元する際、たとえば大臼歯から小臼歯に移動する際の歯面の段差（落差）を通過する際、大きな反発力となってコンパクトで軽いヘッドを跳ね上げるため、ヘッドの姿勢が不安定になるとともに清掃性も悪化することを見出した。そして、更に鋭意検討した結果、当該コンパクトなヘッドの植毛の密度を一定以上に上げることで、上記ヘッドの傾きや跳ね上がりを解消でき、使用感や清掃性を向上できることを見出し、本発明を完成するに至った。
【０００７】
すなわち本発明は、以下の発明を包含する。
（１）毛束が植設されるヘッド部を有する歯ブラシであって、前記ヘッド部を前記毛束が突出している腹側からみた平面視で、複数配列された植毛穴のうち最も外側に環状に配置される複数の植毛穴の開口外縁同士を最短距離で結んだ仮想線に囲まれた内側領域の面積を植毛面積とし、該植毛面積が、１２５ｍｍ
２
未満であり、且つ、前記植毛面積に対する前記複数配列されたすべての植毛穴の開口総面積の割合が３５％以上であることを特徴とする歯ブラシ。
【０００８】
（２）前記内側領域の歯ブラシの軸方向に沿った縦方向の寸法（縦寸法）とこれに直交する左右幅方向の寸法（横寸法）との縦横比（縦寸法／横寸法）が、２未満である、（１）記載の歯ブラシ。
【０００９】
（３）前記複数の毛束が、先端が平坦毛切り状で互いに同じ丈である、（１）又は（２）記載の歯ブラシ。
【００１０】
（４）各毛束の毛丈が１２ｍｍ以下である、（１）～（３）の何れかに記載の歯ブラシ。
（５）各毛束の毛が先細り形状の毛を含む、（１）～（４）の何れかに記載の歯ブラシ。
（６）各毛束の毛が、脂肪族系ポリアミド樹脂である、（１）～（５）の何れかに記載の歯ブラシ。
【発明の効果】
（【００１１】以降は省略されています）
