公開番号2024100191
公報種別公開特許公報(A)
公開日2024-07-26
出願番号2023004005
出願日2023-01-13
発明の名称歯ブラシ
出願人個人
代理人個人,個人,個人
主分類A46B 5/00 20060101AFI20240719BHJP(ブラシ製品)
要約【課題】本発明の目的は、利便性の向上を図った歯ブラシを提供することにある。
【解決手段】
歯ブラシ1は、使用者に把持されるハンドル部2と、ブラシ毛31が植毛されたヘッド部3と、を備え、ハンドル部2が把持された状態で、ヘッド部3が口腔内に挿入されるものであって、ハンドル部2とヘッド部3とを連結する板状の連結部4を有し、連結部4の基端部分4Bおよびハンドル部2は、第1回転軸61を有して回転可能に設けられ、連結部4の先端部分4Fおよびヘッド部3は、第2回転軸71を有して回転可能に設けられ、第1回転軸61および第2回転軸71は、同じ方向に延びて形成され、ハンドル部2およびヘッド部3が直線上に位置する基準状態から第1回転軸61が第1方向に90度回転され、第2回転軸71が第1方向とは逆方向の第2方向に90度回転された第1状態1Aと、基準状態から第2回転軸71が90度回転された第2状態1Bと、に少なくとも変位可能に構成されている。
【選択図】図1
特許請求の範囲【請求項１】
使用者に把持されるハンドル部と、ブラシ毛が植毛されたヘッド部と、を備え、前記ハンドル部が把持された状態で、前記ヘッド部が口腔内に挿入される歯ブラシであって、
前記ハンドル部と前記ヘッド部とを連結する板状の連結部を有し、
前記連結部の基端部分および前記ハンドル部は、第１回転軸を有して回転可能に設けられ、
前記連結部の先端部分および前記ヘッド部は、第２回転軸を有して回転可能に設けられ、
前記第１回転軸および前記第２回転軸は、同じ方向に延びて形成され、
前記ハンドル部および前記ヘッド部が直線上に位置する基準状態から前記第１回転軸が第１方向に９０度回転され、前記第２回転軸が前記第１方向とは逆方向の第２方向に９０度回転された第１状態と、前記基準状態から前記第２回転軸が９０度回転された第２状態と、に少なくとも変位可能に構成されていることを特徴とする歯ブラシ。
続きを表示（約 740 文字）【請求項２】
前記ハンドル部は、前記連結部の基端部分を挟む一対のハンドル板と、前記第１回転軸の両側に設けられた一対の第１ストッパーと、を備え、
前記一対の第１ストッパーのうち一方は、前記第１回転軸が前記基準状態から前記第１方向に９０度回転した第１位置で、前記連結部に当接して前記第１回転軸の回転を停止させ、
前記一対の第１ストッパーのうち他方は、前記第１回転軸が前記基準状態から前記第２方向に９０度回転した第２位置で、前記連結部に当接して前記第１回転軸の回転を停止させるように構成されていることを特徴とする請求項１に記載の歯ブラシ。
【請求項３】
前記ヘッド部は、前記連結部の先端部分を挟む一対のヘッド板と、前記第２回転軸の両側に設けられた一対の第２ストッパーと、を備え、
前記一対の第２ストッパーのうち一方は、前記第２回転軸が前記基準状態から前記第１方向に９０度回転した第３位置で、前記連結部に当接して前記第２回転軸の回転を停止させ、
前記一対の第２ストッパーのうち他方は、前記第２回転軸が前記基準状態から前記第１方向とは反対方向の第２方向に９０度回転した第４位置で、前記連結部に当接して前記第２回転軸の回転を停止させるように構成されていることを特徴とする請求項２に記載の歯ブラシ。
【請求項４】
前記連結部に着脱可能な第３ストッパーを備え、
前記第３ストッパーは、前記基準状態にある状態で、前記連結部に装着され、
前記第３ストッパーは、前記ハンドル部および前記ヘッド部に当接して、前記ハンドル部および前記ヘッド部の前記連結部に対する変位を規制することを特徴とする請求項３に記載の歯ブラシ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、歯ブラシに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、一般に使われる歯ブラシは、棒状に形成されたつまみ部と、ブラシ毛が植毛されたヘッド部と、を有して構成されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１８２１９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に開示された歯ブラシを用いて口腔内の歯を磨く場合において、従来の歯ブラシは、ヘッド部が口腔内に位置した状態で、上下に動かし難い。このため例えば、隣接する大臼歯の間にヘッド部のブラシ毛の先端を押し当て、この状態のまま歯ブラシを上下に小刻みに動かして、大臼歯の間に挟まった汚れを除去することや、大臼歯の付け根にヘッド部のブラシ毛の先端を押し当て、この状態のまま歯ブラシを上下に小刻みに動かすことが特に難しかった。
【０００５】
本発明の目的は、利便性の向上を図った歯ブラシを提供することにある。
【課題を解決するための手段】
【０００６】
上記目的は、以下の本発明によって解決される。
即ち、本発明は、使用者に把持されるハンドル部と、ブラシ毛が植毛されたヘッド部と、を備え、前記ハンドル部が把持された状態で、前記ヘッド部が口腔内に挿入される歯ブラシであって、前記ハンドル部と前記ヘッド部とを連結する板状の連結部を有し、前記連結部の基端部分および前記ハンドル部は、第１回転軸を有して回転可能に設けられ、前記連結部の先端部分および前記ヘッド部は、第２回転軸を有して回転可能に設けられ、前記第１回転軸および前記第２回転軸は、同じ方向に延びて形成され、前記ハンドル部および前記ヘッド部が直線上に位置する基準状態から前記第２回転軸が９０度回転された第１状態と、前記基準状態から前記第１回転軸が第１方向に９０度回転され、前記第２回転軸が前記第１方向と逆方向の第２方向に９０度回転された第２状態と、に少なくとも変位可能に構成されている。
【発明の効果】
【０００７】
本発明によれば、利便性の向上を図ることができる。
【図面の簡単な説明】
【０００８】

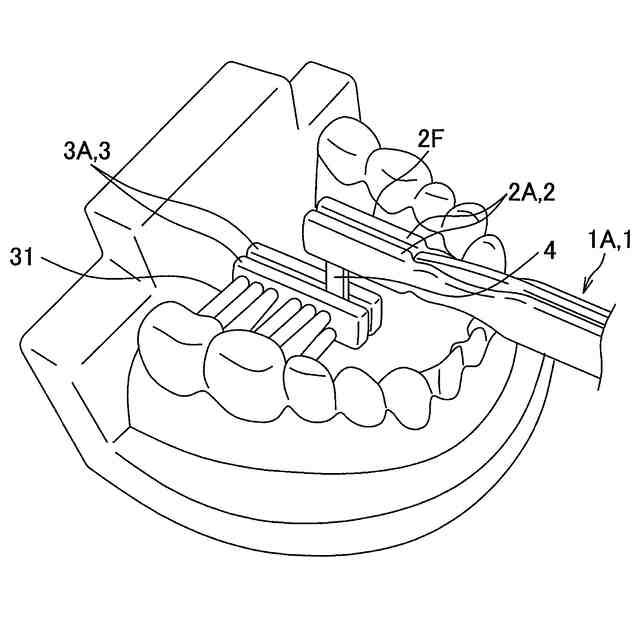

本発明の一実施形態にかかる歯ブラシが第１状態で、口腔内の汚れを除去する様子を示す斜視図である。

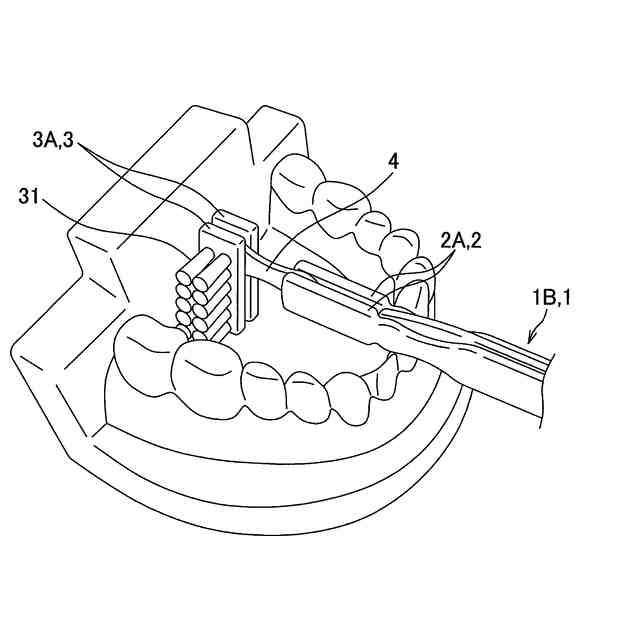

前記歯ブラシが第２状態で、口腔内の汚れを除去する様子を示す斜視図である。

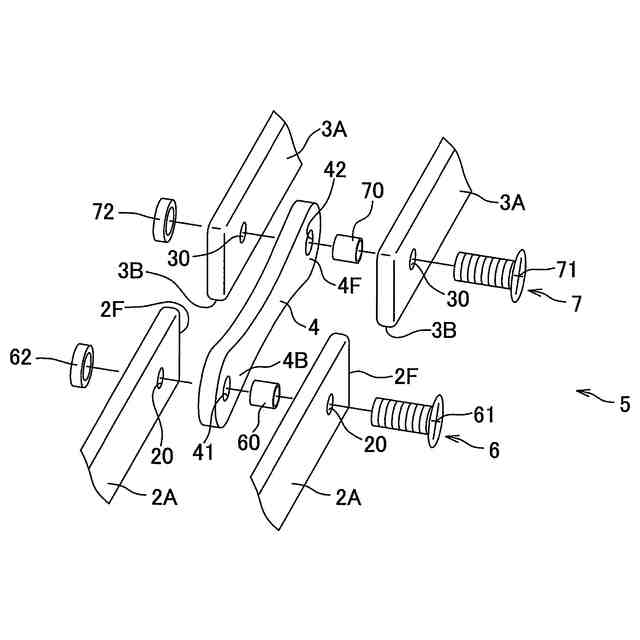

前記歯ブラシを示す分解斜視図である。

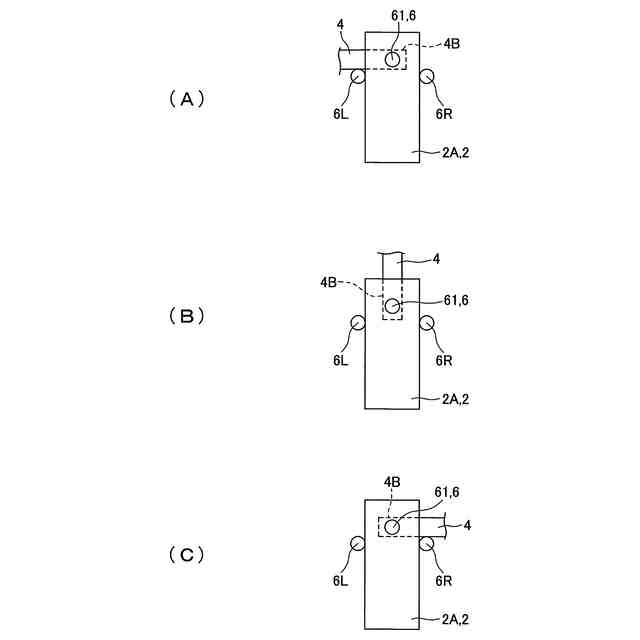

（Ａ）は前記歯ブラシを構成する第１回転軸が第１位置にある状態を示す概念図であり、（Ｂ）は前記第１回転軸が基準状態にある状態を示す概念図であり、（Ｃ）は前記第１回転軸が第２位置にある状態を示す概念図である。

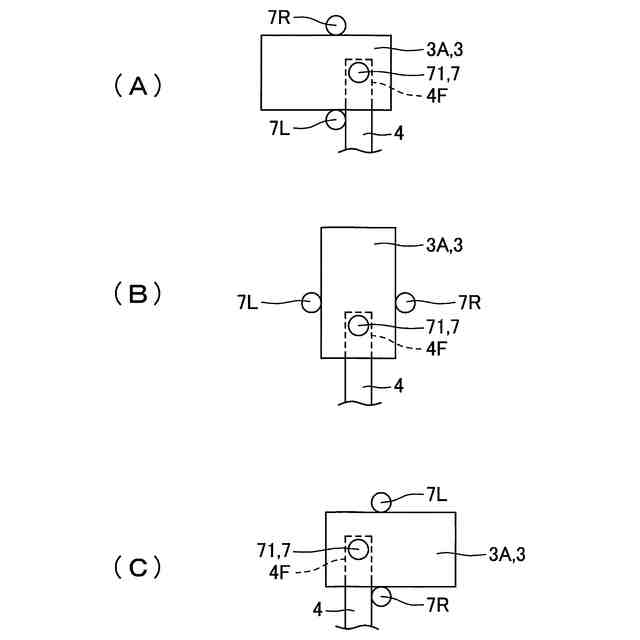

（Ａ）は前記歯ブラシを構成する第２回転軸が第３位置にある状態を示す概念図であり、（Ｂ）は前記第２回転軸が基準状態にある状態を示す概念図であり、（Ｃ）は前記第２回転軸が第４位置にある状態を示す概念図である。

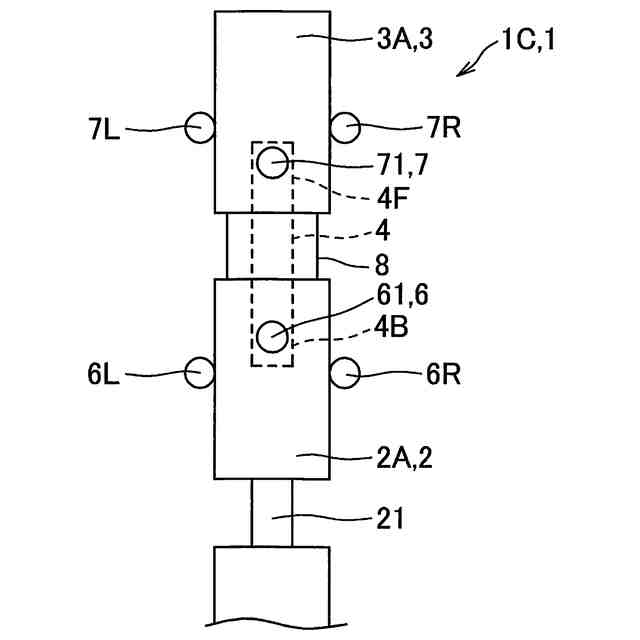

前記歯ブラシの基準状態を示す概念図である。
【発明を実施するための形態】
【０００９】
本発明の一実施形態にかかる歯ブラシ１を図１～６を参照して説明する。
【００１０】
歯ブラシ１は、図１、４、５、６に示すように、使用者に把持される棒状のハンドル部２と、ブラシ毛３１が植毛されたヘッド部３と、ハンドル部２およびヘッド部３を連結する連結部４と、ハンドル部２およびヘッド部３それぞれを回転させる連結機構５と、一対の第１ストッパー６Ｒ、６Ｌ（図４参照）と、一対の第２ストッパー７Ｒ、７Ｌ（図５参照）と、第３ストッパー８（図６参照）と、を備える。また本実施形態では、図６に示すように、ハンドル部２およびヘッド部３が直線上に位置した状態を「基準状態１Ｃ」と記す場合がある。
（【００１１】以降は省略されています）
