公開番号2025078235
公報種別公開特許公報(A)
公開日2025-05-20
出願番号2023190664
出願日2023-11-08
発明の名称歯ブラシ
出願人サンスター株式会社
代理人弁理士法人柳野国際特許事務所
主分類A46B 5/00 20060101AFI20250513BHJP(ブラシ製品)
要約【課題】把持性を高めつつ、重量バランスも良好に保つことができ、磨きやすく、品質や外観も良好に維持でき、コストやプラスチック使用量の増大も防止できるとともに、これらの優れた特徴を有することを使用者にアピールできる歯ブラシを提供せんとする。

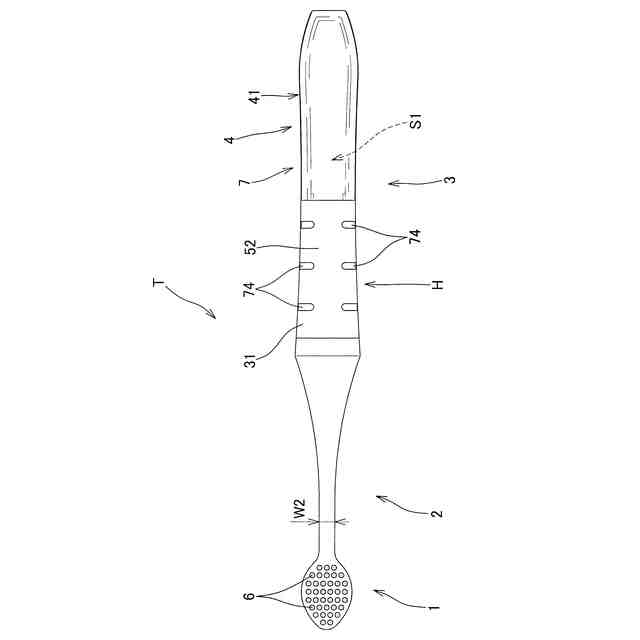

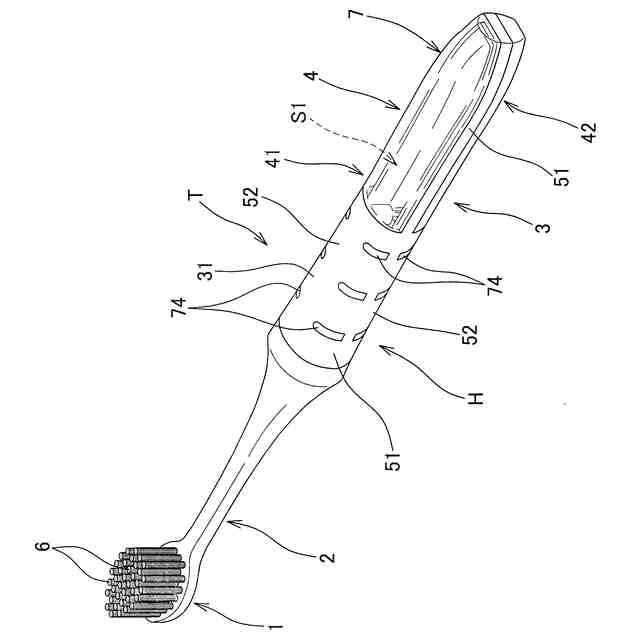

【解決手段】毛束6が植設されるヘッド部1と、内部に空洞部S1を有するハンドル体Hとを備える歯ブラシTであって、前記ハンドル体Hが、前記空洞部S1の内壁を構成する凹部410、420を内面側に有する複数の樹脂成形体41、42を、各凹部410、420の開口を向き合わせた状態に組み合わせてなる光透過性のハンドル基材部4と、該ハンドル基材部4の前記樹脂成形体41、42同士の接合部分を被覆する、二次樹脂またはエラストマーからなる接合被覆部51とを備えたものである。

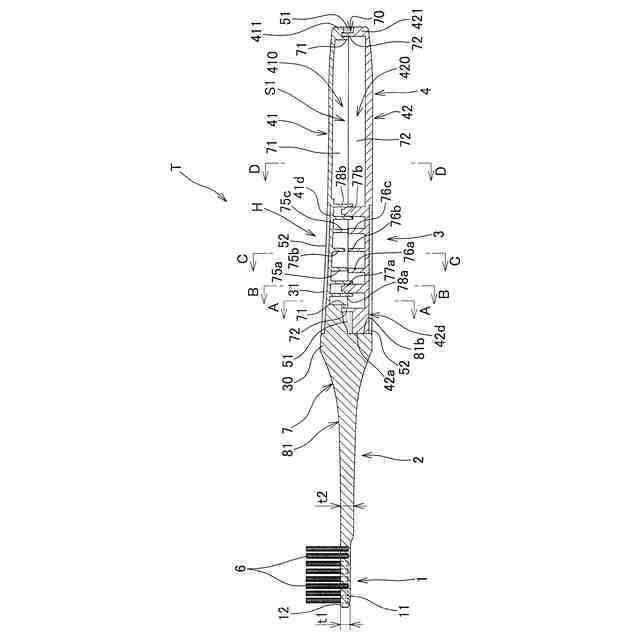

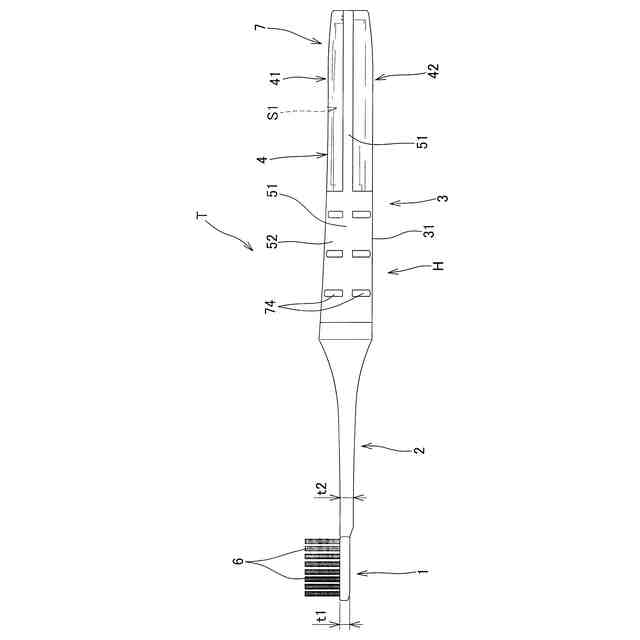

【選択図】図4
特許請求の範囲【請求項１】
毛束が植設されるヘッド部と、内部に空洞部を有するハンドル体とを備える歯ブラシであって、
前記ハンドル体が、

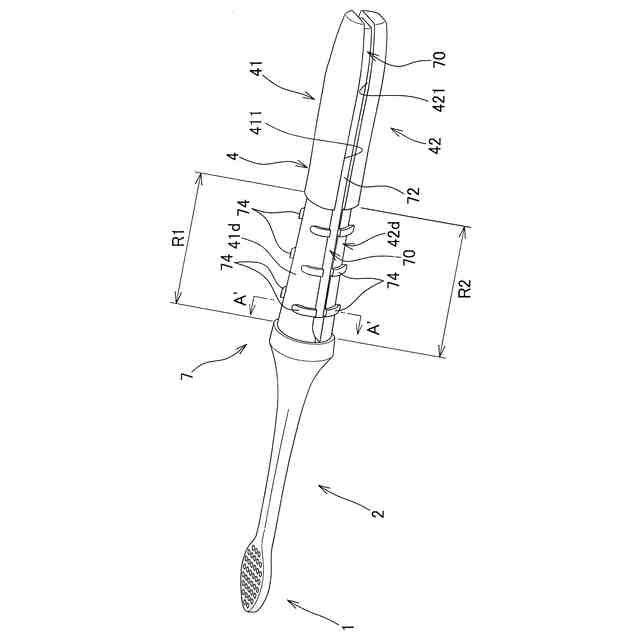

前記空洞部の内壁を構成する凹部を内面側に有する複数の樹脂成形体を、各凹部の開口を向き合わせた状態に組み合わせてなる光透過性のハンドル基材部と、
前記ハンドル基材部の前記樹脂成形体同士の接合部分を被覆する、二次樹脂またはエラストマーからなる接合被覆部とを備えていることを特徴とする歯ブラシ。
続きを表示（約 500 文字）【請求項２】

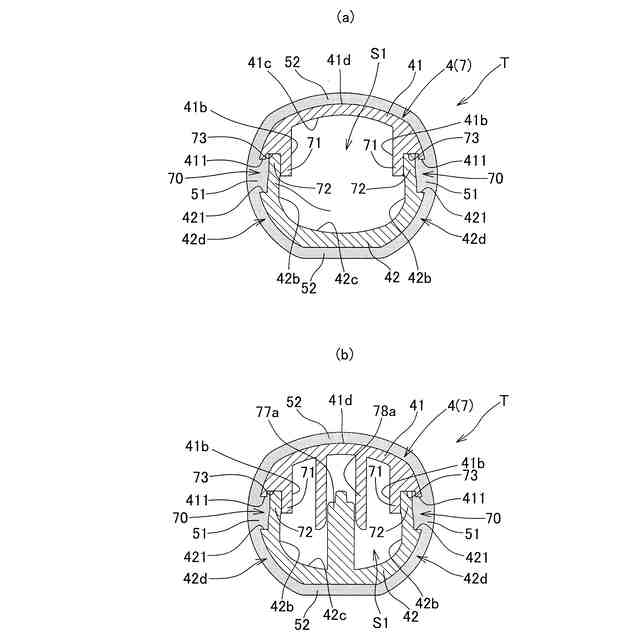

前記樹脂成形体の凹部の底面が、軸方向から見た横断面視で円弧状の曲面である、請求項１記載の歯ブラシ。
【請求項３】

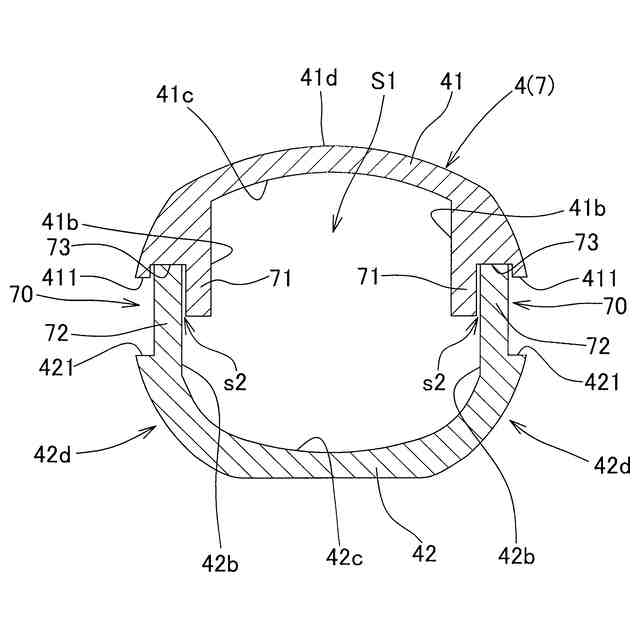

前記樹脂成形体の凹部が、前記円弧状の曲面である底面と、該底面の左右両端から前記開口に向けて延びる平坦な左右側面とから構成されている、請求項２記載の歯ブラシ。
【請求項４】

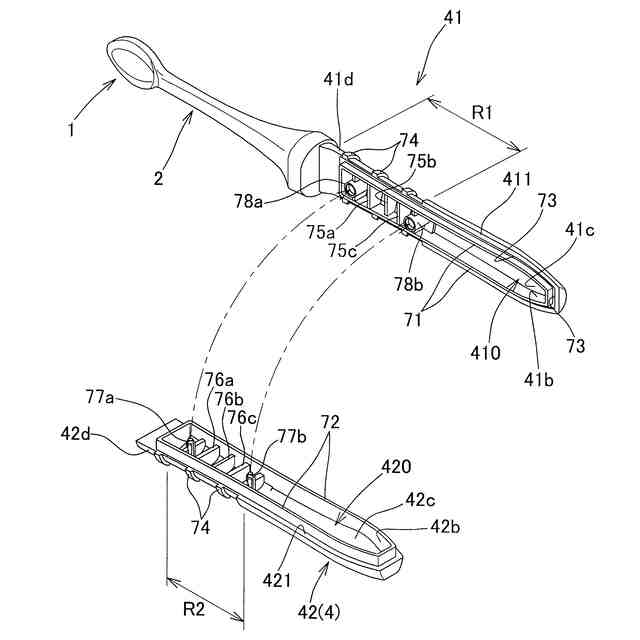

前記樹脂成形体の前記左右側面の開口縁部に、互いに開口が向き合う相手の樹脂成形体の前記左右側面の開口縁部との間で内外に重なるように嵌合して前記接合部分を構成する嵌合片が突設されている、請求項１記載の歯ブラシ。
【請求項５】

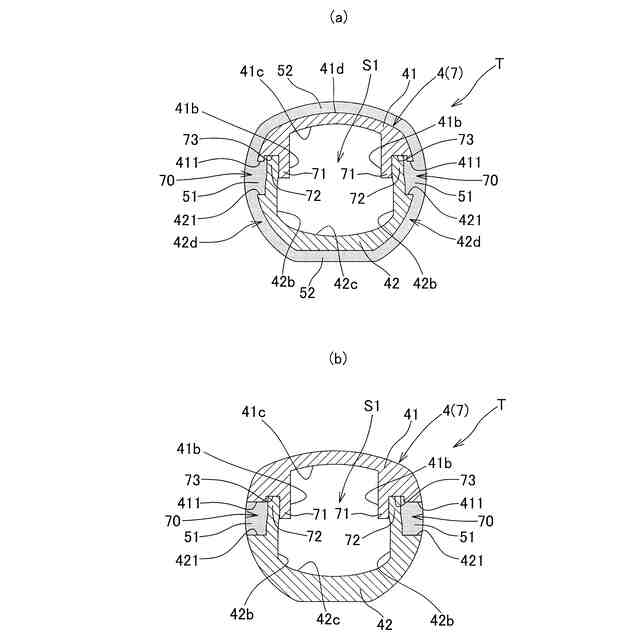

前記ハンドル基材部の外周面における前記接合部分に沿って、前記内外に重なる嵌合片のうち外側の嵌合片を底面とする凹条が設けられ、
前記接合被覆部が、前記凹条内を埋めるように被覆している、請求項４記載の歯ブラシ。
【請求項６】
少なくとも一部の前記樹脂成形体内面側の前記凹部に、縦方向に延びる補強リブが設けられ、該補強リブの表面にハンドル体の外側から見える表示部が形成されている、請求項１記載の歯ブラシ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、毛束が植設されたヘッド部と、該ヘッド部に連設されたハンドル体を備えた歯ブラシに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、歯ブラシのハンドルは、把持性を高めるために厚肉に設計される。特に握力が低下した人には通常よりも太くことが望ましい。しかしながら、特に薄型ヘッドでネック部も細い歯ブラシの場合においては、ヘッド部やネック部が軽い分、重量のバランスがハンドル側に偏る傾向にあり、さらにハンドルを太くすると、重量バランスが過度にハンドル側に偏る。その結果、ヘッド側が不安定になる等により、磨きにくくなるという問題があった。また、ハンドルを太くした分、プラスチックの使用量も多くなる。
【０００３】
これに対し、ハンドル部をブロー成形で構成した歯ブラシも提案されている（例えば、特許文献１、２参照。）。この歯ブラシによれば、ハンドル部に中空部が形成され、重量の増加を抑えつつハンドル外径を大きくして把持性を高めることが可能となる。
【０００４】
しかしながら、上述のようなブロー成形はハンドル部の肉厚のコントロールが難しく、強度その他の品質の維持が難しいという問題がある。このようにハンドル部に中空部を形成する方法としては、他に中空部を形成する分割パーツを樹脂成形したうえ、超音波溶着により接合加工することや、アセンブリによる組立も考えられる。しかし、この場合、接合部を綺麗に仕上げることが難しく、後加工が必要でコストも高くなる。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１５／１３７１８０号パンフレット
特開２０１６－１７９０１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
そこで、本発明が前述の状況に鑑み、解決しようとするところは、把持性を高めつつ、重量バランスも良好に保つことができ、磨きやすく、品質や外観も良好に維持でき、コストやプラスチック使用量の増大も防止できとともに、これらの優れた特徴を有することを使用者にアピールすることができる歯ブラシを提供する点にある。
【課題を解決するための手段】
【０００７】
本発明者はかかる現況に鑑み、鋭意検討した結果、複数の樹脂成形体を組み合わせて中空部を形成することにより、ブロー成形に比べて設定どおりの肉厚を有するハンドル体の基本部分を構成することができ、且つ、その接合部分に二次樹脂またはエラストマーの接合被覆部を設けることで、後加工することなく綺麗な接合部が形成され、コスト増も回避することができ、しかもハンドル体の基本部分に光透過性を持たせることで、上述の優れた特徴を有する歯ブラシであることを使用者にアピールできることを見出し、本発明を完成するに至った。
【０００８】
すなわち本発明は、以下の発明を包含する。
【０００９】
（１）毛束が植設されるヘッド部と、内部に空洞部を有するハンドル体とを備える歯ブラシであって、前記ハンドル体が、前記空洞部の内壁を構成する凹部を内面側に有する複数の樹脂成形体を、各凹部の開口を向き合わせた状態に組み合わせてなる光透過性のハンドル基材部と、前記ハンドル基材部の前記樹脂成形体同士の接合部分を被覆する、二次樹脂またはエラストマーからなる接合被覆部とを備えことを特徴とする歯ブラシ。
【００１０】
（２）前記樹脂成形体の凹部の底面が、軸方向から見た横断面視で円弧状の曲面である、（１）記載の歯ブラシ。
（【００１１】以降は省略されています）
