公開番号2024110852
公報種別公開特許公報(A)
公開日2024-08-16
出願番号2023015702
出願日2023-02-03
発明の名称知覚過敏抑制歯ブラシ
出願人個人
代理人個人
主分類A46B 15/00 20060101AFI20240808BHJP(ブラシ製品)
要約【課題】従来の知覚過敏抑制歯ブラシは、ネック部が安定せず、ブラッシングが行いづらい。ネック部の形状を三角とすることによって、適切なブラッシング圧を維持することが可能な歯ブラシも存在するが、適切なブラッシング圧を超えた場合に使用者に知らせる手段を備えていない
【解決手段】弾性変形をするハンドル部と、前記ハンドル部の上部に位置し、ブラシ部又はネック部を差し込むジョイント部と、を備え、前記ハンドル部の内部には、電源部と、発光部と、DCスイッチ部と、を備え、前記ハンドル部が加圧によって変形した際に、前記DCスイッチ部が押下され、前記発光部に電圧が印加されることによって、前記発光部が発光する知覚過敏抑制歯ブラシによって、ネック部が安定し、適切なブラッシング圧を超えた場合に使用者に知らせる手段を有する知覚過敏抑制歯ブラシを提供する。
【選択図】図4

特許請求の範囲【請求項１】
弾性変形をするハンドル部と、
前記ハンドル部の上部に位置し、ブラシ部又はネック部を差し込むジョイント部と、
を備え、
前記ハンドル部の内部には、
電源部と、
発光部と、
ＤＣスイッチ部と、
を備え、
前記ハンドル部が加圧によって変形した際に、前記ＤＣスイッチ部が押下され、前記発光部に電圧が印加されることによって、前記発光部が発光する、
ことを特徴とする知覚過敏抑制歯ブラシ
続きを表示（約 270 文字）【請求項２】
前記ハンドル部の材質は高分子材料である、
ことを特徴とする請求項１の知覚過敏抑制歯ブラシ
【請求項３】
前記電池部はボタン電池である、
ことを特徴とする請求項１の知覚過敏抑制歯ブラシ
【請求項４】
前記発光部は発光ダイオードである、
ことを特徴とする請求項１の知覚過敏抑制歯ブラシ
【請求項５】
前記ハンドル部が変形し、前記ＤＣスイッチ部が押下される加圧は、２００ｇ重以上
である、
ことを特徴とする知覚過敏抑制歯ブラシ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、歯みがきの時の過大なブラシ圧、いわゆるオーバーブラッシングを知らせる歯ブラシに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
歯の知覚過敏は、歯磨きのやり過ぎが主な原因と考えられる。知覚過敏によって、本来必要のない負担の大きい治療が多く行われている。知覚過敏は、『磨き過ぎ』によって発生し、オーバーブラッシングがトリガー（引き金）になっている。
【０００３】
従来のオーバーブラッシングを知らせる歯ブラシは、例えば非特許文献１に開示されているように、ブラッシングする力がいわゆるブラッシング圧が適切な値（１５０ｇ乃至２００ｇ程度）を超えた場合、ネック部の一部が折れ曲がることによって音を発生させ、ブラッシング圧が強すぎることを知らせる構造となっている。
【先行技術文献】
【特許文献】
【０００４】
ライオン株式会社製クリニカＰＲＯ歯ブラシ（ｈｔｔｐｓ：／／ｃｌｉｎｉｃａ．ｌｉｏｎ．ｃｏ．ｊｐ／ｐｒｏｄｕｃｔ／ｐｒｏ＿ｂｒｕｓｈ．ｈｔｍ）
【０００５】
特開２０１８－０２３４３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、非特許文献１に記載されているような歯ブラシは、ネック部が安定せず、ブラッシングが行いづらい。また特許文献１のように、ネック部の形状を三角とすることによって、適切なブラッシング圧を維持することが可能な歯ブラシも存在するが、適切なブラッシング圧を超えた場合に使用者に知らせる手段を備えていない。
【課題を解決するための手段】
【０００７】
前記課題を解決するために、請求項１の発明は、弾性変形をするハンドル部と、前記ハンドル部の上部に位置し、ブラシ部又はネック部を差し込むジョイント部と、を備え、前記ハンドル部の内部には、電源部と、発光部と、ＤＣスイッチ部と、を備え、前記ハンドル部が加圧によって変形した際に、前記ＤＣスイッチ部が押下され、前記発光部に電圧が印加されることによって、前記発光部が発光する、ことを特徴としている。
【発明の効果】
【０００８】
本発明によれば、ネック部が安定している歯ブラシでありながら、適切なブラッシング圧を超えた場合、使用者へ確実に知らせることが可能となる。
【図面の簡単な説明】
【０００９】
本発明の実施形態に係る折り畳み知覚過敏抑制歯ブラシ１を開いた正面図である。
本発明の実施形態に係る知覚過敏抑制歯ブラシ１のハンドル部１１を加圧して発光させた図である。
本発明の実施形態に係る知覚過敏抑制歯ブラシ１のブラシ部１３又はネック部１２を取り外した図である。

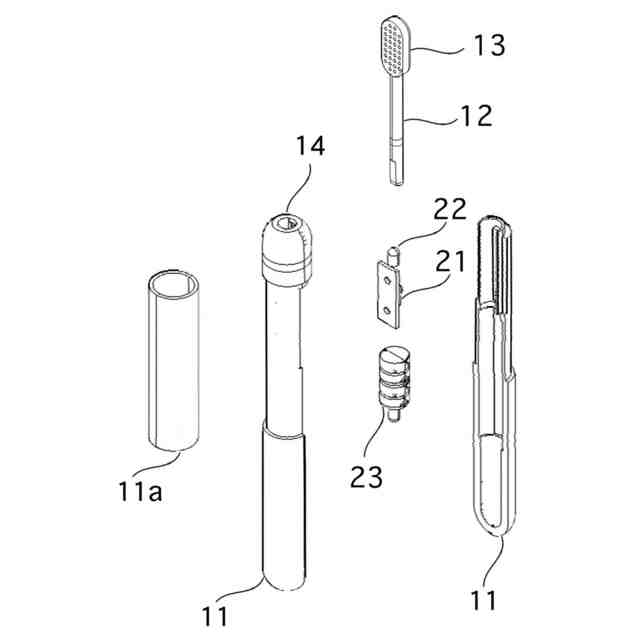

本発明の実施形態に係る知覚過敏抑制歯ブラシ１の分解図である。

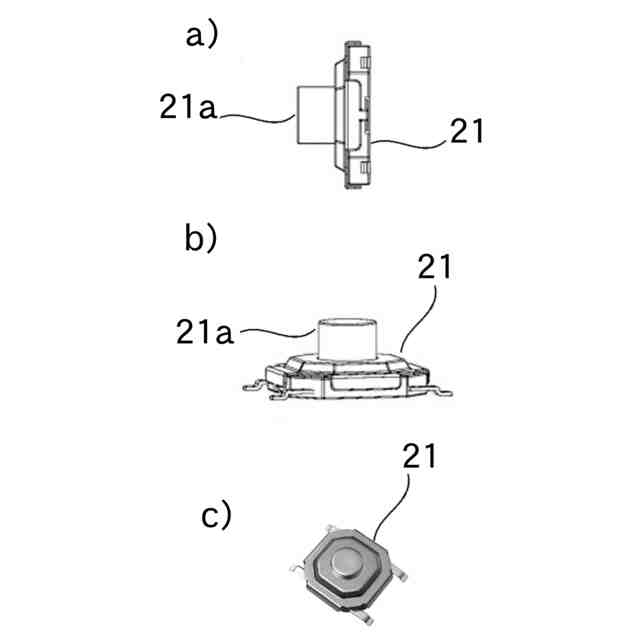

本発明の実施形態に係る知覚過敏抑制歯ブラシ１のＤＣスイッチ部２１の一例の図である。

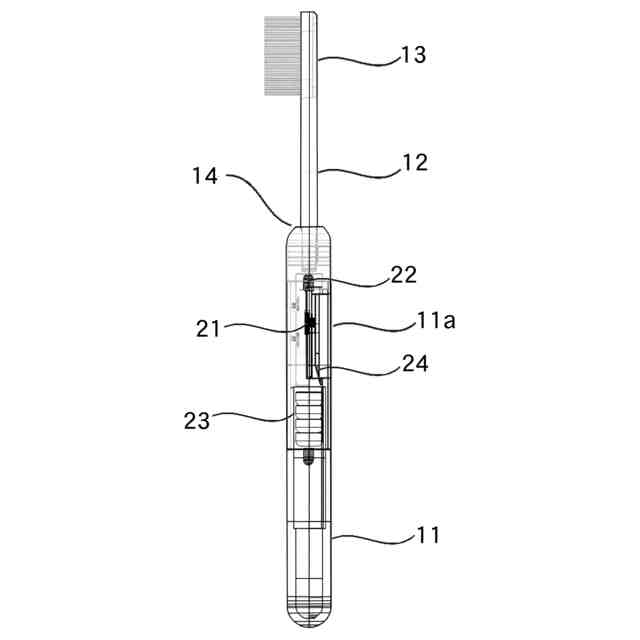

本発明の実施形態に係る知覚過敏抑制歯ブラシ１の内部構造の一例の図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照しながら本発明の実施の形態について説明する。以下の実施の形態は、本発明を説明するための例示であり、本発明をその実施の形態のみに限定する趣旨ではない。また、本発明は、その要旨を逸脱しない限り、様々な変形が可能である。さらに、各図面において同一の構成要素に対しては可能な限り同一の符号を付し、重複する説明は省略する。
（【００１１】以降は省略されています）
