公開番号2024157650
公報種別公開特許公報(A)
公開日2024-11-08
出願番号2023072120
出願日2023-04-26
発明の名称ブラシ体及びその製造方法
出願人槌屋ティスコ株式会社
代理人個人
主分類A46B 3/06 20060101AFI20241031BHJP(ブラシ製品)
要約【課題】ブラシ糸の抜けを抑制することができるとともに、被清掃体へダメージを与えることなく高い埃除去効果を得ることができるブラシ体及びその製造方法を提供する。
【解決手段】複数本のブラシ糸が互いに隣接するように並列に配置されたうえ、各ブラシ糸の基端部が相互に接合されて得られた帯状ブラシ材を用いることによって形成されるブラシ体であって、帯状ブラシ材は、複数本のブラシ糸が基端部から先端部へ向かって延びる高さ方向、複数本のブラシ糸の並び方向、高さ方向及び並び方向にそれぞれ交差する厚み方向を有し、並び方向において所定の長さに裁断された帯状ブラシ材が裁断端部が折り返し部の内側になるように厚み方向に巻き重ねて積層され、さらに重なった基端部が接合されて形成される。

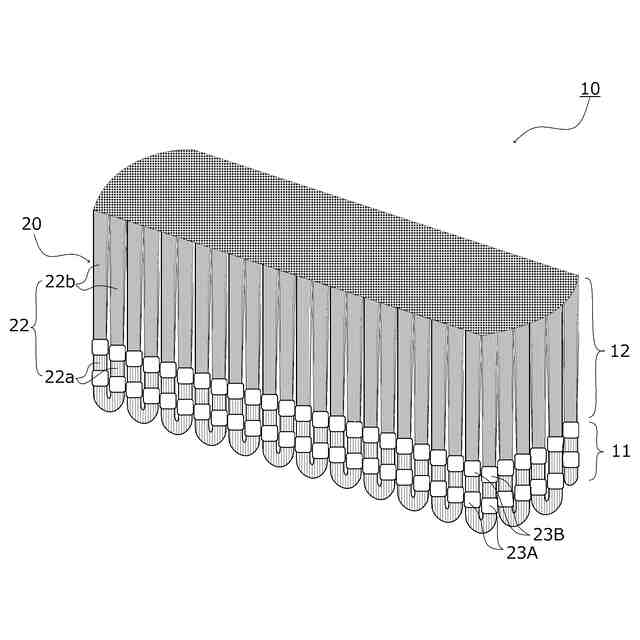

【選択図】図2
特許請求の範囲【請求項１】
複数本のブラシ糸が互いに隣接するように並列に配置されたうえ、各ブラシ糸の基端部が相互に接合されて得られた帯状ブラシ材を用いることによって形成されるブラシ体であって、
前記帯状ブラシ材は、前記複数本のブラシ糸が基端部から先端部へ向かって延びる高さ方向、前記複数本のブラシ糸の並び方向、前記高さ方向及び前記並び方向にそれぞれ交差する厚み方向を有し、
前記並び方向において所定の長さに裁断された前記帯状ブラシ材が裁断端部が巻き重ねの内側になるように前記厚み方向に巻き重ねて積層され、さらに重なった前記基端部が接合されて形成される、
ことを特徴とするブラシ体。
続きを表示（約 660 文字）【請求項２】
前記ブラシ糸は、隣接する一対が互いの基端で繋がることにより一体化され、前記基端部において熱融着糸が前記ブラシ糸に絡むように編み込まれている、
ことを特徴とする請求項１に記載のブラシ体。
【請求項３】
前記ブラシ糸は、単糸繊度６デニール以上、毛羽の高さが３０ｍｍ以上である、
ことを特徴とする請求項２に記載のブラシ体。
【請求項４】
前記ブラシ糸は、前記ブラシ糸を形成する繊維の比抵抗が１０
５
Ω・ｃｍ以下である、
ことを特徴とする請求項１ないし３のいずれか１項に記載のブラシ体。
【請求項５】
複数本のブラシ糸を互いに隣接するように並列に配置したうえ、各ブラシ糸の基端部を相互に接合して帯状ブラシ材を形成した後、前記複数本のブラシ糸が基端部から先端部へ向かって延びる高さ方向と、前記複数本のブラシ糸の並び方向とにそれぞれ交差する方向を前記帯状ブラシ材の厚み方向とし、前記帯状ブラシ材を前記並び方向において所定の長さに裁断し、裁断された前記帯状ブラシ材が裁断端部が巻き重ねの内側になるように前記厚み方向に巻き重ねて積層し、さらに重なった前記基端部を相互に接合する、
ことを特徴とするブラシ体の製造方法。
【請求項６】
重なった前記基端部の全体を加熱及び加圧して前記基端部を相互に接合するとともに前記裁断端部を融着させる、
ことを特徴とする請求項５に記載のブラシ体の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ブラシ体及びその製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
複数本のブラシ糸が互いに隣接するように並列に配置されたうえ、各ブラシ糸の基端部が相互に接合されて得られた帯状ブラシ材を用いることによって形成されるブラシ体であって、複数本のブラシ糸が基端部から先端部へ向かってそれぞれ延びる方向と、複数本のブラシ糸の並び方向との２つの方向にそれぞれ交差する方向を、帯状ブラシ材における厚み方向として、帯状ブラシ材が厚み方向に複数積層され、さらに隣接する帯状ブラシ材同士が接合されて形成されるブラシ体が知られている（特許文献１）。
【０００３】
ワークを洗浄または研磨する工業用ブラシにおいて、並べられたブラシ毛に対して直角方向に合成樹脂製線材により織込みまたは編込まれた所定の幅からなる少なくとも一つの連結部を備えたブラシ毛集合体と、ブラシ毛集合体から所望の形状にしたブラシからなる工業用ブラシも知られている（特許文献２）。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－２９６４９６号公報
特開２００８－１１３９４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、ブラシ糸の抜けを抑制することができるとともに、被清掃体へダメージを与えることなく高い埃除去効果を得ることができるブラシ体及びその製造方法を提供する。
【課題を解決するための手段】
【０００６】
前記課題を解決するために、請求項１に記載のブラシ体は、
複数本のブラシ糸が互いに隣接するように並列に配置されたうえ、各ブラシ糸の基端部が相互に接合されて得られた帯状ブラシ材を用いることによって形成されるブラシ体であって、
前記帯状ブラシ材は、前記複数本のブラシ糸が基端部から先端部へ向かって延びる高さ方向、前記複数本のブラシ糸の並び方向、前記高さ方向及び前記並び方向にそれぞれ交差する厚み方向を有し、
前記並び方向において所定の長さに裁断された前記帯状ブラシ材が裁断端部が巻き重ねの内側になるように前記厚み方向に巻き重ねて積層され、さらに重なった前記基端部が接合されて形成される、
ことを特徴とする。
【０００７】
請求項２に記載の発明は、請求項１に記載のブラシ体において、

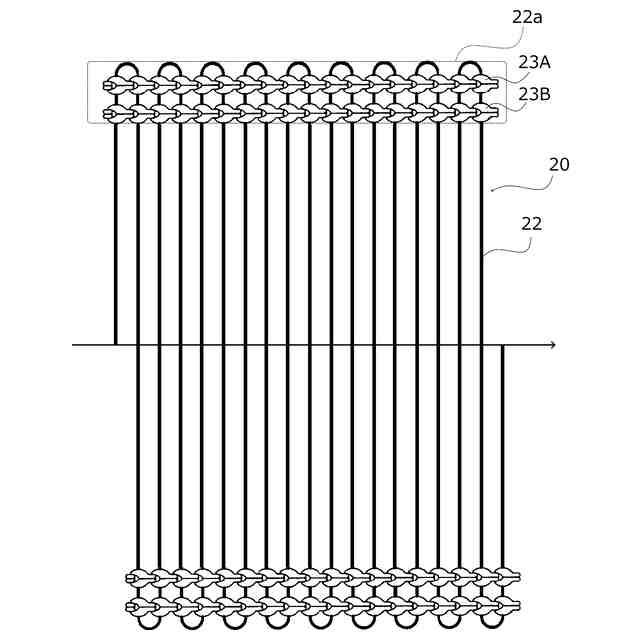

前記ブラシ糸は、隣接する一対が互いの基端で繋がることにより一体化され、前記基端部において熱融着糸が前記ブラシ糸に絡むように編み込まれている、
ことを特徴とする。
【０００８】
請求項３に記載の発明は、請求項２に記載のブラシ体において、
前記ブラシ糸は、単糸繊度６デニール以上、毛羽の高さが３０ｍｍ以上である、
ことを特徴とする。
【０００９】
請求項４に記載の発明は、請求項１ないし３のいずれか１項に記載のブラシ体において、
前記ブラシ糸は、前記ブラシ糸を形成する繊維の比抵抗が１０
５
Ω・ｃｍ以下である、
ことを特徴とする。
【００１０】
前記課題を解決するために、請求項５に記載のブラシ体の製造方法は、

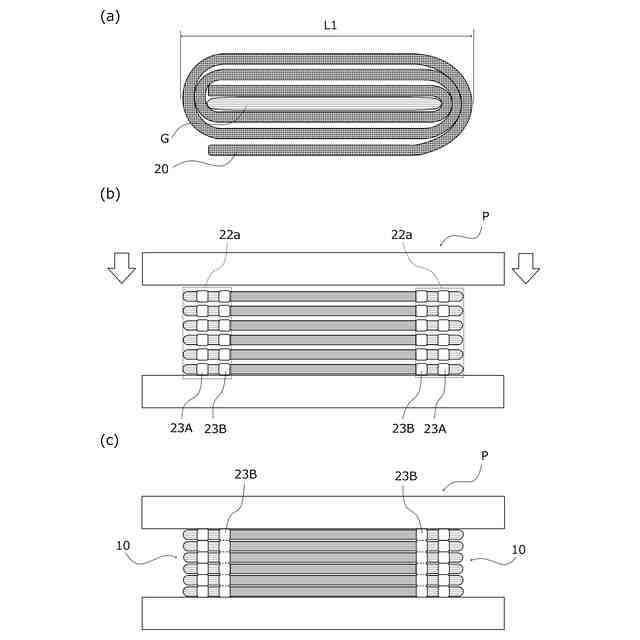

複数本のブラシ糸を互いに隣接するように並列に配置したうえ、各ブラシ糸の基端部を相互に接合して帯状ブラシ材を形成した後、前記複数本のブラシ糸が基端部から先端部へ向かって延びる高さ方向と、前記複数本のブラシ糸の並び方向とにそれぞれ交差する方向を前記帯状ブラシ材の厚み方向とし、前記帯状ブラシ材を前記並び方向において所定の長さに裁断し、裁断された前記帯状ブラシ材が裁断端部が巻き重ねの内側になるように前記厚み方向に巻き重ねて積層し、さらに重なった前記基端部を相互に接合する、
ことを特徴とする。
（【００１１】以降は省略されています）
