特許ウォッチ

公開番号2025065856
公報種別公開特許公報(A)
公開日2025-04-22
出願番号2023175344
出願日2023-10-10
発明の名称歯ブラシ
出願人エビス株式会社
代理人個人,個人
主分類A46D 1/00 20060101AFI20250415BHJP(ブラシ製品)
要約【課題】ポリトリメチレンテレフタレートを主成分とする合成樹脂製のフィラメントを用いた歯ブラシにおいて、十分な歯垢除去力を得られるものとする。

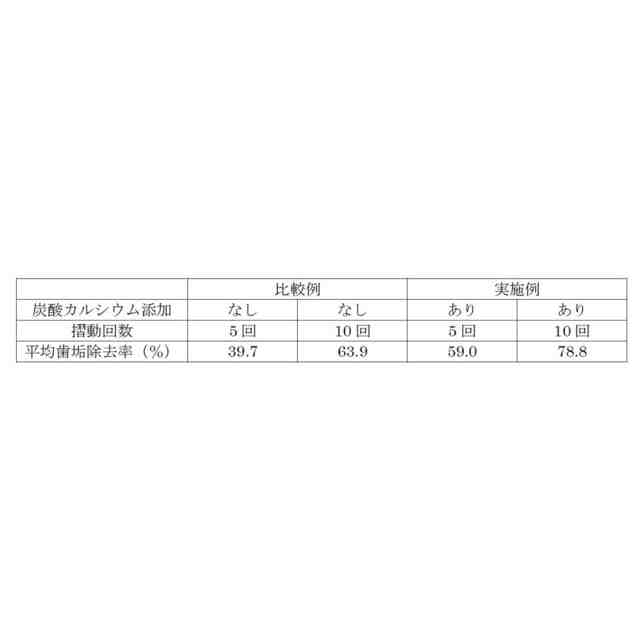

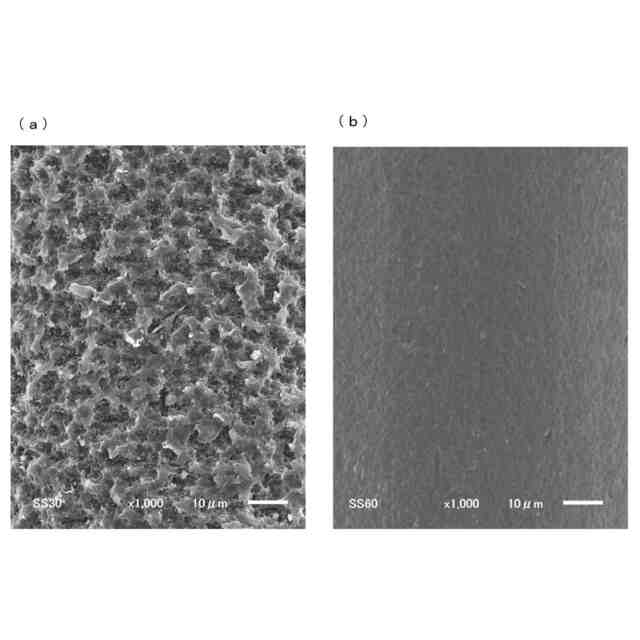

【解決手段】歯ブラシ1は、ポリトリメチレンテレフタレートを主成分とする合成樹脂製のフィラメント10を用いたものであり、フィラメント10を構成する合成樹脂に、炭酸カルシウムが含有されている。この構成によれば、フィラメント10を構成する合成樹脂に炭酸カルシウムを含有させ、これを化学処理することで、フィラメント表面に微細孔が形成される。その結果、フィラメント10が歯面と接触するときの摩擦係数が高くなり、高い歯垢除去力を得ることができる。
【選択図】なし

特許請求の範囲【請求項１】

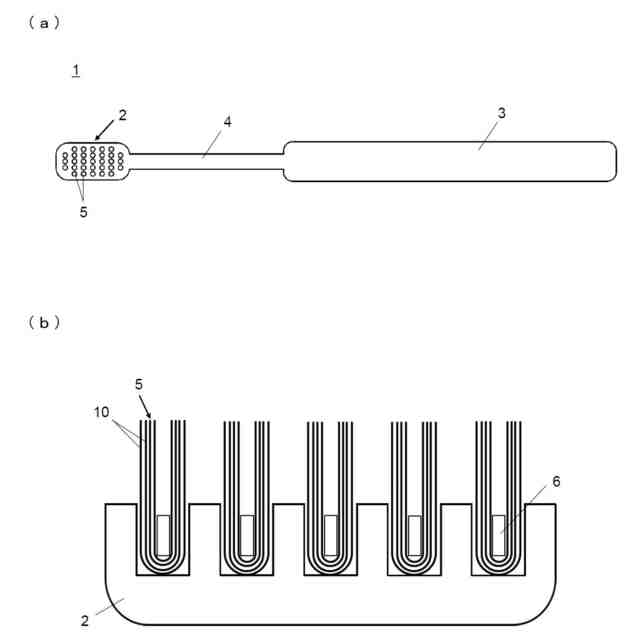

植毛面に複数の植毛穴が設けられたヘッド部を備え、ポリトリメチレンテレフタレートを主成分とする合成樹脂製のフィラメントの毛束が前記植毛穴に植設された歯ブラシであって、
前記フィラメントを構成する合成樹脂に、炭酸カルシウムが含有されていることを特徴とする歯ブラシ。
続きを表示（約 310 文字）【請求項２】

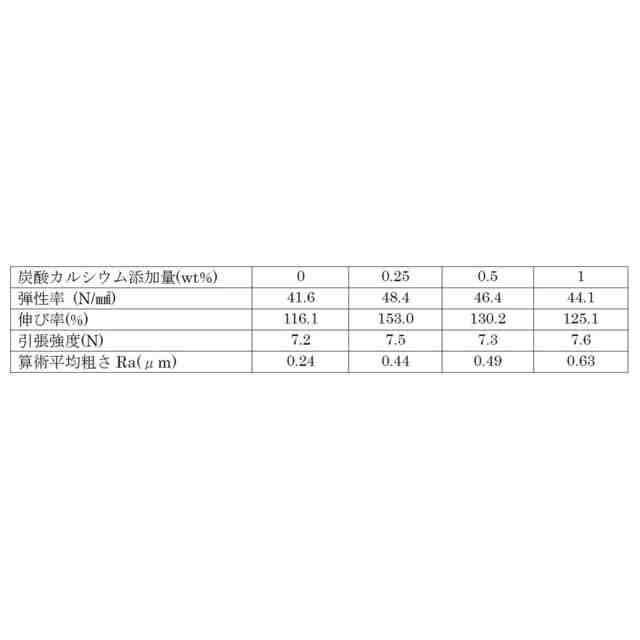

前記炭酸カルシウムは、前記フィラメントを構成する合成樹脂に対して、０．２～０．５％の濃度で添加されていることを特徴とする請求項１に記載の歯ブラシ。
【請求項３】
前記フィラメントは、アルカリ剤を含む薬液に浸漬する化学処理によって形成される凹凸を有することを特徴とする請求項１又は請求項２に記載の歯ブラシ。
【請求項４】

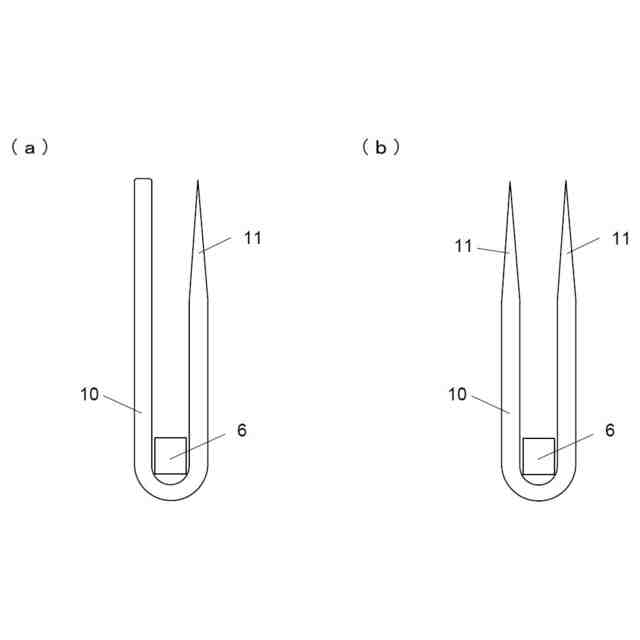

前記フィラメントは、先端に向かって断面積が減少するテーパー形状部を有することを特徴とする請求項３に記載の歯ブラシ。
【請求項５】
前記テーパー形状部の算術平均表面粗さＲａが０．４～０．６μｍであることを特徴とする請求項４に記載の歯ブラシ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリトリメチレンテレフタレートを主成分とする合成樹脂製のフィラメントを用いた歯ブラシに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来から、歯ブラシの毛材には、合成樹脂製のフィラメントが用いられている。また、フィラメントを構成する合成樹脂としては、例えば、ポリアミド系樹脂（６－１０ナイロン、１０－１０ナイロン等）やポリエステル系樹脂（ブチレンテレフタレート（ＰＢＴ）等）が広く使用されている。
【０００３】
ポリアミド系樹脂の６－１０ナイロン、１０－１０ナイロンは、アミド合成に使用されるセバシン酸が、トウゴマから採取できる工業用ヒマシ油を化学的処理して得られるモノマーであることから、植物由来成分を使用した環境配慮素材として知られている。近年の企業活動には、持続可能な開発目標（ＳＤＧｓ：ＳｕｓｔａｉｎａｂｌｅＤｅｖｅｌｏｐｍｅｎｔＧｏａｌｓ）を考慮した製品製造が求められており、環境配慮素材の使用は製品に対する付加価値の向上に寄与する。
【０００４】
しかし、フィラメントに、先端に向かって断面積が減少するテーパー形状部を形成しようとする場合、６－１０ナイロン、１０－１０ナイロンは、耐アルカリ性が高く、加水分解され難いので、テーパー形状部を、アルカリ剤を含む薬液に浸漬する化学処理（ケミカルテーパー処理）によって形成することが難しかった。なお、テーパー形状部は、機械的に毛先を研磨する機械加工処理（メカニカルテーパー処理）で形成することもできるが、メカニカルテーパー処理では、毛先バリの安全性担保の作業負担や、研磨粉の集塵設備を設ける必要がある等の理由により、製造コストが増加する虞がある。
【０００５】
一方、ポリエステル系樹脂のＰＢＴは、ポリエステルの加水分解による化学処理を施すことで、フィラメントにテーパー形状部を形成することができる。しかしながら、ＰＢＴは、植物由来成分を原料としておらず、製品において環境配慮素材の使用を謳うことができない。
【０００６】
これに対して、ポリエステル系樹脂のポリトリメチレンテレフタレート（ＰＴＴ）は、１，３－プロパンジオール（１，３－ＰＯＤ）と、テレフタル酸（又はテレフタル酸ジメチル）とを原料に生成され、１，３－ＰＯＤはトウモロコシから高収率で製造することができるので、一部ではあるが植物由来成分を使用した環境配慮素材である。また、ＰＴＴは、ポリエステル系樹脂なので、化学処理でテーパー形状部を形成することができる。そのため、ＰＴＴは、歯ブラシのフィラメントを構成する合成樹脂の原料として注目されている（例えば、特許文献１、２参照）。
【先行技術文献】
【特許文献】
【０００７】
特開２０１７－１１８９３９号公報
特開２０１７－１４０１３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、ＰＴＴは、奇数のメチレン基（Ｃ３）から由来する特異な結晶構造を有しており、結晶内でＰＴＴ分子が緩やかな螺旋状に配列されることに起因して、ＰＴＴから構成される繊維は、柔軟性が高く、弾性率が低くなる。そのため、ＰＴＴを主成分とした合成樹脂でフィラメントを構成した場合、歯ブラシの毛腰が柔らかく、歯垢除去力が低くなってしまう虞がある。しかも、フィラメントにテーパー形状部を形成した場合には、毛腰が更に柔らかくなり、歯垢除去力が低下する。
【０００９】
本発明は、上記課題を解決するものであって、ポリトリメチレンテレフタレートを主成分とする合成樹脂製のフィラメントを用い、十分な歯垢除去力を得られる歯ブラシを提供することを目的とする。
【課題を解決するための手段】
【００１０】
上記課題を解決するため、本発明は、植毛面に複数の植毛穴が設けられたヘッド部を備え、ポリトリメチレンテレフタレートを主成分とする合成樹脂製のフィラメントの毛束が前記植毛穴に植設された歯ブラシであって、前記フィラメントを構成する合成樹脂に、炭酸カルシウムが含有されていることを特徴とする。
（【００１１】以降は省略されています）

関連特許
