公開番号2024091151
公報種別公開特許公報(A)
公開日2024-07-04
出願番号2022207642
出願日2022-12-23
発明の名称歯ブラシ
出願人サンスター株式会社
代理人弁理士法人柳野国際特許事務所
主分類A46B 9/04 20060101AFI20240627BHJP(ブラシ製品)
要約【課題】従来のコンパクトなブラシ部よりも大きいブラシ部を有する歯ブラシにおいて、歯茎への柔らかい当たり心地を有すると同時に、プラーク除去効果及びステイン除去性能の両方を実用上満足のいくレベルで実現すること。
【解決手段】複数の毛束が植毛台に植設されたブラシ部を有する歯ブラシであって、ブラシ部の大きさが、前記歯ブラシの長手方向に直交する方向に植設されている複数の毛束の最大幅である植毛幅(X)が12mm以上で、前記歯ブラシの長手方向に植設されている複数の毛束の最大幅である植毛長さ(Y)と前記植毛幅(X)との比(X/Y)が0.5～1.0であり、前記植毛台の長手方向の中央部に設けられた所定の第1毛束群と、前記植毛台の長手方向の先端側に、前記第1毛束群に隣接して設けられた所定の第2毛束群と、前記植毛台の長手方向の基端側に、前記第1毛束群に隣接して設けられた所定の第3毛束群とを有する歯ブラシ。

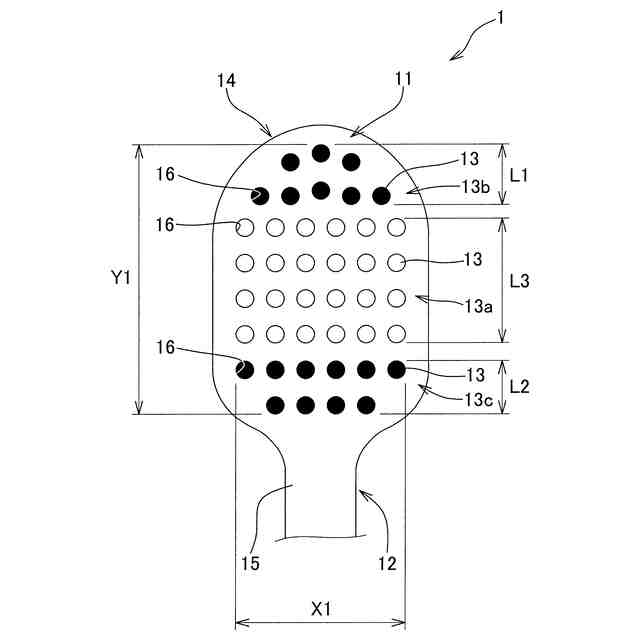

【選択図】図1
特許請求の範囲【請求項１】
複数の毛束が植毛台に植設されたブラシ部を有する歯ブラシであって、
ブラシ部の大きさが、前記歯ブラシの長手方向に直交する方向に植設されている複数の毛束の最大幅である植毛幅（Ｘ）が１２ｍｍ以上で、前記歯ブラシの長手方向に植設されている複数の毛束の最大幅である植毛長さ（Ｙ）と前記植毛幅（Ｘ）との比（Ｘ／Ｙ）が０．５～１．０であり、
前記植毛台の長手方向の中央部に設けられた第１毛束群と、
前記植毛台の長手方向の先端側に、前記第１毛束群に隣接して設けられた第２毛束群と、
前記植毛台の長手方向の基端側に、前記第１毛束群に隣接して設けられた第３毛束群とを有し、
前記第１毛束群では、毛束を構成する主なフィラメントとして、エラストマーを少なくとも表面の一部に含むフィラメントを含み、
前記第２及び３毛束群では、毛束を構成するフィラメントして、毛束の自由端となる側の先端部に長手方向に沿って複数に分割された分岐毛部を有するフィラメントである歯ブラシ。
続きを表示（約 560 文字）【請求項２】
前記第１毛束群の毛束を構成するフィラメントがエラストマーを少なくとも表面の一部に含むフィラメントであり、前記第２及び３毛束群の毛束を構成するフィラメントが前記分岐毛部を有するフィラメントである請求項１記載の歯ブラシ。
【請求項３】
前記第１毛束群が植毛される前記植毛台に設けられた植毛孔の合計面積が、前記第１～３毛束群が植毛される前記植毛台に設けられた植毛孔の合計面積の２５～８５％である、又は、前記第１毛束群の毛束の数が、前記第１～３毛束群の毛束の合計数の２５～８５％である、請求項１又は２に記載の歯ブラシ。
【請求項４】
前記第２毛束群の先端側の最も端に位置する毛束の先端位置と、前記第３毛束群の基端側の最も端に位置する毛束の基端位置との間の長手方向の平行距離において、
前記第２毛束群は、前記先端位置から前記平行距離の１０～４５％の範囲に設けられ、前記第３毛束群は、前記基端位置から前記平行距離の５～４０％の範囲に設けられる、請求項１又は２に記載の歯ブラシ。
【請求項５】
前記第１毛束群の毛束を構成するフィラメントが、芯部と該芯部を被覆する鞘部とを有する芯鞘構造を有し、前記鞘部が前記エラストマーを含む請求項１又は２に記載の歯ブラシ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、歯ブラシに関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
歯ブラシによるプラークコントロールは、歯面へのプラークの堆積を制御する効果的な方法であると考えられている。プラーク除去効果に影響を与える因子としては、ブラッシング方法、意欲、器用さ、歯ブラシの種類などが考えられる。このうち、ブラッシング方法に関して、プラーク除去効果が高く、歯面や歯肉に対して為害作用が少ないとされるスクラビング法が推奨されている。このスクラビング法に適した歯ブラシとして、毛束配列３～４列程度の平切、植毛部の長さ２５ｍｍ前後、毛束高さ１０ｍｍ前後の比較的コンパクトなブラシ部の歯ブラシが、一連の実験の結果に基づき提案され、このような仕様に準じた製品が広く市販されている。
【０００３】
しかし、スクラビング法では、プラーク除去効果を得るために歯ブラシを小刻みに動かす必要があるが、そのような動作をすることが苦手な人等は少なくない。また、ブラシ部が小さい歯ブラシでは口腔内全体に対して十分な刷掃効果が得られない人等が存在することも指摘されている。
【０００４】
このようにブラシ部がコンパクトな歯ブラシではプラーク除去効果が十分には得られにくい人に対しても、効率的にプラーク除去効果等を得られ易くする観点から、近年、ブラシ部を従来のコンパクトなものよりも大きくした歯ブラシ（以下、このような歯ブラシを便宜的に「幅広植毛歯ブラシ」と称する場合がある。）が市販されるようになっている。このような幅広植毛歯ブラシでは、ブラシ部が大きく、歯茎への当たり心地を柔らかくするためブラシ部に柔らかいフィラメントを採用するのが一般的である。
【０００５】
ところで、本出願人は、歯表面のステイン（着色）の除去性能を向上することが可能なフィラメントを用いたブラシ部を有する歯ブラシ（特許文献１）や、プラークの除去作用を改善可能な分岐毛部を有するフィラメントをブラシ部に用いた歯ブラシ（特許文献２）を提案している。
【先行技術文献】
【特許文献】
【０００６】
特許第５８５７３９８号公報
特許第４５４７８９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
前述のように、近年市販されている幅広植毛歯ブラシは、ブラシ部に柔らかいフィラメントを採用することが多い。この場合、プラーク除去効果は必ずしも十分とはいえない場合がある。また、幅広植毛歯ブラシは、その柔らかい歯茎への当たり心地が支持され、前述の特定の人以外でも使用する人が増加する傾向にあるが、柔らかいフィラメントに起因して、歯表面のステインの除去性能も十分ではない場合があり、その改善が求められるようになっている。そこで、本発明者は、ブラシ部に用いるフィラメントして特許文献１に記載の所定のフィラメント又は特許文献２に記載の分岐毛部を有するフィラメントを用いることを試みた。その結果、各特許文献に記載の発明に基づく効果は十分に得られるものの、何れのフィラメントを用いても、幅広植毛歯ブラシのような歯茎への柔らかい当たり心地を有すると同時に、プラーク除去効果及びステイン除去性能の両方を実用上満足のいくレベルで実現することは必ずしも十分ではないことが判明した。
【０００８】
そこで、本発明の目的は、従来のコンパクトなブラシ部よりも大きいブラシ部を有する歯ブラシ（幅広植毛歯ブラシ）において、歯茎への柔らかい当たり心地を有すると同時に、プラーク除去効果及びステイン除去性能の両方を実用上満足のいくレベルで実現することにある。
【課題を解決するための手段】
【０００９】
本発明者は、前述の課題解決のために鋭意検討を行った。その結果、複数の毛束が植毛台に植設されたブラシ部を有する歯ブラシにおいて、ブラシ部の大きさを所定の大きさにし、植毛台の長手方向において、中央部、先端側、基端側のそれぞれに設ける第１～３毛束群に、毛束を構成する主なフィラメントとして所定のフィラメントを含むようにすることで、前述の課題を解決可能であることを見出し、本発明を完成させた。本発明の要旨は以下のとおりである。
【００１０】
本発明は、複数の毛束が植毛台に植設されたブラシ部を有する歯ブラシであって、
ブラシ部の大きさが、前記歯ブラシの長手方向に直交する方向に植設されている複数の毛束の最大幅である植毛幅（Ｘ）が１２ｍｍ以上で、前記歯ブラシの長手方向に植設されている複数の毛束の最大幅である植毛長さ（Ｙ）と前記植毛幅（Ｘ）との比（Ｘ／Ｙ）が０．５～１．０であり、前記植毛台の長手方向の中央部に設けられた第１毛束群と、前記植毛台の長手方向の先端側に、前記第１毛束群に隣接して設けられた第２毛束群と、前記植毛台の長手方向の基端側に、前記第１毛束群に隣接して設けられた第３毛束群とを有し、前記第１毛束群では、毛束を構成する主なフィラメントとして、エラストマーを少なくとも表面の一部に含むフィラメントを含み、前記第２及び３毛束群では、毛束を構成するフィラメントして、毛束の自由端となる側の先端部に長手方向に沿って複数に分割された分岐毛部を有するフィラメントである歯ブラシに関する。
（【００１１】以降は省略されています）
